Иж Юпи́тер
— дорожный мотоцикл среднего класса, предназначенный для езды по дорогам с разным покрытием. Выпускался Ижевским машиностроительным заводом с 1961 по 1966 год. Положил начало серии мотоциклов «ИЖ Юпитер» — «ИЖ Юпитер-5», последний мотоцикл которой («Иж Юпитер-5») был выпущен в 2008 году.

Двухплечевая педаль ножного переключения передач и педаль кикстартера расположены с левой стороны картера коробки передач. «Иж-Юпитер», как и все последующие двухцилиндровые модели, оснащался механизмом автоматического выключения сцепления.

Привод спидометра, в отличие от Иж-56 — от переднего колеса.

Передний подрессоренный грязевый щиток прикреплён на литом кронштейне к нижнему мостику передней вилки, что исключает возможность забивания его грязью.

Иж Юпитер 5 технические характеристики и ориентировочная цена на мотоцикл

• Напряжение бортовой сети: 12 В


• Генератор: ИЖ ГП-1, трёхфазный, переменного тока


• Напряжение генератора: 14 В


• Мощность генератора: 100 Вт


• Аккумуляторная батарея: 6МТС-9, на первых ПС аккумулятор 12N9-4B


• Регулятор напряжения: ИЖ РН-1 (БПВ 14-10)


• Свеча зажигания: А-23 (в комплекте к первым ПСам давалась итальянская Магнетти-Марелли)

Иж Юпитер 5 ремонт За баком вся верхняя часть мотоцикла отводилась под сиденье, с закрепленным на нее задним крылом со стоп-сигналом. Ниже сиденья имелось два бардачка. Левый отводился под аккумуляторную батарею, а правый предназначен был для инструментов.

ИЖ Юпитер два цилиндра работают вместе #1

Первая часть , пробная установка коленчатых валов в одно положение . Вторая часть будет про доведения до ума , прошу сильно в коментах не ругаться за качество видео , стараюсь делать как могу .

Я ещё лет 15 назад так переделывал, всё получилось отлично, обороты, тяга и скорость отличная была, причём на минсковском зажигании

ништяк, ещё в детстве хотел с своим юпаком так замутить.

На планету 5 поставить две первые передачи от планеты спорт и две передачи от юпитера 3 ракета

Cколько лет я ждал это видео,чтоб кто нибуть изобрёл сие чудо.Я всё решался. так и не сделал.Я ещё хотел два карба поставить.Подписываюсь.

делали мы так разваливаеться мотор быстро от этого! А вообще мот говно этот юпак трупак!

Зачем колена в одну выхлопную вывел, я понимаю, раньше, когда горшки по очереди работали, а теперь вместе они давятся. Раздели их, и по карбу та же ситуация, сосут вместе, может воздуха не хватить. нужна регулировка. А как с вибрацией мотора? появилась после переделки? Про звезду на редуктор муравья, туда подходит звезда с редуктора мотоколяски с шагом ИЖевской цепи.

звенит как ведро с болтами-в прямом и переносном смысле, не дай бог никому такого соседа

ты занимаешься ерундой. лучше откапиталить этот мотор

не стоит этого делать. да.мощность увеличивается. минусы.сильная вибрация. а шестерню на барабане сцепления быстро слизывает..проверено.

давай я тебе старика zzrа чесотку подарю.интересней будет.у же как четвертый год за домом гниёт))))

На двух тактике два глушителя в один лучше не делать

превратил юпитер в планету-мутанта.. это как человеку бегать в стиле кенгуру. зажигание тут не поможет))

Как говориться- безумству храбрых поём мы песню. Вопрос. А ты шатуны выставил абсолютно одинаково? Т.е оба поршня одинаково поднимаются до ВМТ? Если даже 0,5 мм будет расхождение, то подшипники разлетятся в миг

Конор и флойд сосы денег.им обоим по правилам все из белатор наваляют.)))

старо в 80 году делали получается двухцилндровая планета причём даже в динамике проигрывает

цыган лучше наркотой торгуй самоделкин жопарукий,жопашник.

не проще двигатель от ИЖ планета взять? А так из юпика планету делать смысла не вижу.

ети моторы свое отжыли. я поставил на яву себе 4т. на 250кубов мотоцыклом не нарадуюсь и расход максимум 3л. а ето звенит трещит и жрет как машина. нет смысла морочится с етими моторами

В каком же го. не люди живут просто жесть. А за ведро с болтами вообще молчу!

юпитер быстрее на асфальте набирает , но вдали от дома планета выносливее и проще намного , хотел сделать что то среднее ? так вот получи третье . нужен будет карбюратор с планеты . да цилиндры так и будут то один , то другой неработать

Выхлоп задушен, зажигание ни при чём, 2 поршня разом давятся в одну трубу, та же история со впуском, он тоже задушен, нужно по карбу на каждый цилиндЕр! Движок бРюХаТиТ, дай ему вВолю и дЫшАтЬ и пЕрДеТь )))!

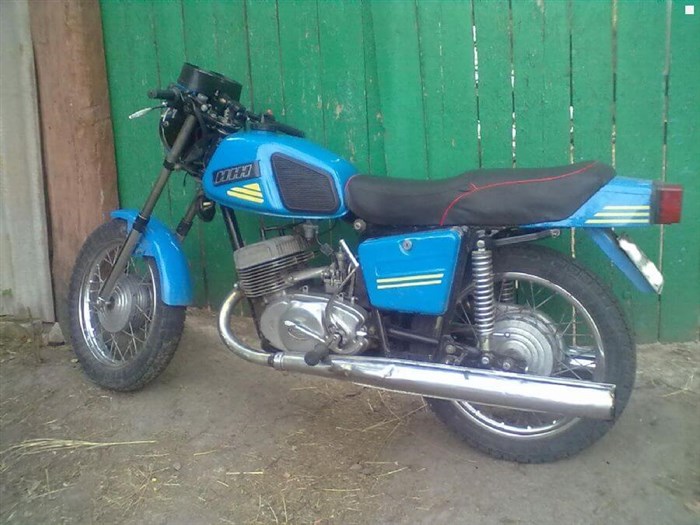

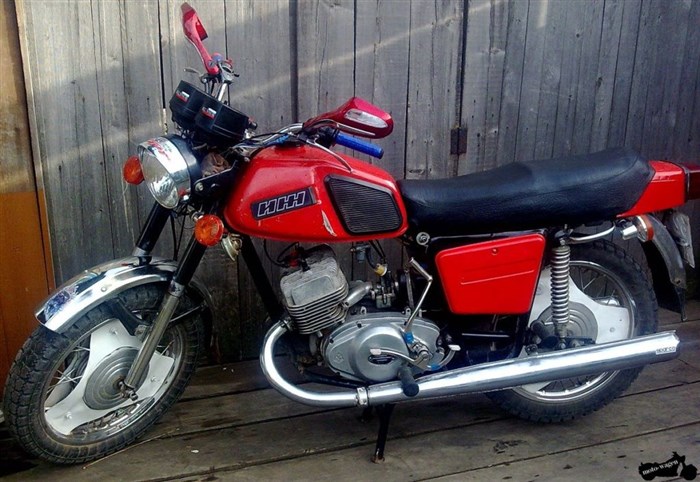

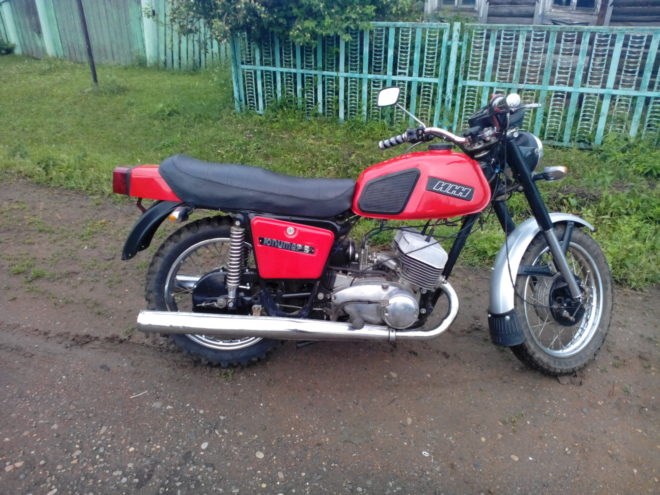

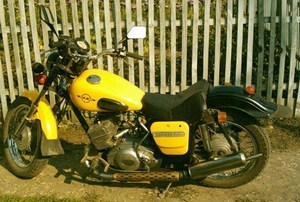

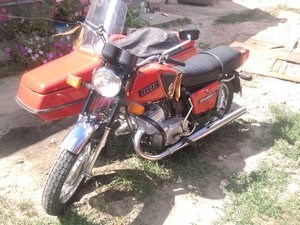

Мотоцикл ИЖ Юпитер-5 — обзор характеристик

Размеры поршней юпитер 5 Коленчатый вал двигателя располагался продольно, крутящий момент на заднее колесо передавался от трехступенчатой коробки передач, выполненной в блоке с двигателем, карданным валом.Машина предназначалась для эксплуатации как с пассажирским так и грузовым прицепами. Запас мощности обеспечивал возможность движения по самым сложным дорогам.

Отзывы владельцев

Брал свой Иж ю5 новым в магазине в 2004, проездил сам пять лет, но накатал меньше 10 тысяч. Потом мот пылился в гараже четыре года, затем сыну его отдал, пусть учится. Завелся Ижак после долгой стоянки без проблем, после замены аккума и жидкостей. Техника примитивная, но живучая, были бы запчасти, и этот мотоцикл ещё меня переживёт. Арсений, Новосибирск.

Свой Юпитер5 брал ещё в 1990 году, старичок жив до сих пор, периодически возит меня по даче, когда машину гонять по убитым дорогам не хочется — подвеску жалко. Запчасти копейки стоят, но ломается что-нибудь каждую неделю ))) А так Юп — нормальный мот для своего времени, ТТХ соответствуют цене и годам разработки. Сергей, Сыктывкар.

Иж Юпитер 5: Технические характеристики мотоцикла в Лучшем обзоре

• Высокий расход топлива, до 6 литров на 100 км. И топливо нужно смешивать с 2т маслом, что неудобно делать на АЗС.


• Вес мотоцикла. Он чувствуется, особенно при маневрировании на малых скоростях.


• Низкая надёжность некоторых узлов. В частности, нередки проблемы с коробкой передач.

ИЖ Юпитер два цилиндра работают вместе #1 — видео на Б — выпресовка с помощью болта: 1 — болт, 2 — шатун, 3 — втулка, 4 — шайба, 5 — гайка, 6 — втулка верхней головки шатуна, 7 – кольцо.

Дизайн

Как уже было сказано, первые ИЖ «Юпитер-5» по дизайну не отличались от модели ИЖ «Юпитер-4». Но с появлением нового ИЖ «Планета-5» конструкторами было решено у этого мотоцикла позаимствовать некоторые внешние элементы.

Так, изменилась форма приборной доски. Раньше она была квадратная с расположенными на ней спидометром, контрольными лампами и замком зажигания. Новая же приборная доска состояла из двух объединенных колодцев. В правом устанавливался спидометр, левый отводился под контрольные лампы. Замок зажигания устанавливался между приборной панелью и рулем.

Изменилась несколько форма топливного бака, к тому же он снова обзавелся резиновыми накладками для колен, у первых версий ИЖ «Юпитер-5» они отсутствовали. Вместе с баком поменялась и форма крышек боковых бардачков.

Cамым значимым в дизайне ИЖ «Юпитер-5» стало появление сиденья, имеющего небольшое продолжение, переходящее в стоп-сигнал. В народе такое сиденье прозвали «Скамейка».

В последствии конструкторами был переработан сам двигатель. Сейчас мотоциклы ИЖ «Юпитер-5» оснащаются уже агрегатами с водяным охлаждением, хотя мощность его не изменилась.

Знакомимся подробнее с 1200 кубовым бандитом из Японии: Сузуки Бандит 1200 герой нашей статьи.

Не хочешь оставлять квадроцикл на зиму? Устанавливай гусеницы! По ссылке http://themoto.net/atv/oborudovanie-atv/gusenitsyi.html вы можете найти обзор популярных моделей гусениц.

Технические характеристики ю-5 — Мотоцикл ИЖ

Дизайн мотоцикла Опыт эксплуатации мотоцикла семейства ИЖ Планета и ИЖ Юпитер вы можете найти в справочной литературе. У нас вы можете скачать книгу по семейству мотоциклов ИЖ отечественного производства.

Двигатель ИЖ Юпитер-5-03

Двигатель Юпитер-5-03 жидкостного охлаждения имеет не взаимозаменяемые с двигателем воздушного охлаждения поршни, поршневые кольца и коленчатый вал по отверстию верхней головки шатуна, в который устанавливается специальный игольчатый подшипник.

В качестве охлаждающей жидкости на ИЖ Юпитер-5-03 рекомендуется антифриз А40 М (ТОСОЛ). Допускается кратковременно применять воду, желательно кипяченую, не допуская ее замерзанию. Использования воды в системе ведет к преждевременному износу деталей водяного насоса.

Электродвигатель вентилятора включается при температуре антифриза 92 градуса и выключается при температуре 87 градусов.

При нагреве жидкости до температуры 98…104 градуса термодатчик включает индикатор на щитке приборов мотоцикла перегрев.

Предохранительные клапаны в пробке радиатора регулируют избыточное давление 0,05Мпа и разряжение 0,012Мпа.

Увеличенный коэффициент объемного расширения антифриза компенсируется расширительным бачком, соединенным трубкой с радиатором.

Охлаждающая жидкость заливается в радиатор через горловину до уровня утопления верхних трубок (заправочная емкость 2,1 литра). Слив жидкости через сливные отверстия в двигателе при снятой пробке радиатора.
