Не Горит Лампа Зарядки Аккумулятора Ваз – Неисправности генератора

Основные причины

• Разрядился аккумулятор – самая распространённая причина. При включении бортовой сети и поворота ключа в замке зажигания до запуска двигателя происходит падение напряжения до критического уровня, контрольная лампочка не загорается, остальная индикация на приборной панели горит тусклым светом, пуск силового агрегата невозможен.


• Перегорел предохранитель – вышедший из строя предохранитель в монтажном блоке отключает питание лампочки АКБ. Как правило, в общей цепи он отвечает за всю подсветку щитка приборов номиналом на 10 Ампер.


• Неисправность электрической цепи – окисление контактов на разъёмах, либо плохо закреплённые клеммы, предохранитель в гнезде или обрыв участка проводки приводит к отказу индикатора АКБ. Проблема также может быть вызвана нарушенной изоляцией – короткими замыканиями.


• Перегорел индикатор – светодиод (лампочка) вышла из строя.


• Неисправно реле предохранителей – в отечественных моделях автомобилей (классика ВАЗ) монтажный блок предохранителей снабжён реле на каждую цепь по отдельности. Отказ реле на участке к индикатору отключает питание.


• Другие причины – поломка узла генератора. Диодный мост или реле напряжения работают с нарушениями, происходят скачки напряжения в сети с увеличением оборотов двигателя, нет зарядки аккумулятора (в таких случаях лампочка может гореть постоянно, либо мерцать с последующим отключением).

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Что делать, если не горит лампа аккумулятора при включении зажигания

Что делать, если горит лампочка зарядки

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Справиться самостоятельно с вышеприведёнными неисправностями где-нибудь в пути будет довольно затруднительно, разве что ремень генератора можно поменять, если вы вдруг всегда с собой возите запасной. Но не всё так страшно, и даже с горящей лампой заряда аккумулятора вы вполне способны продолжать движение. Приора не горит лампочка зарядки аккумулятора По всем вопросам пишите мне, я обязательно объясню все нюансы!

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

• без нагрузки с отключенным зажиганием и снятой клеммой «минус»;


• под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Не горит лампа зарядки аккумулятора при включении зажигания: проблемы с лампочкой индикатора. Почему контрольная лампа АКБ не горит, но заряд идет? В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже – об этом в данной инструкции.

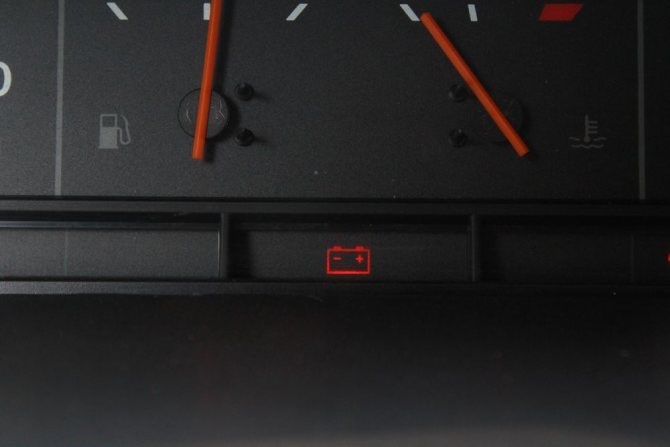

Постоянно горит сигнальная лампа заряда АКБ

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта.

Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

Обрыв ремня

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка.

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм.

Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Отгорание проводов, плохой контакт в цепи

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

Вышел из строя реле зарядки-регулятор напряжения

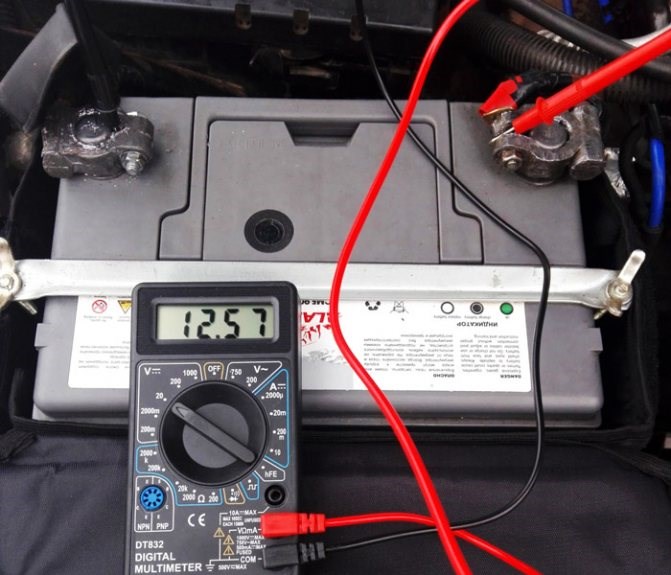

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента.

Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт.

Ваз 2106 нет зарядки при включении дальнего. Почему нет зарядки: основные причины

Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

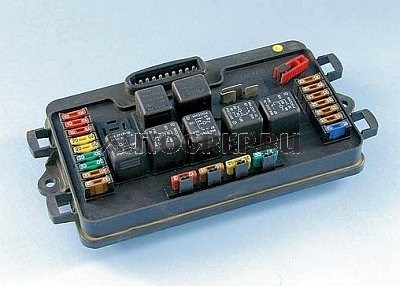

Проблемы с предохранителем

Плавкий предохранитель осуществляет защиту оснащения и электрических цепей от перегрузок, перегорания электропроводки при замыкании. Он может перегореть по следующим причинам:

• вибрация;


• образование окислов на контактах либо плохой контакт;


• нарушение изоляции в электропроводке (замыкание, влажность);


• брак;


• низкий номинал;


• механические повреждения;


• повышенное напряжение (от генератора).

Присутствие окислов либо повреждения механического характера определяются зрительно. Номиналы предохранительных элементов указаны возле места установки либо на пластмассовой крышке блока. Предохранители различаются по материалу плавки вставок на:

Отыскать местоположение определенного предохранителя можно в руководстве к автомобилю. Там на схеме отражено, где предусмотрены блоки с предохранителями и какие конкретно. Найти предохранитель по марке автомашины можно и в интернете.

В машинах с шиной BSD (интерфейс) управление сетью электропитания транспортного средства более сложное, отдельного предохранителя не имеется. Данные передаются по шине между ЭБУ мотора и:

• генератором и АКБ (датчик на минусовой клемме аккумулятора);


• электронным щупом;


• электрической помпой охлаждающей жидкости;


• блоком управления свечами накала (дизель).

В случае выхода из строя какого-то из названных выше потребителей в БУ записывается ошибка, и управление выключается.

По большей части отдельного предохранителя для значка зарядки не существует. Так, например, для ВАЗ2110 предохранитель на 10 А (он по цвету зеленый) общий для электропитания следующих компонентов:

• обмотки возбуждения в автомобильном генераторе;


• централизованной системы блокировки замков;


• контроля исправности лампочек;


• ламп правого и левого указателя поворотов;


• ламп заднего хода;


• блока БСК;


• часов (или бортового компьютера).

Если он перегорит, то на эти узлы прекратится подача тока. Это неплохая подсказка, сообщающая об исправности предохранителя. Диагностику предохранителя можно выполнить следующими способами:

Если после замены он снова перегорит, то со стороны нагрузки имеется короткое замыкание. Потребуется отыскать повреждение и исправить.

Трехуровневая система регулирования

Какой заряд выдает генератор

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В. Обмоткой возбуждения служит роторная, ведь именно от движущегося магнитного поля генерируется электроэнергия. Отгорание проводов, плохой контакт в цепи По всем вопросам пишите мне, я обязательно объясню все нюансы!

Неисправность цепи

• Контакты. Довольно распространенная поломка. Как правило, проявляет себя в период оттепели после зимних холодов. Это происходит по той причине, что на разъемах оседает конденсат и влага. Они провоцируют окислительные реакции. Проявляются подобные неисправности в виде нестабильного функционирования лампочки. Один день она может гореть нормально, а другой – не функционировать. Исправить ситуацию можно посредством очистки контактов и нанесения смазки на силиконовой основе.


• Обрыв. Если случился обрыв электрической цепи, здесь понадобится мультиметр, которым производится прозвонка всей цепи. На каком-то участке возможен обрыв. Восстановить участок можно своими силами или при помощи автоэлектрика.


• Реле. На некоторых автомобилях имеется отдельное реле, которое сопряжено с функционированием индикаторной лампочки зарядки аккумуляторной батареи. Если реле сломается, то и лампа работать не станет. Чтобы диагностировать это, требуется мультиметр. Его выводы подсоединяются к массе и «плюсовому» выводу реле. Устанавливается режим диагностики напряжения. Когда мультиметр показывает меньше 6 В, имеется проблема генератора. Если аппарат показывает больше 6 В, необходимо заменить реле.

Неисправности электроцепи Здесь параметры напрямую зависит от текущего состояния автомобиля.

ВАЗ 2114 горит лампа аккумулятора

Горит лампа аккумулятора ВАЗ 2115
Из статьи вы узнаете, что делать, если в автомобиле ВАЗ 2115 загорелась лампа зарядки аккумулятора. …

Какой аккумулятор ВАЗ 2113 лучше
В статье мы попытаемся найти ответ на вопрос владельцев автомобиля ВАЗ 2113 — какой лучше всего аккумулятор использовать в автомобиле. …

Какой аккумулятор для ВАЗ 2112 выбрать?
Прочитав нашу статью, проблема с выбором новой аккумуляторной батареи для автомобиля ВАЗ 2112 решиться сама собой. …

Разрядившаяся аккумуляторная батарея

• Неполадки с контактами
  . Довольно часто возникающая проблема. Обычно проявляется после зимы. В холодное время года на разъемах скапливается влага, которая вызывает образование окислов. Контакт становится значительно хуже, в результате, лампочка перестает работать. Обычно, такая проблема проявляется крайне нестабильно. Один раз она не загорается, в другой работает, как обычно. Почистите все разъемы, и обработайте их пластичной смазкой, предназначенной для этого;


• Обрыв цепи
  . Для выявления проблемы нужно с помощью мультиметра проверить цепь. Возможно, где-то произошел обрыв. Найдите неисправный участок, и замените его;


• Проблема с реле
  . Некоторые модели автомобилей имеют реле, отвечающее за работу лампочки заряда аккумулятора на панели. При отказе этого реле лампа не загорится. Для проверки с помощью мультиметра замеряют напряжение на положительном выводе реле. При проблеме с генератором напряжение будет меньше 6 В, при более высоком напряжении неисправно реле. Его нужно заменить. Детально об этом, мы написали статью «Как проверить реле регулятора генератора?».

Какой заряд выдает генератор Если генератор неисправен, то при отключении клеммы от АКБ, двигатель заглохнет, поскольку система зажигания обесточена.

Как работает система подзарядки?

Cхема подключения лампочки зарядки аккумулятора

Чтобы определиться с причинами этих проблем, рассмотрим упрощенно электрическую цепь подзарядки. Она в себя включает генератор, аккумуляторную батарею, блок предохранителей, замок зажигания и контрольную лампу на приборной доске. Электрическая цепь подзарядки включает в себя две ветки:

1. Первая идет от АКБ к одному из выводов генератора, а от него – через замок и блок предохранителей провод тянется к контрольной лампочке.


2. Вторая ветка тянется от регулятора напряжения генератора и также идет к выводу лампочки аккумулятора.

Работает все очень просто: при включении замка зажигания ток от батареи через генератор и блок предохранителей поступает на контрольную лампу. Поскольку генератор не вырабатывает энергию, то на второй ветке цепи напряжение отсутствует. За счет разности потенциалов на выводах лампы, подающееся напряжение приводит к загоранию контрольки, что указывает на целостность цепи.

После запуска мотора электроэнергия вырабатывается генератором и подается на обе ветви электрической цепи, что приводит к выравниванию потенциала на выводах лампочки аккумулятора, и она гаснет. Поскольку генератор и аккумулятор напрямую связаны первой ветвью, то напряжение подается и на батарею для подзарядки.

Если лампа аккумулятора загорелась при работающем двигателе, это указывает на появление разности потенциалов на выводах лампы, которое может появиться по различным причинам. Поскольку электрическая цепь системы подзарядки аккумуляторной батареи очень проста, то обнаружить причину горящей на ходу контрольной лампы не так уж и сложно.

Отметим, что загорание лампочки не всегда указывает на то, что зарядка на батарею не поступает. Неисправность может возникнуть на участках цепи от генератора до лампы, что приводит к разности потенциала, из-за которой контролька будет гореть. Но если генератор в порядке, то при работающем двигателе он будет подавать напряжение на батарее.

Понять, где возникла поломка – в генераторе или цепи, достаточно просто даже в дороге. При заведенном моторе снимаем «плюсовую» клемму с аккумулятора. Если при этом мотор продолжит работать, то генератор запитывает бортовую сеть, то есть, он свою функцию выполняет. А вот если мотор остановиться, нужно разбираться, почему генератор не питает сеть.

Разрядившаяся аккумуляторная батарея

• Ослабление натяжения ремня на генератор, его износ или повреждение;


• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;


• поломка реле-регулятора, диодного моста, дополнительных диодов;


• появление обрыва в цепи возбуждения генератора;


• снижение качества контакта на клеммах АКБ или выводе генератора;


• износ щеток генератора ;


• отсутствие качественного контакта провода массы.

Работа двухуровневого регулятора Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.
