Не работают стоп-сигналы ВАЗ 2114

Езда с неработающими стоп-сигналами не только небезопасна, но и запрещена по правилам дорожного движения. Стоп-сигналы подают знак автомобилям, движущимся позади о том, что автомобиль начинает тормозить и позади идущий авто, увидев данный сигнал, так же сбавляет скорость.

Случаются моменты, когда стоп-сигналы по той или иной причине могут выйти из строя во время движения. Чтобы не нарваться на штраф или в худшем случае не попасть в ДТП необходимо уметь диагностировать и устранять поломку на месте.

В данной статье речь пойдет о стоп-сигналах на автомобиле ВАЗ 2114, а именно о признаках поломки и действия при возникновении данной неисправности.

Не работают стопы ВАЗ 2114 (2113)

• Перегорание плавкой вставки предохранителя;


• Поломка датчика педали тормоза (лягушки);


• Перегорание спирали лампы стопового сигнала;


• Окисление контакта на патроне лампы;


• Окисление разъема всего фонаря;


• Повреждение на плате фонаря;


• Обрыв провода;

Не работают стопы ВАЗ 2114: Причины и решение проблемы Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп.

Почему может не работать задний габарит? Причин довольно много, но мы перечислим их все:

• перегорела лампочка;


• перегорел предохранитель;


• неисправность проводки;


• неисправность соединительных колодок;


• неисправность фонаря;


• неисправность реле контроля в монтажном блоке;


• неисправность переключателя габаритного света.

Самой распространенной неисправностью из вышеперечисленных, конечно, является выход из строя лампочки габаритных огней. В этом случае ее достаточно заменить. Как это сделать?

Как поменять лампы задних габаритных огней

Замена ламп в заднем фонаре ВАЗ 2114 исключительно проста и не потребует никаких инструментов. Открываем крышку багажника и напротив фонаря находим на обивке вот такой кармашек.

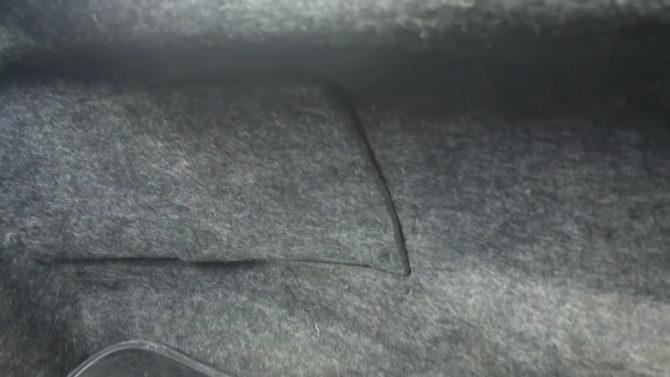

Кармашек, закрывающий задний фонарь ВАЗ 2114

Он на липучке. Просто тянем за край и открываем его. Перед нами тыльная часть фонаря и колодка питания.

Аккуратно снимаем колодку простым вытаскиванием.

На фонаре находим три защелки: сверху, снизу и сбоку.

Кладем плату «лицом» вверх. Лампочка габаритного огня самая маленькая, на фото ниже она помечена стрелкой.

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вытаскиваем из патрона. На место сгоревшей устанавливаем новую, монтируем плату на место, подключаем колодку питания, закрываем карман в обивке.

После замены лампы габаритные огни не загорелись — ищем нужный предохранитель

Следующей довольно распространенной причиной того, что не работают габариты ВАЗ 2114, является выход из строя предохранителя. Но прежде чем лезть его проверять, порассуждаем логически.

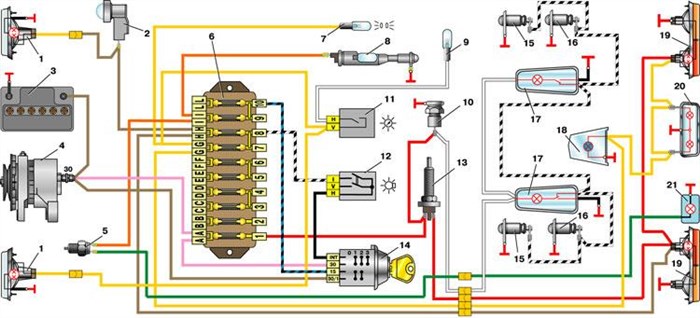

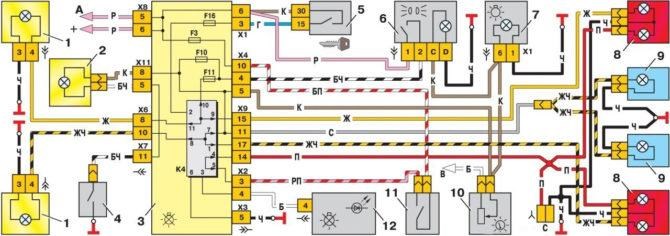

Смотрим на принципиальную схему (самый первый рисунок в статье). Если сгорает предохранитель F10, то не будут гореть передний и задний габариты левого борта, подкапотная лампа, подсветка приборной панели и номерного знака. Если сгорит предохранитель F11, то разом погаснут передний и задний габариты правого борта.

Если картина именно такая, как описано выше, то можно лезть проверять предохранители. Если иная, к примеру, загораются передние габариты, а задние – нет, то проверять предохранители смысла нет – причина неисправности в другом.

Но предположим, у нас вышеописанная картина. Где искать предохранители? Они располагаются в монтажном блоке, а сам блок – в подкапотном пространстве сразу за лобовым стеклом со стороны водителя. На фото ниже он отмечен черной стрелкой.

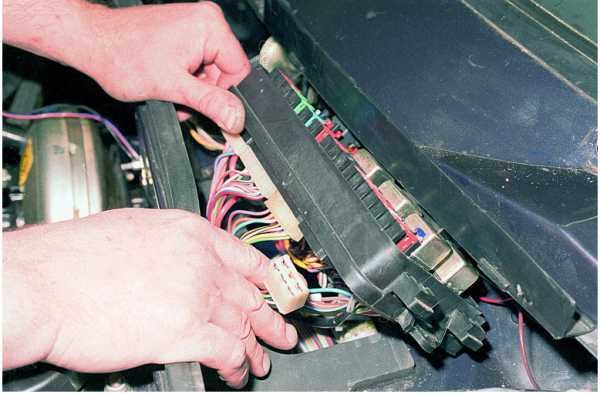

Вскрываем крышку и наблюдаем ряд предохранителей (вставок) и реле. Они все промаркированы, так что найти нужные не составит труда. Как мы помним, нам нужны F10 (левая сторона) и F11 (правая сторона), оба номиналом 7.5 А.

Почему не горят задние габариты ваз 2114 — как поменять лампочку

• 1 – лампы передних габаритных огней;


• 8 – лампы задних габаритных огней/сигнала торможения;


• 3 – монтажный блок;


• 6 – переключатель габаритного света.

Не горят габариты на ВАЗ 2114: Проверка предохранителя передних и задних огней » НаДомкрат Все выше перечисленные причины в той или иной степени являются однотипными и наиболее распространенными.

Не работают стопы (стоп-сигналы) ВАЗ 2114 (2113), причины неисправности

Не работать может либо один стоп-сигнал, либо сразу два.

1. Перегорела лампа стоп-сигнала в заднем фонаре.

Чаще всего перегорает всего одна лампа, но бывает, что и две.

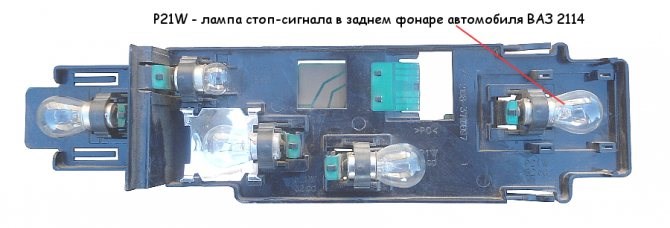

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

2. Окислились контакты в патроне лампы стопа.

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

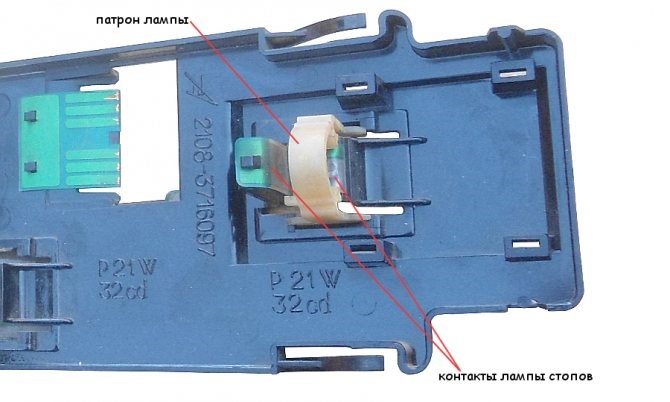

Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

3. Неисправна колодка проводов на задний фонарь (фишка).

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

4. Сгорел предохранитель в монтажном блоке.

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

5. Осыпалась дорожка в плате заднего фонаря.

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Дорожки платы заднего фонаря на стоп-сигнал

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Датчик заднего хода на ВАЗ 2114: замена своими руками, признаки неисправности и методы ремонта | LuxVAZ

Не работают стопы автомобиля ВАЗ 2114 (2113)
Рабочие задние габариты

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.


• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.


• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Причиной постоянного перегорания вставки (предохранителя) может быть короткое замыкание в общей автомобильной цепи. В этом случае обязательно надо обращаться к автоэлектрикам, потому что последствия могут быть самыми серьезными, вплоть до возгорания.

Не горят задние габариты ВАЗ 2114: причины и способы их устранения

• не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);


• не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);


• не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);


• не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);

Какие могут присутствовать неисправности? Также как и с окислением патрона вследствие воздействия влаги контакты на разъеме окисляются, тем самым перекрывая путь электрического тока до лампы. При такой поломке чаще всего страдает весь фонарь и перестает гореть не только стоп-сигнал, но и сигнал поворотов, габаритов, заднего хода.

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

1. Не горит лампочка заднего хода. Заменяем соответствующую лампочку. Как заменить лампочку, смотрим в Замена габаритных огней


2. Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них кроется проблема. Как проверить предохранители смотрим в Предохранители.


3. Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике заднего хода.


4. Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.


5. Обрыв провода датчика заднего хода. Проверяем, прозваниваем.


6. Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью Как поменять датчик заднего хода?


7. Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

Проверка работоспособности датчика

1. Поставьте автомобиль на яму или эстакаду;


2. Включите ручной тормоз;


3. Снимите защиту с днища, открыв доступ к коробке передач;


4. Уберите контакты от старого датчика;


5. Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;


6. Демонтируйте старую лягушку, вставьте на ее место новую;


7. Дайте автомобилю немного постоять;


8. Проверьте уровень масла внутри коробки переключения передач;


9. При необходимости долейте масло до необходимого уровня;


10. Выполните обратную сборку.

Как поменять лампы задних габаритных огней Замену датчика выполняют достаточно просто:

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.


2. Снимите защиту с контактов вашего датчика, отсоедините контакты.


3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.


4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.


5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.


6. Доставайте вышедший из строя прибор, вставьте на его место новый.


7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.


8. Верните на места все контакты, наденьте обратно защиту.


9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.


10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;


• Включите заднюю передачу на вашей КПП;


• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Как проверить работоспособность лягушки?

• Выверните колеса в левую сторону до упора и посмотрите на датчик со стороны водителя — сбоку КПП располагается защита, а внутри нее контакты;


• Уберите эту защиту и осмотрите устройство. Там же есть два контакта, идущие на датчик;


• Замкните контакты на концевых выключателях лягушки (это тот самый датчик заднего хода) и заведите мотор, включив при этом заднюю передачу;


• Если все хорошо, провода и контакты исправны, тогда включатся белые фары;


• Если фары не горят, с помощью тестера проверьте напряжение на проводе (оранжевого цвета) и массе;


• При наличии напряжения проверьте плату лампочек и качество контактов.

Самостоятельная замена Почему может не работать задний габарит? Причин довольно много, но мы перечислим их все:
