Не Горит Ближний Свет Ваз 2121 Нива Перегорел предохранитель
Не горит и не работает ближний свет на Шевроле Нива
Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.
Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.
Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.
Блок предохранителей и реле Нива 2121
Перегорела лампа
Схема блока предохранителей ваз 21213 нива карбюратор — Все о Лада Гранта
- Несомненно, в первую очередь, что необходимо проверить – это состояние самих световых элементов. На них должны отсутствовать чёрные следы нагара, видимые повреждения либо иные конструктивные недостатки. Если такие есть, то лампу необходимо заменить.
Предохранители нива 21214 инжектор и их маркировка Основной и дополнительный блок предохранителей нива.
Предохранители и реле Нива 2121
Рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор.
другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.
Расположение предохранителей и реле нива.
Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.
1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем
Основной и дополнительный блок предохранителей нива.
для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.
Обозначение предохранителя (номинальный ток, А)
Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
Левая фара (дальний свет), контрольная лампа включения дальнего света
Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
Контакты реле противотуманного света в задних фонарях
Блок предохранителей системы управления двигателем нива.
Слева под панелью приборов, на кузове, расположен блок из четырех предохранителей системы управления двигателем и диагностический разъем.
Для доступа к блоку отворачиваем два самореза и снимаем кожух
схема расположения предохранителей в блоке нива 21214.
Контакты реле правого электровентилятора
Контакты реле левого электровентилятора
Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
Не горит и не работает ближний свет на Шевроле Нива — автомобильный портал
Блок реле и предохранителей:
Перегорел предохранитель
Пошаговая инструкция и схема работы K1 — Реле для контроля исправности ламп.
Предохранители и реле Lada 2121
Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.
| № реле | Расшифровка |
| 1 | Блок предохранителей системы управления мотора |
| 2 | Реле очистителя ветрового стекла |
| 3 | Блоки предохранителей |
| 4 | Блок реле системы управления мотором |
Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:
Блок предохранителей системы управления мотором.

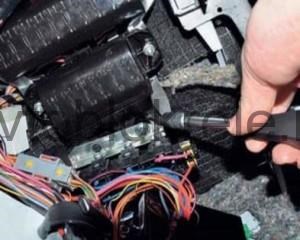

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:
Схема расположения предохранителей в блоке Нива 21214.

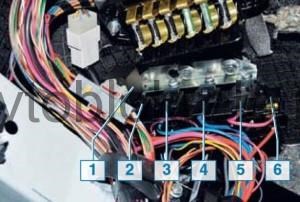

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.
| № реле | Расшифровка |
| 1 | Реле зажигания |
| 2 | Главное реле |
| 3 | Реле правого электровентилятора |
| 4 | Реле левого электровентилятора |
| 5 | Реле топливного насоса |
| 6 (F5, 15А) | Предохранитель топливного насоса (бензонасоса) |

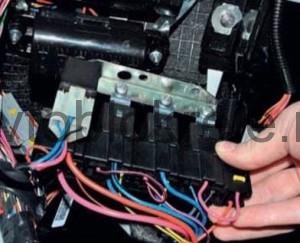

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:
| № реле | Расшифровка |
| 1 | Реле зажигания |
| 2 | Главное реле |
| 3 | Реле правого электровентилятора |
| 4 | Реле левого электровентилятора |
| 5 | Реле топливного насоса |
| 6 (F5, 15А) | Предохранитель топливного насоса (бензонасоса) |
Предохранители системы управления двигателем
Блок реле и предохранителей: Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света
Не горит ближний свет
Почему не горит ближний свет? Если не горит ближний свет, то возможны следующие причины неисправности:
- Не горит лампа ближнего света. В наших авто установлены двухнитиевые галогенные лампы, т.е. и ближний и дальний свет фар даёт одна лампа, просто загораются разные нити лампа. Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье
- Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы как найти, проверить и заменить предохранитель вы найдёте в статье .

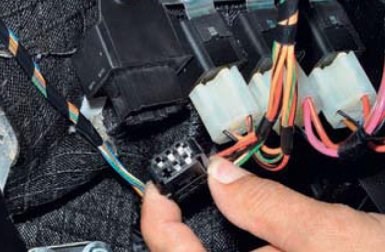

- Окислились провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары.
- Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней. Проблема типичная: отошёл или окислился провод.
- Постоянно перегорает предохранитель ближнего света. Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта:
- где то коротит провод;
- опять же плохой контакт с предохранителем.
Если же вам ничего не помогло, то советую прозвонить проводку. Если с электрикой вы на ВЫ, то лучше обратиться к профессионалу.
Размеры щёток дворников для автомобилей ВАЗ 21213-21214
- Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.
- Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте. Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.
- Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости. Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.
- Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.
Не горит дальний свет Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

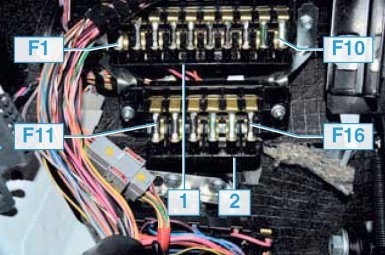

Основной и дополнительный блоки предохранителей
Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:
Читайте также: Зимние колеса 14 радиус на калину. Какой размер колёс на Лада Калине: шины, диски, разболтовка. Выбор лучшей марки зимней резины
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
Левая фара (дальний свет), контрольная лампа включения дальнего света
Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
Контакты реле противотуманного света в задних фонарях
| F11 (8А) | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F12 (8А) | Реле дневных ходовых огней, лампы дневных ходовых огней |
| F13 (8А) | Лампы и реле заднего противотуманного огня |
| F14 (16А) | Прикуриватель |
| F15 (16А) | Резервный |
| F16 (8А) | Резервный |
Основные причины
- Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
- 1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
- Четвертый блок реле находится над педалью газа.
Схема соединений системы управления электромагнитным клапаном карбюратора Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.
Монтажные блоки для Lada 4×4 2018 года выпуска
Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:
Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:
Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:
Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
| № предохранителя (рис. 7-2) | Защищаемые цепи |
| 1 (16 А) | Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева заднего стекла. Электродвигатели очистителя и омывателя заднего стекла. Электродвигатель омывателя ветрового стекла. |
| 2 (8 А) | Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. |
Схема монтажного блока
Причины неполадок
Таблица 7-1. Цепи, защищаемые плавкими предохранителями
Нестандартные причины При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.
