Предохранители и реле Volkswagen Polo седан

Фольксваген Поло — это современный автомобиль от немецкого производителя, который нравится многим автовладельцам. Красивые формы кузова и комфортный салон притягивают любителей недорогих автомобилей. Но даже у надёжных моделей немцев встречаются определённые нюансы и неполадки.

Обо всём, что связано с электрикой, защитой электронных цепей и схемами Поло комфорт и хайлайн, вы можете прочитать в этой статье. Если вдруг какое-то оборудование, например предохранители и реле Volkswagen Polo выйдет из строя, в списках указаны нужные предохранители, реле и схемы, а в комментариях вы найдёте пути решения распространённых проблем.

В этой статье описаны предохранители и реле Volkswagen Polo в комплектациях ComfortLine и HighLine. В комплектации TrendLine нумерация и обозначение некоторых предохранителей могут отличаться.

При определении исправности предохранителей пользуйтесь тестером, это позволит исключить ошибки, быстро прозвонить нужные цепи или замерить напряжение в разъёмах. Всегда возите при себе резервные предохранители и реле, т.к. они могут вас выручить в момент неожиданной поломки или короткого замыкания.

Схема предохранителей и реле Volkswagen Polo с 2010 года

Ищем сгоревший предохранитель и правильно меняем его Такая неисправность может возникать периодически и связана с износом всего генератора. Если на ВАЗ 2115 не горят стоп-сигналы и часто происходят другие поломки, следует также подумать о его замене на более надежный автомобиль (в отдельных случаях это выгоднее, чем постоянно вкладывать деньги в бесконечные ремонты).

Конструкция заднего фонаря

Проверьте работу стартера и реле, замкнув контакты на втягивающем при выключенной передаче, на нейтрали. Если перестал работать спидометр или работает с перебоями, скорее всего дело в датчике скорости и его контактах. Если перестали регулироваться зеркала, проверьте проводку между кузовом и передними дверями, и внутри самих зеркал.

Чтобы включить подогрев зеркал, поверните джойстик регулировки зеркал на градусов.

При запуске двигателя лампа подушек безопасности на приборной панели должна загораться примерно на 5 секунд и гаснуть. Если она продолжает гореть, значит есть неисправность или сохранённая ошибка аварии в памяти.

Замена заднего габарита Фольксваген Поло седан | Все о авто, скутерах и мопедах

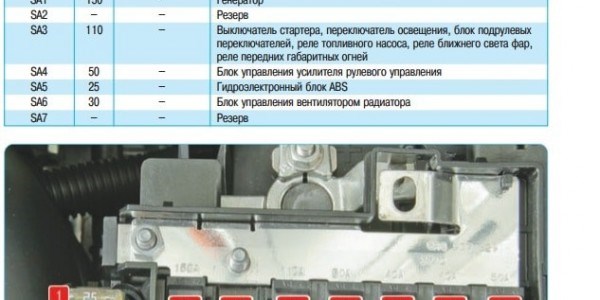

Предохранители № SA1-SA7:

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если топливный насос перестал качать бензин и не создаёт нужного давления в топливной системе для работы двигателя, проверьте кроме этого, предохранитель 36, силовой предохранитель SA3 и реле R4, R8. 23 7,5 А управление электрооборудованием, блок системы управления двигателем, селектор режимов АКПП. Блок предохранителей и реле Фольксваген поло седан По всем вопросам пишите мне, я обязательно объясню все нюансы!

Фольксваген Поло седан замена лампы заднего хода

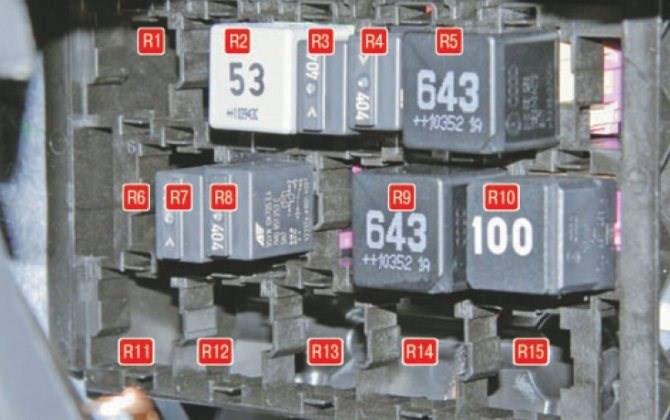

Не горит стоп-сигнал: возможные причины, решение проблемы и рекомендации Все реле автомобиля выведены в отдельный монтажный блок, который находится в приборной панели с левой водительской стороны.

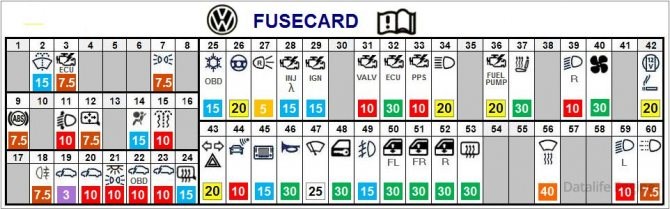

Схема реле и предохранителей Фольксваген Поло седан в салоне

Плавкие предохранители и вставки

Предохранитель прикуривателя Фольксваген Поло седан находится под номером 42.

Читайте также: Где находится топливный фильтр рено логан 2 – Где находится и как заменить топливный фильтр Renault Logan?

В салоне

1. Изучается информация, где находится предохранитель прикуривателя в Фольксваген Поло.


2. Снимается защитная крышка из полимерного материала.


3. Извлекается требуемая вставка при помощи пинцета и проверяется на годность мультиметром.


4. В случае неисправности детали устанавливается новый предохранитель с таким же значением.

Монтажный блок силовых предохранителей: Остальные предохранители в Фольксваген Поло седан отвечают за работу:

Блок предохранителей Volkswagen Polo седан

Для доступа к блоку C в моторном отсеке освободите пластмассовые защелки и снимите крышку монтажного блока

Обозначение предохраните­ля (номинальный ток, А)

Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения

Блок управления электродвигателем вентилятора системы охлаждения

Для доступа к монтажному блоку A в моторном отсеке необходимо нажать на фиксатор крышки предохранителей и снимаем крышку

Предохранители монтажного блока А в моторном отсеке

Обозначение предохраните­ля (номинальный ток, А)

Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей SВ4, SB20 SB56, реле стояночных огней, реле электропитания клеммы 30

Блок управления усилителя рулевого управления

Блок управления вентилятора системы охлаждения

Блок предохранителей и реле фольксваген поло седан в салоне.

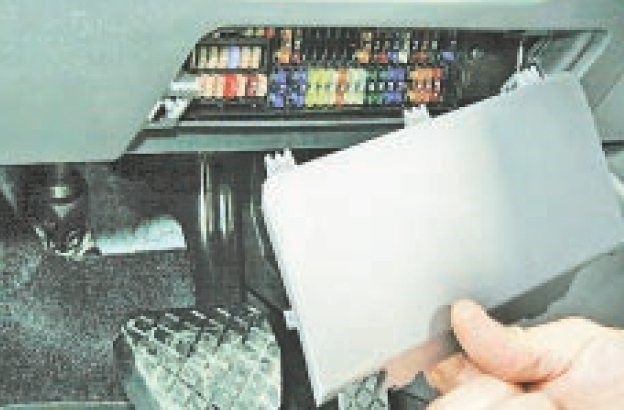

Блок предохранителей находится под рулем за пластиковой крышкой.

Чтобы добраться до предохранителей в салоне необходимо потянуть крышку монтажного блока и снять ее

Обозначение предохранителя (номинальный ток, А)

Подрулевые переключатели, насос омывателя ветрового стекла

Реле топливного насоса, блок управления двигателем

Регулятор направления пучков света фар, фонари подсветки номерного знака

Блок управления ABS, выключатель ASR/ESP, подрулевые переключатели

Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания

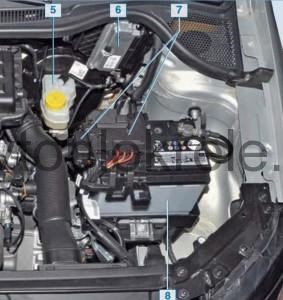

Блок предохранителей под капотом

Монтажный блок предохранителей в салоне: Проверьте работу стартера и реле, замкнув контакты на втягивающем при выключенной передаче, на нейтрали. Если перестал работать спидометр или работает с перебоями, скорее всего дело в датчике скорости и его контактах. Если перестали регулироваться зеркала, проверьте проводку между кузовом и передними дверями, и внутри самих зеркал.

Управление приборами

Управление приборами освещения в автомобиле удобно расположено в одном месте: под воздушным дефлектором слева от руля. Удобный классического типа переключатель производит включение нужной в данный момент оптики.

Рассмотрим порядок работы по включению осветительных приборов:

Лампа ближнего света на Фольксваген Поло включается при переводе ручки в крайнее правое положение. В этом же положении расположен и дальний свет, однако для его задействования придётся сместить по вертикали левый подрулевой переключатель.

В положении на себя дальний свет включается кратковременно только на те мгновения, на которые он будет удерживаться водителем в ручную. Для постоянной работы в режиме дальний свет следует переместить этот подрулевой переключатель в положение от себя и зафиксировать его.

Отметим удобную для водителя вещь: если выходит из строя одна из поворотных ламп Фольксваген Поло, индикатор включения поворотных огней начинает мигать в усиленном ритме. Так автолюбитель сможет понять, что следует произвести замену лампочки на Фольксваген Поло.

Не следует откладывать на потом смену сгоревшего оптического прибора. На практике происходит много аварий, когда водитель включает сигнал поворота, а он не работает. В результате – ДТП, серьёзные повреждения машины, травмы людей из-за такого пустяка.

Предохранители и реле Volkswagen Polo седан

Схема предохранителей Фольксваген Поло под капотом

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если мотор отопителя не крутится совсем, проверьте его исправность, подав на него напрямую питание 12 В. Если перестали работать стрелки, датчики или дисплей бортового компьютера на приборной панели, проверьте кроме этого, предохранители 18, 20, 38. Симметричный задний ход Volkswagen Polo По всем вопросам пишите мне, я обязательно объясню все нюансы!

Приборная доска

• переключатель регулятора световых лучей устанавливается в положение «0» (т. е. в машине только водитель или водитель с передним пассажиром);


• включается ближний свет;


• одна из фар прикрывается непрозрачным материалом;


• выполняется регулировка светового луча в вертикальной плоскости путём вращения крестообразной отвёрткой регулятора, который расположен ближе к оси автомобиля;


• те же манипуляции выполняются со вторым регулятором;


• закрывается вторая фара, и процедура повторяется;


• регулировка ПТФ выполняется таким же образом.

2276-6-13-15-01 33 (5 А) — выключатель стоп-сигналов. Если перестали гореть стоп-сигналы, проверьте кроме этого, предохранитель 43, а также лампы, их разъёмы и выключатель на педали тормоза, проводку.

Блоки предохранителей «A» и «C»

Схема предохранителя довольно проста. Блок A и блок C расположены на аккумуляторе Volkswagen Polo. Кого ты скучал? Правильно, блок Б. Он был спрятан под рулевой колонкой в ​​машине. Кроме того, внутри приборной панели с левой стороны расположен релейный блок, дополнительная опора для остальных участников управления.

Перестал работать генератор или на Поло седане перестал работать охлаждающий вентилятор? Затем поднимаемся на блок А. Именно в нем находятся предохранители, отвечающие за обе части автомобиля.

Помощь с перераспределением напряжения оказывает блок C. Для доступа к нему нужно отсоединить пластиковые фиксаторы по бокам в моторном отсеке и снять крышку. Перед нами сгорят еще 6 предохранителей. Их схема в некоторой степени повторяет установленную в блоке А.

До двух слотов: первый и четвертый слоты отвечают за вышеупомянутую секцию управления ABS (25 и 10A соответственно). Второй и третий слоты управляют работой двигателя охлаждающего вентилятора. Пятая направлена ​​на правильную работу электрического блока управления. Последний разъем — запасной.

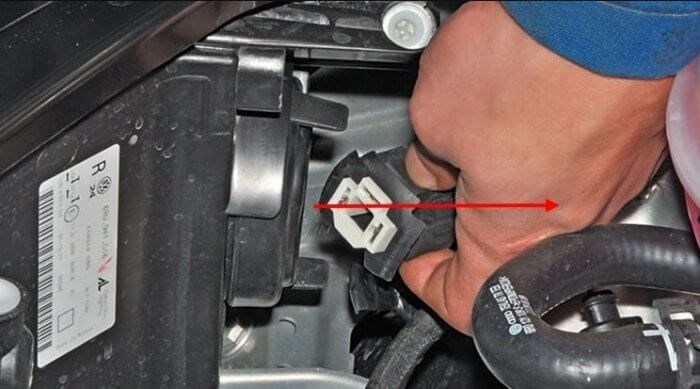

Процесс замены

• контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).


• Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).


• «Туман» — 54 (15А).


• Стоп-сигналы и указатели поворота — 43 (15А).


• Габариты левой фары и левого заднего фонаря — 57 (5А).


• Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).


• Задний противотуманный фонарь — гнездо 18 (5А).


• Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).


• Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.


• Габариты правой фары и правого заднего фонаря — 58 (5А).

Не работает задний ход или не горят фонари при вкл задней передачи Для доступа к монтажному блоку A в моторном отсеке необходимо нажать на фиксатор крышки предохранителей и снимаем крышку

Неисправность стоп-сигналов совместно с другими указателями

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.

Схемы блока предохранителей

• дефектная или перегоревшая лампочка;


• обрыв в электропроводке или разъемных соединениях; вследствие короткого замыкания или перегрузки в бортовой сети;


• неисправность концевого выключателя;


• неполадки в электронных системах или блоках.

5 — резервный. На автомобилях Volkswagen Polo Sedan применяется схема электропроводки с тремя монтажными блоками предохранителей и одним блоком реле. Эти элементы установлены в моторном отсеке и в салоне.
