Перестал Гореть Задний Ход Ваз 2109. Блок предохранителей
Почему не горят стоп-сигналы на ВАЗ 2109? Простые поломки и простые решения
Плотный трафик не способствует выдерживанию дистанции в 5 м, как это предусмотрено в ПДД. Машины в часы пик движутся одна за другой: любая неосторожность может привести к аварии. Причем предупреждающие огни могут не работать оба, а может выйти из строя только один – и в этом случае можно считать, что вам повезло, все же частичное предупреждение угрозе сзади присутствует.
Не горят стоп-сигналы на ВАЗ 2109 по разным причинам, от самых тривиальных, до требующих вдумчивого и более серьезного обследования. О методах выявления подобной неисправности и о способах ее устранения рассказано в нашей статье.
Простые случаи
Главное – вовремя заметить, что стопы отказали, до того, как приключится авария. Наиболее вероятными и, можно сказать, бытовыми будут следующие причины.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Не горят стоп сигналы ваз 21099 инжектор.
Возможные неисправности стоп-сигналов и их устранение
Не горят стопы ваз 21099 инжектор
- Начинаем с предохранителя
. Монтажный блок с ними встроен под капотом со стороны руля. Если у вас стоит блок 17.3722, вам нужен предохранитель №6, если 2114 – F3. Перегоревший меняем, целый возвращаем назад; - Проверка цепи
. Просматриваем все провода, контакты и соединения. Начинаем с плюса. С генератора на стоп сигналы идет вывод 30, промежуточное звено – колодка Ш8. Она самая крайняя слева в двигательном отсеке, провода розового цвета. Затем идет монтажный блок. Предохранитель мы уже прозвонили, так что обращаем внимание на колодку Ш4 и белый провод, который ведет к датчику стоп-сигналов. Нет разрывов – следуем по красному проводу к колодке Ш2, сквозь монтажный блок и на колодку Ш9. Если и здесь все в порядке, проверяем красный провод, протянутый через весь салон к неработающей задней фаре. После прозвона плюса обращаемся к минусу. Они представлены черными проводами, исходящими из колодок к блок-фарам; - Проверка ведется контрольной лампой, подсоединяемой одним выходом к текущим выводам, а вторым замыкая ее на массу. Или же можно кинуть длинный провод на плюс аккумулятора. Все перебитые проводки заменяются, контакты зачищаются и подтягиваются. Если после всех проделанных манипуляций по-прежнему не горят стоп-сигналы на ВАЗ 2109, значит, вы имеете серьезные проблемы с монтажным блоком предохранителей. Проверять его придется полностью, от и до, поскольку неизвестно, в каком месте случился пробой.
Датчика заднего хода на ВАЗ 2109: проверка работоспособности, замена своими руками | LuxVAZ Необходимо подумать, что причиной выхода из строя могут служить сразу несколько поломок. Это выявляется постепенно и может на долгий период продлить ремонтные процессы. А когда нет нужных знаний, то процедура проходит еще хуже.
Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099
Не гореть могут как сразу две лампы стоп-сигналов (в двух задних фонарях), так и одна (в одном заднем фонаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.
Причины неисправности — не горят лампы стоп-сигналов (стопы) на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях
— Перегорел предохранитель
№6 для монтажного блока 17.3722, F3 для 2114. Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

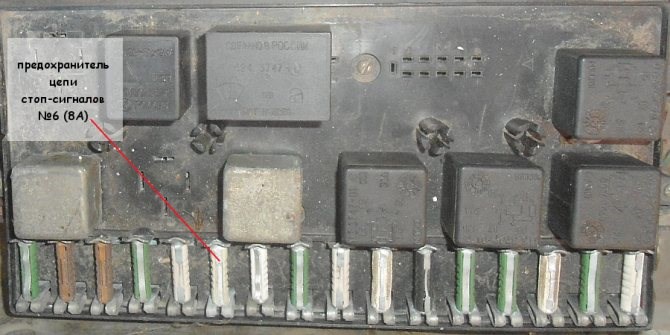

Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

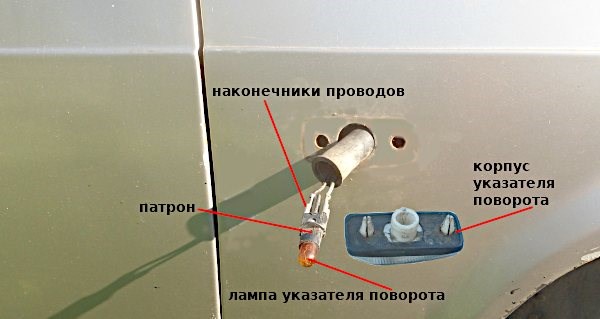

— Окислились контакты в патронах ламп стоп сигналов
Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.
Контакты в патроне лампы стоп-сигнала на плате заднего фонаря (патрон для наглядности снят)
— Перегорели лампы стоп сигналов в блок-фаре
На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.
Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций
— Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары
Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.
— Перегорели дорожки в плате блок-фары
Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.
Дорожки платы заднего фонаря 2108 на стоп-сигнал
— Неисправен выключатель стоп-сигнала
Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

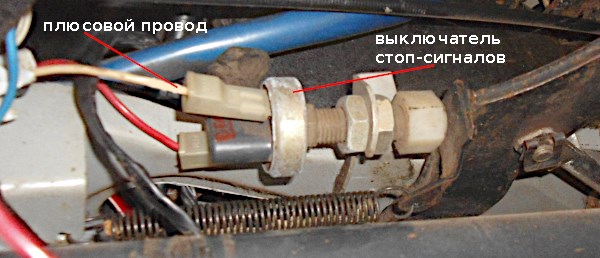

Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099
— Неисправна электрическая цепь стоп сигналов
Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».
Не горит свет заднего хода 2108, 2109, 21099
- Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
- Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
- Теперь отвернуть фиксирующие винты на накладке и снять их.
- Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
- Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
- Сбор совершается в обратном порядке (автор видео — Automaniac1994).
Не работают стоп сигналы ваз 2109 — частые причины
Дорожки платы заднего фонаря 2108 на стоп-сигнал
Замена
Инструкция по замене датчика заднего хода не вызовет трудностей у более-менее опытных автовладельцев, но новичкам придется постараться, дабы все сделать грамотно и аккуратно.
Бояться поменять этот датчик своими руками не стоит, поскольку при соблюдении инструкции и мер безопасности, все у вас получится.
Не забудьте по завершению работ выполнить полноценную проверку работоспособности автомобиля ВАЗ 2109 с уже новеньким датчиком заднего хода.
Проверка ремонта
Теоретически после замены датчика все должно заработать, как и прежде. Но не лишним будет в этом удостовериться.
- Включите заднюю скорость на КПП.
- Поверните ключ зажигания. При этом вовсе не обязательно заводить двигатель. Лампочка и так загорится, если все работает исправно.
- Если оба фонаря загорелись, половина дела сделана.
- Не лишним будет дополнительно проверить работу датчика на ходу. Для этого понадобится помощник.
- Выезжайте из гаража, затем задним ходом двигайтесь обратно. И так повторите несколько раз. Если лампы не моргают, вовремя включаются, у вас все получилось. Примите наши поздравления.
Если вдруг замена датчика не дала никакого результата, настоятельно рекомендуем внимательно изучить возможность возникновения каждой из представленных выше поломок, проверить проводку, лампочки и прочие компоненты. Очевидно, что проблема в одном из них или нескольких сразу.
Процесс замены
- С помощью домкрата поставьте машину на подпорки;

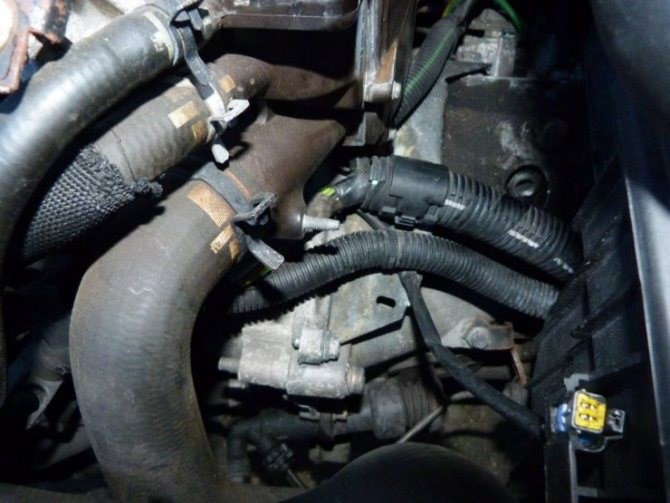

- Найдите датчик, который располагается на картере коробки передач;
- Включите заднюю передачу;
- Между клеммами 1-3 и 2-4 должна присутствовать проводимость;
- Аналогично проверьте проводимость при нейтральной передаче;
- Включая коробку в другие положения, проводимости быть не должно;
- Если же проверка регулятора показывает обратное, придется поменять ДЗХ.
— Перегорели лампы стоп сигналов в блок-фаре Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.
Расположение
Расположение выключателя или лягушки во многом зависит не от марки и модели автомобиля, а от коробки передач, которой оснащается транспортное средство.
Если это механическая трансмиссия, тогда выключатель будет устанавливаться непосредственно на корпус КПП. Когда включается задняя передача, кнопка выключателя зажимается, перемыкаются контакты лягушки, и ток следует на задние фонари.
Что же касается автоматических коробок, то тут вместо стандартного концевика (лягушки) используется датчик положения селектора. В зависимости от изменения положения ручки коробки-автомат, передается соответствующий сигнал к блоку управления силовым агрегатом, а тот передает его на блок, управляющий светом.
| F1 | 60А Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |
| F2 | 50А Цепь питания электро усилителя рулевого управления |
| F3 | 60АСиловая цепь генератора (соединение генератора с аккумуляторной батареей) |
| F4 | 30А Блок управления ABS |
| F5 | 40А Блок управления ABS |
| F6 | 30А Цепи системы управления двигателем |
Ремонт и тюнинг задних фонарей на легендарных «Девятках» — ВАЗ 2109
Фотогалерея «Модернизация задних фонарей»
Датчик заднего хода
- Максимальная скорость вентилятора отопителя
- Правый вентилятор
- Реле последовательного включения вентиляторов (низкая скорость)
- Левый вентилятор
- Предохранитель левого вентилятора (низкая скорость)
- Правый вентилятор
- Вентилятор отопителя
- Компрессор
- Вентилятор отопителя
- Реле компрессора
Неисправна электрическая цепь стоп сигналов При возникновении такой неполадки необходимо тут же провести диагностику:
Проверка работоспособности
При обнаружении поломки требуется произвести проверку:
Датчик-лягушка
- Установить автомобиль на смотровую яму или эстакаду.
- Заглушить двигатель и зафиксировать машину стояночным тормозом или противооткатными упорами.
- Осмотреть картер коробки скоростей, датчик располагается на тыловой стенке. На части агрегатов рядом устанавливается сенсор определения скорости, который передает сигнал электронному спидометру.
- Снять штекер с разъема датчика и осмотреть контакты.
- При помощи отрезка провода или скрепки замкнуть металлические элементы внутри колодки.
- Включить цепь зажигания. Если проводка находится в исправном состоянии, то должны сработать сигнальные лампы.
Включение сигнализаторов указывает на неисправность датчика управления, который требуется выкрутить из картера и заменить. Если индикаторы не загорелись, то причиной дефекта может стать сенсор или электропроводка.
Для тестирования датчика используется лампа, рассчитанная на напряжение 12 В, установленная в патроне с коммутационными кабелями. Индикатор присоединяется к клеммам сенсора при включенной передаче заднего хода и активном зажигании. Если лампа не включилась, то датчик нуждается в замене или регулировке.
Целостность цепи
Регулировка выключателя на КПП
Если в конструкции датчика не предусмотрена контргайка, то корректировка положения производится шайбами. Толщина пакета прокладок подбирается опытным путем при включенной задней скорости. Следует помнить, что большое количество шайб сокращает длину резьбы, удерживающей корпус сенсора в картере.
На автоматических коробках встречается датчик заднего хода, совмещенный с индикатором нейтрального или стояночного положения. Дополнительная индикация необходима для разрешения запуска двигателя только при разомкнутой кинематической цепи. Подобная конструкция используется на части трансмиссий, также встречается переключатель в селекторе, который регулировке не поддается.
- Демонтировать штекер и определить назначение контактов по маркировке или электрической схеме автомобиля.
- Включить зажигание и перевести рычаг селектора в положение движения на задней передаче.
- Вращением датчика добиться момента выключения сигнальных огней и отметить положение корпуса сенсора относительно картера метками, нанесенными мелом. Для проверки используется контрольная лампа с внешним источником питания, которая подключается к контактам реверса.
- Подсоединить лампу к оставшимся контактам и медленно закрутить корпус до момента включения нити накала. Отметить положение мелом на кожухе сенсора и картере коробки.
- Установить переключатель в промежуточное положение между найденными позициями. При корректной регулировке при переводе рычага в позицию R (движение назад) будет включаться светотехника на корме машины, а при положениях P и N станет доступна возможность запуска мотора.
Регулировка выключателя на КПП
Как заменить фонари заднего хода?
6 Ответ от ils 2011-07-14 06:43:10 (2011-07-14 06:43:38 отредактировано ils)
Неисправен выключатель стоп-сигнала Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:
