Причины перегорания предохранителей в авто и решение проблем

Все электрические цепи автомобиля оснащены защитой от короткого замыкания и перегрузок. Устранение неисправностей бортовой сети или оборудования тесно связано с выяснением причин перегорания предохранителей в машине. Откладывание решения проблемы на потом и простая замена негодной детали чреваты выходом дорогостоящего оборудования из строя и даже пожаром.

Защита электрооборудования легкоплавкими вставками, расположенными в отдельных блоках, является наиболее простым и дешевым средством сохранения работоспособности электрических приборов. Они наиболее эффективны для обеспечения безопасной эксплуатации оборудования вследствие своей малой стоимости и простоты использования.

Длительная работа предохранителей возможна, если:

• осматривать наиболее опасные, изношенные участки бортовой проводки с целью поиска неисправности;


• не допускать короткого замыкания;


• избегать длительных перегрузок электрических узлов автомобиля;


• не превышать нагрузочной способности генератора или аккумулятора;


• поддерживать подвижные механизмы и узлы в хорошем состоянии.

Выполнение названных правил позволит реже прибегать к замене предохранителей.

Предназначение и функции

Предохранители предназначены для защиты электрического оборудования и проводки от повреждения. Их основная функция – отключение потребителя от источника питания путем саморазрушения, если значение протекающего тока превысит установленный порог.

Основные виды

Используемые в автомобилях предохранители различаются способами отключения потребителей:

Последние 2 варианта могут обладать автоматическим восстановлением электропитания после устранения неисправности.

• цилиндрические;


• ножевые (форматов «мини», «стандарт», «макси»);


• термические (с тепловой и электромагнитной защитой) и ручным возобновлением подачи электричества;


• ленточные, для сильноточных цепей.

Месторасположение

Блоки располагаются в защищенных, но легкодоступных местах. Они группируются по функциональному назначению. Под капотом, рядом с аккумулятором, размещены детали системы запуска, освещения, габаритных огней.

Блоки, относящиеся к мультимедиа, системам кондиционирования, освещения салона, помещаются в торце левой части приборной панели или под боковым листом, со стороны водителя.

Не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)

• подключение нагрузки, превышающей расчетное значение;


• работа потребителя в трудных условиях, например вытаскивание машины, застрявшей в грязи, электрической лебедкой.

Не горят стоп сигналы на ВАЗ 2114: причины и способы их устранения Включается ближний свет фар нажатием на кнопку переключателя наружного освещения на панели при включенном зажигании.

Почему может не работать задний габарит? Причин довольно много, но мы перечислим их все:

• перегорела лампочка;


• перегорел предохранитель;


• неисправность проводки;


• неисправность соединительных колодок;


• неисправность фонаря;


• неисправность реле контроля в монтажном блоке;


• неисправность переключателя габаритного света.

Самой распространенной неисправностью из вышеперечисленных, конечно, является выход из строя лампочки габаритных огней. В этом случае ее достаточно заменить. Как это сделать?

Как поменять лампы задних габаритных огней

Замена ламп в заднем фонаре ВАЗ 2114 исключительно проста и не потребует никаких инструментов. Открываем крышку багажника и напротив фонаря находим на обивке вот такой кармашек.

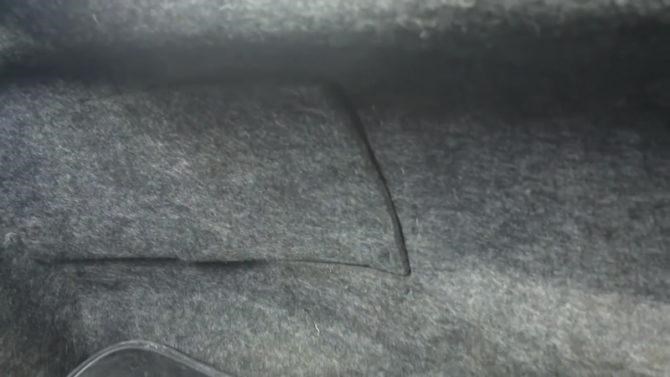

Кармашек, закрывающий задний фонарь ВАЗ 2114

Он на липучке. Просто тянем за край и открываем его. Перед нами тыльная часть фонаря и колодка питания.

Аккуратно снимаем колодку простым вытаскиванием.

На фонаре находим три защелки: сверху, снизу и сбоку.

Кладем плату «лицом» вверх. Лампочка габаритного огня самая маленькая, на фото ниже она помечена стрелкой.

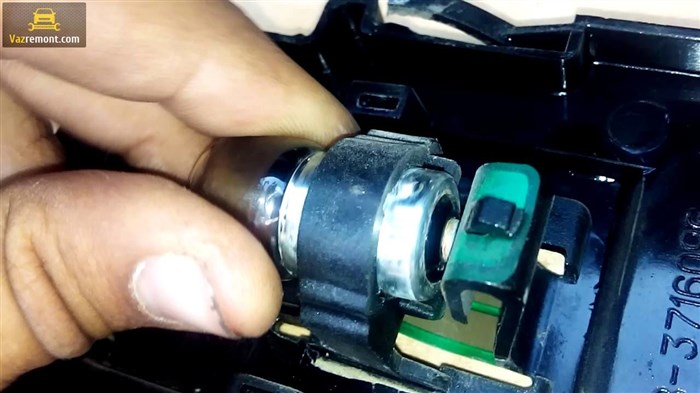

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вытаскиваем из патрона. На место сгоревшей устанавливаем новую, монтируем плату на место, подключаем колодку питания, закрываем карман в обивке.

После замены лампы габаритные огни не загорелись — ищем нужный предохранитель

Следующей довольно распространенной причиной того, что не работают габариты ВАЗ 2114, является выход из строя предохранителя. Но прежде чем лезть его проверять, порассуждаем логически.

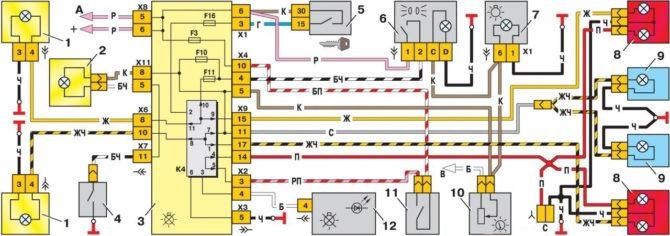

Смотрим на принципиальную схему (самый первый рисунок в статье). Если сгорает предохранитель F10, то не будут гореть передний и задний габариты левого борта, подкапотная лампа, подсветка приборной панели и номерного знака. Если сгорит предохранитель F11, то разом погаснут передний и задний габариты правого борта.

Если картина именно такая, как описано выше, то можно лезть проверять предохранители. Если иная, к примеру, загораются передние габариты, а задние – нет, то проверять предохранители смысла нет – причина неисправности в другом.

Но предположим, у нас вышеописанная картина. Где искать предохранители? Они располагаются в монтажном блоке, а сам блок – в подкапотном пространстве сразу за лобовым стеклом со стороны водителя. На фото ниже он отмечен черной стрелкой.

Вскрываем крышку и наблюдаем ряд предохранителей (вставок) и реле. Они все промаркированы, так что найти нужные не составит труда. Как мы помним, нам нужны F10 (левая сторона) и F11 (правая сторона), оба номиналом 7.5 А.

Почему горят предохранители в машине: причины, устранение

Самостоятельная диагностика

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Поэтому, меняя слаботочные предохранители, следует быть внимательным, чтобы не поставить более мощный вариант. Для того, чтобы снизить вероятность поломки в пути, нужно периодически проверять состояние патронов и цоколей ламп задних фонарей, и периодически очищать их от окислов и грязи. Не работают стопы автомобиля ВАЗ 2114 (2113) По всем вопросам пишите мне, я обязательно объясню все нюансы!

Почему не горят задние габариты ваз 2114 — как поменять лампочку

• 1 – лампы передних габаритных огней;


• 8 – лампы задних габаритных огней/сигнала торможения;


• 3 – монтажный блок;


• 6 – переключатель габаритного света.

Перегорает предохранитель тормоза ваз 2114 Как это работает? При включении кнопки 6 напряжение бортовой сети поступает на монтажный блок. Пройдя через предохранители F10 и F11, оно идет на реле контроля К4. Предохранители необходимы для защиты цепей питания габаритов левого (F10) и правого (F11) бортов.

Почему не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)? Причины.

1. Перегорела лампа ближнего-дальнего света в блок-фаре.

Лампа Н4 (АК12-60+55), галогеновая дальнего-ближнего света передней фары ВАЗ 2114 (2115, 2113)

В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.

Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар, или фишка фары почти свалилась.

2. Окислились контакты в соединительной колодке блок-фары.

Несколько раз оденьте — снимите соединительную проводов колодку (фишку) на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты.

3. Нет «массы» к лампе в фаре.

Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.

4. Перегорели предохранители в монтажном блоке.

В монтажном блоке 2114 и 2115 с ножничными предохранителями ближний свет:

Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).

5. Неисправно реле ближнего или дальнего света.

Предохранители и реле отвечающие за ближний свет фар

В монтажном блоке 2114 (2115) за ближний свет фар отвечает реле К9. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно.

Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).

Или пробуем перемкнуть отрезком провода, при включенном зажигании и нажатой кнопки переключателя, выводы в монтажном блоке под ножки реле «30» (общий плюс) и «87» (выход на ближний свет фар). Ближний свет загорелся — реле под замену. Нет, ищем причину дальше.

6. Неисправен подрулевой переключатель («гитара»).

За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.

Предохранитель

Месторасположение После подготовки нужного инструмента можно приступать к поиску неисправности.

Не работают стопы (стоп-сигналы) ВАЗ 2114 (2113), причины неисправности

Не работать может либо один стоп-сигнал, либо сразу два.

1. Перегорела лампа стоп-сигнала в заднем фонаре.

Чаще всего перегорает всего одна лампа, но бывает, что и две.

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

2. Окислились контакты в патроне лампы стопа.

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

3. Неисправна колодка проводов на задний фонарь (фишка).

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

4. Сгорел предохранитель в монтажном блоке.

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

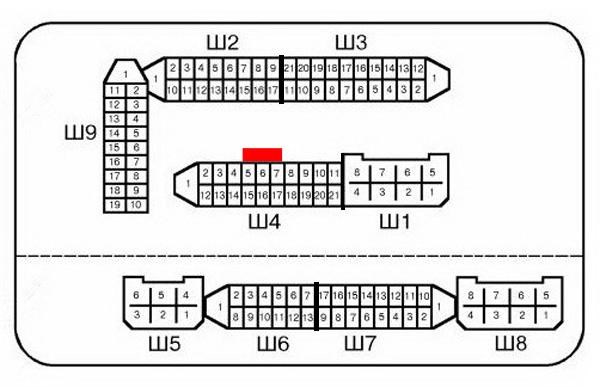

5. Осыпалась дорожка в плате заднего фонаря.

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Дорожки платы заднего фонаря на стоп-сигнал

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

— Осыпалась дорожка в плате заднего фонаря

Неисправность самих фонарей Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;


• открыть багажник, демонтировать декоративную накладку;


• сжать фиксаторы, извлечь контактную панель всего фонаря;


• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

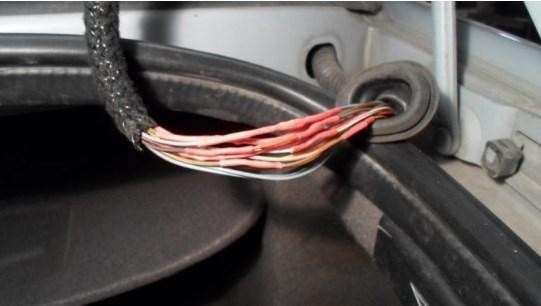

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Замена неработающей лампочки

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;


• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;


• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

— Сгорел предохранитель в монтажном блоке Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.
