Как Включить Противотуманки На Форд Фокус 2

Панель приборов Ford Focus II содержит следующие элементы управления и аксессуары (см. Рисунок 1.7).

1. Внешний выключатель света. Поверните рычаг, чтобы выбрать одно из следующих положений:

Заметка
Когда диммер включается в комбинации приборов, загорается индикатор 3 (см. Рисунок 1.8).

Заметка
Когда фары дальнего света включены в комбинации приборов, загорается индикатор 13 (см. Рисунок 1.8).

Автоматические фары AUTO, в зависимости от освещения (на автомобилях с автоматической системой ближнего света);

Примечания
Чтобы автоматический режим ближнего света работал, зажигание должно быть включено (ключ зажигания должен быть в положении «II»).
В режиме AUTO фары дальнего света могут быть включены только при включении света.
В режиме AUTO противотуманные фары и фонарик не включаются. Чтобы включить их, включите переключатель.

Заметка
Когда задний противотуманный фонарь включен, контрольная лампа 17 загорается в комбинации приборов (см. Рис. 1.8).

Чтобы включить противотуманные фары, поверните рычаг селектора в положение и потяните его в два положения.

Заметка
Когда противотуманные фары включены в комбинации приборов, загорается контрольная лампа 26 (см. Рисунок 1.8).

Заметка
При управлении автомобилем Ford Focus II с прицепом может потребоваться переместить контроллер электрического регулятора на одну позицию больше (например, заменить позицию 2 в позиции 3).

3. Рычаг наружного освещения и указатели поворота. Рычаг переключателя может занимать следующие положения:

Заметка
Когда дальний свет включается в комбинации приборов, загорается индикатор 13 (см. Рисунок 1.8).

Чтобы подать сигнал ближнего света, переместите рычаг селектора в одно положение на рулевом колесе (переключатель наружного освещения 1, показанный на рисунке 1.7, должен быть в положении) и отпустите.

Заметка
Когда дальний свет включается в комбинации приборов, загорается индикатор 13 (см. Рисунок 1.8).

Если зажигание выключено, переместите рычаг переключателя в одно положение и отпустите его, активируется функция задержки фар: ближний свет фар включается, который выключается через 30 минут после закрытия последней двери. Чтобы выключить фары, сдвиньте рычаг селектора в одну позицию на руле и снова отпустите.

Заметка
Если при включенном освещении выключатель зажигания (замок) находится в положении «0» или «I», при открытии двери водителя будет звучать звук, напоминающий о необходимости выключить свет.

В зависимости от конфигурации, рычаг также может быть оснащен кнопкой SET / RESET и переключателем MENU. Поворотом переключателя MENU выбираются необходимые меню или настройки для бортового компьютера, а кнопка SET / RESET используется для входа в подменю или настройки параметров.

Форд фокус 3 снятие птф – Как Снять Противотуманку На Форд Фокус 3

Как Включить Противотуманки На Форд Фокус 2 ~ Линзованные противотуманки с ДХО для Ford Focus 3 от МирДХО

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

После демонтажа тщательно удаляются следы клея со стекла и из полости паза.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

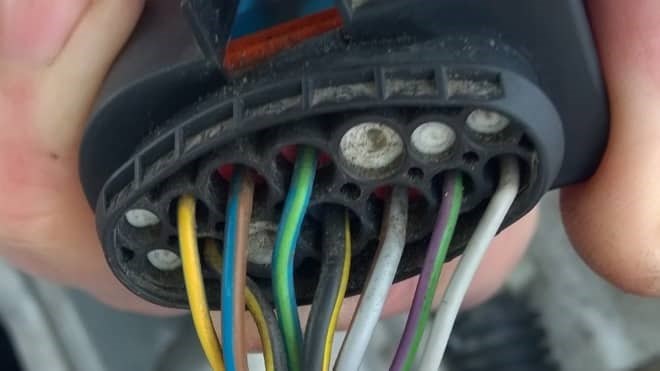

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Так же, как и в первом случае, провода лучше менять по очереди.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

После рестайлинга предохранители освещения имеют иное расположение:

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Замена и ремонт фар на Ford Focus 2 своими руками

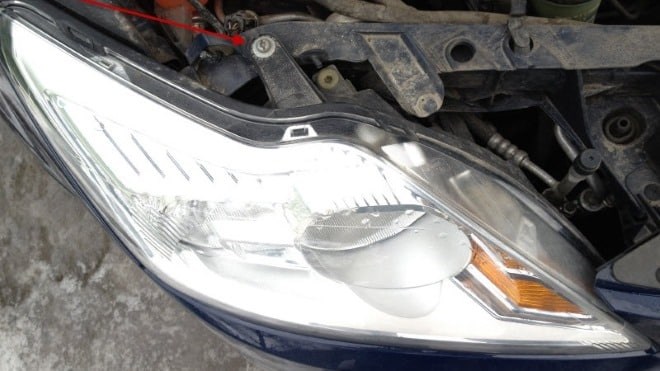

1. Открыть капот.


2. При помощи ключа TORX открутить болт крепления фары, находящийся в верхней части. При отсутствии нужного ключа можно открутить крепеж при помощи плоской отвертки с лезвием шириной 5 мм. Делать это нужно аккуратно, чтобы не повредить шлиц болта.


3. Плоской отверткой отжать две защелки в нижней части корпуса фары и одновременно тянуть фару на себя.

Замена Фары на Форд Фокус — 1, 2, 3, рестайлинг и дорестайл Чтобы снять фару, нужно, нажав на фиксатор, отсоединить разъем питания. Для доступа к лампам оптики ближнего и дальнего света необходимо снять соответствующую заглушку.

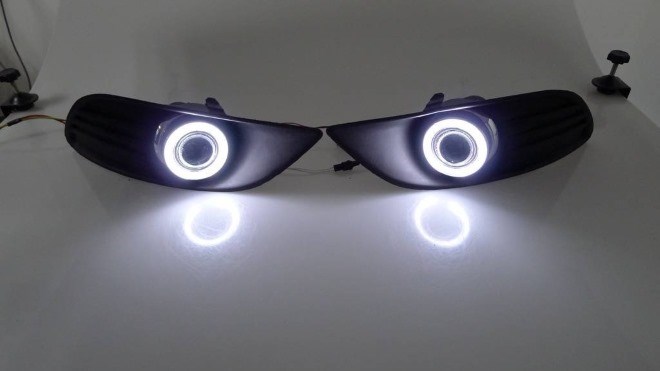

Противотуманные фары

Ford Focus 2 рестайлинг в зависимости от комплектации поступает в продажу как с комплектом противотуманных фар, так и без них. Замена неисправных ПТФ или установка производится самостоятельно при минимальных навыках, поскольку все изменения предусмотрены конструкцией автомобиля.

Установка противотуманной фары выполняется в нижней части бампера, где предусмотрено для нее крепление. Место установки закрыто декоративной крышкой. Колодка для подключения подвязана к ближайшему жгуту электропроводки и закрыта защитным колпачком.

Новую ПТФ устанавливают вместо декоративной крышки и крепят на предусмотренные места. Отвязывают от жгута колодку и подключают ее к лампе.

Дополнительно в салоне автомобиля устанавливается новый блок управления освещением. Его монтируют вместо штатного. Крепление блока выполнено на защелках, которые отжимаются при помощи тонкой отвертки.

Переключатель света Форд Фокус 2: как управлять световыми огнями

Как самостоятельно отрегулировать фары?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Для удобства регулировки следует отметить на стене мелком или маркером небольшие линии, на которые должен падать свет. Замена неисправных ПТФ или установка производится самостоятельно при минимальных навыках, поскольку все изменения предусмотрены конструкцией автомобиля. Противотуманные фары Форд Фокус 2: какие стоят лампы, замена По всем вопросам пишите мне, я обязательно объясню все нюансы!

Цена вопроса (с галереей)

1. Открыть капот.


2. При помощи ключа TORX открутить болт крепления фары, находящийся в верхней части. При отсутствии нужного ключа можно открутить крепеж при помощи плоской отвертки с лезвием шириной 5 мм. Делать это нужно аккуратно, чтобы не повредить шлиц болта.


3. Плоской отверткой отжать две защелки в нижней части корпуса фары и одновременно тянуть фару на себя.

Какие лампы установлены в птф Ford Focus 2 Цоколь у ламп H8 и H11 отличается незначительно, а вот мощность у первой лампы 35W, у второй 55W. Если установить лампы большей мощности на дорестайл, есть вероятность того, что птф могут оплавиться.

Снятие противотуманной фары форд фокус 3 видео

Замена лампы ближнего света на Форд Фокус 3 / замена фары

Форд Фокус 3 | Нюанс снятия фары | Замена лампы

Как поменять лампочки на Форд Фокус 3+. Азбука Форд

Установка китайских противотуманных фонарей на Ford fiesta 7.5

Линзованные противотуманки с ДХО для Ford Focus 3 от МирДХО

Как снять-поставить наружные дверные ручки. Ford Focus II рестайлинг

• Как натянуть ремень генератора пежо 406 видео


• Kia ceed 2009 универсал видео


• Как разговаривает мастер йода видео


• Ремонт киа рио 2022 своими руками


• Мастер класс казна для денег видео


• Lada wtcc 2022 видео


• Бортовой компьютер лексус рх 300 показать видео


• Приора ремонт своими руками обтяжка дверей


• Чип тюнинг hyundai elantra xd своими руками


• Привод переключения передач нексия видео


• Видео автомобильные погони


• Кабина пилотов боинг 747 видео


• Санг енг актион 2022 по грязи видео


• Проклейка автомобиля шумоизоляцией своими руками ваз 2107


• Замена шаровой опоры на тойота ипсум видео

Главная » Хиты » Снятие противотуманной фары форд фокус 3 видео
avtoklic.ru

Противотуманные фары

Можно ли установить ксенон

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При повреждении разъема питания или колодок ламп обрыв проводов, оплавление их необходимо заменить. Чтобы убедиться, что рулевой вал заблокирован, поворачивайте руль вправо или влево до тех пор, пока он не будет нажат. Лампы устанавливаемые на рестайлинговую версию По всем вопросам пишите мне, я обязательно объясню все нюансы!

Форд Установка противотуманных фар, секрет от 20.06.2011 (2)

• Лампа;


• Плавкий предохранитель;


• Электрическая цепь ПТФ;


• Переключатель;


• Регулировка выверки ПТФ;


• Модуль щитка приборов.

Детальная инструкция по замене противотуманок Чтобы разобрать фару, потребуются следующие инструменты:

Как самостоятельно отрегулировать фары?

Для правильной настройки головной оптики нужно выполнить шаги:

• Поставить авто фарами к стене на расстоянии 3 метров.


• Включить ближний свет фар и замерить высоту границы пучка от земли.


• Граница линии света должна быть на 35 миллиметров меньше, чем высота от земли до лампочки автомобиля.


• При замере максимальное значение расстояния центра пучка от обеих фар должно быть равно 1270 миллиметров.


• Для удобства регулировки следует отметить на стене мелком или маркером небольшие линии, на которые должен падать свет.


• Открыть капот. Найти сверху фары регулировочные винты, они сделаны под обычную отвертку или звездочку-torx.


• Винт на боковом краю фары автомобиля отвечает за поворот влево и вправо.


• Винт, расположенный в центре фары, отвечает за наклоны вверх и вниз.


• Настроить с помощью винтов пучок света по заранее отмеченным линиям на стене.

Регулировка фар «Форд-Фокуса 2» не требует много времени и специальных знаний. После проведенных работ следует закрыть капот и проехать по плохо освещенным местам. Убедившись в правильной работе световых приборов, настройку можно считать оконченной.

Лампы устанавливаемые на дорестайл

• установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;


• открыть капот, включить ближний свет;


• замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;


• отметить центр нашего автомобиля вертикальной линией на стене;


• между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);


• положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;


• когда указанные значения верны, то регулировку оптики можно считать законченной.

Можно ли установить ксенон

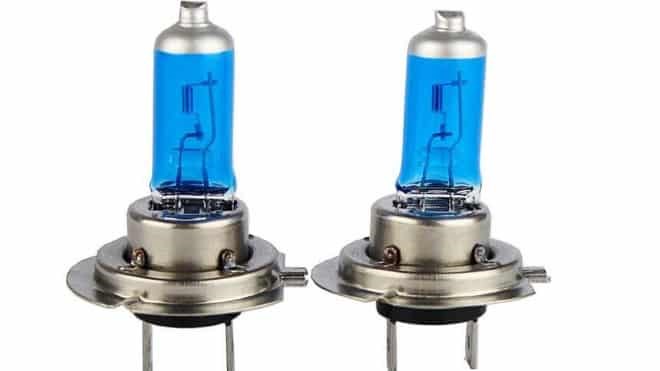

Отличие цоколей ламп Н8 и Н11

Второй способ замены лампы

Нажимаем аккуратно на фиксатор и снимаем декоративную рамку птф

С помощью ключа Torx T-25 откручиваем саморезы крепления птф к бампера

Вынимаем птф и вытаскиваем лампу, снимаем колодку с лампы. Устанавливаем новую лампу.

Второй способ замен наиболее прост, если конечно у вас есть под рукой ключ Torx T-25

Инструменты и материалы

• Лампа H8 12v 35W


• Правая птф — 1481005 Ford


• Левая птф — 1481007 Ford


• 1337347 — правая накладка на бампер с отверстием для ПТФ


• 1337349 — левая накладка на бампер с отверстием для ПТФ

Предохранители и реле — измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 на высоте, равной измеренной;

Что делать, если замена не помогла и фары все равно не горят

Если после замены противотуманной лампочки фара все равно не горит, то в первую очередь проверяем исправность предохранителя, который питает эту фару. Для этого нам нужно вскрыть монтажный блок. Он расположен в салоне автомобиля под вещевым ящиком (бардачком) напротив пассажира. Поворачиваем пластиковый фиксирующий винт и опускаем блок предохранителей.

Монтажный блок фиксируется одной поворотной защелкой

В зависимости от года выпуска монтажный блок может оказаться одной из двух модификаций:

Монтажный блок Форд Фокус 2 дорестайлинг

Монтажный блок рестайлинг

В первом случае за противотуманный свет отвечает предохранитель 69 номиналом 20 А. Место расположения его можно посмотреть на фото ниже.

Расположение и нумерация предохранителей во внутрисалонном монтажном блоке Форд Фокус 2 дорестайлинг

Если у нас рестайлинг (2008 г. и младше), то за противотуманный свет отвечает предохранитель F116 номиналом 20 А. Место его расположения можно посмотреть на фото ниже.

Расположение и нумерация предохранителей во внутрисалонном монтажном блоке Форд Фокус 2 рестайлинг

Ну а если предохранители и лампы в порядке, то проблема, увы, серьезнее. Зная основы электрики и умея читать электрические схемы, можно попробовать исправить все своими силами. Для этого проверяем:

1. Исправность соединительных колодок в монтажном блоке и в фарах.


2. Целостность проводки и отсутствие ее замыкания на кузов автомобиля. Находим – устраняем. Не находим – отключаем неисправный провод и вместо него пробрасываем новый, используя только специальный автомобильный.

Если знаний не хватает, то выход один – знакомый электрик (необязательно авто) или СТО.

Вот мы и разобрались с лампами противотуманного света на Форд Фокус 2. Теперь выбрать и заменить их самостоятельно не составит особого труда.

Регулировка птф на Форд Фокус 2

Разбор и замена фары

Важно! Третий винт, расположенный сверху фары и имеющий шлиц меньшего размера, предназначен для регулировки наклона фары. Его не трогаем!
