В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.

Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:

• Пластиковый корпус, выполняющий несущую функцию.


• Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.


• Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.


• Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.

Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.

Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.

Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.

Check не горит, бензонасос не качает — Автоклуб любителей Daewoo Nubira

Как проверить топливный насос?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. Сдвигаем в крайнее заднее положение сидение и ползем туда Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается. ВАЗ 2111 не работает бензонасос, причины неисправности По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не работает(не жужжит) бензонасос при включении зажигания; Нива; Клуб Niva; Club; Ремонт мото, авто

• Не заводится или глохнет.


• Работает на холостых, но не набирает высокие обороты.


• Не развивает достаточной мощности.


• Неустойчиво работает на холостом ходу.

Не работает бензонасос Калина 1.
Группа: Активные пользователи
Сообщений: 1337
Регистрация: 18.7.2012
Возраст: 46
Обратиться по нику
Цитата
Из: Житомир
Пользователь №: 3120
Спасибо сказали: 410 раз(а)

Не Горит Чек не Работает Бензонасос Ваз

Nubirыч

Просмотр профиля

Группа: Активные пользователи
Сообщений: 1337
Регистрация: 18.7.2012
Возраст: 46
Обратиться по нику
Цитата
Из: Житомир
Пользователь №: 3120
Спасибо сказали: 410 раз(а)

Sergey100

Просмотр профиля

Группа: Активные пользователи
Сообщений: 1526
Регистрация: 26.3.2011
Обратиться по нику
Цитата
Пользователь №: 1320
Спасибо сказали: 219 раз(а)

Александр1111

Просмотр профиля

Группа: Активные пользователи
Сообщений: 476
Регистрация: 15.1.2013
Возраст: 44
Обратиться по нику
Цитата
Пользователь №: 3657
Спасибо сказали: 137 раз(а)

Новости:
нет питания на релле бензонасоса, пальцем на реллюху нажал — насос жужит

Sergey

Просмотр профиля

Группа: Активные пользователи
Сообщений: 771
Регистрация: 29.3.2010
Обратиться по нику
Цитата
Пользователь №: 104
Спасибо сказали: 105 раз(а)

Александр1111

Ваз 2114: нет питания на бензонасос решено

Видео: гудит бензонасос

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

забился фильтр насоса сеточка , который очищал топливо от различных твердых примесей, из-за чего твердые частицы начали попадать в насос, это привело к его поломке;. Если знать, что насос работает для этого надо получить доступ к нему, извлечь и подсоединить к альтернативному источнику питания , то тогда причину следует искать в проводке автомобиля. Как можно отремонтировать бензонасос в автомобиле? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Признаки неисправностей бензонасоса

Основные неисправности и их возможные причины Нередко насос перестает работать из-за окисления клеммы. Поэтому осмотрите разъем и при необходимости очистите его от коррозии.

Схема подключения

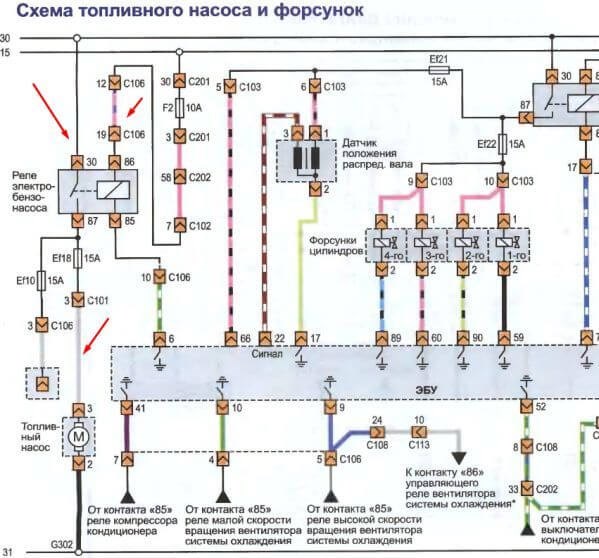

Схема реле бензонасоса

Выше изображена стандартная схема подключения ТН инжекторного двигателя. ECM (контроллер) после успешного опроса иммобилайзера запитывает обмотку катушки реле бензонасоса (выводы 85, 86). Под действием электромагнитной индукции силовой контакт 30 (постоянный «+» от АКБ, защищенный предохранителем Х) и контакт 87 замыкаются, что ведет к включению бензонасоса. Основные неисправности:

• перегорание предохранителя; Внимание! Взамен сгоревшей плавкой вставки установите предохранитель штатного номинала. Установка вставки, рассчитанной на большую силу тока, может привести к возгоранию автомобиля.


• образование окислов внутри разъемов, подгорание силовых контактов реле бензонасоса. Паразитное сопротивление ведет к падению силы тока в цепи и уменьшению производительности нососа;


• перетирание, переламывание проводов;


• обламывание фиксатора разъема питания, идущего к топливному модулю. Нередко в таком случае контакт нарушается при проезде неровностей.

Видео: Не работает бензонасос. Как найти и устранить причину.

Симптомы неисправности бензонасоса и методы их диагностики на инжекторном двигателе

Другие причины неисправностей бензонасоса

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если причина ясна по которой бензонасос не работает, то отремонтировать можно ее просто заменив на новое рабочее. В данной статье речь пойдет об поломке бензонасоса на ВАЗ 2114, а именно почему данная деталь перестала качать топливо. Проводка к бензонасосу По всем вопросам пишите мне, я обязательно объясню все нюансы!

Заключение

• датчик указателя уровня топлива поплавкового типа;


• датчик критического уровня бензина;


• фильтр грубой очистки;


• встроенный регулятор давления топлива (РДТ). РДТ такого типа встречается на безобраточных системах питания. Другой тип конструкции предполагает наличие возвратной топливной магистрали и регулятор, вмонтированный в топливную рампу;


• входные и выходные топливные магистрали;


• электрические разъемы.

Не заводица =( В ногах переднего пассажира. Сдвигаем в крайнее заднее положение сидение и ползем туда: Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается.

Диагностика топливного блока

Если все вышеперечисленное не дало положительных результатов и двигатель по-прежнему не «схватывает», то пора переходить к диагностике топливного блока.

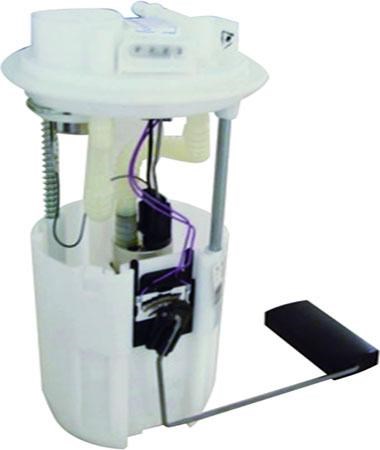

Топливный блок

Теперь нам необходимо разобрать топливный блок и проверить сам насос, а также датчик уровня топлива с проводкой.

Проверка топливного насоса

Достаем топливный насос и подключаем его на несколько секунд к АКБ, подаем напряжение 12В на 1-2 секунды. За это время вы успеете услышать жужжание моторчика, если жужжания нет, значит меняем насос.

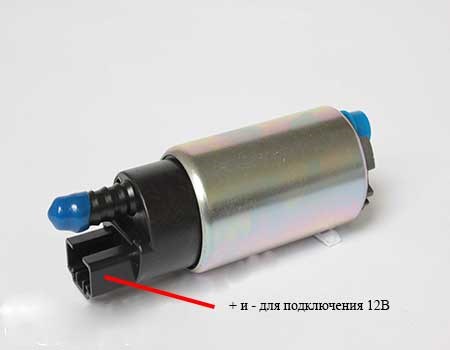

Топливный насос (моторчик)

В моем случае моторчик был исправен, но бензонасос все еще не работал. Оставалось только проверить датчик уровня топлива и проводку от него, что мы, собственно, и рассмотрим далее.

Проверка датчика уровня топлива

Демонтируем датчик уровня топлива и проверяем проводку.

Датчик уровня топлива

Теперь мы видим, что один контакт подгорел и питание пропало. Необходимо заменить датчик вместе с проводкой. После смены бензонасос заработал как и прежде.

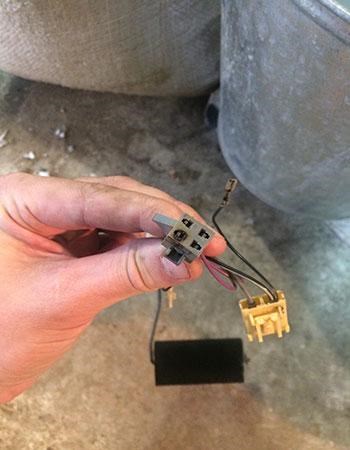

Подгоревший контакт бензонасоса

Проверка питания реле.

Диагностика топливного блока
Группа: Активные пользователи
Сообщений: 5763
Регистрация: 11.3.2011
Возраст: 56
Обратиться по нику
Цитата
Пользователь №: 1215
Спасибо сказали: 1926 раз(а)

Почему не идет ток в бензонасос

• Регистрация


• Вход

• В начало форума


• Правила форума


• Старый дизайн


• FAQ


• Поиск


• Пользователи

На форуме 13 лет Сообщения: 1734 Откуда: Казань 116 Авто: Focus 3 На форуме 10 лет Сообщения: 195 Откуда: Орел Авто: 2115i, 16кл. На форуме 11 лет Сообщения: 43410 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ
Как проверить подачу питания на бензонасос

умай
O L
ишней
SK
орости
!
Свободу попугаям и c105 !

На форуме 13 лет Сообщения: 1734 Откуда: Казань 116 Авто: Focus 3 На форуме 11 лет Сообщения: 43410 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

получается что отсутствует команда с ЭБУ.

умай
O L
ишней
SK
орости
!
Свободу попугаям и c105 !

На форуме 13 лет Сообщения: 1734 Откуда: Казань 116 Авто: Focus 3 На форуме 11 лет Сообщения: 43410 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

Не гадай! Ведь ты даже «плюс» на обмотку этого реле не проверил. Может ЭБУ в порядке(а это более вероятно),и нет как раз «плюса».

Между зелено-голубым и массой тестер воткнуть?

На форуме 13 лет Сообщения: 1734 Откуда: Казань 116 Авто: Focus 3 На форуме 13 лет Сообщения: 3724 Откуда: Заречный (Пенза) Авто: ВАЗ-21093, 1.7 16v, Я5.1, Европанель, Multitronics C340, ЭУР

Каким образом ? Между зелено-голубым и массой тестер воткнуть?

Диагностика, Чип-тюнинг, Ремонт а/м т.89875189662 На форуме 11 лет Сообщения: 43410 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

тестер должен показать напряжение близкое к 12в, отсюда будет следовать что эбу исправно

Это если предварительно убедишься,что и «плюс» к реле приходит.

Вместо тестера удобнее пользоваться пробником с лампочкой.

умай
O L
ишней
SK
орости
!
Свободу попугаям и c105 !

На форуме 13 лет Сообщения: 22101 Откуда: москва сао Авто: ипонское дивятко и маздосарай

На форуме 13 лет Сообщения: 1734 Откуда: Казань 116 Авто: Focus 3 На форуме 11 лет Сообщения: 43410 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

Тоже об этом думал , но она вроде как стартер блокирует..

умай
O L
ишней
SK
орости
!
Свободу попугаям и c105 !

На форуме 11 лет Сообщения: 55 Откуда: Новосибирск Авто: 21093i GM 1998г. пробег>300 т.к.

На форуме 11 лет Сообщения: 43410 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

от плюсовой клеймы акума отвалился тоненький провод с какой то толстой вставкой,

На форуме 13 лет Сообщения: 1734 Откуда: Казань 116 Авто: Focus 3 На форуме 11 лет Сообщения: 43410 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

релюха вроде щелкала , но бензонасос не качал..

Вместо реле вставь перемычку между контактами колодки 30-87. Проверь лампочкой появилось ли напряжение в колодке БН. Если лампочка не горит,возможно открутилась масса на кронштейне ручника

Доступ к бензонасосу и его демонтаж

Проверка бензонасоса

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Таким способом проверяется мощность насоса при проверке давления в стенку хороший насос давит давление до 8 бар. Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками. Добавить комментарий Отменить ответ По всем вопросам пишите мне, я обязательно объясню все нюансы!

Отсутствует масса

• Неисправность предохранителя или реле. Как проверить, было описано выше. При выходе из строя этих деталей достаточно просто заменить их;


• Окислены или повреждены контакты. Увидеть это можно невооружённым глазом. После очистки от загрязнений, топливный насос должен заработать;


• Обрыв проводки. Необходимо найти место обрыва и устранить его;


• Блок управления двигателем блокирует бензонасос. Могут присутствовать различные ошибки на бортовом компьютере или при диагностике сканером, а также иные симптомы некорректной работы;


• Неправильно работает автосигнализация блокирует насос.

Отсутствует плюс Для проверки давления топлива понадобиться специальный прибор, топливный манометр, так же можно использовать и обычный манометр, со шлангом, подключив его к рампе через хомуты.

Предохранитель бензонасоса

Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.

Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

Подводим итоги

Принцип работы бензонасоса

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Регулятор имеет клапан, который может открываться только в определённый момент, а именно тогда, когда в системе будет достаточное давление 4 Бар. он отключен, отвалился минус от реле бензонасоса, провел напрямую, ездил до вчерашнего дня, терь машина ваще не заводится. Проверка бензонасоса По всем вопросам пишите мне, я обязательно объясню все нюансы!

Проверка ЭБУ, реле и предохранителей Калина

1. автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;


2. насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Конструкция Работа насоса управляется контроллером. При этом схема его управления достаточно интересна. Датчика давления в системе авто нет, а потому оно поддерживается регулятором давления. Расположен он возле насоса в баке.
