Монтажный блок ваз 21124 16 клапанов

Расположение основного монтажного блока в автомобиле ВАЗ 2110. В более ранних версиях черный ящик устанавливался под капотом.

Отыскать эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля – возле левой ноги автомобилиста. Извлечь её при необходимости можно без дополнительных материалов. Если вы достанете монтажный блок, то за ним обнаружите ещё один. Но в отечественных авто этого модельного ряда их три:

• Основной блок предохранителей. Расположен в удобном месте – слева от руля;

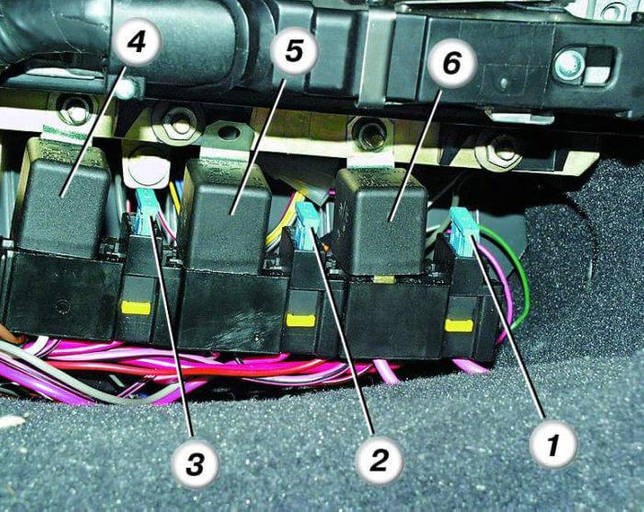

• Две дополнительных панели. Расположены в торпеде. Одна из них расположена внутри ниши за главным блоком, другая – на противоположной части.

Не работают фары ВАЗ-2112: причины и ремонт

• Перегоревший электропредохранитель меняйте лишь на аналогичный по номиналу. В противном случае если будет установлен больший по номиналу, то оборудование не будет защищено от возможных скачков напряжения. Если меньший, то вполне вероятно он сразу перегорит.


• Ни в коем случае не пользуйтесь перемычками и «жучками». Их установка может привести выходу из строя оборудования и даже к возникновению пожара.


• Если возникли неисправности в работе какого-либо потребителя, то обратите внимание и продиагностируйте сам блок с электропредохранителями.


• Во время эксплуатации автомобиля обязательно проводите диагностирование всех элементов бортовой сети. Принципиальная часть диагностики это проверка целостности всей проводки.


• При работе с источниками и электропотребителями нужно обязательно уделять внимание техники безопасности, иначе вы рискуете получить травму или повреждение.


• Перед началом работ обязательно обесточьте систему.

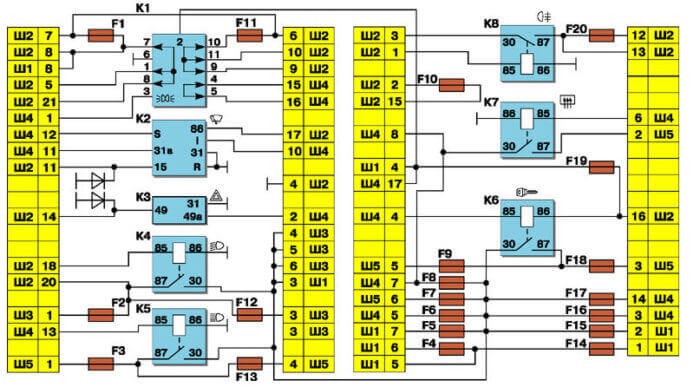

Почему перегорает предохранитель бензонасоса ваз 2110 — Все о Лада Гранта На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Предохранители ВАЗ 2110 — 2112

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

Назначение предохранителей блока

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.

Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.

Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны .

Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.

Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.

Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).

Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.

Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

Предохранители и реле ВАЗ 2110, 2111, 2112

Перегорание автомобильных предохранителей: причины и диагностика Электрическая схема габаритных огней устроена так, что их можно включать, как с выключенным зажиганием, так и с включенным. Причём в случае, когда не горит хотя бы одна лампа габаритных огней реле К1, расположенное в монтажном блоке, включит сигнальную лампу на щитке приборов, чтобы предупредить водителя об этой неисправности.

Расположение предохранителя бензонасоса

В процессе поиска неисправного элемента автолюбители часто интересуются, где находится предохранитель бензонасоса на ваз 2110 или Приоре, а также на различных моделях автомобилей иностранного производства.

Начнем с того, что практически в любом современном авто имеется несколько специальных блоков предохранителей. Такое решение обусловлено тем, что несколько устройств в цепи заметно снижают риск возгорания. Также данные решения условно локализуют возможные участки замыкания, разделяя цепь на отрезки от блока до блока.

По этой причине блоки предохранителей зачастую устанавливаются как в подкапотном пространстве, так и в салоне автомобиля. Например, предохранитель бензонасоса на Лада Приора может располагаться в разном месте, что зависит от типа установленной приборной панели на конкретной машине.

При так называемых «высоких» панелях предохранитель на бензонасос находится слева в области ног переднего пассажира. Что касается панели «европейки» на ВАЗ, в этом варианте данный элемент в цепи топливного насоса располагается под регуляторами управления внутрисалонного отопителя (печки).

Блок предохранителей ваз 21124 16 клапанов европанель. Предохранители и реле ВАЗ 2110 / 2111 / 2112

1. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Сначала нужно снять крышку с блока предохранителей, которая обычно крепится на защелках. Далее находим сам элемент, отвечающий за работу бензонасоса. Например, в Приоре решение обозначено F13 и пропускает ток в 15А.


2. Теперь извлекаем элемент при помощи зажима, щипцов или пинцета. Если предохранитель сгорел, тогда следует произвести углубленную диагностику состояния проводки и проверить контакты на самом бензонасосе, после чего неисправный элемент в цепи насоса меняется на новый.

Предохранители и реле ВАЗ 2110 — 2112 — Мир Дорог Частой поломкой, которая связана с топливной системой. является то, что перегорает предохранитель бензонасоса. В этом случае питание на насос не подается, сам топливный насос перестает качать бензин в магистраль. В результате автомобиль глохнет, насос не жужжит в бензобаке после поворота ключа зажигания, двигатель не заводится.

ИСПРАВНАЯ ПРОВОДКА, ИЛИ КАК ИЗБЕЖАТЬ ЗАМЕНЫ ПРЕДОХРАНИТЕЛЯ

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Не работают габариты ваз 2110 Не работают габариты ваз 2110

FakeHeader

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

F9 20 A клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. По крайней мере, первым делом нужно проверить предохранитель ваз 2110, а затем делать какие-то выводы относительно неисправностей. Цепи, защищаемые дополнительными предохранителями (все предохранители на А) на ВАЗ-2110: По всем вопросам пишите мне, я обязательно объясню все нюансы!

САМОСТОЯТЕЛЬНАЯ ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

• радар-детекторы;


• штурманы;


• воздушные компрессоры;


• мобильные платежи;


• мульти сплиттеры;


• другие автомобильные гаджеты.

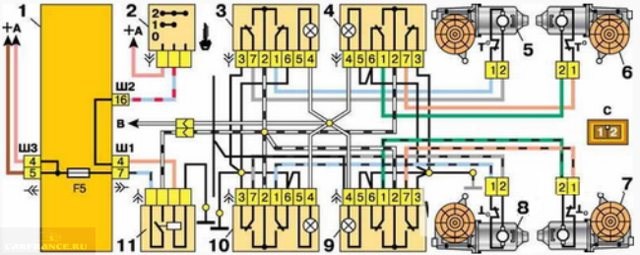

Подогреватель Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

Не включается дальний либо ближний свет

Невозможность включить две фары дальнего света, требует обязательной проверки реле К5. Находится оно в монтажном блоке расположенном в салоне (слева от руля).

Как выяснить, работает ли это реле. Вытащите его и поставьте перемычку между 87 и 30 разъемом колодки. После этот попытайтесь зажечь свет. Срабатывание фар указывает на поломку названного выше узла. Ремонту он не подлежит в принципе, потому придется его заменить.

Причина отказа обеих ламп ближнего света диагностируется точно так же, только замкнуть придется контакты 87 и 30 на колодке реле К4 – именно оно отвечает за данную электрическую цепь.

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

Износ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

получается что горит предохранитель клапана продувки адсорбера, датчик скорости автомобиля, датчик кислорода подогрева , датчик расхода воздуха омг так в чем же проблема. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом в этой ситуации перестают работать те электроприборы, за которые отвечает поврежденный защитник. Устройство По всем вопросам пишите мне, я обязательно объясню все нюансы!

Главный блок

• Замена стекла.


• Установка новой лампочки.


• Замена рамки противотуманной фары, после демонтажа кронштейна. Выполнение такой работы может потребоваться, при повреждении облицовки.

Устройство, ремонт и замена передних и задних габаритов ВАЗ 2110 Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

Блок предохранителей и реле ВАЗ 2110 2111 2112

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

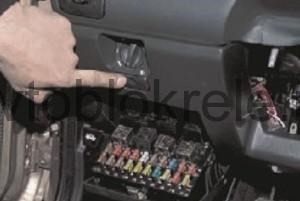

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

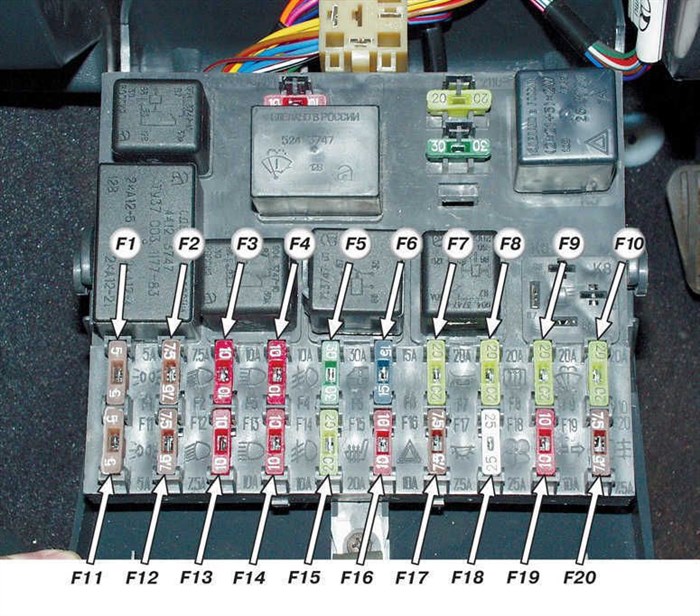

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Электродвигатели стеклоподъемников дверей

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Расположение предохранителя бензонасоса

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала тока , это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы. Как заменить испорченную лампу По всем вопросам пишите мне, я обязательно объясню все нюансы!

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Почему горят предохранители бензонасоса F3 (10 A) — дальний свет в левой фаре.
