Ваз 2107 Горит Предохранитель на Печку – Причины поломки
Из чего состоит отопительная система
- Краник.
- Радиатор.
- Вентилятор.
- Специальный резистор, контролирующий мощность работы мотора вентилятора.
- Заслонки, через которые в салон подается воздух.
- Переключатель положения оптимальной мощности.
Если печка вдруг начала дуть холодным воздухом или образовалась течь, необходимо сразу же приступать к работе по обнаружению и исправлению поломки. Но чтобы понимать суть профилактики и ремонта, для начала следует разобраться в устройстве этого узла.
Обогреватель салона включает в себя следующие элементы:
- Радиатор;
- Специальные патрубки, по которым циркулирует жидкость;
- Кран регулировки уровня циркуляции жидкости;
- Заслонки для контроля потоков воздуха;
- Воздуховоды;
- Электрический вентилятор.
Если каждый из агрегатов работает исправно, тогда потоки горячего воздуха будут беспрепятственно перемещаться по системе, выходить в салон и дуть в том направлении, которое было задано водителем.
| Мера профилактики | Что она дает |
| Периодический разбор узла и очистка | Не будет скапливаться грязь, радиатор не забьется, патрубки не сломаются и не утратят свою пропускную способность |
| Своевременная замена салонного фильтра | Забитый фильтр способствует задержке потоков теплого воздуха, плюс радиатор покрывается грязью. Меняя элемент вовремя, вы продлите срок службы системы |
| Использование свежего антифриза | Меняйте его согласно рекомендациям завода, доливайте по мере необходимости. Это обеспечит качественную поставку воздуха через термостат в радиатор |
| Герметично фиксируйте краник и радиатор | Снижает скорость износа системы, способствует эффективной работе |
Перегорание автомобильных предохранителей: причины и диагностика

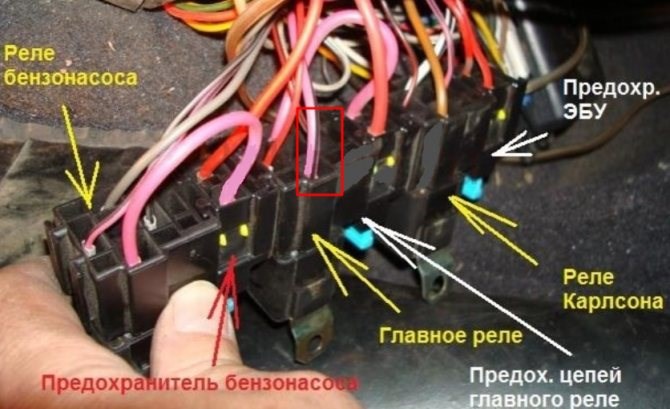

- Для начала найдите главное реле. Оно всегда размещается в самом низу.
- Теперь осмотрите его и найдите тонкий розовый провод с черной полоской. Он идет через 85-й контакт.
- «Идя» по нему, вы найдете реле вентилятора на 2114. Там же на ВАЗ находится предохранитель вентилятора охлаждения.
Где находится реле печки на ваз 2109. Распиновка монтажных блоков автомобилей ваз. Предохранители печки, установленные в автомобиле старого образца Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
Горит предохранитель печки ВАЗ 2107 карбюратор.
Горит предохранитель печки ВАЗ 2107 карбюратор.
Если постоянно перегорает предохранитель в автомобиле — это повод начать поиски короткого замыкания или причины перегрузки в электрической цепи. Проверять стоит режимы работы двигателей: печки, омывателя, дворников. Часто токи становятся большими при включении света фар, габаритов.
Возможные причины
Перегорает предохранитель — это значит срабатывает защита от перегрузки. Хуже, если он целый и при этом греются проводники. Причинами такого отклонения в работе плавких вставок может быть только одна — поставили больший номинал, чем указано в электрической схеме.
Перегорает предохранитель по причине более низкого номинала. Следует проверить все защитные элементы. Часто производители автомобилей указывают эти значения рядом с местом установки или на пластиковой крышке блока электрики.
В автомобилях последних версий, если перегорает предохранитель, на мониторе бортового компьютера высвечивается номер ошибки. По мануалу можно быстро определить место установки неисправного элемента. Блок устанавливают в салоне для удобства замены вышедших из строя предохранителей.
Часто достаточно заменить сгоревший элемент, но если постоянно перегорает предохранитель — это требует поиска и устранения причины. Утечка токов — основная проблема в подержанных авто. Такая ситуация складывается при сильном износе проводки.
Отечественные авто
«Классика» автомобильной промышленности серий 2106, 2107, 2103 имела много слабых мест в электрическом оборудовании. Соединения от долгих лет эксплуатации ослабевают, а двигатели меняют проводимость. От вибраций и влаги появляются токи утечки на корпус, меняется распределение потенциалов.
Частой проблемой на «классике» является образование окислов на контактах. Однако такая ситуация приводит к дополнительному падению напряжения, предохранитель вряд ли перегорит. Более вероятнее, он выйдет из строя из-за слабого контакта.
Негативные режимы работы предохранителей создают проблемы при поиске неисправностей. Это возможно, когда токи превышают номинальные незначительно. Плавкий элемент постоянно греется до температуры, которой недостаточно для его сгорания.
Проблема в системе обогрева
Если перегорает предохранитель вентилятора печки ВАЗ-2107, то искать причины следует сначала в самом двигателе. Крыльчатка часто засоряется пылью, кусочками сухих листьев. Ревизия вращающихся элементов не помешает.
Проверяют контакты подвода напряжения. Они должны быть заизолированы и надежно закреплены. Двигатель не может работать, если внутрь попала влага. Между вращающимися элементами имеется зазор, в котором не должно быть посторонних включений. Хотя он и герметичен, при некоторых условиях туда может попадать влага.

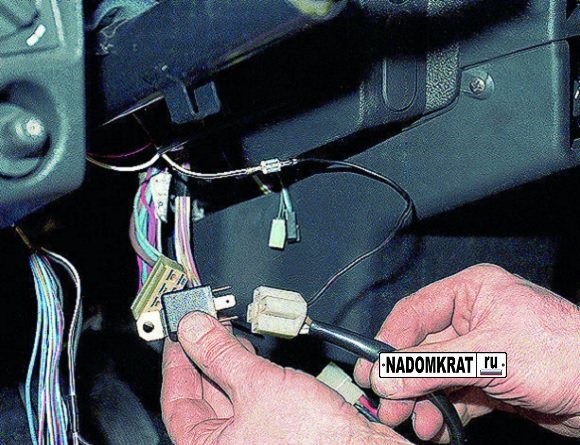

Перегорать предохранитель может из-за неисправной цепи управления. Стоит проверить реле двигателя печки, подключения к нему, целостность дорожек на монтажной плате. При подозрениях на неисправность следует заменить элемент, стоимость его невысока по сравнению с ценой двигателя.
Почему перегорает предохранитель на печку ваз 2107
Горит предохранитель на печку ваз 2107. В чем же проблема, если перегорает предохранитель? перегорает предохранитель на печку
Проверка
Первым делом «звонится» электрическая цепь на корпус. При этом клеммы аккумулятора отсоединены. Необходимо помнить, что второй провод от двигателя идет на корпус, он должен иметь нулевое сопротивление контакта. Проверке на КЗ подвергается питающий проводник.
Если проводка цела, переходят к проверке напряжений электрической цепи в сборе. Точки замера определяются, согласно схеме в руководстве автомобиля. Также питание на клеммах аккумулятора должно быть не менее 12 В при заглушенном двигателе. При работающем замеряется значение выше 13,6 В.
Мультиметром можно замерить сопротивление, целостность контактов, проверить напряжение. Наличие окислов или механических повреждений определяется визуально.
Почему сгорает предохранитель на печку ваз 2114
Причины отказа печки
Поломка реле

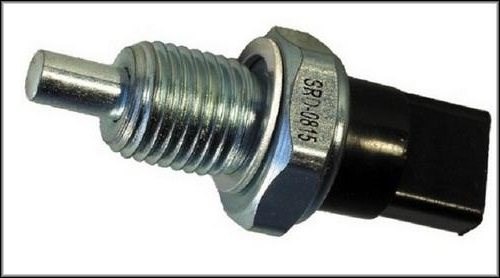

- корпус;
- шестигранник под ключ, резьба в металлической части корпуса для герметичного соединения с МКПП;
- возвратная пружина в корпусе;
- выдвижной цилиндрический штекер или кнопка активации;
- фишка или разъем для подключения к электросети.
Подведём итоги Для проверки подключите один щуп к аккумулятору, вторым прикоснитесь к предохранителю, а свободным концом предохранителя к второй клемме АКБ. При исправном предохранителе лампочка загорится.
Блок предохранителей новый
В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:
В таблице приведем распиновку блока предохранителей нового образца 2109:
| Обозначение реле | Что он делает: |
| К1 | Без него двигатель омывателя заднего стекла работать не будет |
| К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
| К3 | Обеспечивает работы стеклоочистителя лобового стекла |
| К4 | Защищает лампы стоп сигналов и габариты автомобиля |
| К5 | Обеспечивает работу фонарей дальнего света |
| К6 | Гарантирует работу устройства омывателя оптики |
| К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
| К8 | Звуковой сигнал или просто клаксон |
| К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
| К11 | Отвечает за работу устройства обогрева заднего стекла |
| К12 | Обеспечивает работу фонарей ближнего света |
| Номер предохранителя: | Сила тока: | Что он защищает: |
| F1 | 10А | Резервный (дополнительный) предохранитель |
| F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов |
| F3 | 10А | Задние фары стоп-сигнала, лампочки подсветки салона |
| F4 | 20А | Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
| F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
| F6 | 30А | Резервный предохранитель |
| F7 | 30А | Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
| F8 | 7,5А | Резервный предохранитель |
| F9 | 7,5А | Резервный предохранитель |
| F10 | 7,5А | Левая габаритная фара |
| F11 | 7,5А | Правая габаритная фара |
| F12 | 7,5А | Правая фара ближнего света |
| F13 | 7,5А | Левая фара ближнего света |
| F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
| F15 | Правая фара дальнего света | |
| F16 | 15А | Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
Плохое соединение
- К1 – реле очистителя фар;
- К2 – реле поворотников и аварийной сигнализации;
- К3 – реле стеклоочистителя лобового стекла;
- К4 – реле исправности ламп;
- К5 – реле стеклоподъемников;
- К6 – реле звукового сигнала;
- К7 – реле обогрева заднего стекла;
- К8 – реле дальнего света фар;
- К9 – реле ближнего света;
- F1-F20 – предохранители.
ИСПРАВНАЯ ПРОВОДКА, ИЛИ КАК ИЗБЕЖАТЬ ЗАМЕНЫ ПРЕДОХРАНИТЕЛЯ Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.
Строение предохранителя
Это очень простой элемент, что хочется подчеркнуть реально компактный, что упрощает их применение в машине. Он состоит:
- Из корпуса – обычно он состоит из пластика, редко металл, или керамика
- Контактной группы – это две ножки (или просто контакта), которые подключаются в сеть автомобиля
- Рабочий элемент – обычно это нить, или часть металлической пластины, которая при определенной силе тока разрушается, обычно перегорает или «испаряется».
Раньше в авто, вспомнить хотя бы наши «первые» ВАЗ, применялись цилиндрические предохранители с металлической полоской, обычно состоящей из алюминия и керамическим корпусом.
На данный момент применяется плоское строение, две плоских ножки, пластиковый корпус, и тонкая рабочая часть (обычно делается из тугоплавкого провода).
Замена предохранителя печки своими руками
Что делать, если перегорает предохранитель печки ВАЗ-2107
Что это за деталь, и какие с ней бывают неполадки?
- радар-детекторы;
- штурманы;
- воздушные компрессоры;
- мобильные платежи;
- мульти сплиттеры;
- другие автомобильные гаджеты.

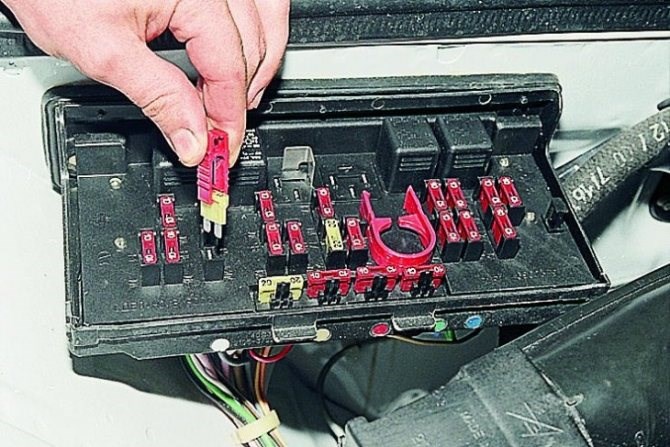

Износ Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.
Замена предохранителя печки ВАЗ-2110
Для замены выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.
Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.
Если предохранитель перегорел, заменяем его.
Помните: нежелательно отходить от рекомендованных 25 ампер как в большую, так и в меньшую сторону. Установка предохранителя с меньшим током разрыва цепи приведет к его быстрейшему перегоранию. А предохранитель на большее количество ампер может не уберечь электронику отопителя при скачке напряжения.
«Девятки», то есть ВАЗ 2109 бывают двух видов:
Мелкие неприятности Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.
