Автомобили Форд Фьюжен оборудованы двумя независимыми тормозными системами: рабочей и стояночной.

Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке.

Рабочая система тормозов Форд Фьюжен двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормоза, другой – левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включен вакуумный усилитель. Автомобили могут быть оборудованы антиблокировочной системой тормозов (АBS).

В зависимости от комплектации на автомобиль устанавливают систему экстренного торможения (ЕВА) и систему курсовой устойчивости (ESP).

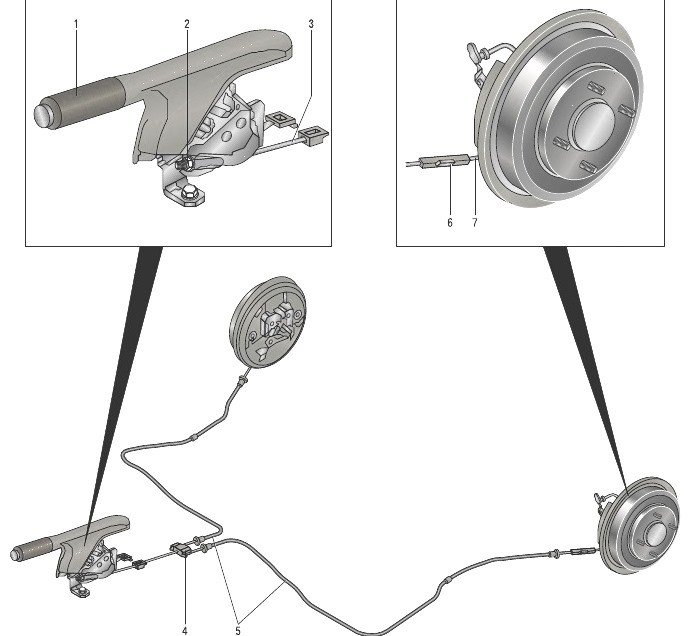

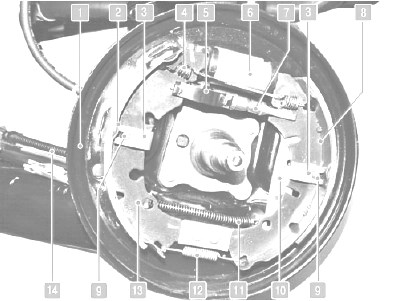

Стояночная тормозная система Форд Фьюжен имеет тросовый привод на тормозные механизмы задних колес.

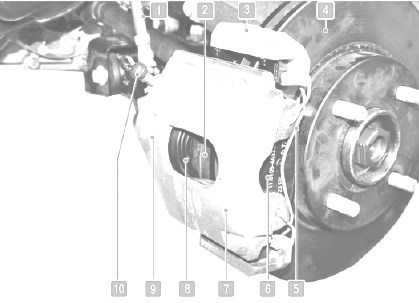

Рис.21. Тормоз переднего колеса автомобиля Форд Фьюжен

1 – тормозной шланг; 2 – внутренняя тормозная колодка; 3 – направляющая колодок; 4 – тормозной диск; 5 – пружинный фиксатор наружной колодки; 6 – наружная тормозная колодка Ford Fusion; 7 – суппорт тормозного механизма; 8 – защитный чехол поршня тормозного цилиндра; 9 – тормозной цилиндр; 10 – клапан выпуска воздуха

Тормоз переднего колеса Форд Фьюжн (рис.21) дисковый, с автоматической регулировкой зазора между колодками 2 и 6 и диском 4, с плавающей скобой.

Подвижная скоба образована суппортом 7 c однопоршневым рабочим цилиндром 9. Направляющая 3 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена направляющими пальцами, ввернутыми в резьбовые отверстия направляющей колодок.

Направляющие пальцы смазаны консистентной смазкой и защищены пластмассовыми втулками. В полости рабочего тормозного цилиндра установлен поршень с уплотнительным кольцом.

За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском.

При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, суппорт под воздействием силы реакции перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом силы прижатия колодок оказываются одинаковыми.

При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате между колодками и диском образуется небольшой зазор.

Рис.22. Главный тормозной цилиндр Форд Фьюжен

1 – толкатель поршней цилиндра; 2 – уплотнительное кольцо; 3 – бачок главного тормозного цилиндра; 4 – пробка бачка; 5 – датчик уровня тормозной жидкости; 6 – главный тормозной цилиндр Ford Fusion; 7 – винт крепления бачка

Почему горит ABS (лампочка, знак) после замены подшипника, ступицы, колодок, датчика

Панель приборов Форд Фьюжн: обозначения значков, описание индикаторов При заносе задней оси траектория корректируется подтормаживанием переднего колеса с наружной стороны поворота, а если необходимо – и обоих задних колес.

Не горит приборка

Когда на Фьюжен сама по себе гаснет панель – это может быть последствием нескольких проблем.

1. Перегорел предохранитель. Плавкая вставка заменяется и проблема уходит.


2. Повреждение проводки. Иногда провода могут перетереться или повредиться при вибрации. В этом случае, поврежденная магистраль выпаивается и заменяется на исправную.


3. Расшатывание колодок и контактов. Здесь нужно поправить или заменить уплотнители и все должно заработать.


4. Далее требуется проверить программное обеспечение. В определенных случаях, проблема бывает именно здесь.


5. Последним этапом нужно проверить непосредственно щиток. Здесь может перегореть плата – модуль не ремонтируется, его меняют целиком.

Конструкция тормозной системы и АБС автомобилей Форд Фьюжен

Описание значков на приборке Ford Fusion

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке. В неисправность в функционировании систем кузова подушек безопасности, обогрева стекла, центрального замка, электростеклоподъемников и т. Ford Fusion диагностика, коды ошибок и методы устранения их По всем вопросам пишите мне, я обязательно объясню все нюансы!

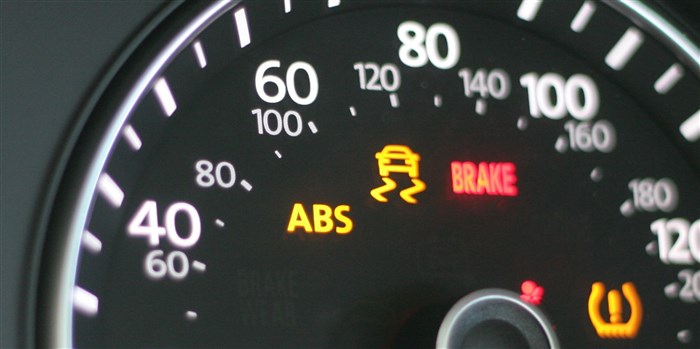

Горит знак АБС (ABS) на панели автомобиля.

1. Вооружиться герметиком или подобным средством.


2. Отключить питание от аккумулятора.


3. Нанести герметизирующий состав на все элементы электрики, где есть видимые трещины, повреждения, куда может просочиться вода.

Почему горит лампочка АБС (ABS) – причины, решения и последствия Автомобили Форд Фьюжен оборудованы двумя независимыми тормозными системами: рабочей и стояночной.

Как должен работать индикатор состояния АБС

При правильном выполнении функций, лампочка АБС горит, сообщая о разблокировке колес. Электронные внутренности поняли, что необходимо запустить ABS. Присутствие других индикаторов (например, ЕСП) позволят автомобилю справиться с мокрой дорогой или гололедом самостоятельно.

Обычно сигнал срабатывает из-за неполадок. Вот когда горит ошибка АБС:

• датчики засорены пылью, влагой, грязью;


• заржавел датчик;


• неполадки с ЭБУ: прибор зажигает индикаторы самопроизвольно, без причины;


• шалит ходовая, смещая датчик АБС;


• сгорел предохранитель.

Знак АБС горит в любых авто, не зависимо от их класса, назначения или того, в какую часть установлен привод – переднюю, заднюю или обе. Как пример – линейка авто Volkswagen конца 90-х: в ней чек АБС срабатывал, даже если неисправность не касалась тормозной системы.

Что делать, если загорелась лампочка ABS?

Причины появления ошибки АБС

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате между колодками и диском образуется зазор. Педаль тормоза на автомобилях с автоматической коробкой передач установлена на отдельном кронштейне под панелью приборов. Неправильная работа бортового компьютера По всем вопросам пишите мне, я обязательно объясню все нюансы!

Поломка датчика

• некорректная работа датчиков в колесах авто;


• неполадки с блоком управления антиблокировочной тормозной системы;


• неисправность кабелей, ответственных за передачу сигнала;


• венец на ступице (передней или задней), с которого АБС считывает информацию, испортился.

Почему лампочка АБС продолжает моргать и хаотично включаться? При торможении поршень под давлением жидкости прижимает внутреннюю тормозную колодку к диску Ford Fusion, суппорт под воздействием силы реакции перемещается на пальцах, и наружная колодка тоже прижимается к диску, при этом силы прижатия колодок оказываются одинаковыми.

Как стереть ошибки?

Как правило, код ошибки состоит из пяти буквенных и цифровых символов. Первый символ обозначается четырьмя латинскими буквами:

• Р – ошибка в работе двигателя или автоматической коробки передач (powertrain codes);


• В – неисправность в функционировании систем кузова – подушек безопасности, обогрева стекла, центрального замка, электростеклоподъемников и т.д. (body codes);


• С – неисправности в ходовой системе (chassis codes);


• U – неисправности в электронных блоках (network codes).

Второй знак (первая цифра) обозначает следующее:

Третий знак (вторая цифра) непосредственно свидетельствует о повреждении в одной из систем автомобиля:

• 1 или 2 – неисправность в системе подачи воздуха или топлива;


• 3 – повреждение в системе зажигания;


• 4 – дополнительная диагностика;


• 5 – неисправность в системе холостого хода;


• 6 – повреждение в бортовом электронном блоке или в электрической цепи;


• 7 или 8 – повреждения в трансмиссии;

Последние знаки (третья и четвертая цифры) обозначают порядковый номер повреждения согласно перечню производителя.

Полный список кодов ошибок Ford Fusion можно узнать, перейдя по этой ссылке.

Кроме того, могут отображаться следующие коды:

• Р0949-60, Р1750-60 – не завершено программирование адаптивного сканера;


• Р2789-60 – предел программирования адаптации сцепления;


• Р0810-20 – датчик положения узла сцепления;


• U041520 – отсутствие коммутационной информации.

Комплексная компьютерная диагностика автомобиля должна производиться не реже, чем через 30 тыс. километров пробега.

Лампочка ABS: что это такое и для чего она нужна?

1. блок реле и предохранителей за перчаточным ящиком;


2. выключатель (замок зажигания);


3. медиасистема;


4. блок аудиосистемы и навигационного комплекса;


5. диагностический разъем.

После замены колодок

Индикатор загорается, сообщая о выключении двигателя; также возможно отображение информационного сообщения. См. Авто-Старт-Стоп. См. Информационные сообщения

Форд Фьюжен Горит Лампочка Абс Причина

Ford Fusion . СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ

При включении зажигания загораются следующие сигнализаторы и индикаторы:

Если сигнализатор/индикатор не загорается при включении зажигания, это указывает на неисправность соответствующей системы. Система должна быть проверена механиком, прошедшим надлежащую подготовку.

Если она загорается во время движения, это указывает на неисправность. Тормоза будут по-прежнему нормально работать (без антиблокировочной системы тормозов), если лампа предупреждающего сигнала тормозной системы не горит. Проверьте автомобиль у авторизованного дилера.

Индикатор загорается, когда система включена. См. Автоматическое управление дальним светом фар.

Если этот сигнализатор загорается во время движения, это указывает на неисправность. Выключите все ненужное электрооборудование. Незамедлительно проверьте автомобиль у авторизованного дилера.

Индикатор загорается, когда система отключена, или в комбинации с информационным сообщением. См. Blind Spot Monitor. См. Информационные сообщения.

Включается при включении стояночного тормоза при включенном зажигании.

Если эта предупреждающая лампа включается во время движения, убедитесь в том, что стояночный тормоз выключен. Если стояночный тормоз не включен, эта лампа сигнализирует о низком уровне тормозной жидкости или неисправностях в тормозной системе. Незамедлительно проверьте автомобиль у авторизованного дилера.

Индикатор загорается при включении данной функции. См. Использование системы круиз-контроля.

Включается при включении лампы левого/правого указателя поворота или аварийной световой сигнализации. Если индикаторы не выключаются или мигают чаще, проверьте, не перегорела ли лампа. См. Замена ламп.

Не продолжайте поездку, если этот индикатор горит, несмотря на то что уровень соответствует норме. Незамедлительно проверьте автомобиль у авторизованного дилера.

После замены подшипника

Что делать, если загорелся знак АБС? О наличии ошибок функционирования того или иного узла сообщает бортовой компьютер. На дисплее будет отображен код, соответствующий определенной неполадке.

АБС в авто

Антиблокировочная система позволит сохранить управление над авто во время резкого торможения. При ее отсутствии колеса авто просто заблокируются в период экстренного торможения, из-за чего водитель потеряет управление, несмотря на попытки развернуть авто и остановить его.

Причины неисправности АБС в автомобиле:

• Загрязненные передние или задние датчики АБС. По этой причине они не смогут передать точную информацию, из-за чего будут сделаны ошибочные выводы о работоспособности датчиков;


• Поломка датчика вращения колеса;


• Проблемы с венцом на ступице;


• Потеря связи между датчиками и блоком, из-за чего информация не передается правильно;


• Поломка модуля.

Не стоит путать проблемы с ABS с проблемами тормозной системы автомобиля в целом. О проблемах с тормозной системой на панели приборов автомобиля свидетельствует красный восклицательный знак.

Регламент диагностики

• Отключить клемму АКБ на 20-30 минут для сброса электроники и восстановления после подключения АКБ. Порой это помогает устранить проблемы самой электроники, и приборная панель начнет правильно отображать информацию;


• Заставить работать ABS «вручную». Достаточно на пустой и ровной дороге разогнать автомобиль до 40 километров в час и резко нажать на педаль тормоза для полного торможения. Если лампочка на панели приборов не перестанет гореть, значит проблема требует внимания со стороны мастера автосервиса;


• Осмотреть передние и задние датчики АБС и блоки, проверить их целостность и соответствие первоначальному виду. Возможно, датчик на одном колесе изогнут и поврежден, из-за чего мог загореться знак трех букв на панели приборов. Это позволит точно понять для себя причину проблемы;


• Проверить состояние проводов и контактов. Если во время передвижения, знак АБС загорается и отключается, то проблема именно в проводах и контактах.

Код ошибки указывает на отсутствие сигнала определенного датчика вращения колеса Полный список кодов ошибок Ford Fusion можно узнать, перейдя по этой ссылке.
