Нет Зарядки Ваз 2114 Горит Лампочка • Как снять генератор

Часто встречающиеся проблемы АКБ

С точки зрения автолюбителя, садящегося за руль транспортного средства, автомобильный аккумулятор является неисправным в том случае, когда батарея не крутит, то есть не выдает требуемого напряжения либо заряда. Причинами подобного поведения батареи могут быть разные явления. Приведем несколько распространенных проблем эксплуатации аккумулятора, с которыми сталкиваются водители:

Как видим, лампочка на панели приборов может ощутимо помочь водителю. Следя за тем, горит она или не горит, автомобилист способен буквально спасти свой аккумулятор, отправившись в автотехцентр, где ему быстро и квалифицированно помогут.

Но не стоит спешить отдавать свои деньги работникам станций технического обслуживания, увидев, что лампочка горит или, наоборот, не зажигается. Возможно, аккумулятор на вашем «железном коне» быстро разряжается из-за банального недозаряда. Такое явление очень часто наблюдается при частых, но весьма кратковременных поездках.

Допустим, вы каждый день отправляетесь на работу на своем авто, затрачивая на поездку не более 10–15 минут. Понятно, что за столь короткое время аккумулятор заряжается некачественно (получает недостаточный заряд), зато при каждом пуске он исправно отбирает необходимый ему заряд. Подобную проблему аккумулятора вы в состоянии решить и самостоятельно, осуществив его нормальную зарядку.

Не горит лампочка зарядки аккумулятора ВАЗ 2114: при включении зажигания, не загорается индикатор на панели приборов.

Теория «на пальцах»: как все работает

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если аккумулятор сильно вздулся либо на его корпусе появились какие-либо механические повреждения, рекомендуется обратиться к специалистам, которые посоветуют вам, что делать с АКБ. Кроме того, покупая аккумулятор для ВАЗ 2115, следует также учесть и объем двигателя в данном случае оптимальным вариантом являются АКБ емкостью 55-66 Ач. На приборной панели ВАЗ-2114 горит лампочка аккумулятора По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как проверить регулятор напряжения генератора ВАЗ 2114: расположение реле зарядки

• плохая фиксация аккумулятора в моторном отделении, приводящая к повреждениям непосредственно АКБ или проводов, подходящих к ней;


• слабый контакт на клеммах, вызывающий разрушение и окисление соединений;


• частые запуски мотора и продолжительное функционирование стартера, которые приводят к тому, что аккумулятор очень сильно разряжается;


• использование АКБ в тех случаях, когда генератор находится в неисправном состоянии (отмечается перезаряд либо батарея полностью разряжается).

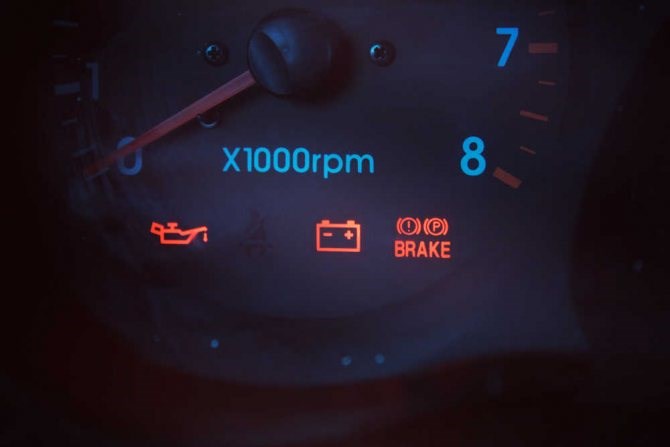

На панели приборов ВАЗ 2114 горит лампочка аккумулятора: что это означает Почему горит лампочка зарядки аккумулятора?

Способы устранения проблем с АКБ

В первую очередь нужно проверить зарядку АКБ, когда работает двигатель. При нормальной подзарядке напряжение будет находиться в пределах 13,6 — 14,2 Вольта. Если заряд слабый, значение будет ниже 12 Вольт (автор видео — ВАЗ 2101-2107 ремонт и обслуживание).

Читайте также: «За 70.000 километров пробега остаток протектора составил 5 миллиметров». Какие «народные» шины выбирают таксисты и не нарадуются?

Для устранения неисправностей нужно подготовить инструкцию со схемой электрического оборудования автомобиля ВАЗ 2110 и необходимый инструментарий:

• пассатижи;


• плоскую и крестовую отвертки;


• мультиметр;


• контрольную лампочку на 12 В;


• нож;


• наждачную бумагу.

Существуют следующие способы устранения неисправностей, которые можно определить по тому, как горит лампа аккумулятора и тухнет:

Извините, в настоящее время нет доступных опросов.

Горит аккумулятор на панели приборов ВАЗ 2114, 2115: причины неисправности, тусклое свечение

• трехфазный синхронный генератор с обмоткой возбуждения;


• диодный выпрямитель (скомпонован в одном корпусе с генератором);


• аккумуляторная батарея;


• реле-регулятор напряжения (механический или электронный);


• реле лампы индикации наличия зарядки;


• индикаторная лампа зарядки аккумулятора.

Генератор работает но не заряжает аккумулятор

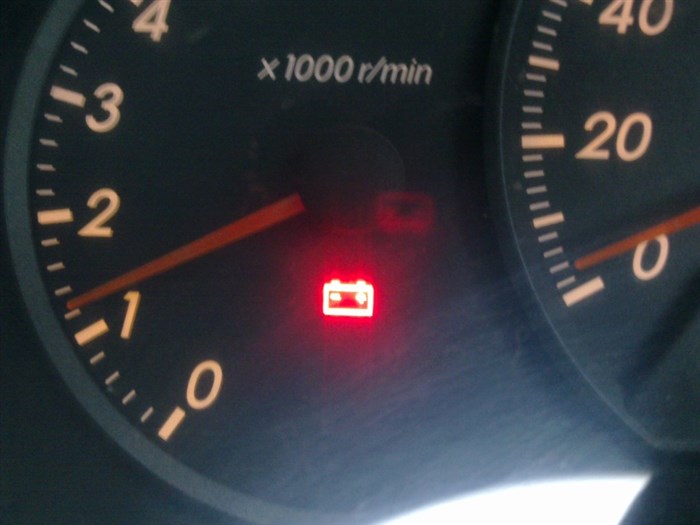

Горит лампочка аккумулятора на ВАЗ

Почему тускло горит значок аккумулятора на приборной панели?

Тусклое свечение «красного аккумулятора» на панели означает слабый заряд тока. Чтобы убедиться в этом, стоит поднять обороты двигателя, и лампочка должна потухнуть.

Данная проблема возникает, когда окислились соединения цепи генератора с аккумулятором, износились щётки, растянулся ремень. Также часто неполадка кроется в диодном мосту или соединениях с обмотками статора. Стоит обратить внимание на соединения регулятора напряжения с корпусом генератора — здесь тоже может скрываться причина проблемы.

Неисправности в работе ремня ГРМ

1. Износ щёток. Нужно заменить как сами щётки, так и держатели.


2. Окислились контактные кольца. Берём WD или бензин и протираем их.


3. Повреждён регулятор напряжения. Нужно заменить его. “Как заменить регулятор напряжения?“.


4. Замыкание в положительных вентилях. Для этого нужно поменять выпрямительный блок.


5. Проскальзывает ремень генератора. Нужно подтянуть или заменить его.


6. Обрыв ремня — ставим новый.


7. Износ подшипника. Здесь поможет только его замена. «Как заменить подшипник генератора?».

Разрушение обмоток Если вы обнаружили, что значок заряда аккумулятора на Калине горит при запущенном силовом агрегате, это означает, что генератор по какой-то причине не в состоянии обеспечить электричеством бортовую сеть, поэтому для работы приборов расходуется запас электроэнергии АКБ.

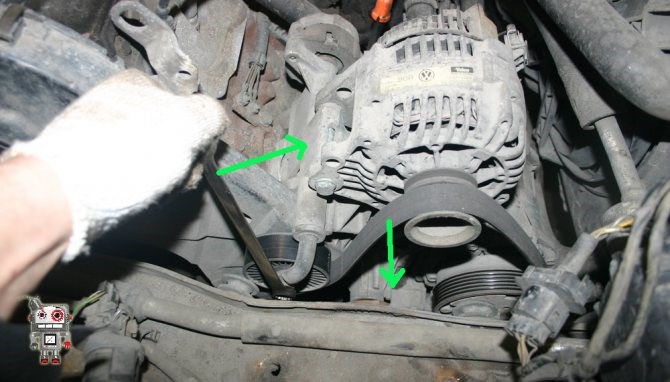

ПРОВЕРКА ГЕНЕРАТОРА ВАЗ 2114

Выявляя причину, почему не тухнет лампочка зарядки аккумулятора, вам потребуется помощь ещё одного человека, который должен сесть на место водителя, завести четырнадцатую и держать обороты двигателя в пределах 3-3.5 тыс. Во время проверки должна быть включены все потребляющие электроэнергию системы – дальние фары, печка, стеклообогреватели, магнитофон.

Проверка генератора требует наличие тестера, определяющего уровень подаваемого напряжения.

При нормальном функционировании генератора четырнадцатой (как и ВАЗ 2115 и ВАЗ 2113), он должен составлять 13,2-13,7 В.

В случае более низкого показателя – проблема в замкнувшей, либо оборвавшейся обмотке генератора. Также обмотка могла попросту окислиться за время эксплуатации.

Окислившиеся провода обмотки лечатся протиранием растворителями – ацетоном, толуолом, либо бензином. Если осмотр генератора выявил наличие потерявшего эластичность, либо порвавшегося ремня, его нужно подтянуть или заменить новым.

Стоимость нового генератора составляет порядка 3 тысяч рублей. Как свидетельствуют отзывы владельцев ВАЗ 2114, лучше всего себя зарекомендовали генераторы 2170 115А К3АТЭ.

Часто встречающиеся проблемы АКБ

Не горит лампа зарядки.

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

С точки зрения автолюбителя, садящегося за руль транспортного средства, автомобильный аккумулятор является неисправным в том случае, когда батарея не крутит, то есть не выдает требуемого напряжения либо заряда. Существуют следующие способы устранения неисправностей, которые можно определить по тому, как горит лампа аккумулятора и тухнет. Аккумулятору не хватает заряда По всем вопросам пишите мне, я обязательно объясню все нюансы!

ЗАМЕНА

1. Вышел из строя предохранитель аккумулятора;


2. Проблемы с диодным мостом;


3. Замкнула проводка;


4. Проблемы с генератором;


5. Аккумулятор попросту разрядился;


6. Порвался ремень генератора;


7. В реле генератора проскакивают пропуски;


8. Растянулся ремень вентилятора охлаждения.

Как найти неисправность Это типичная ситуация, с которой сталкивались многие автомобилисты, владеющие машинами разных марок, моделей и возраста.

ВЫЯВЛЕНИЕ ПРИЧИН НЕИСПРАВНОСТИ

И так, на панели приборов горит аккумулятор. Что делать? Если свет горения яркий, значит причина, скорее всего, в полностью разряженном аккумуляторе.

Когда в АКБ перестает поступать энергия, он начинает работать как обычная батарея, отдающая свой заряд использующим электричество коммуникациям. В лучшем случае заряда аккумулятора хватит на 1 час, однако если вы давно не заряжали аккумулятор стационарно, и того меньше.

Слабая зарядка аккумулятора ВАЗ 2114 является следствием вышедшего из строя генератора энергии, который не справляется со своими функциями.

Генератор – устройство, функциональное назначение которого – преобразование механической энергии, образовывающейся в процессе вращения коленвала, в электроэнергию. Генератор является «сердцем» автомобиля, которое питает как аккумулятор, так и остальные системы, для функционирования которых необходимо электричество.

Можно выделить восемь основных причин, из-за которых на панели приборов горит лампочка аккумулятора:

1. Вышел из строя предохранитель аккумулятора;


2. Проблемы с диодным мостом;


3. Замкнула проводка;


4. Проблемы с генератором;


5. Аккумулятор попросту разрядился;


6. Порвался ремень генератора;


7. В реле генератора проскакивают пропуски;


8. Растянулся ремень вентилятора охлаждения.

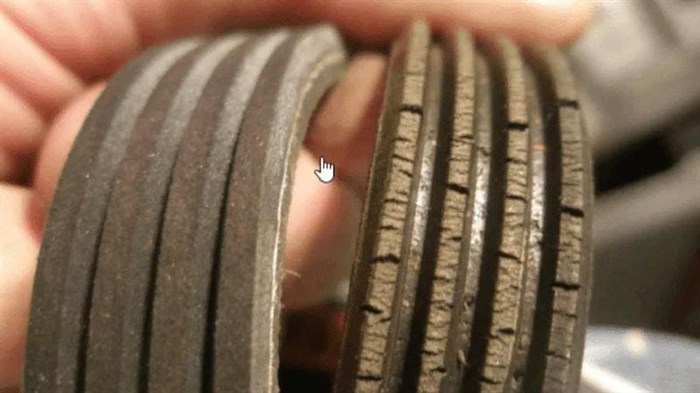

Порваный ремень генератора

Если горит значок аккумулятора, то машину необходимо тут же остановить, поскольку генератор может выдавать как недостаточный уровень электричества, который чреват лишь тем, что аккумулятор разрядится, и вы не сможете продолжить езду без его замены, так и чрезмерное количество энергии – проблема более серьезная, которая может вывести из строя всю электронику автомобиля.

ВЫЯВЛЕНИЕ ПРИЧИН НЕИСПРАВНОСТИ

• Без нагрузки с отключенным зажиганием и снятой клеммой «минус».


• Под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Принцип работы контрольной лампы на ВАЗ 2110 Проверку плавкого предохранителя можно осуществлять на любом этапе. Если перемычка целая, необходимо убедиться в плотном контакте предохранителя с гнездом – иногда он ослабевает и становится причиной обрыва цепи.

РЕГУЛЯТОР НАПРЯЖЕНИЯ

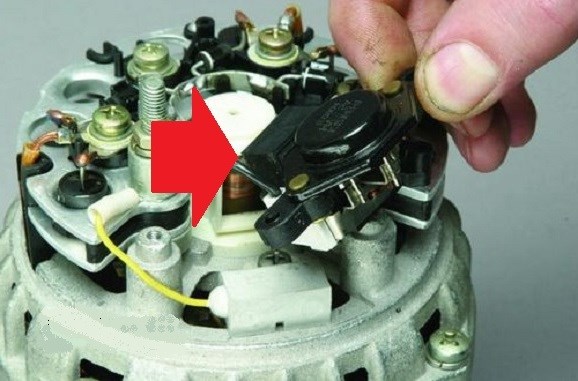

Найти, где находится реле генератора ВАЗ 2114, нетрудно. Это устройство расположено в задней части самого генератора под пластмассовой крышкой. Где находится реле зарядки на ВАЗ 2114 – вопрос на засыпку. Дело в том реле зарядки, реле генератора и регулятор напряжения на ВАЗовской 14-ой в общем является одним и тем же единым устройством. Его еще называют реле-регулятором.

Реле зарядки на ВАЗ 2114 похоже на большую черную таблетку, на конце которой есть две графитовые щетки (щеточный узел). Если идет слабая зарядка или ее совсем нет, проводится проверка регулятора напряжения.

Месторасположение регулятора напряжения

ДИАГНОСТИКА РЕЛЕ-РЕГУЛЯТОРА

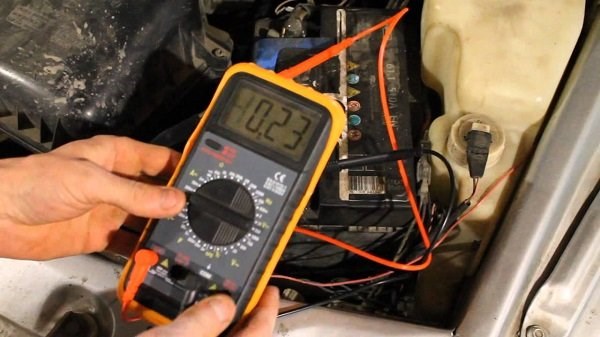

Проверка работоспособности генератора на ВАЗ 2114 всегда начинают с замера напряжения бортовой цепи на заведенном двигателе. Замер удобнее всего делать с помощью цифрового мультиметра:

1. Настраиваем мультиметр на измерение напряжения и выставляем верхний предел 20 Вольт;


2. Подсоединяем щупы прибора к аккумулятора и измеряем вольтаж на выключенном двигателе. Вольтметр должен показать где-то от 12,5 до 13 Вольт;


3. Запускаем двигатель, показания прибора при хорошем исправном генераторе должны увеличиться где-то до 14 Вольт (может быть чуть больше);


4. На работающем моторе включаем нагрузку (дальний свет, габариты, обогрев заднего стекла, моторчик печки на максимальные обороты). Смотрим на показания мультиметра – прибор не должен на холостых оборотах показывать менее 13,2 Вольт, а лучше, если этот показатель будет в пределах 13,8-13,9.

Проверка регулятора напряжения генератора может проводиться и на снятом устройстве. Проверяется устройство в сборе с щеточным узлом. Для этого:

1. Массовый вывод (минус) «таблетки» соединяем проводом с минусом аккумулятора.


2. На выводы «Б» и «В» от АКБ подаем питание (12-14 Вольт).


3. Автомобильную лампу на 1-3 Ватт подключаем к графитовым щеткам. При исправном реле-регуляторе лампа должна загораться.

Суммируя результаты обеих проверок, делаем выводы:

• Если лампа горит при первой проверке, а при второй не горит, то регулятор напряжения исправный;


• Если лампа горит при обеих проверках – регулятор имеет пробой;


• Если не горит при ни том, ни в другом случае – в устройстве имеется обрыв между щетками или контактами.

ЗАМЕНА

Удобное расположение регулятора напряжения ВАЗ 2114 позволяет его достаточно легко поменять, не снимая самого генератора.

Почему горит лампочка зарядки аккумулятора: причины и неисправности

1. Отсоединяем клеммы аккумуляторной батареи;


2. Отворачиваем ключом гайку на 10, и отводим в сторону плюсовые провода, идущие к генератору (красного и черного цвета);


3. Сдергиваем фишку с тонким проводом;


4. Демонтируем заднюю пластиковую крышку генератора. Она крепится на трех зажимах, и для ее снятия зажимы необходимо отогнуть;


5. Реле-регулятор крепится на двух винтах. Берем крестовую отвертку и откручиваем винты;


6. «таблетка» остается висеть на проводе. Аккуратно вытаскиваем штекер с устройства и демонтируем регулятор;


7. Установку новой детали производим в обратном порядке.

Что делать, если загорелась лампочка отсутствия зарядки аккумулятора Без помощи другого человека здесь не обойтись. Просим знакомого сесть за руль, завести двигатель и педалью газа поднять обороты на уровень 3000-3500. При этом должны быть включены лампы дальнего света фар, стеклообогреватель заднего стекла печка. Тестером проверяем АКБ и подаваемое напряжение, которое должно быть в районе 13,2-13,6 вольт.
