Рено Флюенс не Горит Ближний Свет Фар… Предохранитель габаритов

Какие лампы перегорают чаще?

Не стоит надеяться, что дорогая продукция Philips будет гореть реже, чем китайский «Маяк», как раз наоборот.

Здесь проблему нужно искать не в качестве товара или производителя, а в особенностях функционирования автомобильной электроники и ее конструкции. Кроме того, не следует забывать о ряде факторов, влияющих на срок службы осветительных приборов, но ниже.

Ближний свет, расположенный слева от водителя, как правило, перегорает чаще, чем справа.

Это связано с тем, что провода, идущие от блока коммутации к фарам, имеют разную длину и соответственно разное сопротивление (R).

Из физики мы знаем, что сила тока обратно пропорциональна величине сопротивления.

То есть, если к левой фаре идет провод длиной, равной половине правого, а это действительно так, то пусковой ток пойдет на нее вдвое, что сокращает срок службы прибора.

На большинстве современных автомобилей ближний свет фар включается автоматически при запуске двигателя. В этот момент двигатель только начинает набирать обороты и работает нестабильно, стартер перестает вращаться, а генератор начинает работать, зарядный ток начинает течь к аккумулятору.

Все эти режимы переключения отрицательно сказываются на работе электроники, в том числе осветительных приборов.

Итак, если есть возможность, а на многих машинах она есть, сначала запустите двигатель, а через некоторое время включите ближний свет фар, а точнее ходовые огни, если они есть.

Кроме того, чтобы продлить «жизнь» ламп, многие мастера устанавливают специальные платы плавного включения ближнего света, сварочные диоды, реле дальнего света, но это уже отдельная история и для рядового автомобилиста решение непростое.

Предохранители и реле Renault Fluence, схема и описание

1. Неисправность реле генератора: как правило, меняется. Необходимо обратиться к специалисту;


2. Были случаи, когда в сильный мороз автомобильный генератор на короткое время выдавал напряжение более 15 вольт. Это приводило к перебоям в ближнем свете, если их включать сразу после запуска двигателя. Чтобы этого не произошло, включать ближний свет следует только после предварительной работы сильноточного потребителя (внутреннего отопителя и т.д.). Те завели машину, включили обогрев, дали поработать 30-60 секунд на полном режиме, затем включили ближний свет фар.

Почему часто перегорает лампа ближнего света, вникаем в суть проблемы Пример доступа к блоку и замены предохранителя прикуривателя смотрите в этом видео.

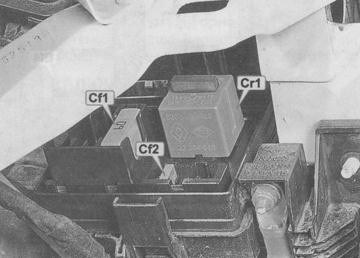

Блоки возле АКБ Рено Флюенс

Возле аккумуляторной батареи расположены 2 блока.

Схема блока плавких вставок высокой мощности Рено Флюенс

1. 70А — дополнительный отопитель салона


2. 80А — блок предохранителей и реле в салоне


3. 80А — блок предохранителей и реле в салоне


4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне


5. 30А — дополнительный отопитель


6. 50А — ЭБУ АБС с ESP

В некоторых комплектациях встречается, отдельно расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.

Схема блока отключения АКБ

• F1 — 190A Стартер


• F2 — 50A блок предохранителей и реле в салоне


• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне


• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор


• F5 — 80A электроусилитель рулевого управления


• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1


• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Замена лампы ближнего света Рено Флюенс: инструкция

• A — Не используется


• B — Реле подогревателя топлива (450)


• C — Реле света заднего хода (602)


• D — Не используется


• F1 — 80A блок интерфейса отопителя (1550)


• F2 — 70A блока предпускового подогрева (257)


• F3 — 50A ЭБУ коробки передач (119)


• F4 — 80A блок интерфейса отопителя (1550)


• F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)


• F6 — 20А Подогревателя топлива (449)


• F7 — Не используется


• F8 — 30А — Управления реле электровентилятора (234)


• F9 — Не используется

Предохранители и реле Рено флюенс

Месторасположение винтов крепления блок-фары

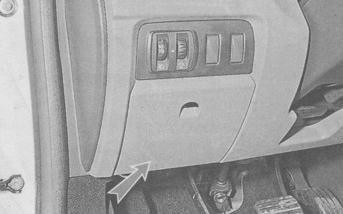

Блок предохранителей в салоне Renault Fluence

Он расположен с левой стороны руля, за крышкой.

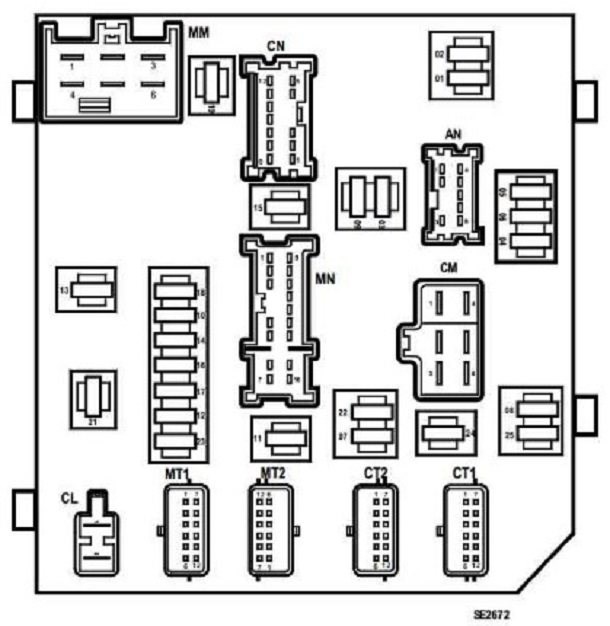

Фото схемы

• РА 70А — силовое реле (+ аккумулятор) с задержкой отключения (без отключения при пуске)


• РБ 70А — силовое реле (+ аккумулятор) с задержкой отключения (с отключением при пуске)


• RC 40C — реле обогрева заднего стекла


• РД 20А — реле звукового сигнала

Предохранитель прикуривателя

Предохранитель №3 отвечает за передний прикуриватель и предохранитель №3 отвечает за задний штекер – 4 номинала на 10А.

Пример доступа к блоку и замены предохранителя прикуривателя смотрите в этом видео.

Дополнительные элементы

Он расположен в кабине, в нижней левой части приборной панели, сбоку от рулевой колонки.

• F1 — 40A Предохранитель питания реле электрического стеклоподъемника (703), управление реле безопасности детей (750)


• Ф2 —


• F3 —


• F4 —


• A — 40A Реле стеклоподъемника


• B — 40A Детское реле заднего стеклоподъемника (750)


• С — 70А 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона

Этот блок реле находится под пассажирским сиденьем: 40А реле «+» при работающем двигателе для питания обогревателей водительского и пассажирского сидений.

Рено дастер не горит ближний свет причина — Все о Лада Гранта

• F1 — стартер 190А


• F2 — Блок предохранителей и реле 50 А в салоне


• F3 — Блок предохранителей и реле 80 А (блок коммутации и управления) в моторном отсеке 1, блок предохранителей и реле в салоне


• F4 — Блок предохранителей 300/190 А и реле в отсеке двигателя 2/генератора


• F5 — электроусилитель руля 80А


• F6 — 35А электронный блок управления двигателем (ECU)/блок предохранителей и реле (блок коммутации и управления) в моторном отсеке 1


• F7 — Блок предохранителей и реле 5А (блок коммутации и управления) в моторном отсеке 1

Предохранители рено флюенс: где находятся, замена Основной блок предохранителей в салоне Рено Флюенс расположен со стороны водителя, в нижней части панели управления за защитной крышкой.

Какие ключи и принадлежности нужны

Замена лампочки в Рено Флюенс довольно проста, но тем не менее частичную разборку автомобиля сделать придется, поскольку до крышки люка блока ближнего света без демонтажа фары добраться невозможно. Из инструментов и принадлежностей нам понадобятся:

Если все готово, пора начинать замену лампочки ближнего света. Открываем капот и находим винты крепления фары. На каждой фаре их три: два Т-30 и один Т-20.

Месторасположение винтов крепления блок-фары

Отворачиваем их. Покачиваем блок фару и тянем вперед по ходу автомобиля. В результате она выдвинется на 5-7 сантиметров – больше и не требуется.

Снятие блок-фары

Если в твоем распоряжении не оказалось ключа Т-30, то можно воспользоваться обычным рожковым или торцовым ключом: винты Т-30 на головке дополнительно имеют шестигранную насечку. По сути, это не винты, а болты.

Винты Т-30 имеют насечку под обычный рожковый ключ

Теперь мы можем добраться до крышки, закрывающий люк. Крышка резиновая, снимаем ее, просто потянув за специальный лепесток.

Снятие крышки с люка

В люке мы увидим колодку питания, надетую на цоколь лампочки ближнего света. Сам световой прибор крепится при помощи пружинного фиксатора, который я отметил красной стрелкой.

Открытый люк фары

Снимаем колодку и, сжав пружинный фиксатор, откидываем его.

Снятие пружинного фиксатора лампочки

Теперь лампочку можно просто вынуть. Снимаем сгоревшую и на ее место устанавливаем новую.

Если новая лампочка галогенная, то браться за ее цоколь голыми руками нельзя! Именно для этого случая я указал в принадлежностях хлопчатобумажные перчатки. Нет перчаток – подойдет чистая хлопковая ткань, к примеру, носовой платок.

Надеваем на цоколь новой лампочки колодку питания и, прежде чем поставить фару на место, включаем ближний свет. Горит? Выключаем, надеваем защитную крышку на лючок, задвигаем фару на штатное место и закрепляем ее.

Перегорают лампы ближнего света на Шевроле Лачетти, Нива, Калина, Рено Логан, Форд Фокус 2, Приоре, Great Wall Hover Н5, что делать, причины

Обозначение для рестайлинговых

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Это связано с тем, что провода, идущие от блока коммутации к фарам, имеют разную длину и соответственно разное сопротивление R. 80А Блок предохранителей и реле блок коммутации и управления в моторном отсеке 1, блок предохранителей и реле в салоне. Какие лампы перегорают чаще? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Дополнительные элементы

• найти в сервисной книжке код разблокировки;


• ввести его, используя кнопки радиоприемника с цифрами 1-4. При этом каждая кнопка отвечает за свой разряд кода (он четырехзначный);


• зажать на 5 секунд клавишу с цифрой 6.

Процесс замены Итак, если есть возможность, а на многих машинах она есть, сначала запустите двигатель, а через некоторое время включите ближний свет фар, а точнее ходовые огни, если они есть.

Обозначение для рестайлинговых

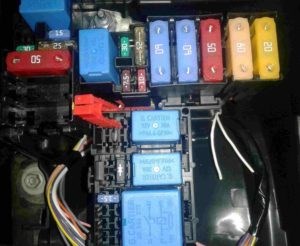

Блок под капотом

В исполнении данного блока также возможны варианты. Полную схему с расшифровкой тут.

Блок в салоне

Распиновка предохранителей на 260-2

1. Резерв


2. 25А — Блок управления электрооборудование, лева блок-фара, правая блок фара


3. 5А — Полноприводная трансмиссия (4WD)


4. Резерв / 15А Дополнительный блок управления электрооборудование


5. 15А Разъем для подключения дополнительного оборудования сзади (розетка)


6. 5А — Блок управления электрооборудование


7. Резерв


8. 7,5А — Нет данных


9. Резерв


10. Резерв


11. Реле А — Блокировка задних стклоподъемников

Распиновка на 260-1 (основная плата)

За прикуриватель отвечает предохранитель номер 33.

Реле 703: В — Резерв, А — Дополнительная розетка в багажном отделении

p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>

Надеемся, что данный материал был Вам полезен. А если есть что добавить, пишите в комментариях.

На левой фаре работает все, кроме ближнего света.

Линии правой и левой фары свои судя по схеме (определил по схеме комблока — две линии со своими предохранителями, но после них приходят на одно реле)?
Сколько реле на включение ближнего света — 1 или 2 (определил — ОДНО. На схеме коммутационного блока поз 17)?
Возможно ли, что это глюк электроники (ЦЭКБС)?

Подмена лампы ближнего света Рено Дастер

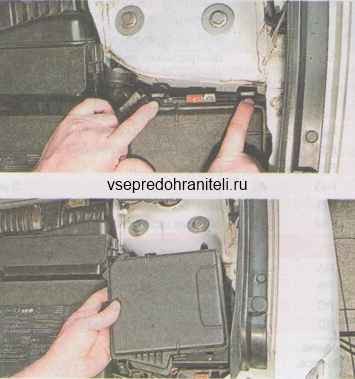

Как снять блок реле и предохранителей

• К1 — Реле большой скорости вентилятора системы охлажде­ния


• К2 — Реле кондиционера


• КЗ — Реле малой скорости вентилятора системы охлаждения


• К4 — Реле топливного насоса и катушек зажигания


• К5 — Главное реле системы управления двигателем


• К6 — Не используется


• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.


• К8 — Реле вентилятора отопителя

Блоки возле аккумулятора Решение проблемы можно найти в установке на место габаритов диодных аналогов, которые меньше греются или установке специального реле, которые бы выключало габаритные огни при включенных ближних огнях. Если у вас есть свое решение проблемы пишите в комментариях.

Способы диагностики Рено Флюенс

Рено Флюенс имеет стандартный OBD2, который устанавливается на все современные автомобили компании Рено. На данный момент имеется несколько способов провести диагностику автомобиля.

Первый – приобрести кабель, с помощью которого можно прочитать и стереть все имеющиеся ошибки. Второй – можно воспользоваться Bluetooth адаптером, который с помощью телефона так же может считать все ошибки. Для сканирования можно воспользоваться как стандартными, так и самодельными программами, написанными местными мастерами.

Самым известным и популярным среди авто-сервисов является Renault Can Clip. Данную программу используют практически все дилеры авто гиганта.

Лучшим вариантом будет скачать именно эту программу, так как другие менее стабильны, есть возможность повредить прошивку. После данной экономии можно попасть на более крупную сумму.

Предохранитель сигнала

1. Обесточить машину. Если не убрать напряжение, можно спровоцировать короткое замыкание.


2. Вскрыть крышку монтажного блока и найти нужный элемент. Для облегчения поиска, на внутренней стороне защитной панели нанесена принципиальная схема модуля.


3. Используя специальные щипцы или пинцет, вынуть поврежденный элемент и установить на его место новый.


4. После замены собрать все в обратном порядке.

Обогрев сидений Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера Как показывает практика, самой распространенной причиной сгорания плавких деталей является подключение к сети приборов, потребляющих много напряжения. Голосование Можете ли вы самостоятельно заменить блок предохранителей?

Что не нужно делать

Ниже даны рекомендации, благодаря которым вы продлите срок службы не одной лампе ближнего света:

1. Заводите и глушите автомобиль при выключенных фарах, габаритах и стопах;


2. Одна сгоревшая лампа приводит к повышению напряжения в бортовой сети на 0.05 – 0.1 вольт. Поэтому замену изделия нужно проводить как можно быстрее. Не ездите с одним перегоревшим источником света, не важно фара это или подсветка номера.


3. Перед включением ближнего света, особенно в сильный мороз, в уже заведенном автомобиле включите на непродолжительное время одно из энергопотребляющих устройств (обогрев задних стекол, печку и т.д.).

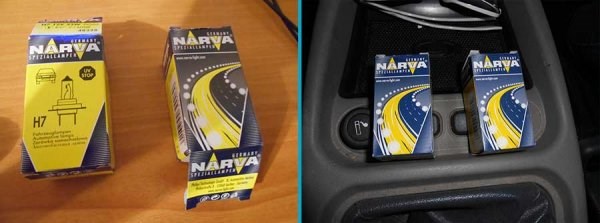

Пообщавшись с некоторыми электриками, работающими на СТО, мы пришли к выводу, что на рынке сейчас много подделок, особенно из Китая, поэтому старайтесь покупать только оригинальные изделия.

Подделки, как правило, не соответствуют заявленным и требуемым техническим характеристикам, а поэтому быстро перегорают. Philips, Маяк уже давно проданы Китаю, поэтому неоригинальных изделий с той стороны очень много.

Некоторые спецы рекомендуют устанавливать лампочки Osram, так как их сейчас меньше подделывают, да и их характеристики соответствуют заявленным, но мы не можем рекомендовать вам продукцию, в качестве которой мы не уверены.

Если вы ставили на свое авто такие лампы, то отпишитесь в комментариях. Всем удачи.

Схема блока плавких вставок высокой мощности Рено Флюенс

1. Неисправность реле генератора – как правило, оно меняется. Нужно обращаться к специалисту;


2. Встречались случаи, когда при сильном морозе генератор автомобиля на короткое время выдавал напряжение более 15 вольт. Это приводило к перегоранию ламп ближнего света если они включались сразу же после запуска двигателя. Чтобы этого не происходило, ближний свет нужно включить только после предварительной работы сильного потребителя тока (отопителя салона и т.д.). Т.е. завели машину, включили отопитель, дали ему поработать в максимальном режиме 30-60 секунд, а затем включили ближний свет фар.

Шевроле Лачетти Вот несколько советов, которые помогут продлить срок службы более чем одной лампы ближнего света:
