Как починить подсветку приборной панели на ВАЗ 2107?

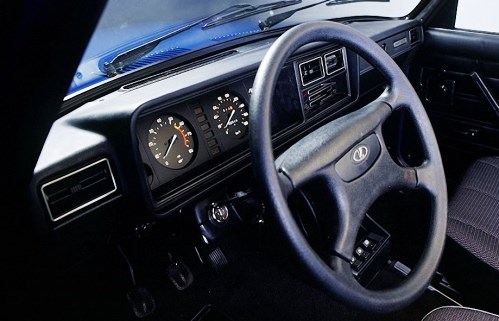

Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.

Снятие панели приборов и подготовка к замене

Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:

Я думаю, все это найдется в багажнике любого ВАЗ 2107, и можно будет приступать. Прежде всего снимаем пластиковые рукоятки с ручек управления отоплением, для чего поддеваем их плоской отверткой.

Прежде чем разбирать свой ВАЗ, имеет смысл съездить на нем в ближайший автомагазин и запастись новыми лампочками. Но какие покупать? Судя по первому фото, лампы подсветки и индикации имеют разные размеры. Выбор прост: если сгорели лампы подсветки (на том же фото позиция 2), то тебе понадобятся лампочки АМН 12-3-1 (T3W). Если же индикаторные, то А 12-1,2 (Wl,2).

Светодиодные лампочки

Если ты устал менять лампочки в ПП своего ВАЗа или просто любитель современного тюнинга, то можешь вместо лампочек накаливания установить светодиодные, поскольку промышленность выпускает и такие, имеющие тот же типоразмер, цоколь, патрон и рабочее напряжение.

Замена контрольных ламп и лампочек подсветки

Не горит подсветка салона ваз 2107

• С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.


• Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части. В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.

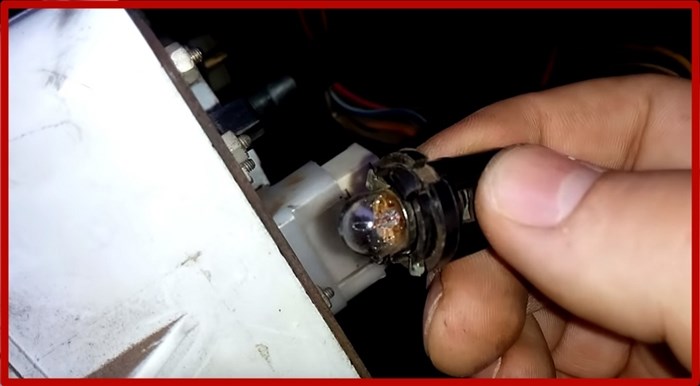

• Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

Не светится панель приборов ваз 2107 — Все о Лада Гранта В рамках этой стадии выполняются следующие мероприятия:

Советы для автомобилистов

Когда перестают работать приборы и контрольные лампы на приборном щитке, водителю любого автомобиля, в том числе и ВАЗ-2107, становиться неуютно, находиться в салоне своей автомашины, так как ему не будет хватать той информации, какую даёт щиток приборов, как при запуске двигателя, так и во время движения.

Заодно, сразу же, посмотрите, утоплены ли полностью колодки, а также можно их разъединить и проверить состояние контактов. Бывает, что при монтаже их подогнули, а за счёт вибраций они отходят друг от друга и панель приборов перестаёт работать.

11 комментариев

перестала работать панель приборов ничего не не показывает так же перестал работать генератор вентилятор все что от замка зажигания работает, замок смотрел даже просто проводами проверял все равно нет так же противотуманки подключены к проводу замка зажигания плюсового тоже не работают, предохранители все рабочие машина заводится но работает только на подсосе и то троит.

Извините, за столь неспешный ответ. Если на автомобиле установлена сигнализация — возможно причина в ней, нужно искать реле, которое размыкает +12v у замка зажигания. В любом случае лучше полностью проверить проводку.
Так же возможно короткое замыкание в генераторе, но в таком случае аккумулятор грелся очень сильно и быстро разряжался.

Доброго дня! А, может ли пропадать зарядка на АКБ из за плохого контакта на штырях к печатной плате? У меня в мороз не работают приборы и в полнакала горит лампочка ручника опущенном и тухнет при поднятом. Как в машине прогреется температура, все приходит на место и нормально работает.

Нуржан, нашел причину, у меня такая же беда, акб посадил, перерыл все цепи, не проходит, так и горит в полнакала рудник, только реле приборов нашел перечисленное, почистил- эффекта ноль, ещё нашел оборванный провод с лягушки заднего хода, помню от него ближний пропадал, может сигнала?

добрий день підкажіть в чому причина на ваз 2104 пропала підсвітка приборів провіряв лампи контакти предохранітелі вона працювала дабре але я поміняв радіатор пічки і після того пропала що маже бути?

Подскажите пожайлуста, у меня ваз 2105 инжектор когда глушу двигатель и вытаскиваю ключь из зажигания панель приборов остаётся под напрежением, горит лампа аккумулятора, тускло горит лампа масла, стрелки показания температуры и заряда частично опускаются но остаются в рабочем положении.

На классике это решается пропаиванием панели

Доброго дня. Подскажите пожалуйста в чем может быть проблема у меня воз 2107 в мороз сначала отказали поворотники, потом вся панель приборов, и перестал идти заряд акб, уже поменять блок предохранителя, поменял реле поворотников, проверил замок зажигания на исправность и панель приборов все работает.

И поменял реле регулятора напрежения генератора, сам автомобиль работает отлично

Не Работает Подсветка Приборов Ваз 2107 ~

Снятие панели приборов и подготовка к замене

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Нуржан, нашел причину, у меня такая же беда, акб посадил, перерыл все цепи, не проходит, так и горит в полнакала рудник, только реле приборов нашел перечисленное, почистил- эффекта ноль, ещё нашел оборванный провод с лягушки заднего хода, помню от него ближний пропадал, может сигнала. Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство это низкая цена. Щиток приборов ВАЗ 2107 инжектор и карбюратор: описание, почему не работает По всем вопросам пишите мне, я обязательно объясню все нюансы!

Пересвет приборной панели ВАЗ 2107: не горит подсветка — причины

1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

Замена лампочек в приборной панели ваз 2107 Освобождение правой части ПП на ВАЗ 2107

Что делать если не горит панель приборов на ВАЗ 2109

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

Почему не горит

• Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.


• Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.


• Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

Предохранители

• Снятие ручек с системы отопления салона семерки


• Отворачиваем гайку крепления кнопки сброса суточного счетчика (помечена красной стрелкой), а саму кнопку проталкиваем внутрь щитка.

Как поменять лампочки на ВАЗ 2107 Плоскогубцами откручиваем гайку с рукоятки сброса показаний счетчика суточного пробега.

Отказали все приборы и датчики на панели приборов

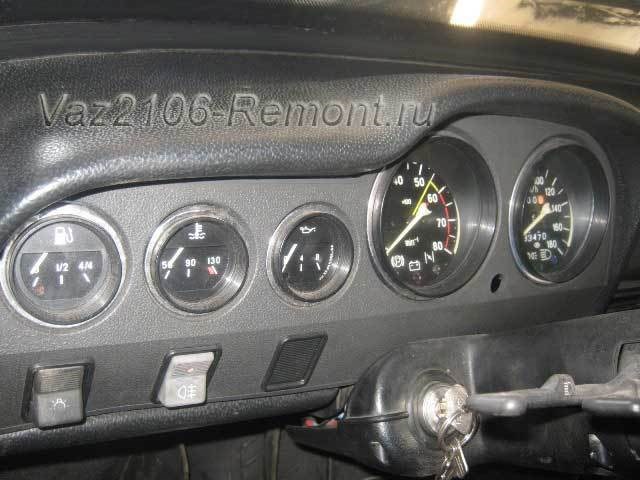

После покупки своей ВАЗ 2106 буквально через пару дней меня ожидала следующая беда.

При включении зажигания не загоралась ни лампочка аварийного давления масла, ни зарядка аккумулятора, а также не работал датчик уровня бензина.

Сначала думал, что просто отошла клемма аккумулятора, но потом проверил — все оказалось в норме. На всякий случай решил покрутить стартер, и как оказалось — все работало, он крутил и машина нормально завелась.

Но даже после этого ни один из приборов и датчики не работали, кстати, тахометр также стоял на месте и стрелка не сдвинулась с места. Вот такая картина была при включенном зажигании и даже заведенном двигателе, все приборы намертво замерли:

Решил проверить все предохранители, так как иной причины происходящему просто не видел. Так как расположения предохранителей в монтажном блоке ВАЗ 2106 для меня было не знакомо, решил все проверять методом тыка. Поочередно вынимал предохранители из блока и осматривал.

Было уже довольно темно, и не первый взгляд все жилки на каждом предохранителе были целыми. На утро заново все проверил и увидел, что на одном сбоку, еле заметно, жила перегорела. Вот на фото ниже показан тот предохранитель, который отвечает за работоспособность датчиков и приборов ВАЗ 2106.

После того, как я его заменил исправным, все датчики и стрелки заработали и все стало на свои места.

Популярные неисправности

• Работу необходимо проводить в сухом месте с хорошим освещением, идеальное решение – гараж, но можно делать это даже на улице, если погода позволяет, и нет атмосферных осадков.


• Никакой специальный инструмент не требуется, что является несомненным преимуществом данного вида работ.

Что делать если не горит панель приборов на ВАЗ 2109 Важно! Лампочку индикации заряда аккумулятора менять на светодиодную нельзя – зарядка АКБ не будет проводиться должным образом.

Пересвет приборки ВАЗ 2107 своими руками

Самым эффективным и простым способом является замена стоковых лампочек на диодные аналоги. Водитель может подобрать цвет диодов на свое усмотрение. Процедура переделки обычно выглядит так.

• Изначально нужно купить необходимые лампочки.


• Приборка разбирается, и старые осветители вынимаются из посадочных мест вместе с патронами.


• Теперь нужно заменить старые лампы на новые.


• Сборка конструкции выполняется в обратной последовательности.

Схема подсветки приборки 2107

Далее приведено описание элементов освещения панели.

1. Уровень топлива.


2. Подсветка приборки.


3. Измеритель скорости.


4. Лампочка подсоса.


5. Указатели поворотов.


6. Заряд аккумуляторной батареи.


7. Штатный тахометр.


8. Экономайзер (при наличии).


9. Индикатор температуры ОЖ.


10. Контролька давления масла в силовом агрегате.


11. Лампочка ручника.


12. Включение дальнего света фар головной оптики.


13. Индикатор наружного освещения.


14. Штатный вольтметр (при наличии).

Если требуется описание подключения индикаторов в виде схемы, форму можно увидеть ниже.

Замена лампочек на светодиодные

Чтобы поставить светодиоды — выполните последовательность действий.

• Разобрать приборку и вынуть из нее стандартные лампочки.


• Далее на их место нужно установить диодные осветители и собрать конструкцию в обратном порядке.

Светодиодная лента в панель

Отдельно стоит метод пересвета, когда водитель использует диодную ленту. Здесь принцип действий аналогичен установке простых элементов, но со своими нюансами.

Суть процедуры в том, чтобы выставить ленту в спайку между основными осветителями (диодами). Делается это так.

• Далее нужно подготовить место крепления лент. Это можно сделать, просверлив плату панели изнутри.


• После этого, лампочки протягиваются в заранее просверленные отверстия и закрепляются там.


• Теперь следует найти на дорожках осветителей плюс и минус, куда и будет подпаиваться отрезок ленты, через счалку.


• Для удачной пайки нужно зачистить дорожки и обработать их припоем.

Светодиодная лента в панель

Как заменить лампочки на приборке

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Когда панель приборов на ВАЗ 2109 не горит это одна из распространенных неисправностей данного узла. Как говорилось выше, при любых работах с электрооборудованием требуется отключить электросеть от аккумулятора. Лампы накаливания По всем вопросам пишите мне, я обязательно объясню все нюансы!

Светодиодные лампы

• Предохранитель. Плавкая вставка нередко отказывает или перегорает по причине попадания влаги или конденсата.


• Контактные группы и колодки проводов. Здесь нередко обламываются клеммы и окисляются колодки.


• Повреждение самой приборной панели. При скачках напряжения могут повредиться чувствительные дорожки, что спровоцирует отказ освещения.

Подключение приборки С прогревом салона или постукиванием кулаком по панели
