Дергается Стрелка Тахометра Ваз 2109 i • Система зажигания

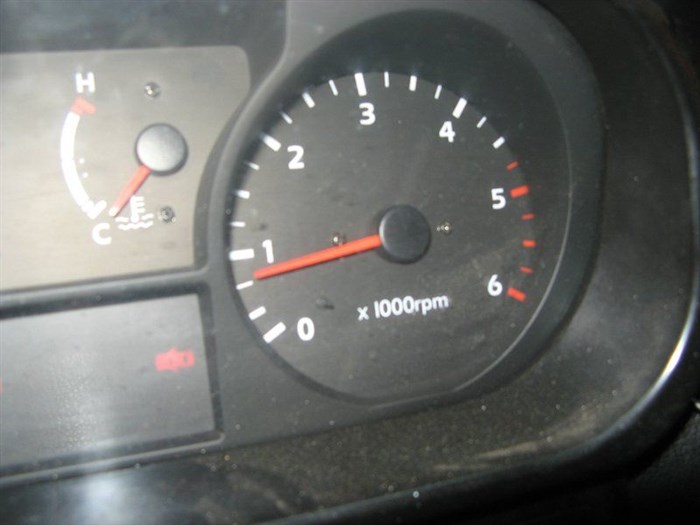

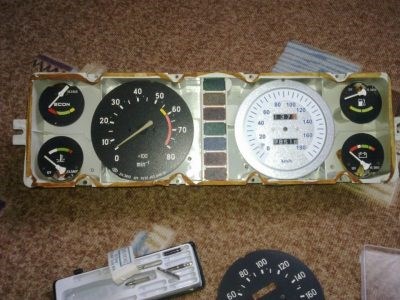

Стрелка тахометра прыгает
Тахометр информирует водителя о частоте вращения коленчатого вала двигателя, позволяя выбрать наиболее выгодный режим работы для двигателя. Если прыгает стрелка тахометра, то водитель не получает достоверной информации. Об устройстве тахометра, его разновидностях, типичных неисправностях и способах их устранения рассказывается в данной статье.
Различают два вида тахометров: аналоговые и цифровые.
Фотогалерея
Информация на стрелочных устройствах лучше воспринимается человеком, чем на цифровых.
Правда, если дергается стрелка тахометра, то информации может быть недостоверной. Преимущество цифровых аналогов в точности, хотя в обычных условиях, она не имеет большого значения.
Прыгает стрелка тахометра при включении зажигания и на холостых оборотах
- базовая микросхема;
- электромагнитная катушка с экранированной обмоткой;
- кабеля отбора показателей с коленчатого вала;
- тарированная шкала;
- стрелка указателя.
Стрелка на тахометре не двигается судзике причина Если где-то в схеме хаотически меняется напряжение в результате помех или отказа отдельных элементов, стрелка будет пытаться отследить эту болтанку, отчего и дёргаться.

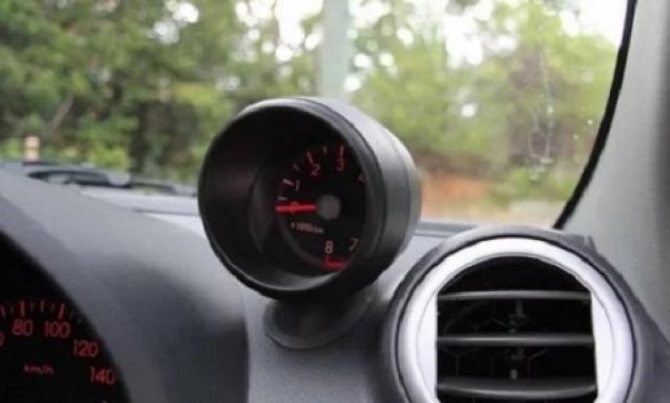

Тахометры разделяют на цифровые и аналоговые
Аналоговые тахометры — довольно простой и надежный прибор измерения. Конструкция разрабатывалась с учетом многолетнего опыта и с применением современных технологий производства.
Современный тахометр состоит из следующих деталей и конструктивных частей:
- базовая микросхема;
- электромагнитная катушка с экранированной обмоткой;
- кабеля отбора показателей с коленчатого вала;
- тарированная шкала;
- стрелка указателя.
Принцип действия тахометра основывается на передаче сигнала от вала по кабелям на микросхему, которая обеспечивает перемещение стрелки по шкале. Отбор сигнала может выполнятся непосредственно от вала, от генератора машины или от других валов отбора мощности с соответствующим коэффициентом преобразования исходного сигнала.
Плавают обороты на холостом ходу: основные причины и устранение неисправностей
- Необходимо проверить лампу «Check» на приборной доске, если она не загорается, то, скорее всего, диагностика системы не определит поломку.
- Необходимо выполнит проверку электропроводки. Протестировать нужно уровень напряжения на проводе плюс и минус, проверить состояние соединений. Также обязательно следует выполнить проверку массы, так как этот момент часто упускают. Особенно если другие приборы или оборудование функционируют некорректно.
- Необходимо проверить состояние контактов трамблера, может это причина тог что тахометр не работает. Также следует проверить конденсатор на крышке трамблера, его могло пробить в процессе эксплуатации (частая причина выхода из строя тахометра).
- Проверьте цепи системы зажигания, ее неисправность тоже может вызвать проблемы в работе тахометра.
- Если дергается стрелка тахометра после проведения ремонта или замены прибора, то его надо настроить. Отрегулируйте положение самого прибора, положение нуля, качество подключения, проведите регулировку тумблером на задней части прибора.
- Если дергается стрелка тахометра при достижении высоких оборотов, то это отличительная черта поломки коммутатора, который следует заменить.
Что делать, если стрелка тахометра прыгает? Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.
Можно ли самостоятельно найти причину плавающих оборотов?
- Поочередно пережмите пассатижами резиновые шланги и патрубки, которые подходят к коллектору. Так вы отключаете систему и исключаете ее влияние на работу двигателя.
- Попрыскайте водой на впускной коллектор и вакуумные трубки. При всасывании во впускной тракт воды вместе с неучтенным воздухом вы услышите характерный звук. Нередко подсос можно определить по шипению при работе двигателя на холостом ходу.
- Соорудите дымогенератор из подручных средств (в Интернете масса инструкций по сборке такого прибора в домашних условиях). Суть проверки в том, чтобы наполнить впускной тракт дымом. В местах негерметичности дым будет выходить наружу. Тест лучше всего проводить в помещении с выключенным светом, точечно освещая возможные места утечки фонариком. Перед поиском причины плавающих оборотов необходимо плотно заткнуть гофру, подходящую к воздушному фильтру.
Если водитель замечает сбои в работе тахометра, важно сразу определить причину неисправностей. Следует учитывать, что неполадки самого устройства не являются критическими для автомобиля.
Например, поломки, которые могут быть вызваны пропусками зажигания и другими сбоями, могут быстро вывести мотор из строя. По этой причине за тахометром в процессе эксплуатации авто важно следить. Если заметно, что обороты двигателя плавают или скачут, необходимо точно определить и качественно устранить неисправности.
Проверь провод массы, что идет с аккума на стартер. У меня оттуда открутился, симптомы были те же.
А может просто горшек не работает,вот она и троит дико,может с воздухомером проблемы,может высоковольтный провод,может свеча,вакуум.
что значит «во время скачки стрелки двигатель работает на одних и тех же оборотах». у меня при таких же симптомах (только двиг работал согласно стрелке) чистили дроссельную заслонку+замена свечей=все ОК
А насос таки работает или просто гудит? Машинке то сколько лет? А то по подписи не видно.
Похоже двиг работал ровно, а стрелка не ровно, сама по себе. Было похожее, проверял все контакты плюсы, минусы, откручивал, зачищал, смазывал, только не ВДхой!, спецжидкостью для электрических контактов,закручивал, прошло.
просто не понятно тогда зачем менялся масляный фильтр, чистился бак и т.п. если как понимаю к работе двига проблема не имеет никакого отношения. вопрос исключительно в электрике. но появляется следующий вопрос: почему вследствие укладывания стрелки машин глохнет. так своей жизнью стрелка живет или все такие вместе с двигом.
Последний раз редактировалось Ladan; 30.11.2010 в 17:47 .
2 Ladan Человек проверял все подряд, исключая различные варианты.
Не работает тахометр ваз 2109 — Авто Сфера №76
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Виды тахометров
- Трещина пластикового впускного коллектора вследствие заводского брака либо механических повреждений. Нередко такие коллекторы состоят из нескольких элементов, собранных на уплотнительных прокладках. Если прокладки вследствие температурных нагрузок в обжатом состоянии дубеют, через них будет подсасывать воздух во впускной коллектор.
- Неплотное прилегание впускного коллектора к ГБЦ.
- Изношенные либо неправильно установленные уплотнительные колечки топливных форсунок.
- Износ оси вращения дроссельной заслонки в корпусе (очень часто встречается на Mitsubishi Lancer 9).
Неисправности в двигателе и системах Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.
Схема подключения тахометра ВАЗ | 2 Схемы
Схема подключения тахометра ВАЗ-2106

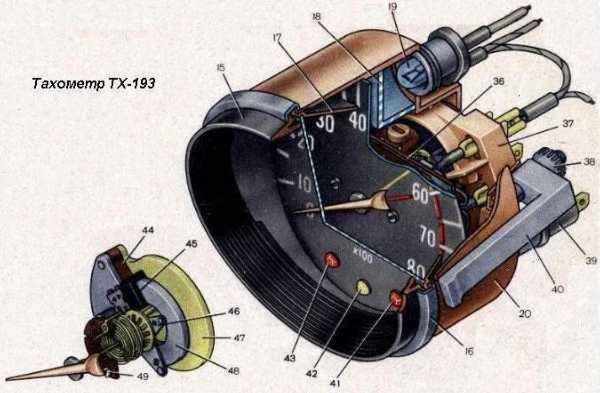

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:
- пластикового цилиндрического корпуса со стеклодержателем;
- шкалы, разделённой на зоны безопасного и опасных режимов;
- лампы подсветки;
- миллиамперметра, на валу которого закреплена стрелка;
- электронной печатной платы.
Подключение тахометра в карбюраторных ВАЗ 2106
Электрическая цепь счётчика оборотов карбюраторной «шестёрки»
В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору
Подключение тахометра в инжекторных ВАЗ
Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:
- Кабель белого цвета необходимо для соединения подсветки.
- Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
- Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
- Коричневый проводок подключается к выводу К+ на катушке.
- Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
- Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.
Схема подключения тахометра ВАЗ-2108 и 2109
Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.
Схема подключения тахометра ВАЗ-2110
Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.
Принципиальная схема электроники тахометра
Подключение современных электронных тахометров:
Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.
Про датчик тахометра ДПКВ
Почему прыгает тахометр ВАЗ
Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:
Что в итоге
- Аналоговые — устройства, в основе которых лежит магнитная катушка индукционного типа. Благодаря ее действию, стрелка прибора перемещается по шкале и информирует о частоте вращения коленвала. Такой тип прибора, как правило, устанавливается на заводе и применяется на большей части авто. Его размеры чаще всего такие же, как у спидометра, а на приборной панели они находятся рядом друг с другом. Подобное расположение удобно, ведь необходимая информация находится перед глазами, и нет необходимости отвлекаться от дороги.
- Цифровые. Главное отличие таких приборов — в отображении данных о частоте вращения коленвала на диодном или ЖК-дисплее. Передача информации осуществляется специальным датчиком, который может быть магнитным или электронным. В первом случае, устройство фиксирует прохождение коленчатым валом определенной точки, около контролирующего прибора. В ситуации с электронным датчиком, информация снимается с помощью луча света, который отражается от находящихся рядом приборов и помогает определить частоту вращения. Цифровой тахометр наиболее удобен, когда необходимо настроить работу мотора или произвести какую-либо работу, на электронном блоке зажигания.
Неисправность газораспределительного механизма Если водитель замечает сбои в работе тахометра, важно сразу определить причину неисправностей. Следует учитывать, что неполадки самого устройства не являются критическими для автомобиля.
Причины из-за чего скачет стрелка тахометра
У тахометра, как и у любого измерительного прибора, есть крайние положения шкалы, каждому из которых соответствует определённый уровень сигнала.
Если где-то в схеме хаотически меняется напряжение в результате помех или отказа отдельных элементов, стрелка будет пытаться отследить эту болтанку, отчего и дёргаться.
Проблему придётся локализовать и лечить, поскольку вполне возможно, что она касается не только тахометра.
Не относится к неисправностям одиночное отклонение стрелки прибора в цифровой системе от нуля до максимума при включении зажигания. Так было принято контролировать исправность индикаторов шагового типа при инициации приборной панели.
Зажигаются и гаснут все индикаторы, стрелки спидометра и тахометра, в том числе виртуальные, делают полное отклонение.
Неисправности тахометра
Цифровые приборы очень надёжны и редко отказывают, а их ремонт требует дополнительного оборудования, в частности, желательны осциллограф и сканер.
- со временем изменяются параметры отдельных электронных элементов, что ведёт к нестабильной работе на грани отказа (эффект мерцания);
- окисляются контакты проводки и разъёмов;
- появляются трещины в печатных проводниках и обмотках миллиамперметра;
- не совсем корректный подбор номиналов радиоэлементов при переходе от контактных систем зажигания к электронным приводит со временем к нестабильной работе.
Иллюстрацией последней проблемы может служить частый дефект старых тахометров, которые продолжали применяться на автомобилях ВАЗ и ГАЗ после появления коммутаторов в системе зажигания.
Обычно ремонт сводится к удалению ограничительного стабилитрона во входной цепи прибора или изменению номиналов RC-делителя импульсного напряжения.
Неисправности в двигателе и системах
Если скачки стрелки тахометра сопровождаются нарушениями в работе двигателя, то это означает начало отказов в работе катушек зажигания, свечей или высоковольтных проводов.
Проще всего локализовать проблему способом замены элементов или перестановкой их между цилиндрами.
Все входные сигналы можно исследовать при помощи осциллографа в составе мотор-тестера. Но нерегулярность сбоев и их пограничный характер вызовут затруднения.
Поэтому проще, например, подменить временно коммутатор на заведомо исправный, чем анализировать его работу, а ремонтировать электронные блоки не всегда оправдано экономически.
Не всегда скачки стрелки могут означать некорректную работу электроники. Она может совершенно правильно отображать колебания коленчатого вала из-за проблем в системе питания или даже механической части.
Тут потребуется полная диагностика мотора с применением соответствующего набора оборудования, иначе последствия могут привести к более серьёзным поломкам. Особенно это касается дизельных двигателей, где нет системы зажигания, а значит и тахометр является совершенно самостоятельным прибором контроля и даже диагностики.
Тахометры разделяют на цифровые и аналоговые
С чего начать поиск неисправности
Подсос неучтенного воздуха
- датчик, преобразующий измеряемую величину в электрический сигнал;
- блок обработки и преобразования данных в электронном виде;
- устройство отображения информации в понятном для человека формате.
ПРИЧИНЫ НЕРАБОТАЮЩЕГО ТАХОМЕТРА
Стрелка тахометра
