C0205 Ошибка Toyota Ленд Крузер 100… Кузов и интерьер
Система предаварийной безопасности автомобиля (PCS)
Ленд Крузер J100 был представлен в 1997 году. Первый рестайлинг состоялся в 2003 году. Он затронул интерьер, а задние фонари получили прозрачные рассеиватели указателей поворота. Изменения затронули и решетку радиатора.
В 2005 году был проведен очередной фейслифтинг. Снаружи его можно распознать по обновленной светотехнике. Центральная консоль приобрела более эстетичный вид и дополнительный дисплей вверху. В стандартное оснащение вошли системы стабилизации и антипробуксовки A-TRC.
Все версии в обязательном порядке имели постоянный полный привод с редуктором, а в некоторых экземплярах присутствовала и блокировка заднего моста.
C1AEC — руководство по ремонту Toyota Camry v70 (8 поколение)
- всегда содержите ветровое стекло в чистоте;
- не устанавливайте антенну и не наклеивайте различные наклейки на ветровом стекле напротив камеры-датчика;
- при покрывании ветрового стекла напротив камеры-датчика конденсатом или льдом, используйте функцию устранения запотевания;
- не покрывайте ничем стекло напротив камеры-датчика, не устанавливайте тонировку;
- если на ветровом стекле имеются трещины — замените его;
- защищайте камеру-датчик от намокания, попадания интенсивного ультрафиолетового излучения и яркого света;
- не дотрагивайтесь до объектива камеры;
- защищайте камеру от сильных ударов;
- не меняйте положения камеры и не снимайте ее;
- не разбирайте камеру-датчик;
- не устанавливайте возле камеры устройства, излучающие сильные электромагнитные волны;
- не меняйте никакие предметы возле камеры-датчика;
- не модифицируйте фары автомобиля;
- если вам нужно закрепить на крыше габаритный груз, следите за тем, чтобы он не мешал камере-датчику.
Toyota и ее Check VSC System – решение проблемы ЗАМЕНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК
Об устройство системы курсовой устойчивости
Система курсовой устойчивости — это система активной безопасности более высокого уровня и в себя включает такие устройства, как ABS (антиблокировочную систему тормозов), EBD (систему распределения тормозных усилий), EDS (электронную блокировку дифференциала) и ASR (антипробуксовочную систему).
В системе курсовой устойчивости объединяются входные сенсоры, блок управления и гидравлический блок в роли исполнительного устройства.
Входные сенсоры фиксируют различные конкретные параметры автомобиля и «конвертируют» их в электрические сигналы. С помощью сенсоров система динамической стабилизации следит за водителем, оценивает его действия и факторы, параметры при движении автомобиля. Основываясь на них компьютерная система и решает, как поступать в определённых условий!
При оценке действий водителя используются сенсоры угла поворота рулевого колёса, давления в тормозном механизме, выключатель стоп-сигнала. Сенсоры частоты вращения колёс, продольного и поперечного ускорения, скорости поворота автомобиля, давления в тормозной системе оценивают фактические параметры движения.
«Мозги» ESP принимают сигналы от сенсоров и формируют управляющие воздействия на исполнительные механизмы подконтрольных систем активной безопасности, таких как впускные и выпускные клапаны системы ABS, переключающие и клапаны высокого давления системы ASR, системные контрольные лампы ESP, системы ABS и тормозной системы.
Блок управления ESP в своей работе взаимодействует с такими системами, как система управления двигателем и АКПП, через соответствующие блоки. Кроме приема сигналов от данных систем в блоке управления формируется управляющие воздействия на исполняющие механизмы управления двигателем и АКПП.
Система динамической стабилизации — для своей работы использует гидравлический блок систем ABS и ASR со всеми их ингредиентами.
Решение проблемы кода неисправности P2714: расшифровка, причины, сброс
- Неисправность предохранителей цепи. Нужно проверить АБС.
- У тойоты ленд крузера 200 иногда система PCS временно недоступна из-за питания на седьмом контакте десятиконтактного разъема блока.
- Под панелью приборов есть разъемы блоков. Нужно проверить, не окислились ли контакты.
- Вышел из строя электронный блок управления ремнями безопасности, который находится под рулем.
- Иногда источник проблемы — кабель, который идет от переднего датчика. Расположен он за радиаторной решеткой.
- Если датчики сместились, то нужно откалибровать их. Желательно сделать это у официального представителя тойота.
- Уровень тормозной жидкости и износа колодок должен быть в норме, иначе система работать не будет.
- Иногда дело в ошибке, а с самой системой все в порядке. Нужно проверить систему PCS Land Cruiser 200, особенно на дизеле. Возникнуть проблема может из-за заниженного напряжения аккумулятора. По этой причине электронный блок управления выдает ошибочный сигнал о неисправности системы.
KDSS на внедорожниках Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150 Далее, необходимо проверить уровень жидкости и проверить ее состояние на предмет загрязнения. Перед заменой жидкости вам следует проверить записи транспортного средства, чтобы узнать, когда в последний раз меняли фильтр и жидкость.
Ошибка системы PCS
Принцип деятельности и свойства системы PCS

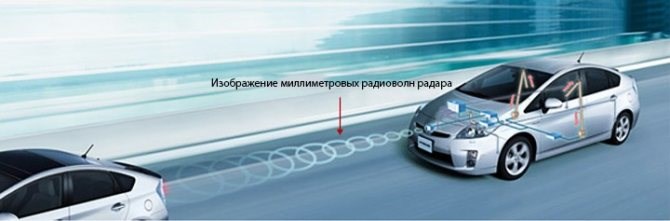

Схематичное изображение деятельности измерительных приборов системы PCS
Деятельные свойства измерительного прибора системы PCS
Нужно отметить, что система не может записывать видео либо звуки, поэтому ею не пользуются как видеорегистратором.
В своей деятельности система безопасности пользуется следующей входящей информацией:
- силой нажатия водителем авто на тормозную педаль либо акселератор (когда нажатие было);
- скоростной режим автомашины;
- вид системы безопасности перед аварией;
- сведения о расстоянии и сравнительной скорости между вашим автомобилем и другими машинами или объектами.
Система устанавливает чрезвычайное торможение по скоростному режиму автомашины и ее падению, а еще усилию, с которым водитель надавит на тормозную педаль. По такой же схеме PCS функционирует при появлении стороннего заноса автомашины.
Система PCS становится активной, если выполнять нижеприведенные условия:
- скорость автомашины больше 30 км/ч;
- нахождение экстренного торможения либо заноса;
- водитель и пассажир спереди пристегнулись ремнями безопасности.
Обращаем внимание, что PCS включается, отключается и еще настраивается при предупреждении о риске вероятного столкновения.
К тому же, в зависимости от настройки и строения автомашины у системы будет либо не будет в наличии функции нахождения пешехода и функции принудительного торможения перед опасностью.
Фото является примером индикации об ошибочке в деятельности системы
Поломки в деятельности Check PCS System возникают по различным причинам. В нижеприведенных случаях светящаяся лампочка гаснет, а система снова становится доступной, если наступают нормальные условия:
- когда датчик радара либо камера-датчик существенно нагреваются, к примеру, на солнцепеке;
- когда датчик радара либо камера-датчик существенно переохлаждаются;
- когда датчик радара и эмблема авто в грязи;
- когда часть ветрового стекла перед камерой-датчиком закрывается каким-то предметом.
Еще причинами появления ошибок бывают такие моменты:
- выходит из строя предохранитель цепочки питания блока управления PCS либо цепочки стоп-сигналов;
- окисляются либо ухудшается качество контактов в клеммной колодке тех из них, что связаны с деятельностью системы безопасности, предупреждающей об аварии;
- разрывается либо нарушается изоляция контрольного кабеля, который идет от радара-датчика до ЭБУ автомашины;
- существенно снижается уровень жидкости тормозной в механизме либо изнашиваются колодки тормозов;
- низкое напряжение от аккумуляторного устройства, вследствие чего ЭБУ распознает это как ошибочку PCS;
- смещается и раскалибровывается радар.
Ошибка системы PCS
Вывод
Диагностика и решение проблем
- постоянно содержать измерительный прибор и эмблему автомашины чистыми, если нужно, протирать их мягонькой ветошью;
- не устанавливать на датчик либо эмблему всякие наклеечки и даже прозрачненькие;
- не допускать интенсивных ударов по прибору и решетке радиатора, если есть повреждения, незамедлительно бегите ремонтировать в специализированный сервис;
- не разбирать датчик радара;
- не менять строение либо схему прибора, не покрывать его красочкой;
- сменять датчик либо радиаторную решетку лишь у официального дилера Toйота либо на станции ТО, у которых есть нужные лицензии;
- не снимать с прибора таблицу об его соответствии букве закона об используемых им радиоволнах.
Как устранить ошибку парктроника Данный DTC сохраняется в случае обрыва или короткого замыкания в линии передачи данных между передними датчиками и ЭБУ, а также при неисправности переднего датчика.
Влияние температуры
Техническая документация для решения этой проблемы предусматривает разделение возможных неисправностей в соответствии с принципом температуры двигателя. Давайте попробуем понять, почему машина не заводится в холодную погоду или жаркое лето.
Если с момента остановки двигателя Camry v 30 прошло более шести часов (20 на улице) или более трех часов (при минус 20 градусах), методы запуска двигателя будут такими же.
Прежде всего, вам необходимо убедиться, что все технические жидкости в Camry v 30 заполнены в соответствующих местах с учетом требований эксплуатационной документации.
Для этого поднимите крышу капота, проверьте:
Если обнаружено недостаточное количество, оно добавляется.
Внешний осмотр Camry v 30 проводится на предмет протечек под автомобилем и появления луж. Необходимо проверить герметичность подключения проводов к аккумулятору, силовых бронебойных проводов, модулей для свечей.
Как снять монитор Toyota Land Cruiser 200 2022
Горит VSC, 4LO и антибукс Toyota Land Cruiser 200 — что делать?
Причины возникновения ошибки
- Перевести ручку на параметр «А» и выставить значение не более 10А/ч.
- Выключить двигатель. Вытащить ключи из замка зажигания.
- Одним щупом прикоснуться к положительной клемме, другим – к отрицательной.
- В состоянии покоя показатель должен остановиться на 0,07 мА. Если больше, то где-то происходит утечка. Из-за этого может происходить медленная разрядка аккумулятора.
Comments 31 Все силовые агрегаты Лендкрузер 100 имеют ГРМ, приводимый в действие зубчатым ремнем.
СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA, Diagnostic DTC:C1AEC
Данный DTC сохраняется в случае обрыва или короткого замыкания в линии передачи данных между передними датчиками и ЭБУ, а также при неисправности переднего датчика.
Цепь переднего ультразвукового датчика
ЭБУ предупреждения о недопустимой дистанции
РЕГИСТРАЦИЯ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ
Выполните регистрацию системы ультразвуковой локации.
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ — ПРАВЫЙ ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК)
Отсоедините разъем R39 ЭБУ предупреждения о недопустимой дистанции.
Отсоедините разъем B2 переднего углового ультразвукового датчика (правого).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| R39-4 (BOF) — B2-1 (BI) | Всегда | Менее 1 Ом |
| R39-8 (SOF) — B2-3 (SI) | Всегда | Менее 1 Ом |
| R39-6 (E5) — B2-5 (EI) | Всегда | Менее 1 Ом |
| R39-4 (BOF) или B2-1 (BI) — масса | Всегда | 10 кОм или более |
| R39-8 (SOF) или B2-3 (SI) — масса | Всегда | 10 кОм или более |
| R39-6 (E5) или B2-5 (EI) — масса | Всегда | 10 кОм или более |
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК — ЛЕВЫЙ ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК)
Отсоедините разъем B6 переднего углового ультразвукового датчика (левого).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| B2-2 (BO) — B6-1 (BI) | Всегда | Менее 1 Ом |
| B2-4 (SO) — B6-3 (SI) | Всегда | Менее 1 Ом |
| B2-6 (EO) — B6-5 (EI) | Всегда | Менее 1 Ом |
| B2-2 (BO) или B6-1 (BI) — масса | Всегда | 10 кОм или более |
| B2-4 (SO) или B6-3 (SI) — масса | Всегда | 10 кОм или более |
| B2-6 (EO) или B6-5 (EI) — масса | Всегда | 10 кОм или более |

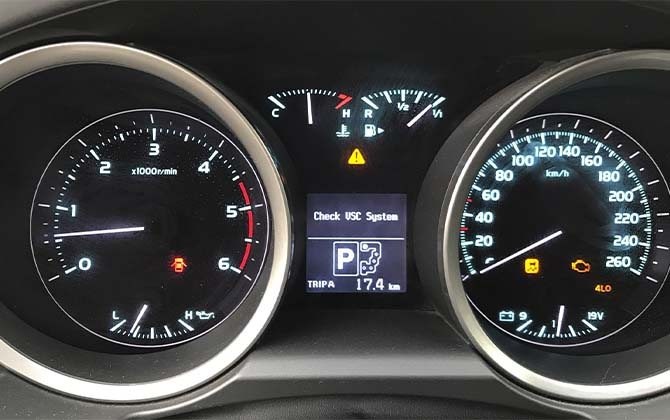

Что означает Check VSC System
Об устройство системы курсовой устойчивости Если напряжение отсутствует и устройство ничего не показывает, то проверяем силу тока в аккумуляторе:
