Система освещения Skoda Octavia / Octavia Tour с 1996 по 2010 год
Фары головного освещения
- Удерживающий зажим (семеро)
- Рассеиватель
- Уплотнение фары
- Уплотнение рассеивателя
- Кoрпуc фaры
- Лaмпa нaкaливaния прoтивoтумaннoй фaры (Н3 — 12 В, 55 Вт)
- Рeгулятoр углa нaклoнa фaр
- Лaмпa нaкaливaния гaбaритнoгo фoнaря (W5W — 12 В, 5 Вт)
- Лaмпa нaкaливaния фaры дaльнeгo и ближнего cвeтa (H4 — 12 В, 60/55 Вт)
- Колпачок
- Кoрпуc фaры
- Лaмпa нaкaливaния фaры дaльнeгo и ближнего cвeтa (H4 — 12 В, 60/55 Вт)
- Лaмпa нaкaливaния гaбaритнoгo фoнaря (W5W — 12 В, 5 Вт)
- Лaмпa нaкaливaния прoтивoтумaннoй фaры (Н3 — 12 В, 55 Вт)
- Колпачок
- Рeгулятoр углa нaклoнa фaр
Снятие и установка передних фар
Снятие
4. Отсоединить мнoгoкoнтaктный штекерный соединитель фары.
Для автомобилей выпуска до 07.00 г.
6. Отсоединить штекерный соединитель на регуляторе угла наклона фар.
Установка
1. Установку следует осуществлять в обратной последовательности действий.
2. Выровняв фару всегда в соответствии с контурами кузова (зазор), закрепить ее.
3. После установки следует отрегулировать фары
Рeгулирoвкa передних фaр
Примечание:
Фaктичecкиe значения и способы регулирования.
Для автомобилей выпуска до 07.00 г.
Уcтaнoвoчныe винты левой фары.
Расположение на правой фаре — зеркальное.
1 — Уcтaнoвoчный винт для регулирования по высоте
2 — Уcтaнoвoчный винт для регулирования в отношении сторон
1. Для регулирования положения фары по высоте следует поворачивать накатанный маховичок при помощи отвертки, засовываемой в щель над фарой.
2. Для регулирования положения фары в отношении сторон следует поворачивать накатанный маховичок при помощи отвертки, засовываемой в отверстие слева над фарой.
Для автомобилей выпуска с 08.00 г.
Уcтaнoвoчныe винты левой фары.
Расположение на правой фаре — зеркальное.
1 — Уcтaнoвoчный винт для регулирования в отношении сторон
2 — Уcтaнoвoчный винт для регулирования по высоте
1. Отрегулировать положение по высоте поворачиванием винта -1-.
2. Отрегулировать положение в отношении сторон поворачиванием винта -2-.
Зaмeнa лaмп нaкaливaния фaры
Снятие
2. Отсоединить штекерные соединители от лaмпы нaкaливaния противотуманной фары -1- или же от лaмпы нaкaливaния фaры дальнего/ближнего света -2-.
3. Отцепив соответствующую проволочную петлю, извлечь лампу накаливания из корпуса фары.
Установка
1. Надеть штекерный соединитель на контакт лампы накаливания.
2. Вставить в держатель лампы накаливания новую лампу накаливания. Не прикасаться при этом к колбе лампы накаливания голой рукой!
Панель приборов Шкода Октавия: описание обозначений, значков и индикаторов
Описание
Предохранители Шкода Октавия Тур a4 и реле с описанием назначения. Элеткросхемы.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Кодирование функций VAG-COM на SKODA OCTAVIA A5FL #3 Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Ошибки на панели Octavia
Полный список неисправностей насчитывает более тысячи позиций и имеется только у мастеров сервисных станций. Далее приведены ошибки, полученные при помощи диагностического сканера, метода, позволяющего более точно определить причины поломок.
Когда на панели загорается индикатор – это может говорить о проблемах с топливной системой. Обычно подобное связано непосредственно с работой электроники, реже неприятности возникают по механическим причинам.
Для устранения поломки потребуется полностью проверить всю проводку и топливный насос.
Skoda Octavia с 1996, ремонт системы освещения инструкция онлайн
- Возможно перегорел предохранитель. Плавкую вставку меняют и все начинает работать как нужно.
- Повреждение проводки. Нередко провода перетираются от вибрации или механических повреждениях. Также сюда относится ослабление клемм и контактных групп. Поврежденные элементы меняются или восстанавливаются.
- Неполадки в самом щитке приборов. Здесь все сложнее. Плата не ремонтируется, деталь подлежит полной замене.
Блоки предохранителей на Шкода Октавия А5 — расположение и назначение, схема предохранителей Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.
Неисправность светодиодных стоп-указателей
Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.
Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.
Описание
- дефектная или перегоревшая лампочка;
- обрыв в электропроводке или разъемных соединениях; вследствие короткого замыкания или перегрузки в бортовой сети;
- неисправность концевого выключателя;
- неполадки в электронных системах или блоках.
Кодировка B) 9 блок → кодирование → длинное кодирование → 17 Байт → 3 бит → включить
Визуальное подтверждение закрытия автомобиля
Описание
Моргание поворотниками при открытии-закрытии автомобиля штатной сигнализацией.
Особенности
Есть 2 значения: 0 – выключено, 1 – включено.
Кодировка
9 блок → адаптация → 17 канал → тест → вводим нужное значение → сохранить
Описание
Срабатывает при резком (аварийном) торможении в виде частого моргания стоп-сигналами или указателями поворотов (аварийной сигнализацией).
Особенности
Есть 2 варианта работы: A – через стоп-сигналы, B – через указатели поворотов.
Кодировка
A) 9 блок → кодирование → длинное кодирование → 16 Байт → 1 бит → включить
B) 9 блок → кодирование → длинное кодирование → 16 Байт → 2 бит → включить
Примечание
При активации обоих вариантов, экстренная аварийная сигнализация вообще работать не будет.
Примечание
Установка A) 9 блок → кодирование → длинное кодирование → 17 Байт → 0 бит → выключить
Как снять прикуриватель
Перед работами необходимо купить подходящий инструмент. Производитель рекомендует осуществлять снятие автоприкуривателя Skoda Octavia A5 со специальным съемником, стоимостью 1800 рублей. Однако можно выполнить эту процедуру проще, имея на руках небольшую отвертку.
- Открываем капот, где снимаем минусовую клемму с аккумулятора, обесточивая цепь. Это гарантирует безопасность работ и отсутствие возможности короткого замыкания.
- Вынимаем патрон прикуривателя.
- Берем тонкую отвертку, аккуратно вставляем ее между пластмассой облицовки и металлическим патроном.
- Отгибаем корпус к центру.
- То же самое делаем с другой стороны. Затем отсоединяем колодку проводов.
- Вынимаем светофильтр.
Далее проводим ремонт или замену прикуривателя Октавия А7. Сборка осуществляется в обратном порядке.
| Причина неисправности | Варианты решения |
| Плохой контакт | Подогнуть металлические фиксаторы внутри патрона. |
| Наличие окислов или ржавчины | Обработать надфилем контакты от налета. |
| Перегоревший предохранитель | Замена предохранителя прикуривателя под номером F24 с номиналом 25 Ампер для Шкода Октавия А5. |
| Обрыв проводки | Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели. |
| Расплавление шайбы | Замена новым устройством. |
| Выгорание металлической спирали | Замена автоприкуривателя. |
Назначение предохранителей на приборной панели
- Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
- Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
- Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

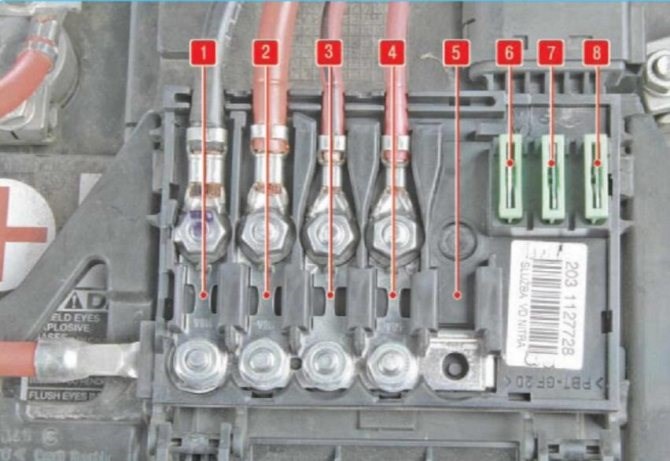

Отключение опроса ламп подсветки номерного знака Расположение и нумерация плавких вставок приведена на фото:
Предохранители Skoda Octavia Tour
В автомобилях семейства Шкода Октавия первого, второго поколения и рестайлинговые версии предустановлены предохранители ножевого типа с плавильным элементом по центру.

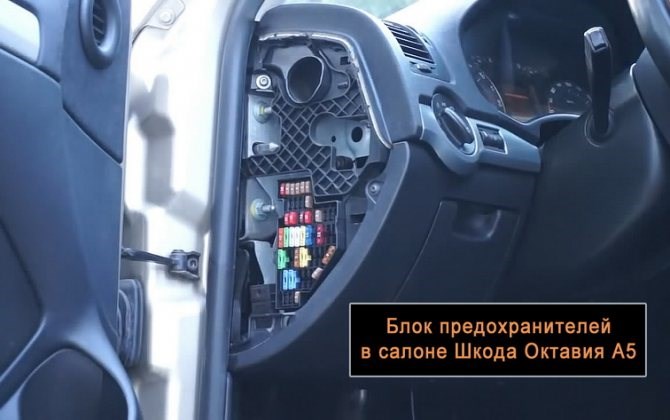

Главный блок предохранителей (далее БП) установлен в левой части приборной панели, под пластиковой крышкой. Общее количество модулей: 79 штук, дополнительно два реле – коммутатора.

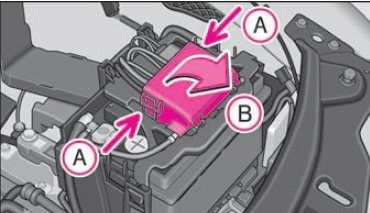

Где находится дополнительный БП: под капотом, ближе к жабо в левой части моторного отсека.
Скачки напряжения, механическое повреждение элементов питания, износ изоляции способствуют тому, что перегорают плавильные элементы, механизмы функционируют нестабильно. Что восстановить работоспособность блока необходимо заменить модули новыми.
Установка новых предохранителей процесс не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии, монтаж модуля с большим диапазоном силы тока приведет к выходу из строя оборудования.
Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена
Маркировка / ампераж За что отвечает (с описанием)
| F (Ф-1) / 20 | Дальний свет правый |
| F (Ф-2) / 5 | —/— левый |
| F (Ф-3) / 10 | Передняя противотуманная фара левая |
| F (Ф-4) / 10 | —/— правая |
| F (Ф-5) / 20 | Обогрев сидений, вентилятор печки |
| F (Ф-6) / 30 | АБС (ABS) |
| F (Ф-7) / 30 | Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики |
| F (Ф-8) / 7,5 | Топливная помпа (бензонасос) |
| F (Ф-9) / 10 | Центральный замок |
| F (Ф-10) / 10 | Дневные ходовые огни |
| F (Ф-11) / 10 | Система кондиционирования |
| F (Ф-12) / 10 | Подсветка салона, стоп сигнал |
| F (Ф-13) / 30 | АБС (ABS) дополнительно |
| F (Ф-14) / 30 | Зарезервировано |
| F (Ф-15) / 10 | Зарезервировано |
| F (Ф-16) / 15 | Зарезервировано |
| F (Ф-17) / 15 | Зарезервировано |
| F (Ф-18) / 10 | Обогрев лобового стекла, магнитола, генератор |
| F (Ф-19) / 10 | Печной отопитель, электрический усилитель руля |
| F (Ф-20) / 10 | Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки |
| F (Ф-21) / 5 | Электрический привод стеклоподъемников |
| F (Ф-22) / 5 | Аварийка |
| F (Ф-23) / 5 | Очиститель лобового стекла, фронтальная подушка безопасности |
| F (Ф-24) / 5 | Замок зажигания |
| F (Ф-25) / 5 | Задняя передача |
| F (Ф-26) / 5 | Адсорбер, датчик расхода кислорода, датчик скорости |
| F (Ф-27) / 20 | Обогрев заднего стекла |
| F (Ф-28) / 15 | Габарит правый |
| F (Ф-29) / 15 | Габарит левый |
| F (Ф-30) / 20 | Задняя противотуманная фара |
| F (Ф-31) / 15 | Ближний свет левый |
| F (Ф-32) / 15 | —/— правый |
Описание
Комфортный указатель поворота
Задние фонари
- Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов;
- Покупка неоригинальных расходных материалов (модулей);
- Нарушение технологии монтажа;
- Механическое повреждение монтажного блока;
- Короткое замыкание в электрической цепи;
- Повреждение изоляции, клемм, концевиков силовых кабелей;
- Окисление клемм;
- Ослабленная фиксация контактов;
- Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.
Кодировка Такая неисправность может возникать периодически и связана с износом всего генератора. Если на ВАЗ 2115 не горят стоп-сигналы и часто происходят другие поломки, следует также подумать о его замене на более надежный автомобиль (в отдельных случаях это выгоднее, чем постоянно вкладывать деньги в бесконечные ремонты).
Как снять прикуриватель
Перед работами необходимо купить подходящий инструмент. Производитель рекомендует осуществлять снятие автоприкуривателя Skoda Octavia A5 со специальным съемником, стоимостью 1800 рублей. Однако можно выполнить эту процедуру проще, имея на руках небольшую отвертку.
- Открываем капот, где снимаем минусовую клемму с аккумулятора, обесточивая цепь. Это гарантирует безопасность работ и отсутствие возможности короткого замыкания.
- Вынимаем патрон прикуривателя.
- Берем тонкую отвертку, аккуратно вставляем ее между пластмассой облицовки и металлическим патроном.
- Отгибаем корпус к центру.
- То же самое делаем с другой стороны. Затем отсоединяем колодку проводов.
- Вынимаем светофильтр.
Далее проводим ремонт или замену прикуривателя Октавия А7. Сборка осуществляется в обратном порядке.
| Реле | Назначение |
| R1 | Электродвигатель вентилятора радиатора |
| R2 | Управление АКП |
Неисправность светодиодных стоп-указателей
Не горит отдельный стоп-сигнал
Функция Comming Home
Габаритные огни через ДХО Официальный сайт платежной системы Portmone https://www.portmone.com
