Лада Гранта Ошибки на Панели Приборов. Диагностика двигателя

Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Scan Tool Pro — бюджетный мультисканер для LADA GRANTA

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Описание панели приборов Lada Granta: обозначения, ремонт, инструкция и тюнинг

1. Под рулём у замка зажигания следует найти 8-ми контактный черный разъем. Потребуется демонтировать кожух у рулевой колонки (вывернуть винты крепления снизу).


2. Далее вставить скрепку и замкнуть два контакта, как на первом фото в начале статьи. (это контакты №6 и №7).


3. Включаем зажигание и смотрим на контрольную лампу.


4. Первый сигнал — длинное горение лампы это «1»


5. Далее считаем последующие короткие сигналы, если 3 коротких то «3».


6. В нашем случае получился код «13».

Коды ошибок Лады Гранта 8 и 16 клапанов: расшифровка неисправностей Сборка панели Лады приятно удивляет. Сразу можно заметить, как точно подогнаны элементы, все ровненько, аккуратно. Дизайн и цветовое оформление тоже на высоком уровне, выглядит очень достойно и стильно.

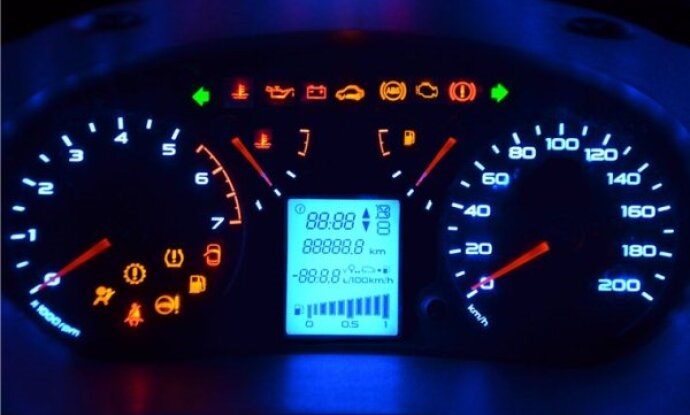

Значки комбинации приборов Лада Гранта

1. Сигнализатор состояния подушки безопасности , включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы в других случаях указывает на неисправность системы, необходимо как можно скорее обратиться в сервис, т.к. помимо отказа в аварийной ситуации, подушка может неожиданно раскрыться

2. Сигнализатор неисправности силового агрегата (не используется)

3. Сигнализатор недостаточного давления в шинах, загорается при при падении давления в шинах

4. Сигнализатор незакрытых дверей, загорается красным светом если открыта дверь

5. Сигнализатор непристёгнутого ремня безопасности водителя, загорается при включении зажигании, если не пристегнут ремень безопасности

6. Сигнализатор состояния электро усилителя рулевого управления (подключен в вариантном исполнении), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы во время работы двигателя указывает на неисправность ЭУР, которую необходимо как можно скорее устранить

7. Сигнализатор резервного остатка топлива, указывает на необходимость дозаправки автомобиля, не допускайте полной выработки бензина, т.к. это может привести к поломке топливного насоса

8. Сигнализатор неисправности системы управления двигателем (Check Engine), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы после пуска двигателя или во время движения указывает на выход из строя кого-либо элемента системы управления двигателем

9. Сигнализатор аварийного низкого давления масла, включается красным цветом при включении зажигания и после запуска двигателя гаснет, горение лампы при работающем двигателе и постоянный (в течении 5с) сигнал зуммера указывают на недостаточное давление масла в системе

11. Сигнализатор состояния антиблокировочной системы тормозов ABS (в вариантном исполнении), включается оранжевым цветом при включении зажигания и через 2с. после запуска двигателя гаснет, горение лампы в остальных случаях свидетельствует о неисправности системы, которую следует устранить в специализированной станции ТО

12. Сигнализатор режима иммобилайзера, загорается оранжевым светом и отображает состояние иммобилизатора и режима охраны автомобиля

13. Сигнализатор аварийного состояния тормозной системы, включается красным цветом при включении зажигания и после запуска двигателя гаснет, горение лампы и сигнал зуммера (5 включений) при работающем двигателе свидетельствуют о падении уровня тормозной жидкости ниже метки «MIN» в бачке главного цилиндра, эксплуатировать автомобиль с горящим индикатором запрещено

16. Сигнализатор запрета перехода на высшую передачу «О/D OFF» (не используется)

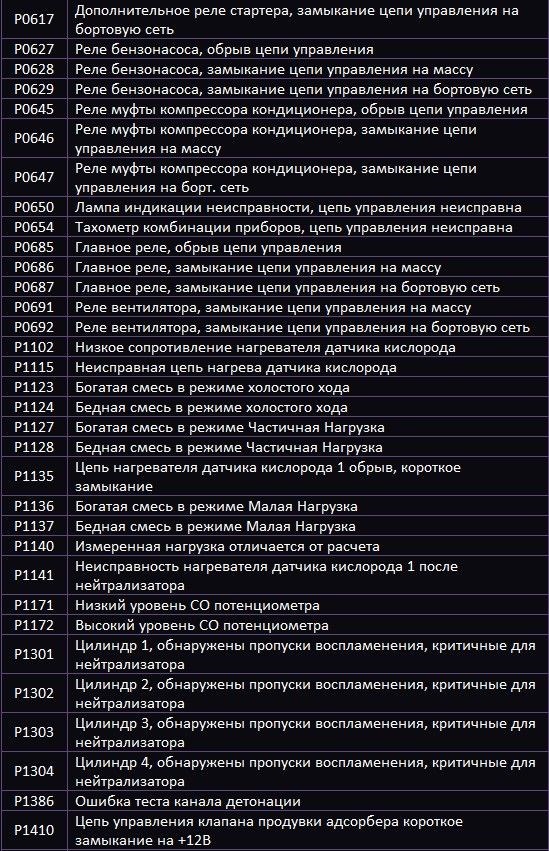

Коды ошибок Лада Гранта: расшифровки неисправностей

• механическое повреждение, что способствовало выходу из строя контактной платы, клемм;


• превышение допустимого напряжения в сети, короткое замыкание;


• поломка одного / нескольких датчиков, что повлекло передачу некорректной, неполной информации на бортовой компьютер;


• попадание внутрь влаги, агрессивной химической жидкости, что повлекло выход из строя;


• брак при изготовлении;


• нарушение технологии установки;


• покупка неоригинальной продукции.

Значки на панели приборов гранта По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

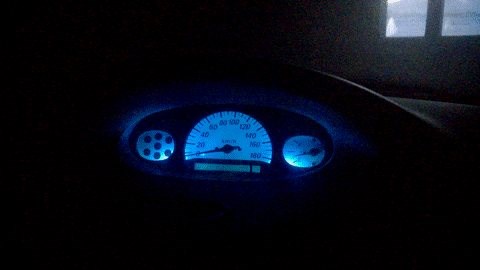

Динамическая подсветка приборной панели

Беглый поиск по интернетам дал информацию о том, что тахометр получает информацию импульсами. Точной информации о форме и длительности импульсов не нашлось. Меняется ли длительность его или она статична, а меняется время между импульсами. Что ж, придется научить ардуину считать импульсы, да и определять за одно и время когда на контакте «+» и когда «0».

Подключаем RGB диод. Не забываем ставить на каждый светодиод по ограничительному резистору.

const int RED_PIN = 9; const int GREEN_PIN = 10; const int BLUE_PIN = 11;

Использовать будем метод attachInterrupt. Метод вызывает функцию, когда на пине появляется и/или исчезает напряжение. В нашем случае нужно реагировать в обоих случаях, ибо мы не знаем об импульсе ничего кроме его наличия. Как выяснилось позже при увеличении оборотов уменьшается и длительность + и длительность 0.

long micro_prev=0; //счетчики времени long micro_now=0; long razn; long impulse; //длительность 1 (+) long silence; //длительность 0

В Setup подключаем пин, к которому будет подключен импульсный провод. Это цифровой пин 2. 0 в коде.т.к. это нумерация пинов, которые умеют работать в таком режиме. Соответствует ему пин 2.

Дальше проверяем что данные адекватны: длительность импульсов, а соответственно и обороты соответствуют физическим нормам и начинаем управлять светом.

Для каждого из участков нужно составить формулу по которому будет рассчитываться яркость. По факту это уравнение прямой по двум точкам. Считается легко. Так например для участка 800-1300 яркость будет считаться как

Не забываем, считать ошибки, если адекватные данные перестали поступать. Более 100 подряд идущих ошибок (опыту если провод оторвется то эта сотня налетает за долю секунды), то уходим в статичный цвет. При появлении данных возвращаемся обратно.

При включении системы плавно зажигаем подстветку. Для этого заведем переменную first_loop, которая у будет говорить ардуине что еще пока не надо обращать внимания на импульсы.

Так, все, пора тестировать. На улице январь, холодно, чтоб идти на мороз и просто потестить на авто. Нужен симулятор. Берем вторую ардудинку и делаем из него генератор импульсов. В общем виде так. При отладке добавлял сюда управление по COM, чтоб менять длинны.

digitalWrite(8, HIGH); delay(10); digitalWrite(8, LOW); delay(10);

По счастливому стечению обстоятельств в руках оказался USB осциллограф, который здорово помог при разработке. Подключаем и видим на выходе примерно такую картинку.

Поигравшись убеждаемся что все вроде работает. Вот теперь идем и ищем импульсы в авто. Забегая вперед скажу, что в приборной панели я вывода провода для тахометра не нашел, потому пришлось включаться в OBDII разъем. Включаем и…

Автомобильный контроллер подсветки приборной панели

1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.


2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.


3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.Для снятия накладки откручивают два винта


4. Откручивают крепление консоли. Она также крепится на двух винтах, установленных по краям корпуса. Надо придерживать винты, иначе они могут упасть внутрь панели.Консоль крепится в двух местах по краям корпуса


5. Отключают штекер с проводами. Для этого приборный щиток немного наклоняют вперёд и вытягивают штекер. Чтобы это сделать, надо отодвинуть при помощи отвёртки фиксатор на штекере в правую сторону.


6. Снимают приборную панель. Теперь, когда щиток приборов ничего не держит, его можно аккуратно вытянуть. Щиток немного проворачивают и вытягивают на сторону, проще это сделать влево.После отсоединения штекера панель приборов легко снимается

Описание панели приборов Lada Granta 4. отображает уровень топлива

Значки комбинации приборов Лада Гранта

1. Сигнализатор состояния подушки безопасности , включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы в других случаях указывает на неисправность системы, необходимо как можно скорее обратиться в сервис, т.к. помимо отказа в аварийной ситуации, подушка может неожиданно раскрыться

5. Сигнализатор непристёгнутого ремня безопасности водителя , загорается при включении зажигании, если не пристегнут ремень безопасности

6. Сигнализатор состояния электро усилителя рулевого управления (подключен в вариантном исполнении), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы во время работы двигателя указывает на неисправность ЭУР, которую необходимо как можно скорее устранить

7. Сигнализатор резервного остатка топлива , указывает на необходимость дозаправки автомобиля, не допускайте полной выработки бензина, т.к. это может привести к поломке топливного насоса

8. Сигнализатор неисправности системы управления двигателем (Check Engine), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы после пуска двигателя или во время движения указывает на выход из строя кого-либо элемента системы управления двигателем

9. Сигнализатор аварийного низкого давления масла , включается красным цветом при включении зажигания и после запуска двигателя гаснет, горение лампы при работающем двигателе и постоянный (в течении 5с) сигнал зуммера указывают на недостаточное давление масла в системе

11. Сигнализатор состояния антиблокировочной системы тормозов ABS (в вариантном исполнении), включается оранжевым цветом при включении зажигания и через 2с. после запуска двигателя гаснет, горение лампы в остальных случаях свидетельствует о неисправности системы, которую следует устранить в специализированной станции ТО

12. Сигнализатор режима иммобилайзера , загорается оранжевым светом и отображает состояние иммобилизатора и режима охраны автомобиля

13. Сигнализатор аварийного состояния тормозной системы , включается красным цветом при включении зажигания и после запуска двигателя гаснет, горение лампы и сигнал зуммера (5 включений) при работающем двигателе свидетельствуют о падении уровня тормозной жидкости ниже метки «MIN» в бачке главного цилиндра, эксплуатировать автомобиль с горящим индикатором запрещено

21. Кнопка сброса показаний счетчика суточного пробега , нажатием на кнопку устанавливают на 0 счетчик суточного пробега в жидкокристаллическом дисплее или выбирают режимы показа суточного или общего пробега

Ну вот и всё на этом мы рассмотрели один из элементов органов управления а именно комбинацию приборов автомобиля Lada Granta. Всем пока.

Как на гранте настроить часы на приборке – Все о Лада Гранта

Возможности бортового компьютера Отсюда видно, что весь перечень датчиков и индикаторных символов, которые в себе содержит комбинация приборов по периметру, наделен традиционным характером. Их информативность и понятность доступна даже для впервые прикоснувшихся к рулю Лада Гранта клиентов.
