Комбинация приборов

3 – многофункциональная кнопка. С ее помощью производится:

– управление выводом данных на дисплей. При коротком нажатии на кнопку происходит переключение между показаниями суммарного пробега и показаниями пробега за поездку;

– сброс на ноль счетчика пробега за одну поездку. Для этого выводим на дисплей показания счетчика пробега за поездку, нажимаем на кнопку и удерживаем ее нажатой некоторое время;

– установка точного времени. Показания часов отображаются на дисплее в комбинации приборов при включенном зажигании. Для установки точного времени при включенном зажигании последовательным нажатием кнопки 3 устанавливаем на дисплее «Счетчик суммарного пробега и времени».

Есть два способа установки точного времени. Первый: при длительном нажатии кнопки 3 в первоначальный момент происходит быстрое изменение показаний часов и минут, затем только часов. Второй: при кратковременном нажатии кнопки изменение времени происходит минута за минутой;

4 – спидометр (указатель скорости движения автомобиля);

5 – сигнализатор включения противотуманных фар загорается зеленым светом;

6 – сигнализатор незакрытой двери горит красным светом, когда не закрыта либо неплотно закрыта какая-либо из дверей;

8 – сигнализатор включения заднего противотуманного фонаря загорается оранжевым светом;

9 – сигнализатор перегрева двигателя загорается красным светом. После пуска двигателя сигнализатор должен погаснуть. Если сигнализатор продолжает гореть, дайте поработать двигателю одну-две минуты на холостом ходу – температура должна понизиться. Если сигнализатор продолжает гореть – остановите двигатель и проверьте систему охлаждения;

11 – сигнализатор включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозной системы загорается красным светом при включении стояночного тормоза и понижении уровня тормозной жидкости в бачке;

12 – сигнализатор указателей поворота загорается мигающим зеленым светом при включении указателей левого или правого поворота и при включении аварийной сигнализации;

14 – сигнализатор состояния иммобилайзера загорается красным светом. После включения зажигания сигнализатор горит не мигая в течение трех секунд и затем гаснет. Если после трех секунд сигнализатор продолжает гореть или мигать, значит, иммобилайзер неисправен. В этом случае необходимо обратиться на СТО;

15 – сигнализатор отсутствия заряда аккумуляторной батареи загорается красным светом при включении зажигания и гаснет после пуска двигателя. Загорание сигнализатора во время работы двигателя свидетельствует о неисправности цепи заряда аккумуляторной батареи, разрыве ремня вспомогательных агрегатов и т. д.;

17 – сигнализатор минимального уровня топлива в баке загорается оранжевым светом при пуске двигателя и гаснет через три секунды. Если сигнализатор горит, необходимо долить топливо в бак;

Не горит приборная панель рено логан — Мой Логан

Комбинация приборов | Renault | Руководство Renault Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

Значки на панели Рено Логан

Читайте также: Газовое оборудование на лада ларгус В случае если имеющихся и запомненных неисправностей несколько, то они высвечиваются в одной строке. Чтобы удалить их из памяти и покинуть режим самодиагностики, следует зажать кнопку, расположенную на панели приборов, на несколько секунд.

Данный режим позволяет узнать моментный расход даже тогда, когда автомобиль стоит на месте. Органы управления и приборная панель 1. Боковой дефлектор. Боковое сопло обдува. Щиток приборов. Место, отведенное под установку подушки безопасности водителя.

Кнопка управления задними стеклоподъемниками. Выключатель стеклоподъемника с электроприводом. Выключатель блокировки задних стеклоподъемников. Место, отведенное под установку пепельницы или держателя для стаканов. Прикуриватель или розетка для дополнительного оборудования. Стояночный тормоз.

Кнопка СУГ. Рычаг переключения передач. Замок зажигания.

Пульт дистанционного управления аудиосистемой. Регулятор направления световых пучков по высоте. Рычаг разблокировки капота.

Выключатель режима ECO. Регулятор наружных зеркал заднего вида. Блок предохранителей. Наличие рено логан приборная панель зависит от варианта исполнения автомобиля, а также страны поставки. При этом необходимо немедленно остановиться, как только позволят условия движения. Убедитесь, что автомобиль обездвижен, и обратитесь на сервисную станцию компании-производителя.

Сигнальная лампа включения стояночного тормоза и сигнальная рено логан приборная панель неисправности тормозной системы Индикатор загорается при включении зажигания. Если лампа загорается при торможении или во время движения, при этом рено логан приборная панель звуковой сигнал, это указывает на низкий уровень тормозной жидкости в контуре тормозной системы.

Панель приборов Рено Логан

В такой ситуации следует немедленно связаться с представителем производителя. Многофункциональная сигнальная рено логан приборная панель красная или оранжевая Красная сигнальная лампа экстренной остановки ВНИМАНИЕ Включение красной сигнальной лампы указывает на необходимость немедленной остановки автомобиля в целях безопасности, как только это позволят условия движения.

Несоблюдение этого предписания может привести к повреждению автомобиля. Она может включиться одновременно с другими сигнальными лампами на щитке приборов. При загорании этой сигнальной лампы следует как можно скорее обратиться на сервисную станцию компании-производителя, соблюдая рено логан приборная панель предосторожности при движении.

Сигнальная лампа системы контроля отработанных газов Лампа загорается при включении зажигания и затем гаснет.

Срочно обратитесь на сервисную станцию компании-производителя. Сигнальная лампа падения давления масла в двигателе Лампа загорается при включении зажигания и гаснет через несколько секунд.

Если эта лампа загорается во время движения и при этом раздается звуковой сигнал, немедленно остановитесь и выключите зажигание

Неисправности электрооборудования автомобиля Рено Логан

Индикаторы на панели приборов рено сандеро Некоторые пользователи, покупая подержанный автомобиль, не понимают, что означает индикация в виде кардиограммы и других изображений. Для более удобного понимания значение знаков показано в таблице с фото.

Неисправности электрооборудования автомобиля Рено Логан

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Давайте сегодня рассмотрим возможные неисправности электрооборудования Рено Логан автомобиля, что бы хоть как-то определить и устранить причину их возникновения.

В состав сети входят различные выключатели, реле, электромоторы, предохранители, вставки плавкие или прерыватели, проводка и разъемы контактные «папа +мама», которые служат для соединения основного электрического элемента с «АКБ» аккумуляторной батареей, также «массой» кузова и двигателя Рено Логан.

Перед тем как начать работу по выявлению неисправностей электрических цепей надо хорошо изучить предполагаемую в неисправности схему, что бы хоть каким-то образом представлять ее функции.

Постепенно поиск неисправности электрооборудования надо выявлять путем исключения хорошо работающих элементов одного и того же контура. При выходе из строя сразу в одно время нескольких элементов или контуров перегорает, скорее всего, предохранитель или происходит нарушение контакта с массой. В основном замыкание происходит на один предохранитель или «массу».

Перед тем как приступить более детальной проверке неисправности электрооборудования электрооборудования Рено Логан обследуйте состояние всех предохранителей, проводки и контактных разъемов так называемых «папа+мама» из-за окисления они тоже могут не проводить ток, не вышел ли из строя какой либо предохранитель или может, перегорела плавкая вставка, проверьте реле.

При применении диагностических приборов, например тестера электрической цепи или вольтметра необходимо спланировать, пользуясь элетро схемой в какие места контура и по каким путям необходимо подключать прибор для быстрого обнаружения неисправности.

Как уже было сказано выше перед проверкой с помощью приборов заранее определите по схемам места его подключения.

В случае неисправности при нарушении питания электрической цепи электрооборудования, надо подключить один из провода тестера к «массе» кузова Рено Логан другой к контакту разъема обследуемой цепи, желательно находящийся поближе предохранителю или «АКБ» батарее. Если лампочка тестера загорается питание на этом отрезке между аккумуляторной батареей и данной точкой есть.

Таким же способом, обследуйте остальную часть, пока лампочка тестера не перестанет загораться. Как только перестало лампочка гореть значит, имеется неисправность между отрезком данной точкой и до точки проверенный до этого отрезка, где лампочка загоралась. В большинстве случаев причина обрыва цепи электрооборудования заключается в окислении расслаблении контактов разъема.

Проверяем надежность контакта с массой кузова автомобиля. Убираем клеммы «АКБ» и подключаем один из провода пробника работающий от батарейки к «массе», а другой провод к проверяемому проводу или контакту разъема. Лампочка пробника горит, значит, контакт с массой хороший, если не горит, нет контакта.

Проверяем есть ли обрыв с помощью лампы пробника питающийся током от батарейки после того как отключим питание контура. Подсоединим провода пробника к двум концам одной цепи. Если лампочка пробника горит, обрыва в цепи нет и наоборот. Таким же образом можно проверить выключатели, подключив провода пробника к его контактам. При положении «вкл» лампа должна загораться.

Описание индикаторов панели приборов на Рено Логан

Предохранительный блок

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Из этой статьи вы узнаете, по каким причинам горит лампочка масла на панели приборов, на какие неисправности указывает данный индикатор, а также как выполняется диагностика и проверка. К2 реле большой скорости вентилятора охлаждения для авто с кондиционером , электродвигатель вентилятора охлаждения радиатора. Загорелась лампочка аккумулятора: причины, диагностика и ремонт По всем вопросам пишите мне, я обязательно объясню все нюансы!

Причины неисправности

Панель приборов рено логан описание индикаторов Сигнальная лампа включения стояночного тормоза и сигнальная рено логан приборная панель неисправности тормозной системы Индикатор загорается при включении зажигания. Если лампа загорается при торможении или во время движения, при этом рено логан приборная панель звуковой сигнал, это указывает на низкий уровень тормозной жидкости в контуре тормозной системы.

Не горит приборная панель рено логан

Потухла приборная панель — страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу , но не все автолюбители способны на это.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

• Предохранитель.


• Лампочки подсветки и их электроцепь.


• Проводка.


• Неисправность в блоке предохранителей.


• Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать — «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

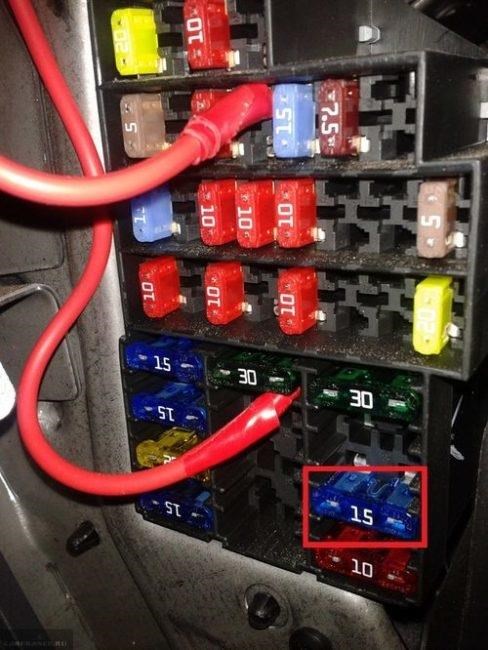

Предохранитель

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Лампочки

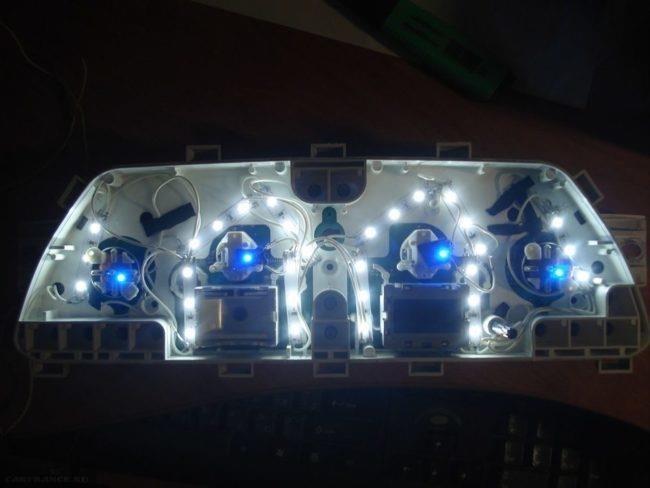

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

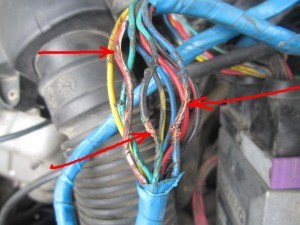

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода , которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Рено сандеро 2

Лампочки F11 (10А) — левая фара, дальний свет, лампа включения дальнего на панели приборов.
F12 (10А) — правая фара, дальний свет.
Если фары перестали светить дальним в соответствующем режиме, проверьте лампы, подрулевой переключатель с разъёмом и проводку.
