Не Горит Правый Задний Габарит Ваз 2111 – Схема очистителей фар

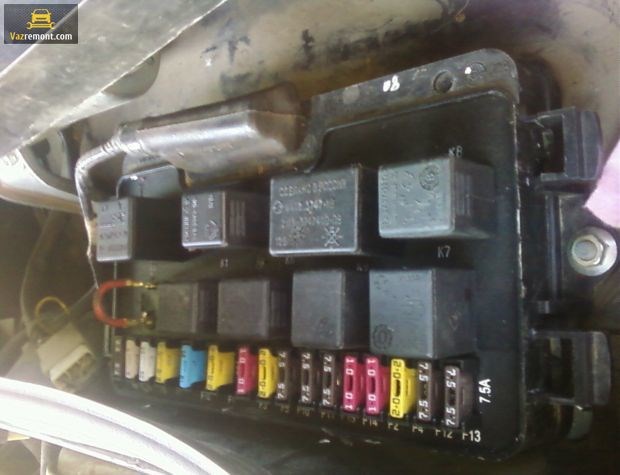

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

Не Горит Правый Задний Габарит Ваз 2111 – Схема очистителей фар

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

Не горит задний левый габарит ваз 2114

Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами — поставить новый осветительный прибор и установить панель в обратном порядке

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Какой бензин экономичнее?

А92А95

Описание предохранителей

За работу прикуривателя отвечает предохранитель номер 18 на 25А.

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

K1 — реле контроля исправности ламп

K2 — реле очистителя ветрового стекла

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации

K4 — реле включения ближнего света фар

K5 — реле включения дальнего света фар

K6 — дополнительное реле

K7 — реле включения обогрева заднего стекла

K8 — реле задних противотуманных фонарей

Электро схема блока

Не работают габариты ваз 2110

Вы тут: Главная > ВАЗ > 2110 > Не работают габариты на Ваз 2110

Не работают габариты на Ваз 2110

Габаритные огни располагаются по правому и левому борту на автомобиле ВАЗ-2112, как спереди, так и сзади, а отличаться друг от друга будут только цветом горения (передние дают белый свет, а задние красный). Их назначением является обозначение как стоящего, так и движущегося автомобиля в тёмное время суток и в условиях недостаточной видимости.

Электрическая схема габаритных огней устроена так, что их можно включать, как с выключенным зажиганием, так и с включенным. Причём в случае, когда не горит хотя бы одна лампа габаритных огней реле К1, расположенное в монтажном блоке, включит сигнальную лампу на щитке приборов, чтобы предупредить водителя об этой неисправности.

Посмотри предохранители габаритов, прозвони их, на вид могут быть целыми а не работать.

ты питание смотрел только на выходы из блока, если так, то смотри его на входе, если на входе не будет, значит где-то проводка, а если на входе будет и при этом целые предохранители, значит у обоих блоков не дорожки сгоревшие

Спасибо за исчерпывающий ответ, на днях так и сделаю. ))

Сидел искал этот пост, у меня такая же проблема, только я б сказал что не просто приборка не горит — ни одна лампочка на передней панели не горит, ну и также габариты слева и подсветка номера, только у меня все случилось неожиданно, никаких манипуляций не производилось. Завтра влезу отпишу что ж там случилось.

В багажнике случаем подсветка не коротнула?

сгорает предохранитель F1. Сгорел вдруг. При замене сгорает сразу. При осмотре проводки багажника нашлось пару перетёртых проводов: зелёный и чёрный. Трёт крышка багажника (проушина пружины вроде) при закрытии с левой стороны.

Устройство, ремонт и замена передних и задних габаритов ВАЗ 2110

Назначение

Передние габариты называются головными лампами, они находятся в блок-фаре впереди автомобиля по обеим его сторонам. Они – крайние по бокам в системе освещения, а своим названием обязаны тому, что показывают встречным транспортным средствам габариты машины по ширине.

Точно для такой же миссии предназначены задние габариты, — чтобы вас видел тот, кто едет следом. Особенно это актуально во время обгона, вы же не хотите, чтобы кто-то, не разглядев реальных размеров, задел вашу «ласточку».

Электросхемы ВАЗ 2110 » Автомобильный портал для ремонта автомобилей

[/i] Не горят задние габариты ваз 2110 причина

Приглашаю к обсуждению вашей проблемы в комментариях. Мы поможем вам решить вашу проблему с ремонтом автомобиля.

Причины, что делать и как устранить неисправность

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо. Сначала нужно отыскать где изнутри находится подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Задние габариты ВАЗ 2114 не горят: причины и способы их устранения По всем вопросам пишите мне, я обязательно объясню все нюансы!

Тест проводки на неработающих стоп-сигналах (проверка масса)

Открываем капот;

Отключаем АКБ, а еще лучше – снимаем ее. Ведь речь идет об электричестве, что небезопасно;

Со стороны подкапотного пространства, придерживая лампу рукой, отсоединяем провода, непосредственно идущие к лампочке от колодки;

Снимаем резиновый чехол;

Отодвигаем вбок фиксатор, выведя из зацепления пружину с крючком;

Вынимаем лампочку габаритов;

Меняем ее на новую и собираем все заново.

Дополнительный блок ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

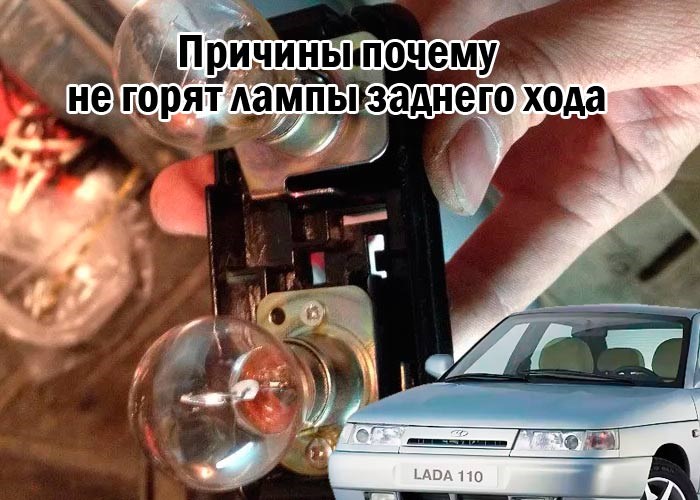

Другие причины неисправностей задний фар

Но может случиться и так, что не горит задний ход на ВАЗ 2110, а причиной этому датчик не является. Тогда возможно дело в питании. Его также необходимо проверить. При включении питание не подается, значит следует искать обрыв в проводке. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой.

Когда на автомобиле ВАЗ 2110 включается задняя передача, одновременно должны загораться лампочки белого цвета.

Их предназначение состоит в выполнении следующих функций:

с горящими лапочками гораздо удобнее парковка;

горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;

лампочки заднего хода служат для предотвращения аварийных ситуаций.

При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.

Проблему вполне можно устранить собственными силами, поскольку причинами этого, как правил, являются следующие ситуации:

Часто для устранения проблемы требуется доработка задних фонарей ВАЗ 2110. Для этого прежде необходимо демонтировать старые фонари заднего хода. Если просто перегорела лампа, то с ее заменой проблем не возникнет.

Не составит особого труда заменить и сгоревший предохранитель. А вот поменять вышедший из строя датчик гораздо сложнее. Алгоритм действий уже был озвучен в рамках данной статьи. Но для замены потребуется загнать машину на яму либо эстакаду. Без этого устранить проблему будет проблематично.

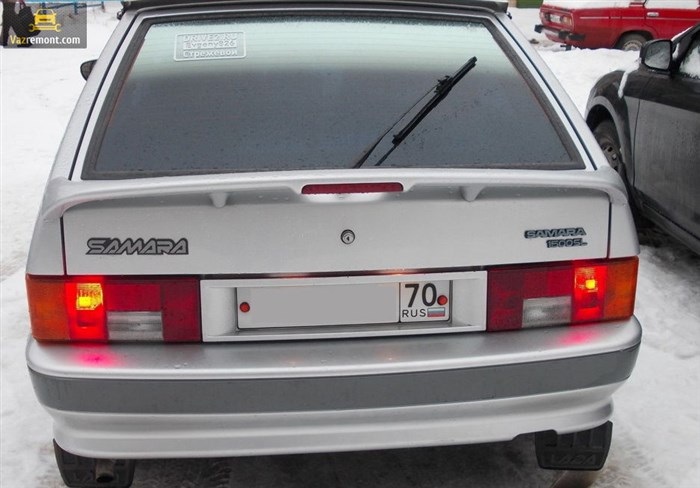

Причины неисправности задних габаритов

Для замены авто необходимо поставит на яму либо загнать на эстакаду.

При наличии защиты двигателя, ее необходимо снять.

Предварительно следует приготовить какую-то емкость для масла, поскольку в тот момент, когда датчик будет откручен, определенная часть масла вытечет.

Затем необходимо открутить провода, которые подведены к датчику.

Старый датчик необходимо снять, а на его место поставить новое устройство.

Вытекшее в процессе замены датчика масло, необходимо долить в коробку.

Далее подсоединяются провода. Их предварительно необходимо вытереть насухо с целью удаления попавшего на них масла.

Затем следует завести автомобиль, и проверить наличие света от лампочек при включенном заднем ходе.

Не горит габарит правый ваз 2110 Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

Электросхема стеклоподъёмников ВАЗ 2110

Блок реле и предохранителей;

Замок зажигания;

Переключатель электростеклоподъемника правой передней двери;

Переключатель электростеклоподъемника правой задней двери;

Моторедуктор электростеклоподъемника правой передней двери;

Моторедуктор электростеклоподъемника правой задней двери;

Моторедуктор электростеклоподъемника левой задней двери;

Моторедуктор электростеклоподъемника левой передней двери;

Переключатель электростеклоподъемника левой задней двери;

Переключатель электростеклоподъемника левой передней двери;

Реле включения электрического стеклоподъемников;
А — к источникам питания;
В — к выключателю освещения приборов;
С — Условная нумерация штекеров в колодках электростеклоподъемников

Звуковой сигнал;

Выключатель звукового сигнала (кнопка на руле);

Блок реле и предохранителей;
А — Колодка проводов к электродвигателю вентилятора системы охлаждения двигателя;
В — к источникам питания.

Основной блок

Электромотор вентилятора;

Дополнительный резистор (Реостат печки);

Контроллер;

Блок предохранителей и реле;

Выключатель (замок) зажигания;

Датчик температуры воздуха в салоне;

Кнопка включения рециркуляции;

Клапан рециркуляции;

Микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания

Предохранители 10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.

Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.

Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Проблема с предохранителем на стоп-сигналы

Сначала нужно отыскать где изнутри находится подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
