Горит аккумулятор на панели приборов ваз 2114

Каждому, даже начинающему водителю, известно о том, что аккумулятор взаимодействует с генератором. После запуска двигателя АКБ переходит в режим постоянной подзарядки. После того как обороты двигателя повышаются, возрастает и напряжение на выходе генератора, что не есть «гуд».

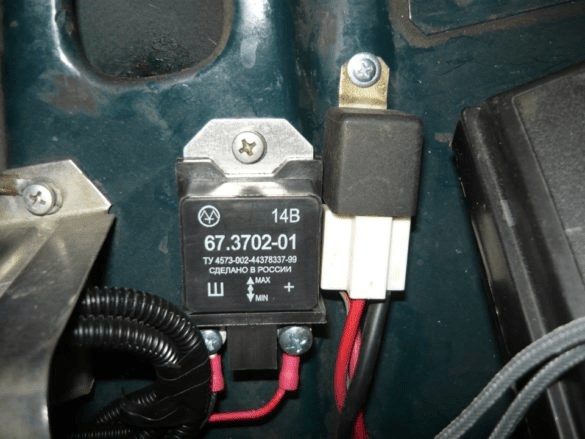

С целью предотвращения вышеописанного в цепи возбуждения ротора устанавливается небольшое реле-регулятор, задача которого – понижать ток до оптимального уровня независимо от числа оборотов двигателя. В результате напряжение поддерживается на необходимом уровне. Лампочка аккумулятора загорается в том случае, когда отсутствует зарядка от генератора.

Итак, смоделируем ситуацию. Вы завели мотор, но лампа аккумулятора не погасла. В чем дело?

1. Неисправно реле-регулятор, диодный мост;


2. Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;


3. Перегорел предохранитель или плохой контакт;


4. Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;


5. Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;


6. Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.

Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение

1. Две отвертки (плоская и крестообразная);


2. «Контролька» (лампочка на 12V);


3. Мультиметр;


4. Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.

Не гаснет лампа зарядки аккумулятора но зарядка идет Это интересно: Как недорого проверить состояние двигателя?

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.

Что делать, если не горит лампа аккумулятора при включении зажигания

1. Ситуация вторая — воль, а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.


• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Генератор работает но не заряжает аккумулятор Такое возможно на авто, где в генераторе не предусмотрено наличие встроенного сопротивления. За счёт него оборудование продолжает выработку энергии даже в ситуациях, когда индикаторная лампочка перегорела.

Почему горит лампочка зарядки аккумулятора, хотя он заряжен?

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Пропала зарядка ваз 2109 — Автожурнал MyDucato

• уровень натяжения ремня;


• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;


• проверить предохранители, реле, диоды;


• проверить сопротивление в приборной панели, качество пайки проводов.

Почему горит лампа акб. На панели горит лампочка аккумулятора — поиск причин и способы решения данной проблемы оказалось, что у меня был плохой контакт от генератора №30. и еще хуже контакт от одного из 3-х контактов от катушки генератора(статора).
В связи с этим, плохой контакт->нагревание-> диодный мост долго плавился,

Если нет утечки тока в режиме покоя

Недавно, возвращаясь с работы, со мной возникла такая ситуация — при включении зажигания перестала гореть контрольная лампа заряда аккумулятора, сама зарядка пропала, а стрелка вольтметра показывала лишь уровень заряда АКБ.

Поэтому, кое-как добравшись до дома, решил выяснить причину и, порывшись в интернете, приступил к работе.

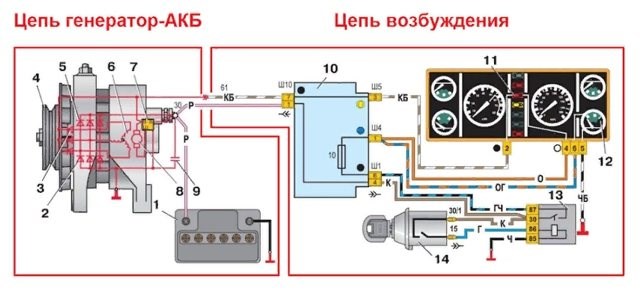

Таким образом, чтобы устранить проблему нам надо последовательно проверить все элементы системы начиная с элементов «цепи возбуждения» и заканчивая цепью «генератор-АКБ». Вооружаемся мультиметром, отверткой-индикатором или лампочкой с проводом, и начинаем:

Это интересно: Эта функция есть в каждом автомобиле, но использует ее только половина водителей

Не гаснет лампа зарядки аккумулятора но зарядка идет

1. Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Не горит лампочка зарядки аккумулятора Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Лада 2109 Вишневая,Экспорт,люк)) › Бортжурнал › Генератор не дает зарядку. Ремонт генератора ВАЗ 2109

Началось все с банального.
Пока не перегазуешь, заряда не будет.
Горит лампочка АКБ и слабый заряд на приборке.
Перегазовал — исправилось. Но бывало, что даже на оборотах лампочка АКБ тускло, но горит.
Так проехал я неделю — полторы.
Понимал, что надо поменять диодный мост. Год назад уже менял.

Однажды, утром понял, что я еду на АКБ. Доехал до работы, попросил в соседнем от работы автосервисе поставить АКБ на зарядку.
Снял генератор, разобрал.
На картинке показано отверстие, через которое нужно выбить второй подшипник.

оказалось, что у меня был плохой контакт от генератора №30. и еще хуже контакт от одного из 3-х контактов от катушки генератора(статора).
В связи с этим, плохой контакт->нагревание-> диодный мост долго плавился,

Пошел в магазин, приобрел мост(заводской), заметил, что тот, что я ставил год назад фигня по качеству.
Пока разбирал, сломал 2 винта от генератора. Один тот, который подгорал, между Статором и Диодным Мостом, второй(из четырех) — стягивающий генератор. Пришлось распиливать. Еле нашел им замену в хозяйственном магазине с метизами+болгарка, что бы подогнать под ВАЗовские хитрости.

Все собрал — ничего не происходит. Мне посоветовали поменять щетки. Но на первый взгляд они в рабочем состоянии. прозвонил — все ок. но заряда нет. В магазин поздно. Уже вечер.
Приехал на АКБ домой. Побежал в другой магазин на следующий день. Приобрел щетки. Проверил в домашних условиях(как рекомендуют на видео — кручу рукой, выдает 2-3 вольта. то есть, работает.

Замерил кабель Возбуждающий Первичную Обмотку на роторе — 10V. на АКБ — 12V.
Сделал ход конем, кинул 12V напрямую с генератора №30 на №61(как на таблице) — генератор гудит, но заряд дает…

На №61 стало поступать 11V. на АКБ — 12V.
Попробовал завести — заряда нет… Если напрямую, как писал ранее(с №30 на №61) — есть.

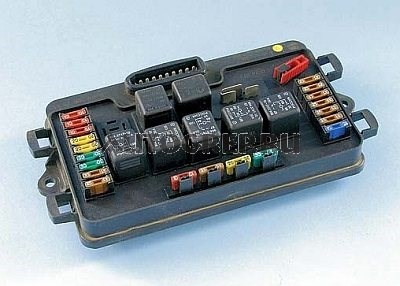

Отследил, откуда идет (поступает) №61. Из блока управления…
Наверное плохой контакт — не хватает ампер, чтоб возбудить ротор.
Снял блок управления, пришел домой. Изучал. Проверил все диоды, которые были впаяны в блоке. Всё ок.

Собрал блок, промазал герметиком…
Втыкаю блок, поворот ключа зажигания, завелся — ничего… заряда НЕТ…
Машина стоит уже 5 дней. Уже думал, может она устала и не хочет больше ехать…
Истерика, паника, депрессия… Изучаю Автору без наличности…
Успокоился, почитал интернет. Поменял практически все, что может повлиять на правильную работу.
Осталось только поменять Ротор.

Ослабло натяжение ремня генератора

1. Статор (неподвижный элемент, набранный из круглых стальных листов).


2. Обмотка статора (катушки, укладываемые в его пазы).


3. Ротор (подвижный элемент, вращающийся внутри статора; состоящий из вала с сердечником, на который намотано много слоев медного провода — электромагнит, а сверху установлены 2 шестиполюсных сердечника).


4. Задняя и передняя крышки.


5. Щёткодержатель с графитовыми щетками; с 1993 года щёткодержатель для ВАЗ 2109 оборудуется регулятором напряжения.


6. Контактные кольца.


7. Выводной контакт напряжения.


8. Диодный мост.

Вариант первый — Ослабло натяжение ремня привода генератора

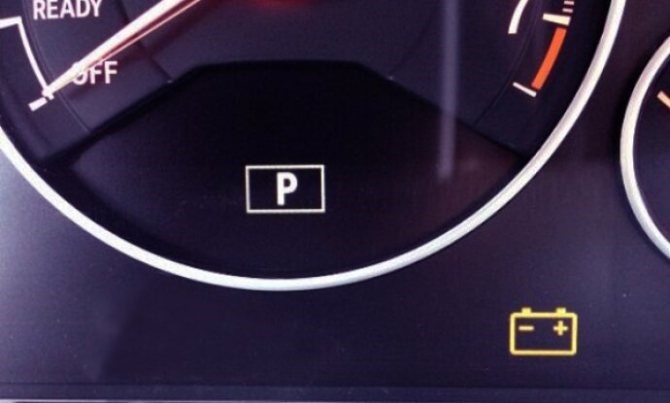

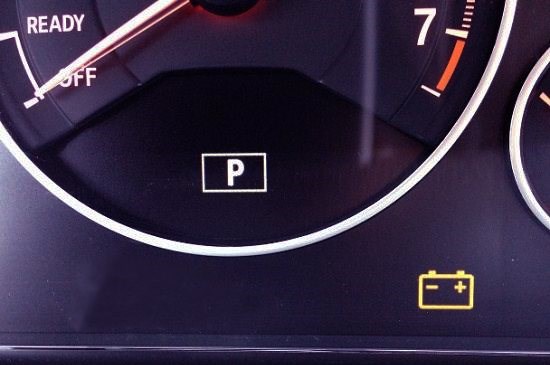

Что такое лампочка аккумулятора

Внимательно изучив приборную панель, не составит труда отыскать на ней индикатор аккумулятора.

Хотя лампа изображена в виде АКБ, в действительности этот индикатор отображает работу генератора.

Её активация при запуске зажигания говорит о том, что сам генератор функционирует и подаёт питание на бортовую сеть, а также заряжает аккумуляторную батарею.

Следует детальнее разобраться в том, что это за лампа, для чего она используется и что означает.

Индикатор должен включаться только при повороте ключа в замке на пол оборота, после чего тухнуть при запуске мотора.

Но бывают ситуации, когда лампочка не функционирует вообще, вне зависимости от того, включён мотор или зажигание, или нет. Есть несколько причин подобного развития события.

Лампочка загорается при включении фар

• естественное перегорание за долгое время эксплуатации;


• изначально низкое качество лампы;


• нештатная панель приборов на машине;


• сильные вибрации и тряска, которые спровоцировали поломку.

Разрядился аккумулятор Найдите в руководстве к своему автомобилю соответствующий предохранитель. Эта информация, как правило, содержится в разделе по электрической части. Находите предохранитель, смотрите его состояние и заменяете при необходимости. Запускаете двигатель и, если индикатор погас, то с генератором все нормально и никакой ремонт не требуется. Вернуться к содержанию
