Почему стрелка спидометра скачет на ваз 2110
Зачастую проблема со спидометром относится к электронным неполадкам. Хотя многое зависит от автомобиля. К примеру, если дергается стрелка спидометра ВАЗ-2107, то не обязательно дело в проводке. Спидометр в данном автомобиле механического типа, проводов там минимум. Поэтому очень часто проблема заключается в тросике, который потерял натяжение.
В то же время дело может быть в неисправном датчике скорости. Многие автомобилисты проверяют его работоспособность первым делом. Ведь это гораздо проще, нежели разобрать приборную панель, устранить неисправность и собрать её обратно. Разберемся же более детально с основными неисправностями спидометров на некоторых марках автомобилей и рассмотрим методы их устранения.
Почему дергается стрелка спидометра?
Что нужно знать?
Не работает спидометр на Ваз 2115
- Выход из строя из-за старости. Каждый электронный прибор, независимо от качества, имеет свой ресурс. Поэтому он может выйти из строя в любой момент.
- Механическое воздействие. Проще говоря, повреждение корпуса датчика или проводки. Если выполнялись какие-либо работы по снятию и установке датчика, то вполне вероятно его повреждение.
- Окислившиеся, пересохшие или перебитые провода. Также проводка банально вырабатывает свое, если она долго не менялась.
- Датчик не подходит под данную модель автомобиля. В этом случае не стоит рассчитывать на корректные показания спидометра.
При включении зажигания стрелка спидометра поднимается — Все о Лада Гранта устранил причину? тоже проблема такая, у все что перечислили это не то, снял приборку и в дом. условиях не работают приборы и циферблаты
Принцип работы ДС
Так как ДС на ВАЗ 2114 является электронным, его принцип работы заключается в генерировании постоянных импульсов, подаваемых и считываемых блоком управления при каждом обороте коленвала авто.
Анализируя частоту полученных импульсов, контроллер и выдает полученную скорость на спидометр во время движения, а кроме того, он отвечает за работу двигателя на холостых оборотах и частоту поступления воздуха в обход дроссельной заслонки.

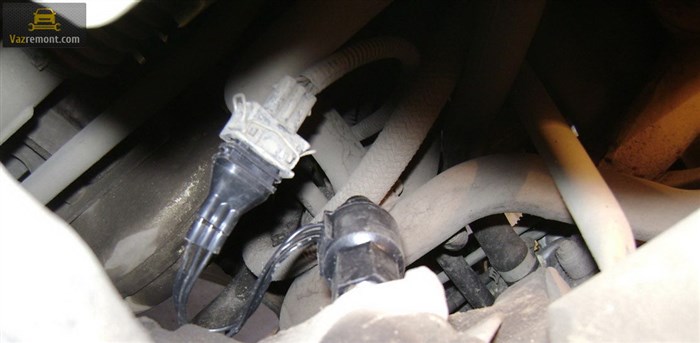

Чтобы разобраться в том, почему не работает спидометр на ВАЗ 2114, надо добраться до датчика скорости, расположенного в подкапотном пространстве. Для этого нужно открыть капот, извлечь мешающий адсорбер и найти провод, питающий датчик, рядом с правым ШРУСом.
Сам прибор будет расположен под узлом дросселя по направлению питающего провода, и первым делом следует визуально оценить его состояние. Если ДС еще заводской, с большой долей вероятности его пластиковый шток или шестерня, отвечающая за привод спидометра ВАЗ 2114, будут сломаны (погнуты, лишены зубьев и так далее).
Почему не работает спидометр ВАЗ 2114: ищем причины
Альтернативный способ проверки ДСА в домашних условиях (без снятия ДСА)
Основные функции спидометра
- отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
- обрыв питающего датчик провода;
- отсутствие тока в питающем контакте.
Неисправности на ВАЗ Чтобы выяснить причину поломки, необходимо отсоединить клеммы, идущие к тахометру и подключить последний напрямую к АКБ (клемма «К» остается на месте).
Почему может не работать спидометр
На старых автомобилях стрелка часто не поднимается с нуля из-за износа или блокирования тросика привода внутри обмотки. В любом случае проблема решается заменой датчика скорости.

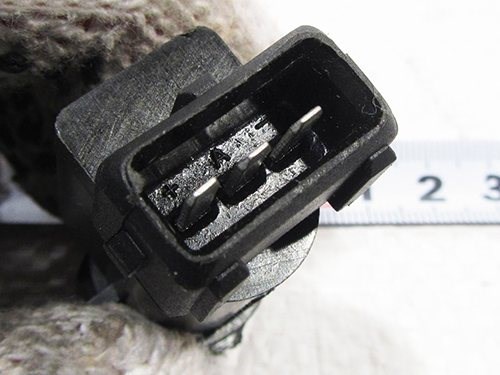

Отсутствие сигнала с датчика на ВАЗ 2114 может быть связано с другими проблемами: например, окислением контактов на фишке датчика или разрывом пыльника и попаданием влаги или грязи. Поэтому, прежде всего, нужно снять фишку, оценить состояние контактов и сбрызнуть их WD-40 или любым другим преобразователем ржавчины. Если это не помогает, нужно заменить привод.
Если самодиагностика или диагностика ЭБУ на сервисе показывают, что сигнал есть, но спидометр не работает, нужно снять приборную панель.
Прыжки стрелки на ВАЗ 2114 часто связаны с прогоранием дорожек. К этому приводят повышенное напряжение бортовой сети вследствие неисправностей стабилизатора и время. В отечественных приборных панелях для Самары использовался низкокачественный припой, постепенно разрушающийся из-за температурного расширения. Нестабильный сигнал может проявляться прыжками стрелки.
Может наблюдаться расхождение показаний спидометра и БК: чаще всего правильно показывает БК, а стрелка не работает. Это связано с выходом из строя привода на самом спидометре. Для ремонта придется разобрать приборку и снять спидометр. Далеко не все автоэлектрики, не говоря о самих автовладельцах, берутся за подобную работу, поэтому проще и дешевле заменить приборную панель.
В заключение
- Отсоедините клеммы, идущие от аккумуляторного устройства.
- Извлеките из авто воздушный фильтр и патрубок, отвечающий за впуск.
- Снимите с датчика клемму.
- Если провод на спидометре выполнен в виде троса, тогда отсоедините его от измерителя.
- Участок, где монтирован датчик, необходимо очистить от загрязнений и пыли, только после этого приступайте к снятию старого изделия при помощи инструментов.
- Снимите фиксирующую гайку, к работе с ней идеально подходит ключ, рассчитанный на 22, если подходящего инструмента нет под рукой, можно обойтись пальцами.
Типичные неисправности Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.
Устранение поломки
Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

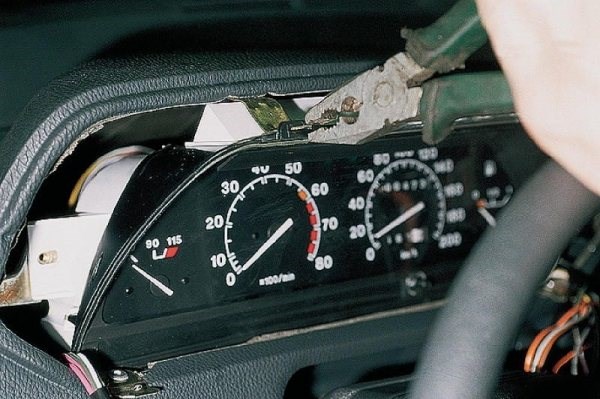

- Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
- Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
- Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.

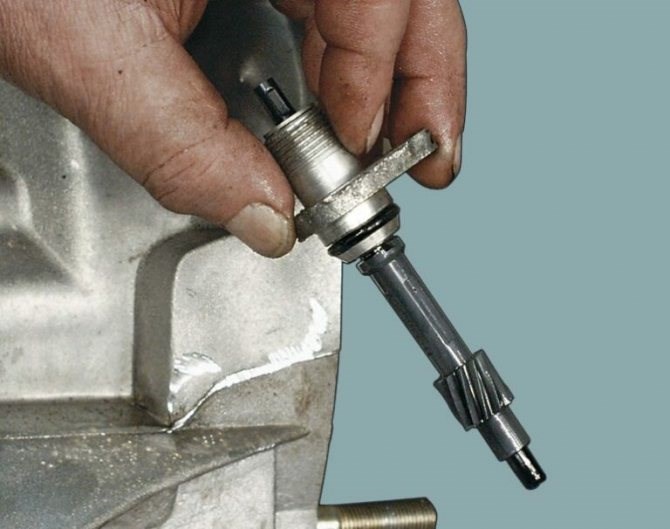

- Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.
Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.
Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:
- Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
- Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
- Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
- Поставьте новый измеритель, при этом сильно затягивать гайку не нужно. Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

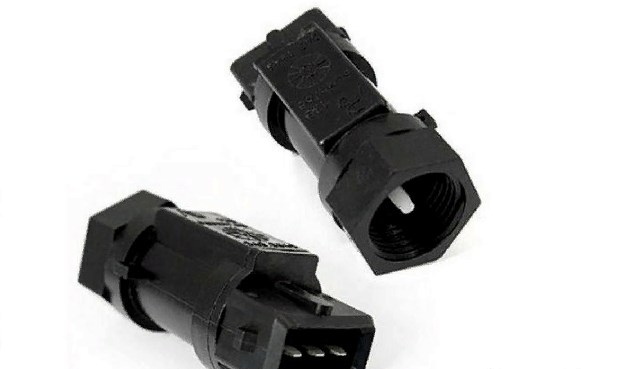

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.
Устройство датчика спидометра на ВАЗ 2114
- Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
- Гаечным ключом на 21 снимите датчик скорости.
- Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
- Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.
Принцип работы ДС Проверить работу датчика скорости можно по бортовому компьютеру, включив его в режим самодиагностики. При коде ошибки Р0500 датчик скорости не предает сигнал на контролёр. Причинами этого явления могут стать отсутствие контакта в колодке разъёма, из-за попадания в неё воды, обрыв проводов подходящих к датчику и отсутствие напряжения на контакте питания.
Причина неработающего спидометра
Долго причину искать не пришлось. После демонтажа датчика скорости все стало очевидно

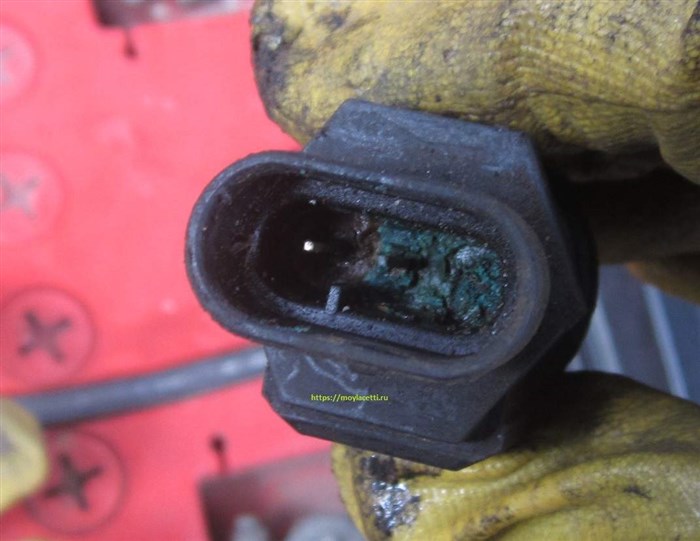

Как видим, сильная коррозия привела к тому, что третий контакт отгнил вовсе. К этому привел предыдущий некорректный ремонт. Судя по всему, в разъеме был ненадежный контакт. И вместо замены разъема или его ремонта, в него был вставлен отрезок медной проволоки
Это не позволило герметично соединить коннектор и влага быстро сделала свое дело. Вот извлеченный из коннектора третий контакт
В общем, все решилось заменой датчика скорости и обработкой коннектора средством для контактов
Ну а процесс замены датчика — это уже совсем другая история, о которой можно почитать здесь.
Видео замена троса спидометра Ваз
Диагностика работы датчика Замена троса спидометра производится в 2 случаях:
Дергается стрелка спидометра ВАЗ-2109
Зачастую для устранения проблемы потребуется демонтаж приборной панели. Это занимает много времени, хотя справится с данной задачей практически каждый. Чтобы выполнить демонтаж, нужно достать магнитолу и прикуриватель, аварийную лампу и выкрутить все необходимые крепления. Теперь можно приступать к непосредственному ремонту.
Если стрелка спидометра дергается при наборе скорости, то, скорее всего, дело в приводе, который вышел из строя. Поэтому нужно снять привод, шестерни, а также уплотнители. Последние необходимо заменить на новые. Дальше желательно провести дефектовку шестеренок. Если грани на них слизаны, то меняем.
Помимо этого, желательно проверить тросик. Вполне вероятно, что он задевает что-то во время езды, что и становится причиной скачков стрелки спидометра. При необходимости тросик заменить и смазать. Дальше осуществляем сборку.
Типичные неисправности
- Выход из строя из-за старости. Каждый электронный прибор, независимо от качества, имеет свой ресурс. Поэтому он может выйти из строя в любой момент.
- Механическое воздействие. Проще говоря, повреждение корпуса датчика или проводки. Если выполнялись какие-либо работы по снятию и установке датчика, то вполне вероятно его повреждение.
- Окислившиеся, пересохшие или перебитые провода. Также проводка банально вырабатывает свое, если она долго не менялась.
- Датчик не подходит под данную модель автомобиля. В этом случае не стоит рассчитывать на корректные показания спидометра.
Альтернативный способ проверки ДСА в домашних условиях (без снятия ДСА) 2) стаканы целы? Не сгнили ли они? И что с ходовой, может шаровые, рулевые наконечники, сайлентблоки. И ещё на состояние пружин смотреть надо, если их не менял, могли сесть они.
Основные причины, по которым не работает спидометр Ваз 2114
Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.
Датчик спидометра Ваз 2114 – вышел из строя
Датчик спидометра Ваз 2114
В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:
- отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
- обрыв питающего датчик провода;
- отсутствие тока в питающем контакте.
Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.
Как проверить датчик спидометра Ваз 2114
Датчик скорости Ваз 2114
Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:
- Откройте крышку капота ВАЗ-2114.
- Избавьтесь от адсорбера, так работать будет комфортнее.
- Определите, где в области ШРУСа расположен провод, подходящий к датчику.
- Найдите приспособление, находящееся под узлом дросселя.
Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?
Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток. Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего.
Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические.
Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.
Причина неработающего спидометра
- Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
- А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.
Почему не работает спидометр Первый способ предполагает снятие ДС и его извлечение наружу, после чего нужно будет произвести следующие манипуляции:
