Как отремонтировать светодиодный светильник своими руками

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Одна лампа может насчитывать несколько десятков светодиодов, которые соединяются последовательно или параллельно. Во втором случае конструкция получается дорогостоящей (к каждому led-диоду или группе подключается отдельный резистор), поэтому позволить себе ее могут далеко не все.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Почему перегорают светодиодные лампы: причины и методы их устранения

1. Снимите прибор с потолка или стены и удалите крышку корпуса.


2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.


3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.


4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.


5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Что делать, если не горит светодиодная лампа на авто? Противотуманные фары незаменимы в неблагоприятных погодных условиях. Они дают мощный горизонтальный свет, который стелется над дорогой и освещает ее даже при густом тумане.

Почему лампа мерцает?

Любой диодный элемент в электротехнике является проводником тока только в одном единственном направлении. Причем, p-n переход не позволяет работать лампе в условии повышенного напряжения. Если лампа рассчитана на сеть в 12 Вольт, то больше ей давать нельзя.

В машине же, напряжение постоянно скачет. Причем, диапазон его колеблется от 13,5 до 14,7 Вольт. То есть, это уже не нормальный режим для светодиодной лампы. Поэтому, она начинает нагреваться. А любой нагрев светодиода сопровождается мерцанием, что мы и получаем спустя некоторое время эксплуатации.

Кстати, нагрев диода может произойти и не только по вине напряжения. Нагрев возникает при совместном использовании с лампами накаливания, от теплых элементов двигателя и т. д.

Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике / Хабр

Почему перегорают светодиодные лампочки? Моргают светодиодные лампы в авто: что делать U – напряжение в бортовой сети. Принимаем равным 14,7 В.

Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике

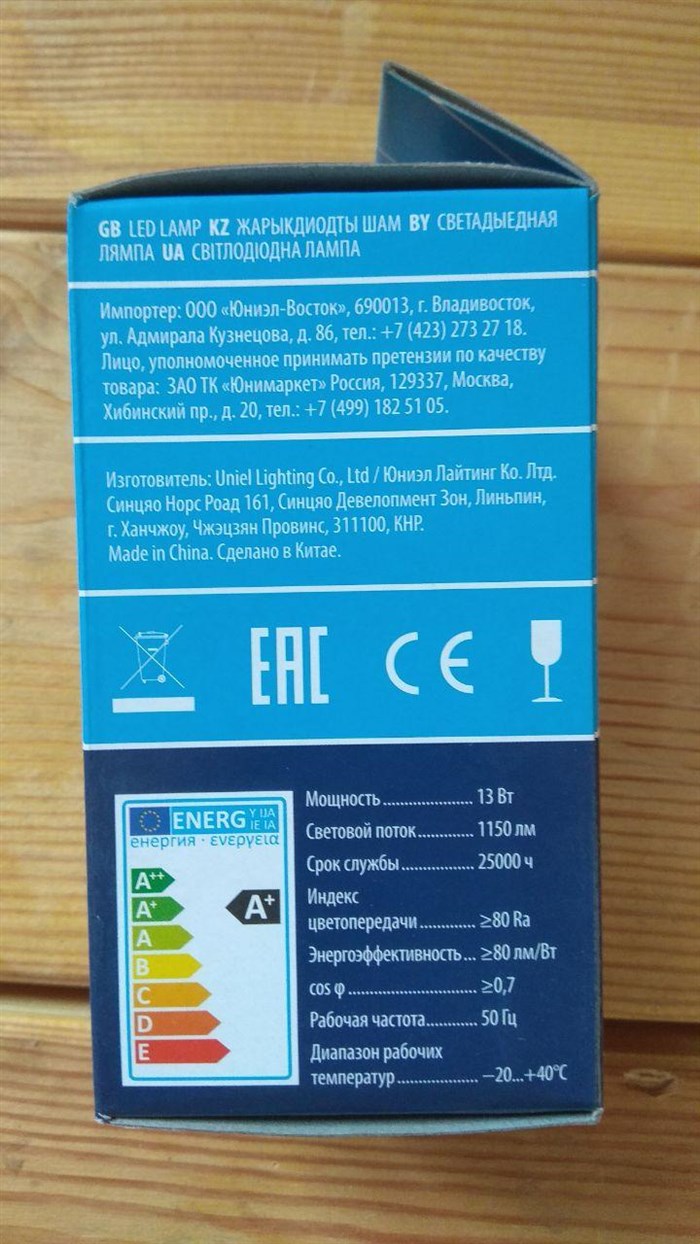

Лампа действительно яркая, инструментальных замеров я не проводил, но визуально светит ярче чем 11 и 12 ваттки того же и аналогичных производителей.

25000 часов работы? Ха-ха. Грубо говоря 3 года непрерывной работы? Ни одна лампа у меня столько не светила, перегорают раньше, как ни крути.

3 года гарантии, но 27 лет работы при условии использования 2.5 часа в сутки? Ха-ха-ха. Больше похоже на 3 года работы при использовании 2.5 часа в сутки, если усреднить те сроки службы, на которых перегорали мои лампы, купленные до этого.

Итак, мы имеем достаточно большой ассортимент неплохих по соотношению цена-яркость недорогих светодиодных ламп среднего качества, которые, к сожалению, склонны внезапно перегорать задолго до заявленного конца срока службы. Почему бы не попробовать продлить их жизнь несложным ремонтом?

Светодиодная лампа устроена довольно просто. Корпус, состоящий из цоколя, теплоотводящего радиатора в средней части и матового рассеивателя, драйвер (плата с микросхемой, диодным мостиком и несколькими конденсаторами) для обеспечения стабильных параметров питания светодиодов и плата со светодиодами.

Если хочется оценить состояние конденсаторов, трансформатора и микросхемы драйвера — аналогичным способом подрезаем и поддеваем плату со светодиодами и отделяем ее от средней части корпуса

Ремонт в случае вспухания и выхода из строя конденсаторов, микросхемы, диодного мостика и т.п. я рассматривать не буду, т.к. данная статья посвящена простому двухминутному ремонту лампочки, доступному каждому, кто умеет держать в руках паяльник.

Ремонт, связанный с большими трудозатратами по выпаиванию, тестированию, покупке и замене радиодеталей, представляется мне нецелесообразным по соотношению потраченное время/сэкономленные деньги.

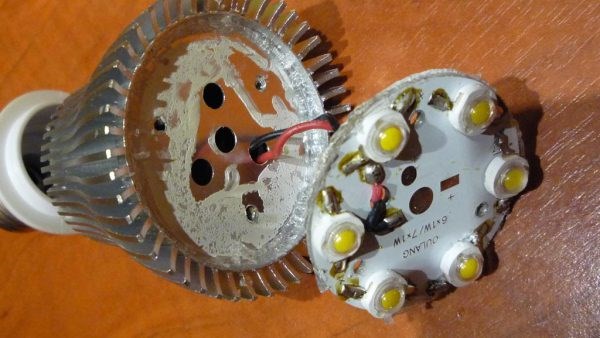

Светодиоды на плате соединены последовательно — по одному или блоками из 2-4 штук. В случае если в блоке один светодиод, как в лампочках стандартного типоразмера, при его перегорании размыкается вся цепь и остальные светодиоды перестают гореть т.к. через них перестает проходить электрический ток.

Ремонт светодиодных светильников – виды, причины и способы устранения неисправностей

Почему мерцают светодиоды в автомобиле? | Любой диодный элемент в электротехнике является проводником тока только в одном единственном направлении. Причем, p-n переход не позволяет работать лампе в условии повышенного напряжения. Если лампа рассчитана на сеть в 12 Вольт, то больше ей давать нельзя.
