На Тойоте Королле не Горят Противотуманки… Установка противотуманных фар

Поэтапная установка противотуманок на Короллу

Итак, выяснив, что штатная проводка присутствует, мы можем ехать в магазин за покупками. Для самостоятельной вставки фар нам понадобятся:

В итоге должен получиться примерно такой же набор как на фотографии снизу.

Надежно закрепив противотуманку и убедившись в том, что она не выскочит, не открутится и тому подобное, можно вставить заглушки на места и придать автомобилю внешне законченный вид. После того как были вставлены заглушки вы сами убедитесь в том, что они там как будто и стояли всегда. На каждую фару вам понадобится примерно 5-10 минут.

Реле вставляется на ощупь, поэтому для того чтобы иметь хотя бы примерное понимание того, куда его вставлять необходимо снять крышку данного короба – сделать это не сложно, придется открутить один или два болтика. На фотографии ниже указано примерное место установки реле, которое вставляется через верх.

Закончив с установкой реле, собираем все обратно. И переходим к заключительной стадии – установка и подключение выключателя. Здесь каждый сам для себя должен решить, куда ему удобней установить выключатель – мы использовали разъем под монетницу.

Для того чтобы подключить сам выключатель и он исправно работал, нам необходимо снять обшивку рулевой колонки – это позволит нам получить доступ к разъему левого рулевого переключателя.

Синими стрелками показан вариант независимого включения и выключения противотуманных фар. Для такого варианта нам необходимо подсоединить провода выключателя к красно-голубому проводу и красному. Подключать необходимо к одному из вариантов указанных на фото.

Подсоединив провода, вставив разъем обратно проверяем работоспособность ПТФ, если все работает замечательно, то прикручиваем обшивку и приятного вам пользования, если не получилось необходимо еще раз проверить комбинации проводов.

Противотуманные фары Тойота Королла 150 кузов: какие лучше ставить

• Светотеневая граница фар должна быть достаточно четкой, это напрямую влияет на качество освещения дороги и обочины.


• Лучше брать ПТФ с заглушками для более плотной и качественной совместимости с корпусом машины. Это значительно продлит срок эксплуатации света.


• Вертикальный угол видимости должен быть в пределах от 10 до 15 градусов, горизонтальный — от 10 до 45 градусов.

Королла 150: лампочки, свет, противотуманные фары В обратной стороне отсоединенного пластика будет гнездо, куда и подсоединяем реле, после чего собираем все в обратной последовательности.

Оригинальные ПТФ и совместимые аналоги

Аналогичная процедура выполняется в случае, если необходимо снять фару, вышедшую из строя, для последующего ремонта или замены.

С бампера снимаются декоративные заглушки, и противотуманные фары крепятся на штатные места с помощью саморезов. Предварительно стыки ПТФ можно дополнительно обработать прозрачным герметиком, а стекла забронировать специальной пленкой. С наружной стороны бампера устанавливаются облицовки передних ПТФ, и бампер ставится на автомобиль в обратной последовательности.

После этого разъемы ПТФ подключаются к колодкам штатной проводки. Стандартные колодки ПТФ Тойота Королла 150 предназначены для лампочек с цоколем НВ4, поэтому при использовании других противотуманок (например, Н11), разъемы придется заменить. Вертикальная регулировка светового пучка ПТФ выполняется с помощью настроечного винта на корпусе фары.

Противотуманные фары на Тойота Королла 150: установка

• Передние противотуманки, совместимые с посадочным крепежом Toyota Corolla;


• Лампочки с соответствующим цоколем;


• Облицовки передних ПТФ (код 8148102110 или аналоги);


• Комплект для подключения ПТФ (провода, реле, кнопка включения).

Противотуманные фары Тойота Королла 150 и 120 кузов: установка, подключение и модернизация своими руками Проще всего установить фары с уже имеющейся проводкой, изначально поддерживающую подсоединение противотуманных фар. В этом случае электрическая схема уже предполагает их установку и имеет все нужные элементы (дополнительные провода, разъем для автомобильного реле, выключатель и предохранитель). Нужно лишь правильно подключить фары и присоединить их к соответствующим разъемам.

Проверка на наличие необходимой проводки для ПТФ

Прежде чем устанавливать противотуманные фары на Тойоту Королла нужно проверить имеет ли ваш автомобиль для этого штатную проводку.

Если она имеется можно самостоятельно установить все необходимые комплектующие, если она отсутствует то тут нужно обращаться к специалисту который сможет провести дополнительную проводку, так как этот процесс сложный и требует наличия определённого опыта.

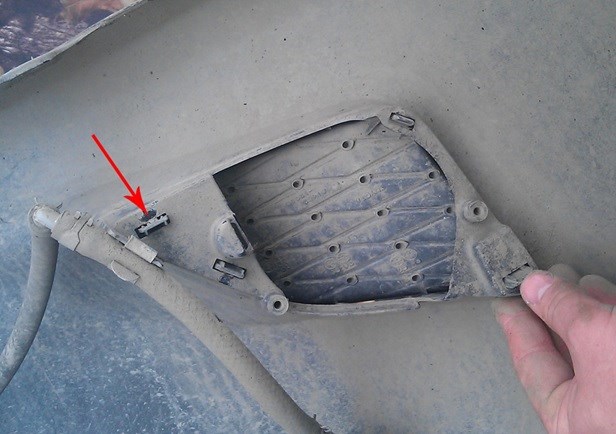

Для того чтобы проверить установлена штатная проводка или нет нужно на бампере выдернуть специальную заглушку для противотуманок, если там есть провода то все необходимое на месте, если нет то тут уже нужно проводить дополнительные работы по электрике.

Не горят противотуманные фары тойота королла 150 кузов

Установка лампы

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Для получения доступа к пластиковой накладке необходимо снять подкрыльник, который фиксируется на трех болтах. Важно Устанавливать можно как оригинальные ПТФ так и китайские аналоги, главное перед тем как их приобрести прочитайте отзывы. Подключение птф тойота королла 150 | Хитрости Жизни По всем вопросам пишите мне, я обязательно объясню все нюансы!

Установка кнопки

• Светотеневая граница фар должна быть достаточно четкой, это напрямую влияет на качество освещения дороги и обочины.


• Лучше брать ПТФ с заглушками для более плотной и качественной совместимости с корпусом машины. Это значительно продлит срок эксплуатации света.


• Вертикальный угол видимости должен быть в пределах от 10 до 15 градусов, горизонтальный — от 10 до 45 градусов.

Второй способ: замена ламп снаружи Тойота Королла так устроена, что замена ламп левой фары намного прощу, чем правой. Отсоединяем фару ближнего света от электропитания.

Как менять лампы в ПТФ Corolla 150

Установка новых ламп в противотуманные огни осуществляется по нескольким методикам:

Методика с частичной разборкой подходит для замены ламп в неоригинальных изделиях. Владельцу необходимо аккуратно снять пластиковую облицовку, а затем отвернуть винты крепления.

Источник света извлекается из штатного гнезда и отключается от проводки для ремонта или замены деталей. После установки новой лампы и очистки изделия от пыли и грязи сборку производят в обратной последовательности.

Под капотом авто

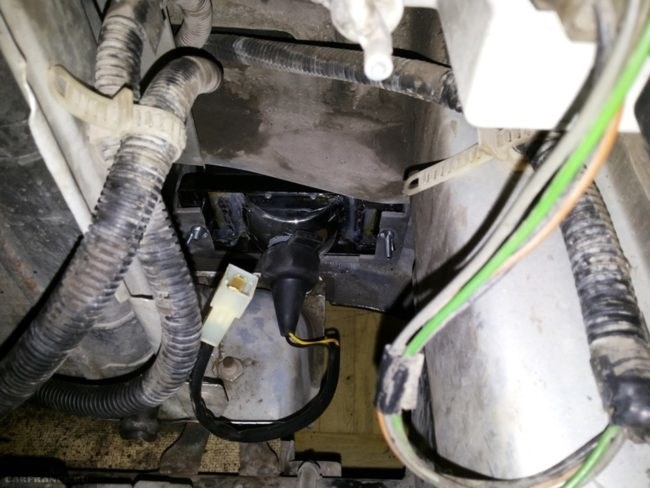

Противотуманные фары расположены внутри бампера, поэтому добраться до цоколей ламп через верхнюю часть моторного отсека невозможно. Доступ ограничивается корпусами основных приборов освещения и дополнительных компонентов.

Чтобы произвести обслуживание ПТФ, необходимо снять бампер или добраться до цоколей через технологические отверстия на нижней части облицовки, закрытые брызговиком.

Наружный демонтаж

Для замены ламп необходимо выполнить действия:

1. Установить машину на эстакаду.


2. Отвернуть винты крепления брызговика, а затем вытащить дополнительные пластиковые фиксаторы.


3. Отогнуть щиток вниз и просунуть в образовавшуюся щель руку.


4. Повернуть патрон с лампой против часовой стрелки, преодолевая усилие пружинного фиксатора.


5. Отсоединить штекер проводки от сгоревшего элемента, а затем установить колодку на новую лампу. При монтаже запрещается прикасаться к колбе руками. Перед установкой стеклянную поверхность следует протереть спиртом, удаляющим жировые следы.


6. Вставить лампу в гнездо, повернув по часовой стрелке до упора, затем проверить работоспособность противотуманной фары.


7. Установить на место винты и пистоны защитного экрана.

Выбор противотуманных фар

• монтажные работы производят на машине со снятой или отключенной батареей;


• проводку прокладывают на удалении от подвижных или раскаленных элементов силового агрегата или трансмиссии;


• не допускают попадания кабелей в органы управления и нахождения в зоне воздействия дорожной грязи или реагентов;


• в цепи питания предусматривают плавкий предохранитель, рассчитанный на номинальную мощность ламп;


• точки соединения проводки защищают слоем изоляционной ленты или термоусадочной трубкой;


• для подключения используют медные многожильные провода;


• для соединения электропроводки используют металлическую обжимную трубку или припой.

Выводы Водители Тойоты Королла 150 негодуют по поводу того, что в некоторых комплектациях не было противотуманных фар. А туман на дорогах — причина, приводящая к автомобильным авариям. Главное то, что лампочки и противотуманки на Corolla 150 ставятся вручную, так как для этого не нужны навыки профессиональных электриков, и займёт пять минут, если чётко соблюдать инструкцию.

Как подключить туманки на короллу 120

Все нижеследующее относится к РЕСТАЙЛИНГОВЫМ ХЕТЧБЭКАМ, УЖЕ оборудованным штатной проводкой для противотуманных фар!

Проверить легко — достаточно выдернуть заглушку из бампера и посмотреть, есть ли там провод с разъёмом. Если есть, то можно действовать следующим образом:

1. Покупаем следующий наборчик запчастей:

Toyota 90080-87013 Реле — 1шт. Toyota 52127-02120 Заглушка переднего бампера правая — 1шт. Toyota 52128-02110 Заглушка переднего бампера левая — 1шт. Toyota 81210-02090 Фара противотуманная правая — 1шт. Toyota 81220-02090 Фара противотуманная левая — 1шт.

Ещё надо прикупить устройство для включения противотуманных фар. Но для начала хотел бы посоветовать отличный интернет-магазин, с которым авторазборка упростится и тут можно приобрести новые и б/у запчасти отличного качества и по доступным ценам.

Вот, собственно, фото получившегося комплекта:

Забыл сказать: противотуманная фара уже укомплектована лампочкой, так что отдельно заказывать её (лампочку) не надо.

Замена Дальнего / ближнего света

Установка противотуманных фар на Toyota Corolla 120

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

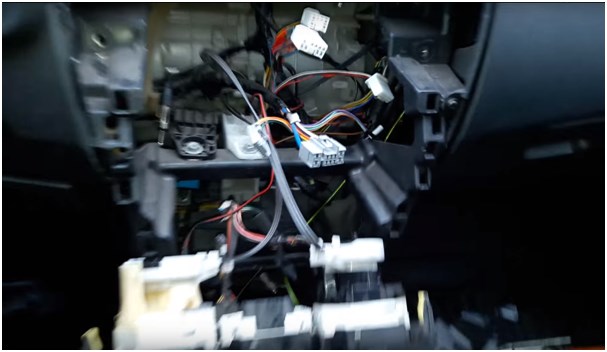

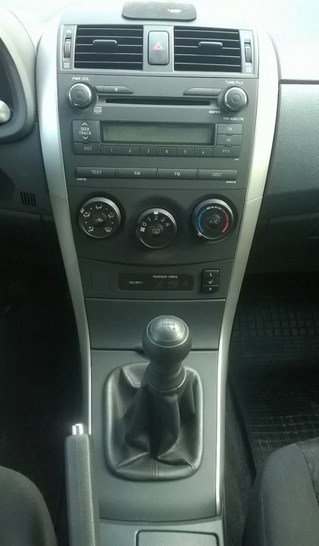

Магнитола зафиксирована на четырех болтах, которые следует открутить, после чего ее снимаем и вытаскиваем оттуда все штекеры. В обратной стороне отсоединенного пластика будет гнездо, куда и подсоединяем реле, после чего собираем все в обратной последовательности. Установка на 120 — 150 кузове По всем вопросам пишите мне, я обязательно объясню все нюансы!

Выводы

Выбор противотуманных фар для Короллы 150 Теперь снимаем нижнюю панель, зафиксированную также на двух саморезах. Панели, расположенные рядом, также вытаскиваем, а из кнопок демонтируем штекеры. Для установки кнопки включения/выключения противотуманных огней нам понадобится вот этот штекер:

Замена ламп на Corolla 150

Поменять лампочки на Corolla 150 можно двумя способами.

Первый способ: замена изнутри

Дабы улучшить переднюю оптику Короллы 150, первым делом, открываем капот автомобиля. Подкапотное пространство Corolla 150 частично спрятано под пластиковым чехлом, чтобы сбавить шум от работы узлов. Нам же надо его убрать.

Клипсы внутри вытаскиваются несколькими способами. Первый из них это нажать на клипсу, после чего она выпрыгивает. Или же можно поддеть её ножом и вытащить. Вытаскивает так все клипсы и аккуратно снимаем чехол.

Тойота Королла так устроена, что замена ламп левой фары намного прощу, чем правой. Отсоединяем фару ближнего света от электропитания.

Штекер этой фары вставлен в сам цоколь. Нажимаем на защёлку, берём штекер и плавно тянем его на себя, после чего саму лапку легким поворотом вынимает из цоколя.

Нам остаётся теперь только достать новую лампу, аккуратно вставить её в цоколь, и по часовой стрелки зафиксировать внутри. Подключаем к блоку питания и всё. Дело сделано.

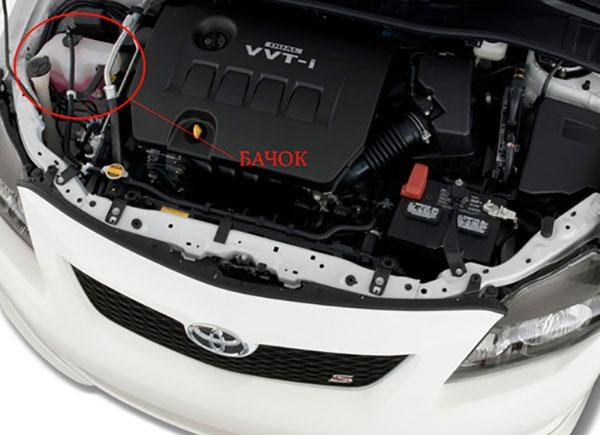

Но также стоит помнить, что для замены лампочек с правой стороны Corolla 150 снять придётся не только кожуху, но и расширительный бачок.
Откручиваем гаечным ключом на 10 два болта, которые этот бачок держат.
Вынимаем сам мешочек.

И всё. После замены, возвращаем бочок и кожуху на место.

Второй способ: замена ламп снаружи

Чтобы заменить лампы ближнего света на Corolla 150 этим способом нужен будет домкрат или же гаражная яма. Это требуется для снятия переднего бампера. А так как посадка у Короллы низкая, автомобиль придётся приподнять, чтобы дотянуться до креплений фар.

В фаре Тойоты Короллы пять лампочек. И именно лампы дальнего и ближнего света самые крупные, по сравнению с остальными. Лампа ближнего света находится у края. И надо её вынуть. Делаем это так же, как и в первом способе.

Далее делаем всё в точности да наоборот. Подключаем к питанию все провода, вставляем фару в отверстие бампера Короллы и прикручиваем болты и саморезы.

Полезное видео

• Вы можете выбрать определенный вид (освещения) ламп ближнего света


• Всесезонные


• Долговечные


• С увеличенной светоотдачей


• Голубого освещения.


• Всесезонные лампы

Установка реле Отдельную кнопку подсоединяют к зеленому проводу, расположенному в колодке левого рычага, второй шнур подключают к болту массы на кузове автомобиля.
