Что означает ошибка P2135?

Код ошибки P2135 означает, что блок управления двигателем (ЭБУ) определил несоответствие напряжения, передаваемого датчиком положения дроссельной заслонки и датчиком положения педали акселератора фактическому положению дросселя. P2135 относится к проблеме, связанной со способностью дроссельной заслонки правильно открываться и закрываться.

В 1990-х годах производители автомобилей начали внедрение технологии управления дроссельной заслонкой «Drive by wire» (Водитель управляет бортовым компьютером, а не непосредственно автомобилем). Миссия этой технологии — предоставить больший контроль над выбросами, экономией топлива, контролем тяги и устойчивости, круиз-контролем и реакцией трансмиссии.

До этого дроссель автомобиля управлялся простым тросиком с прямым соединением между педалью газа и дроссельной заслонкой. Датчик положения дроссельной заслонки (ДПДЗ, TPS) расположен напротив рычага дроссельной заслонки на дроссельной пластине.

ДПДЗ преобразует движение и положение дроссельной заслонки в сигнал напряжения и отправляет его на ЭБУ, который использует этот сигнал для формирования стратегии управления двигателем.

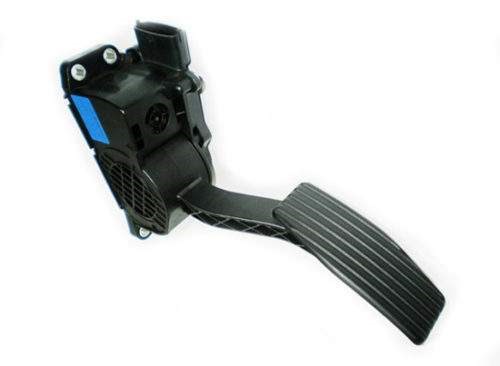

Новая технология «электронного дросселя» состоит из датчика положения педали акселератора, корпуса дроссельной заслонки с моторчиком, двух встроенных датчиков положения дроссельной заслонки для сравнения и управления.

Несмотря на то, что код P2135 имеет одинаковую расшифровку, его описание немного отличается для некоторых марок автомобилей. Например, «Диапазон / производительность цепи датчика положения дроссельной заслонки» на Infiniti или «Неисправность управления питанием электронной системы управления дроссельной заслонкой» на Hyundai.

Когда вы нажимаете педаль газа, вы нажимаете на датчик, указывающий желаемое количество открытия дроссельной заслонки, которое передаётся на контроллер.

В ответ блок управления подает напряжение на моторчик, чтобы открыть дроссельную заслонку. Два датчика положения дроссельной заслонки, встроенные в корпус дросселя, преобразуют величину открытия дроссельной заслонки в сигнал напряжения для ЭБУ.

Блок управления контролирует соотношение обоих напряжений. Когда оба напряжения совпадают, система работает нормально. Когда они отклоняются в течение двух секунд, устанавливается код P2135, указывающий на неисправность где-то в системе.

Этот код могут сопровождать дополнительные ошибки, которые помогают найти проблему. Суть в том, что может возникнуть опасная ситуация, когда контроль над дросселем потерян.

Код неисправности P2135 в основном совпадает с кодами P2136, P2137, P2138, P2139 и P2140. Этапы диагностики будут одинаковыми для всех этих ошибок.

Ошибка P2135 — значение, симптомы, причины, как исправить

• Двигатель глохнет во время остановки.


• Полное отсутствие тяги.


• Нет ускорения.


• Внезапная потеря мощности на круиз-контроле.


• Зависание дросселя на текущих оборотах .

Полезные статьи по автодиагностике — Школа Пахомова

Рис.18 Предохранитель исправен. На контакет №1 есть напряжение (горит красный индикатор), на контакте №2 так же присутствует напряжение (горит красный индикатор), соответственно лампочка горит.

Автомобиль Форд Фокус 2 внезапно перестал реагировать на педаль газа, перестал набирать обороты. На щитке приборов загорелась лампочка чек. Как решить эту неисправность?

Записали клиента на следующий день, а сами начали гадать, с чего вдруг ему приговорили дроссельную заслонку, может, просто пришло время и пора менять топливный насос, давление топлива низкое. а может электронная педаль неисправна? Ну что гадать, завтра приедет форд, там и будем разбираться.

Уже на утро у ворот нашего сервиса стоял тот самый Форд Фокус 2. Загнали его в сервис и приступили к изучению неисправности.

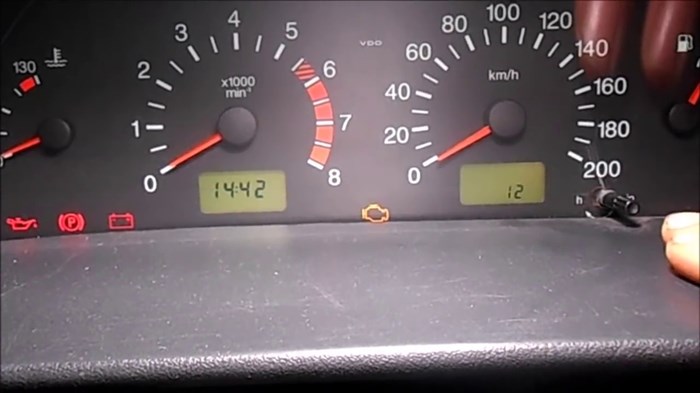

В начале проверили, как ведёт себя автомобиль. На щитке приборов горит лампочка CHECK-ENGINE, нажимаем на педаль газа в пол, обороты действительно не набирает, двигатель чихает, но не глохнет. Приступаем к диагностике и подключаем сканер для чтения текущих неисправностей.

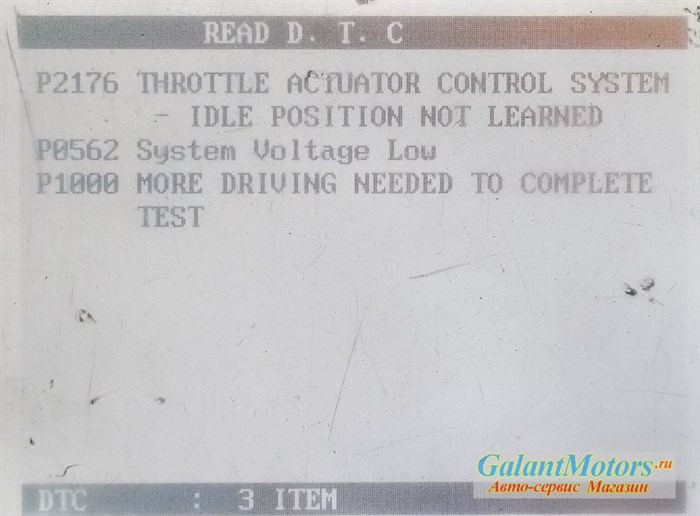

Рис.2 Коды неисправностей

Видео 1. Не проходит адаптация дроссельной заслонки Форд Фокус 2.

Рис.3 Откручиваем дроссельную заслонку

Сама заслонка визуально выглядит чистенькой, видимо её недавно чистили, думая что неисправность кроется в загрязнении, но как говорится «дело было не в бобине»

Далее рассмотрим схему и распиновку контактов дроссельной заслонки и проверим все сигналы на разъёме.

Рис.4 Общая схема электронной системы управления двигателем 1,6 Ford Focus II. Дроссельная заслонка выделена зелёным цветом, педаль газа выделена фиолетовым цветом.

Рис.5 Рассмотрим детально распиновку дроссельной заслонки

1 — бело-голубой — сигнал мотора 1
2 — жёлто-голубой — сигнал мотора 2
3 — белый — сигнал датчика 2 дроссельной заслонки
4 — коричневый — масса (-)
5 — жёлтый — плюс 5 вольт датчиков
6 — бело-красный — сигнал датчика 1 дроссельной заслонки

Рис.6 Распиновка дроссельной заслонки форд фокус 2

Коды ошибок ВАЗ и их расшифровка

Коды ошибок Форд Фокус 2 на русском языке Катушка зажигания цилиндра 1 (1-4), обрыв цепи управления

Николай Боков: Ford Focus 2, мотортестер и ошибка Р1246

Здравствуйте, уважаемые друзья!
Хочу рассказать вам об одном интересном случае, который, я думаю, будет интересен многим владельцам автомобиля Ford Focus 2.

Речь пойдет о системе зарядки этого автомобиля, о ее устройстве и о методах проверки. Думаю, что описанный метод проверки больше заинтересует начинающих автоэлектриков, а также автовладельцев, предпочитающих ремонтировать свой автомобиль самостоятельно.

Итак, давайте перейдем к делу.
Многие автолюбители наверняка сталкивались с такой проблемой: перестал работать генератор автомобиля и на панели приборов появился раздражающий сигнал о неисправности системы зарядки.

Подобная неприятность случилась с одним из моих клиентов. Как видите, на панели загорелась сигнальная лампа зарядки АКБ.

Ну что же, подумал я, неисправность налицо. Надо посмотреть, что там приходит с АКБ, говоря проще, проверить приходящее от генератора напряжение. И каково же было мое удивление, когда на экране мультиметра я увидел следующее:

Четырнадцать вольт! Зарядка-то есть. Так как автомобиль содержит много электронных блоков, попробуем подключить сканер и попытаться извлечь еще какую-либо информацию. Так и есть, в памяти блока управления двигателем зафиксирован код неисправности:

Проверив предохранитель и убедившись в его исправности, добираемся до труднодоступного разъема генератора:

Разъем генератора имеет три контакта. На одном из них присутствует постоянный «+» от АКБ, на втором — управление генератором, а на третьем — выходное напряжение регулятора.
Вот схема зарядки АКБ автомобиля Ford Focus 2 (рисунок слева).

Как видно из схемы, два провода (голубой и серый) идут к блоку управления двигателем. Это как раз и есть провода управления генератором и контроля зарядки АКБ.

С теорией мы разобрались, пришло время проверить все и выяснить, что же все-таки происходит и почему у нас появляется такая неисправность.
Для начала был проверен провод красного цвета от блока предохранителей до разъема генератора на предмет обрыва или коррозии. Проверка показала, что проводка цела и с ней все в порядке.

Теперь нужно найти провода к ЭБУ и проверить их. Для этого был снят блок ЭБУ. Для информации: ЭБУ двигателя находится под левой фарой и для его снятия требуется демонтаж подкрылка. Не очень удачное место для расположения блока, но видимо, у производителя на этот счет свое видение ситуации.

Вот эти провода, голубой и серый (фото слева).

Я не буду подробно описывать весь процесс прозвонки электропроводки автомобиля, этой теме посвящено много материалов в интернете. Скажу лишь, что сопротивление проводов должно быть минимальным (фото справа).

Форд Фокус 2 не набирает обороты, горит ошибка P2176, P1000

• 1-й канал красного цвета FR(LI) — это выход регулятора, напряжение на нем должно быть в районе 5В или больше;


• 2-й канал синего цвета SIG — это так называемый ШИМ-сигнал управления регулятором напряжения, от скважности которого и зависит выходное напряжение на первом канале, т.е. канале FR(LI).


• 3-й канал зеленого цвета (A) — это напряжение АКБ, т.е. напряжение, приходящее через предохранитель от АКБ.
