Замена замка зажигания ВАЗ 2113, 2114, 2115

С помощью замка зажигания вы запускаете не только двигатель, но и включаете питание на другие компоненты в бортовой сети. В этой статье мы рассмотрим замену замка зажигания ВАЗ 2113, 2114, 2115, инструменты для работы, а так же поговорим о том, как определить неисправность замка.

Вы можете визуально посмотреть, как ведут себя компоненты в разных положениях ключа в замке зажигания. К примеру, в положении «включенное зажигание» должно работать все электрооборудование. Если повернуть ключ в положение «стартер», то он должен сработать и запустить двигатель.

Чтобы наверняка выявить, что проблема в замке, нужно произвести несложную диагностику. Для этого нам понадобится мультиметр с функцией измерения сопротивления.

1. Снимаем минусовую клемму с аккумулятора.

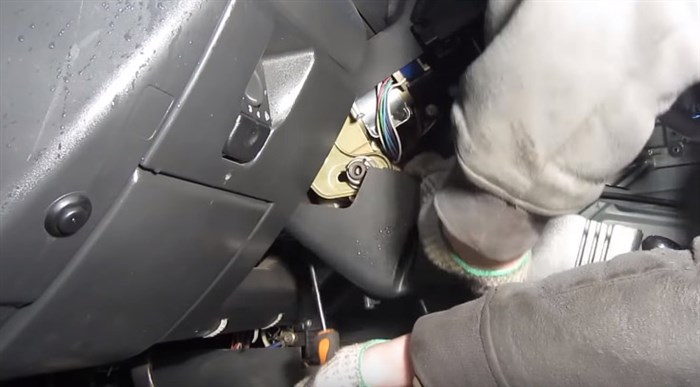

2. Демонтируем пластиковые кожухи вокруг замка.


3. Отключаем разъем питания от замка и выводим его, чтобы получить к нему доступ.


4. Ставим мультиметр в положение измерения сопротивления.

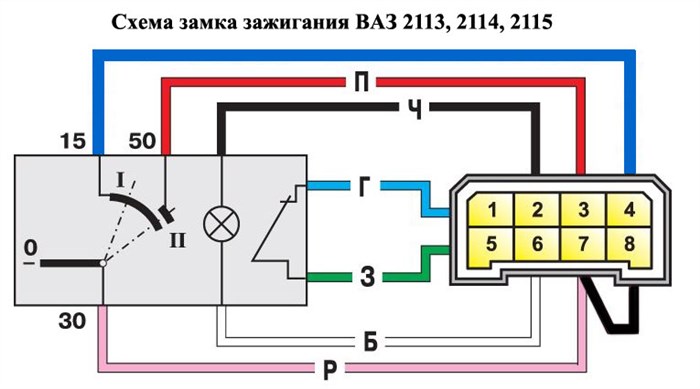

5. Подсоединяем щупы к выводам семь и четыре, надлежащие контактам 30 и 15.


6. Поворачиваем ключ в замке в положение «включенное зажигание» и запоминаем показания сопротивления.


7. Выключаем зажигание и подсоединяем щупы к контактам три и семь, надлежащие контактам 30 и 50.


8. Поворачиваем ключ в замке в положение «стартер» и запоминаем показания.

Сопротивление будет «ноль» в обоих случаях, если замок исправен. Если есть какое-то сопротивление, не рекомендуем производить замену контактной группы замка зажигания ВАЗ 2113, 2114, 2115. Лучше всего менять замок в сборе.

Не работает панель приборов ВАЗ 2115: почему не горит и что делать?

Панель приборов | Автомобили ВАЗ-2115i При этом защитную пластиковую накладку щитка можно даже не снимать: лампочки и так легко извлекаются.

Панель приборов

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

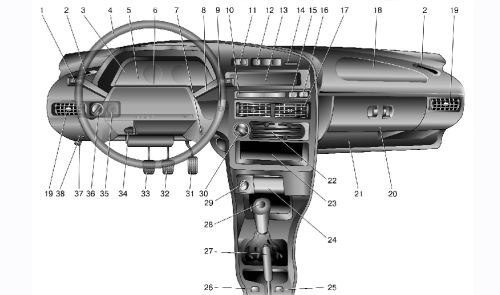

На панели приборов (рис. 1.7) расположены следующие органы управления. 1 – рычаг переключателя указателей поворота и света фар. 2 – сопло обдува стекла передней двери. 3 – комбинация приборов. 4 – рулевое колесо. 5 – выключатель звуковых сигналов.

6 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается:

7 – выключатель (замок) зажигания (рис. 1.8), объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано и автомобиль станет неуправляемым.

8 – рычаг переключателя очистителей и омывателя ветрового стекла.

9 – датчик-сигнализатор иммобилизатора установлен на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

10 – блок сигнальных ламп бортовой системы контроля. В блоке установлены следующие лампы (рис. 1.9 ):

1 – сигнальная лампа аварийного падения уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя;

2 – сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

ПРИМЕЧАНИЯ
Перед доливкой масла в двигатель проверьте, не произошла ли его утечка из-за нарушения герметичности системы смазки двигателя. Перед доливкой жидкости проверьте герметичность системы охлаждения двигателя.

4 – сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

Не работает аварийка ваз 2115

Замена замка зажигания ВАЗ 2113, 2114, 2115 своими руками | цена, видео ремонта, как заменить Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

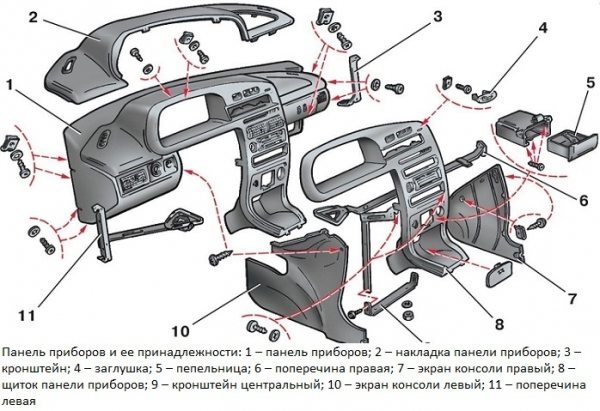

Демонтаж приборной панели

Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.

Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:

1. Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;


2. Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;


3. Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;


4. Отключите колодку жгута проводов от прикуривателя;


5. С рычага снимите рукоятку;


6. Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;


7. Открутите болты фиксации кронштейна колодки руля;


8. Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;


9. Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;


10. Теперь остается снять саморезы сверху и снизу.

Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.

Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.

Не работает панель приборов ВАЗ 2115: почему не горит и что делать?

Схема системы зажигания на ВАЗ 2110

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если вам необходима точная схема какого либо узла вашего автомобиля, в таком случае рекомендую ознакомиться с этими схемами. Кнопка аварийной сигнализации легкового автомобиля ВАЗ-2115 включает в работу одновременно все лампы указателей поворота через одно и тоже реле К2, что и под рулевой переключатель указателей поворота. Не работает свет в салоне ВАЗ-2115 возможные причины По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема бесконтактной системы зажигания

1. Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;


2. Разъемы окислились;


3. Электропроводка имеет неисправности, в цепи возникли дефекты;


4. Блок предохранителей перестал работать;


5. На общей контактной плате появились повреждения;


6. Система габаритов повреждена;


7. Нет минуса на кузов (массы).

Как устроено освещение салона Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.

Решение проблемы

• традиционные лампы накаливания,


• светодиод в пластиковом патроне,


• SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.

Выбор всегда будет зависеть от финансовых возможностей и предпочтений по освещению

Если собираетесь ставить светодиоды, то предварительно рекомендуется проверить их тестером на отсутствие короткого замыкания.

Лампочки

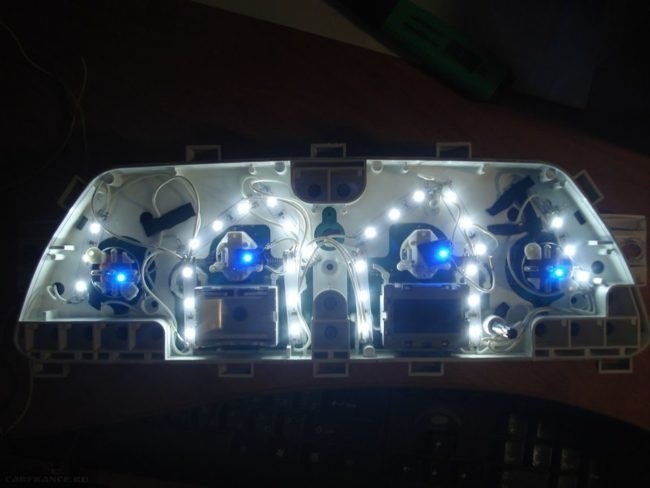

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Повреждена плата

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Как выявить неисправность замка?

1. Замена панели приборов осуществляется строго в соответствии с распиновкой.


2. Первоначально нужно отсоединить кабель, идущий к прикуривателю.


3. Произвести демонтаж контрольного щитка. Необходимо, выкрутить 2 самореза, располагающихся по краям, сверху и снизу панели приборов.


4. Следующим этапом будет демонтаж накладки. Сложность состоит в том, что она удерживается фиксаторами, поэтому ее нужно чуть раскачать.


5. После этого отключаются все провода, идущие к панели приборов (разъем световой сигнализации, часов, спидометра, датчика уровня горючего).


6. Самым последним действием производят демонтаж контрольного щитка. Откручиваются все болты, которые ее фиксируют. На данном этапе стоит очень осторожно совершать действия, так как реально повредить проводку.

Сгоревший предохранитель Чтобы наверняка выявить, что проблема в замке, нужно произвести несложную диагностику. Для этого нам понадобится мультиметр с функцией измерения сопротивления.

Предохранители и реле ВАЗ-2115, электрические схемы

Большинство причин подобных проблем кроются в блоке предохранителей. Нужно периодически проверять предохранители и реле ВАЗ-2115, очищать и заменять пришедшие в негодность детали. О том, какие предохранители за что отвечают в «пятнадцатой» и как решить многие проблемы с электрикой, пойдёт речь в этой статье.

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар.
Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом.
Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Не работает подсветка приборов на ваз 2110

Плафон Если говорить о лампах накаливания, то тут даже обрыв одного элемента приводит к тому, что подсветка перестает функционировать. Проверку проводят тестером, прозвонив всю цепь.

Пропала подсветка панели приборов, что делать?

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

• Предохранитель.


• Лампочки подсветки и их электроцепь.


• Проводка.


• Неисправность в блоке предохранителей.


• Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Рекомендуем: Можно ли ездить на липучке летом?

Лампочки

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Кнопка включения подсветки и ближнего света.

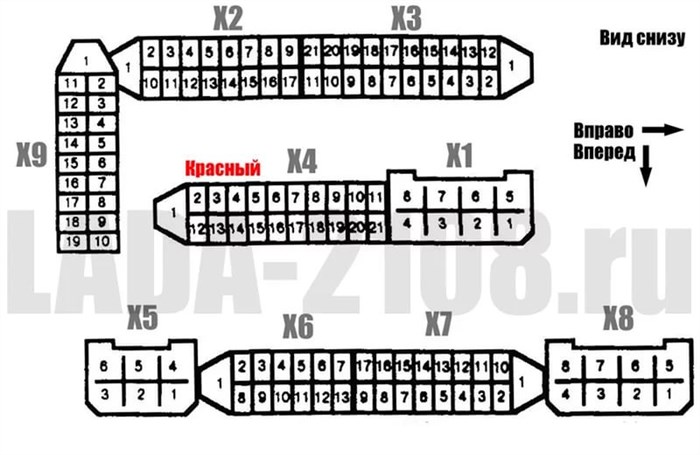

Для белой колодки (Х1)

• встроенные часы с жидкокристаллическим индикатором;


• встроенный жидкокристаллический индикатор температуры наружного воздуха с функцией предупреждения о гололеде.

Схема системы зажигания на ВАЗ 2110 Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.
