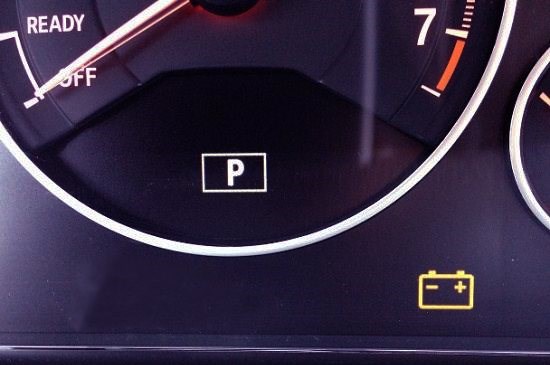

Почему горит лампочка аккумулятора на приборной панели

Спонсор этой статьи — сайт «Твой дизайн дома» — это информационный портал о дизайне интерьера квартир и домов. Ландшафтный дизайн, дачи: новинки, фото, видео, варианты идеального сочетания и рекомендации от профессионалов. А так же поделки и все, что с ними связано.

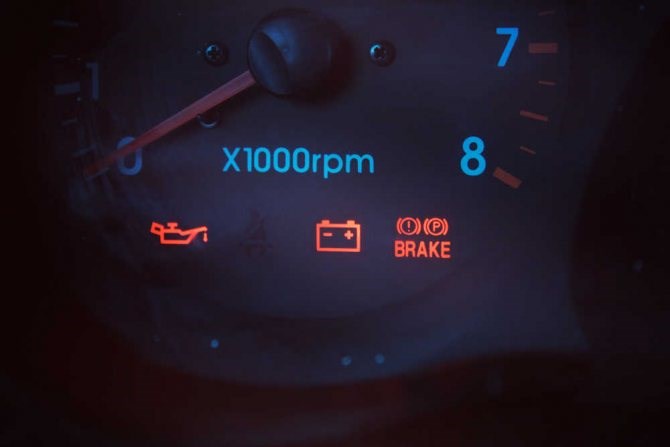

Индикаторы на приборной панели ВАЗ 2114

Описание других индикаторов вы можете найти здесь.

Индикатор может свидетельствовать о неполадках в системе по-разному:

1. Датчик горит постоянно.


2. Загорается периодически во время движения.


3. Тускло горит лампа зарядки аккумулятора. В этом случае свет иногда можно увидеть только в темное время суток.

Горит лампочка аккумулятора на панели приборов: причины

1. Предохранитель
   . В случае F16 или плохом контакте (окисление, перегорание, и т. д.). Данный предохранитель связан и с другими индикаторами панели приборов, поэтому в случае проблем с этим предохранителем, гореть будут и другие лампочки.

1. Обрыв «ноля»
   . Разрыв в цепи «нулевого» провода приведет к перебоям питания комбинации приборов.

1. Клеммы аккумулятора
   . Проверьте состояние клемм, качество контакта, а также то, нет ли окисления на клеммах. Из-за таких «мелочей» вполне возможны проблемы с зарядкой батареи и как результат появление на панели соответствующего индикатора.

1. Замок зажигания
   . Неисправность замка зажигания, а точнее износ выключателя зажигания, нередко становится причиной непрерывного горения лампочки АКБ. Однако в данном случае индикатор аккумулятора тоже будет гореть не один.

1. Масса
   . Плохой контакт провода массы может привести к тому, что на панели загорится лампочка АКБ. Проверьте состояние контакта, в случае обнаружения проблем устраните их.

Почему горит лампа акб. На панели горит лампочка аккумулятора — поиск причин и способы решения данной проблемы Окисление клемм на контактах приводит к падению напряжения. В таких случаях лампочка может мерцать или включаться на время. В случае сгоревшего предохранителя в блоке, сигнал будет постоянным.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;


• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;


• поломка реле-регулятора, диодного моста, дополнительных диодов;


• появление обрыва в цепи возбуждения генератора;


• снижение качества контакта на клеммах АКБ или выводе генератора;


• износ щеток генератора ;


• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,


• две отвертки (с плоским и крестообразным жалом),


• мультиметр,


• пассатижи,


• ножик,


• для зачистки контактов используйте наждачную бумагу.

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора ( натяните ремень , а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

Горит лампочка зарядки аккумулятора: неисправности

Почему загорается лампочка аккумулятора во время езды

К ЩЁТКОДЕРЖАТЕЛЮ НА ЗАДНЕЙ КРЫШКЕ ПОДВЕДЕН ПРОВОД ОТ БАТАРЕИ ЧЕРЕЗ ЗАМОК ЗАЖИГАНИЯ. ГРАФИТОВЫЕ ЩЁТКИ ПРИ ПОМОЩИ ПРУЖИН ПОСТОЯННО ПОДЖИМАЮТСЯ К КОНТАКТНЫМ КОЛЬЦАМ ГЕНЕРАТОРА И ОБЕСПЕЧИВАЮТ ХОРОШИЙ КОНТАКТ. НА ТОЙ ЖЕ КРЫШКЕ СДЕЛАН ВЫВОДНОЙ КОНТАКТ ДЛЯ ВЫДАЧИ НАПРЯЖЕНИЯ, КОТОРОЕ ВЫРАБАТЫВАЕТ ГЕНЕРАТОР.

Из-за чего не заряжается аккумулятор?

Генератор перестает заряжать батарею, если вышли из строя щётки, диодный мост, обмотка ротора или статора, а также ремень, соединяющий ротор с коленчатым валом.

Горит аккумулятор на панели приборов ВАЗ 2114, 2115: причины неисправности, тусклое свечение

Работает в штатном режиме, но зарядка отсутствует

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ зажимы ни в коем случае не снимайте. Излишнее натяжение ремня ГРМ выведет из строя подшипники генератора, что потребует трудоемкого и дорогостоящего ремонта. Перезаряд аккумулятора от генератора, прыгает и повышенное напряжение в бортовой сети автомобиля По всем вопросам пишите мне, я обязательно объясню все нюансы!

Итак, смоделируем ситуацию. Вы завели мотор, но лампа аккумулятора не погасла. В чем дело?

• Статор (неподвижный элемент, набранный из круглых стальных листов).


• Обмотка статора (катушки, укладываемые в его пазы).


• Ротор (подвижный элемент, вращающийся внутри статора; состоящий из вала с сердечником, на который намотано много слоев медного провода — электромагнит, а сверху установлены 2 шестиполюсных сердечника).


• Задняя и передняя крышки.


• Щёткодержатель с графитовыми щетками; с 1993 года щёткодержатель для ВАЗ 2109 оборудуется регулятором напряжения.


• Контактные кольца.


• Выводной контакт напряжения.


• Диодный мост.

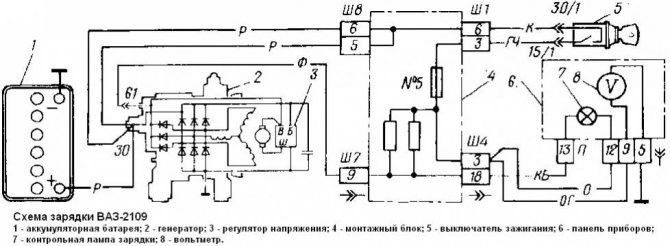

Другие причины Для диагностики и ремонта неисправностей, связанных с цепями генератора и возбуждения, нужно знать принцип работы этой системы. Рассмотрим схему проводки автомобиля ВАЗ-2114.

Устранение неисправностей

Если в процессе пошаговой диагностики удалось выявить причину включённой лампочки АКБ, то устраняют неисправность узла:

• Очевидная причина – полностью разряженный аккумулятор ставят на зарядку, либо запускают двигатель пуско-зарядным устройством, убедившись, что генератор работает и лампочка погасла.


• Коррозию или следы окисления на различных контактах и клеммах зачищают наждачкой, протирают насухо и обрабатывают антикоррозийным составом.


• Ремень генератора регулируют с помощью установочных креплений до нормального натяжения. В случае обнаружения на рабочей поверхности материала даже незначительных расслоений, его следует заменить.


• Нарушенную проводку меняют на участках обрывов, учитывая напряжение. Высоковольтный провод подбирают только в соответствии с техническими параметрами агрегата.


• Сгоревшее реле и предохранитель также подлежат замене на новые. При осмотре блока предохранителей причина бывает в слабом контакте – иногда достаточно просто вставить его на место в гнездо.


• Изношенный генератор подлежит ремонту в специализированном сервисе или замене.

После устранения неполадки, когда лампочка АКБ на приборной панели перестала гореть, нужно дать двигателю поработать на холостых оборотах 10-15 минут и по новой снять показания напряжения отдачи генератора.

Износ выключателя зажигания

• Лампочка на 12 Вольт (либо простой пробник).


• Мультиметр.


• Отвёртка с плоским лезвием и крестообразной насечкой.


• Плоскогубцы.


• Мелкозернистая наждачная бумага (для удаления окислов с клемм).

Плохой контакт на клеммах аккумулятора

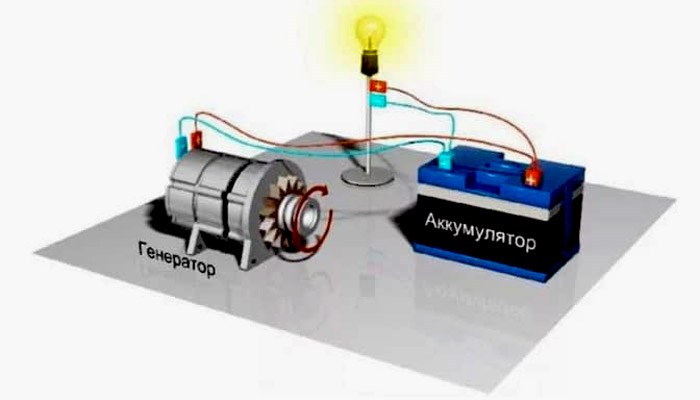

Важно понимать! Контрольная лампа АКБ отвечает за оба выхода – генератора и аккумулятора: когда напряжение на обоих узлах одинаковое, то индикации нет (исправное состояние), если возникает разница, то лампа горит (сбой).

Устранение неисправностей

Если в процессе пошаговой диагностики удалось выявить причину включённой лампочки АКБ, то устраняют неисправность узла:

• Очевидная причина – полностью разряженный аккумулятор ставят на зарядку, либо запускают двигатель пуско-зарядным устройством, убедившись, что генератор работает и лампочка погасла.


• Коррозию или следы окисления на различных контактах и клеммах зачищают наждачкой, протирают насухо и обрабатывают антикоррозийным составом.


• Ремень генератора регулируют с помощью установочных креплений до нормального натяжения. В случае обнаружения на рабочей поверхности материала даже незначительных расслоений, его следует заменить.


• Нарушенную проводку меняют на участках обрывов, учитывая напряжение. Высоковольтный провод подбирают только в соответствии с техническими параметрами агрегата.


• Сгоревшее реле и предохранитель также подлежат замене на новые. При осмотре блока предохранителей причина бывает в слабом контакте – иногда достаточно просто вставить его на место в гнездо.


• Изношенный генератор подлежит ремонту в специализированном сервисе или замене.

После устранения неполадки, когда лампочка АКБ на приборной панели перестала гореть, нужно дать двигателю поработать на холостых оборотах 10-15 минут и по новой снять показания напряжения отдачи генератора.

Причины по которым горит лампочка зарядки аккумулятора

Пошаговый порядок действий

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Генератор перестает заряжать батарею, если вышли из строя щётки, диодный мост, обмотка ротора или статора, а также ремень, соединяющий ротор с коленчатым валом. В таком случае генератор работает нормально, напряжение поступает к АКБ, но ослабевает из-за недостаточного контакта. Перегорел реле-регулятор генератора По всем вопросам пишите мне, я обязательно объясню все нюансы!

Проверка генератора

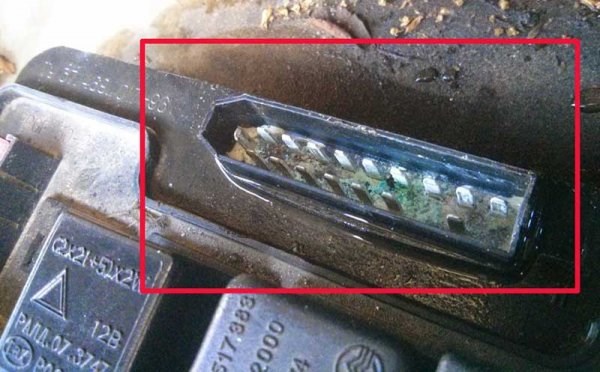

• Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

Неисправность проводов у генератора
admin 17/10/2014

Не горит лампочка зарядки аккумулятора

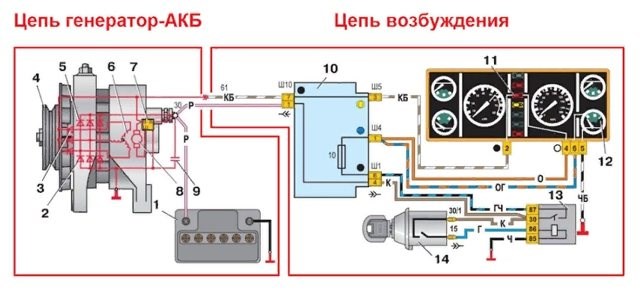

1. АКБ.


2. Диод на «минус».


3. Контрольный диод.


4. Генератор.


5. Диод на «плюс».


6. Статор.


7. Реле-регулятор напряжения.


8. Ротор.


9. Перемычка конденсатора.


10. Блок предохранителей.


11. Индикатор заряда с лампочкой.


12. Вольтметр.


13. Реле-распределитель катушки зажигания.


14. Катушка зажигания с замком.

Внимание! Аккумуляторная батарея должна находиться в заряженном состоянии во время всего срока эксплуатации – при долгом нахождении с низким уровнем заряда происходит быстрая сульфатация пластин и потеря ёмкости.

Почему появляется этот сигнал

Порядок диагностики системы зарядки аккумулятора в различных ситуациях свечения лампочки

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Толстый провод плюсовой зарядный оборваться не может, но в некоторых моделях автомобилей он имеет плавкую вставку, конструктивно закрепленную на проводе таким образом, что ее можно не заметить. Во многих случаях это непростая задача, поэтому начинать контроль лучше с проверки напряжения зарядки при заведенном двигателе. Схема подзарядки АКБ По всем вопросам пишите мне, я обязательно объясню все нюансы!

Неисправности в работе ремня ГРМ

1. Неисправно реле-регулятор, диодный мост;


2. Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;


3. Перегорел предохранитель или плохой контакт;


4. Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;


5. Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;


6. Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.

Неисправности в работе ремня ГРМ Если напряжение снижается при включении мотора вместо того чтобы увеличиваться, осмотрите диодный мост и щетки. При обнаружении неисправности замените. Диодный мост часто поддается самостоятельной перепайке.
