Реле зарядки ваз 2107 – советы по диагностике и ремонту

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

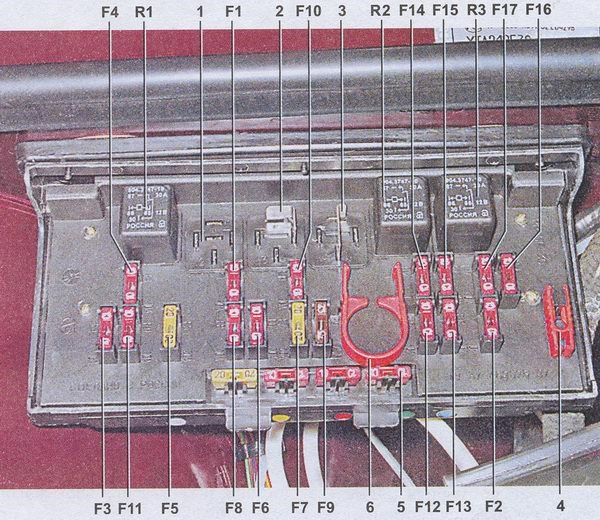

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

4 — пинцет для замены предохранителей 5 — запасные предохранители 6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Реле зарядки ваз 2107 – поиск неисправностей, замена

F3 (10 А) — резервный

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов. Лечение в данном случае только одно слить грязное топливо из бака в какую-нибудь емкость в дальнейшем этот полубензин можно использовать, как моющее средство для запчастей и залить новое у проверенного заправщика. Горит чек двигателя ваз 2107 инжектор причины — Все о Лада Гранта По всем вопросам пишите мне, я обязательно объясню все нюансы!

Предохранители и реле ВАЗ 2107, электрические схемы

• отсоедините отрицательный разъем от аккумулятора, в противном случае существует риск короткого замыкания;


• вытащите упомянутый выше желтый провод из реле;

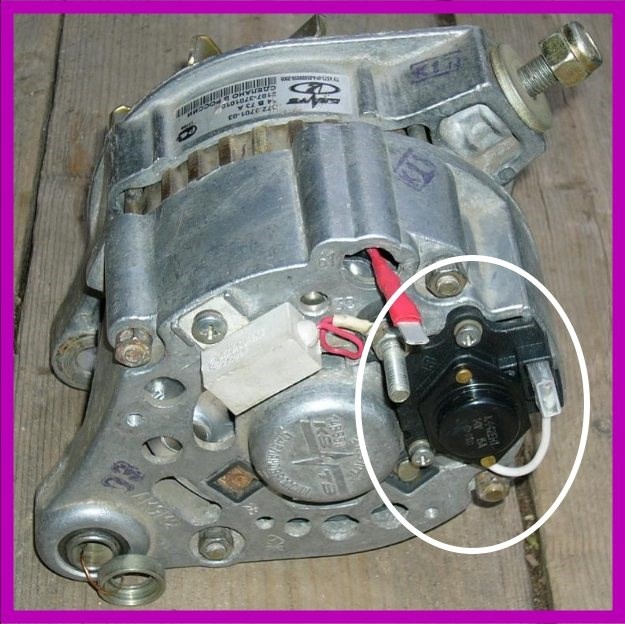

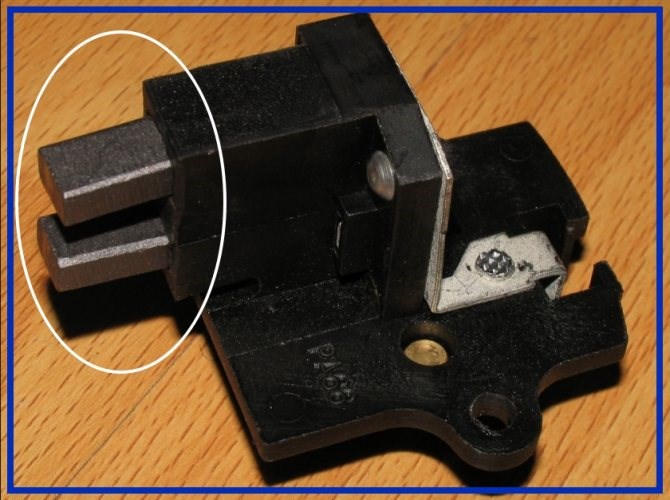

• Снимите оба болта, удерживая его на крышке генератора.

Не работают поворотники автомобиля ВАЗ 2107, 2105, 2104 F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Для чего нужен прерыватель указателей поворота?

Сигнал об изменении движения

Вы можете изменить сигналы поворота на автомобиле следующими способами:

• Дополнить горящие поворотники размерами, сдвинув их от фар;


• Вставить дополнительные габаритные огни на переднюю оптику;


• Изменить цвет боковых фонарей на желтый или белый;


• Использовать гибкий ДХО с функцией поворота.

Если размеры желтые, свет от указателей поворота будет сливаться с ним, если цвет белый, то сигналы поворота будут выделяться на фоне основных размеров

Предохранитель поворотников ваз 2107 — АвтоТоп

• Снимите защиту с двигателя автомобиля, если таковая имеется.


• Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.


• По ходу движения автомобиля датчик находится с левой стороны.


• Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.


• Опять же – к датчику подходят провода электропроводки.


• Снимите провода.


• Для снятия датчика понадобится удлиненная головка на 22 и вороток.


• При помощи головки снимаем датчик.

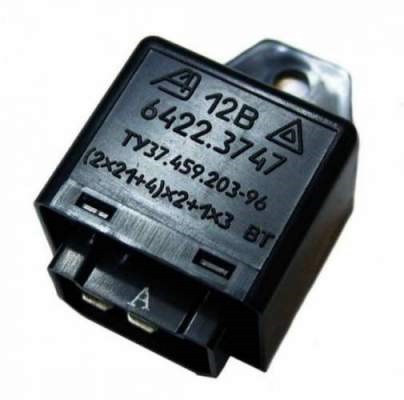

Реле поворотников ваз 2107 В этой статье рассказывается, как поменять прерыватель на автомобиле ВАЗ 2107.

Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.

Какие неисправности системы управления двигателя зажигают чек?

Неисправный датчик температуры всасываемого воздуха (встроенный в ДМРВ) вызывает ошибки P0112 или P0113. Показания датчика температуры воздуха используются блоком управления для коррекции топливной смеси в зависимости от температуры наружнего воздуха. Отдельно от расходомера воздуха заменить датчик температуры нельзя.

Неисправность катализатора «низкая эффективность катализатора» зажигает лампу «чек», на поведение автомобиля влияет слабо, практически не влияет. Что такое катализатор и для чего он нужен.

Неисправность датчика температуры охлаждающей жидкости вызывает зажигания чека и ошибки P0117 или P0118, в зависимости от того обрыв это или замыкание датчика или его проводки. Диагностируется несложно, мультиметром, в руководстве по ремонту даны эталонные сопротивления датчика при различных температурах.

Неисправность датчика положения дроссельной заслонки приведет к ошибкам P0122, P0123 и аварийному режиму работы двигателя, исправность датчика положения дроссельной заслонки проверяется мультиметром.

Бедная смесь — ошибка P0171 имеет много возможных причин, в первую очередь низкое давление топлива и далее возможные причины это забитые топливные форсунки «инжекторы», подсосы воздуха, неисправность расходомера воздуха, неисправность системы зажигания. Все эти причины последовательно диагностируем. К примеру в этом случае оказался неисправен топливный насос.

Богатая смесь — ошибка P0172 может быть из-за неисправности регулятора давления топлива (высокое давление в топливной системе) проверяем замером давления топлива, негерметичные топливные форсунки, неисправный расходомер воздуха, неисправный датчик кислорода, заклинивший клапан продувки адсорбера, проблемы с механикой двигателя.

Обрыв топливной форсунки — ошибки P0201, P0202, P0203, P0204 последняя цифра это номер цилиндра с неисправностью, неисправный цилиндр при этом не работает.

Неисправность цепи топливного насоса — ошибка P0230, эта ошибка указывает на обрыв не в топливном насосе, а в первичной цепи реле топливного насоса, чаще всего причиной является блокировка сигнализации или противоугонная секретка.

Неисправный датчик детонации зажигает чек с ошибками P0326, P0327, P0328. При неисправности датчика детонации блок управления переходит в аварийный режим работы, выставляет безопасный (поздний) угол опережения зажигания. Влияет на динамику и расход топлива.

Типы работ

Сброс или обнуление индикатора Check

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Ш1-6 предохранительное устройство под номером 9 Ш11-3, чаще всего причина кроется в разрыве этого соединения;. Следует обратиться к профессионалам, которые с помощью сканера выявят неисправность, если, конечно, она имеется. Замена датчика По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема блока предохранителей ВАЗ 2107 нового образца

Высоковольтные провода Горит лампочка инжектора по причине , который отвечает за контроль регулирования газораспределения в каждом цилиндре двигателя. В этом случае ЭБУ переходит от фазового впрыска на резервный – так называемый попарно-параллельный режим.

Схема блока предохранителей ВАЗ 2107 нового образца

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.


2. Электромотор передних дворников.


3. Резервное гнездо.


4. Резервное гнездо.


5. Питание электрообогрева заднего стекла.


6. Часы, прикуриватель, питание розетки “переноски”.


7. Сигнал и вентилятор радиатора.


8. Лампы указателя поворотов в режиме “аварийки”.


9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.


10. Лампы панели приборов.


11. Лампы стоп-сигнала.


12. Правая фара дальнего света.


13. Левая фара дальнего света, контрольная лампа дальнего света.


14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.


15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.


16. Ближний свет (правая лампа).


17. Ближний свет (левая лампа).

Реле нового блока ваз 2107 выполняют такие функции:

1. Реле обогрева заднего стекла.


2. Реле очистителя и омывателя фар.


3. Реле сигнала.


4. Реле электровентилятора системы охлаждения.


5. Реле дальнего света.


6. Реле ближнего света.

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Замена реле двориников ВАЗ классика

Блок предохранителей и реле нового образца (монтажный блок) ВАЗ 2104, 2105, 2107 АВАР (402 и 404)

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При этом отсутствие подачи жидкости на стекло может возникнуть посредством неисправности форсунок, которые выявить достаточно просто. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Таблица: причины загорания индикатора Check engine и предлагаемые действия По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема блока предохранителей ВАЗ 2107 нового образца

1. Расположение реле и плавких предохранителей штыревого типа в мон­тажном блоке:


2. Реле включения обогрева заднего стекла.


3. Реле включения очистителей и омывателей фар.


4. Реле включения звуковых сигналов (установлена перемычка).


5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).


6. Реле включения дальнего света фар.


7. Реле включения ближнего света фар.

Реле дворников ваз 2107 карбюратор READ Где Находится Реле Вентилятора Ваз 2114

Что такое реле стеклоочистителя и его назначение

Разъем, который отвечает за подключение штекера, располагается на панели с устройствами около регулятора гидрокорректора фар. Чтоб выполнить ремонтные работы, нужно достать его снизу. Если сомневаетесь, что избрали подходящий штекер, отключите его и проверьте, работают ли стеклоочистители.

Если рычаг находится в положении 1, но дворник не работает, механизм не включен.

Замена реле двориников ВАЗ классика

Блок предохранителей и реле нового образца (монтажный блок) ВАЗ 2104, 2105, 2107 АВАР (402 и 404)

Обзор монтажных блоков нового образца на классику ВАЗ

2104, 2105,
2107
производства АВАР 402.3722 …

Что такое реле стеклоочистителя и его назначение

1. Бачок для омывающей жидкости.


2. Насос с электродвигателем, работа которого происходит от сети 12В.


3. Форсунки или распылители водяной струи, которая попадает на лобовое стекло.


4. Трубки из ПВХ, соединяющие вышеописанные элементы.

Как работает дубинка R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.
