Расшифровка значков на приборной панели автомобиля

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

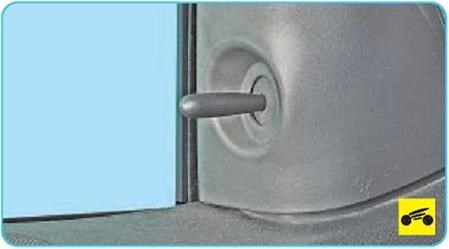

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Где находится блок предохранителей Renault Megane 1, 2 и 3: схема расположения под капотом в моторном отсеке и в салоне, описание с фото и видео

Electronic fault

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Помимо сообщений бортового компьютера о неисправностях при диагностике системы Megane 2, на приборной доске могут возникать ошибки. Ставим новый регулятор, прикручиваем шпильки, болты, одеваем кожух до щелчка, так чтобы щетки вышли наружу и контактировали с кольцами на валу ротора Megane 2. ПАНЕЛЬ ПРИБОРОВ | Renault | Руководство Renault По всем вопросам пишите мне, я обязательно объясню все нюансы!

Расшифровка значков на приборной панели

Предохранители Рено Меган Сценик 1 поколения: схемы блоков
Кликните, чтобы увеличить

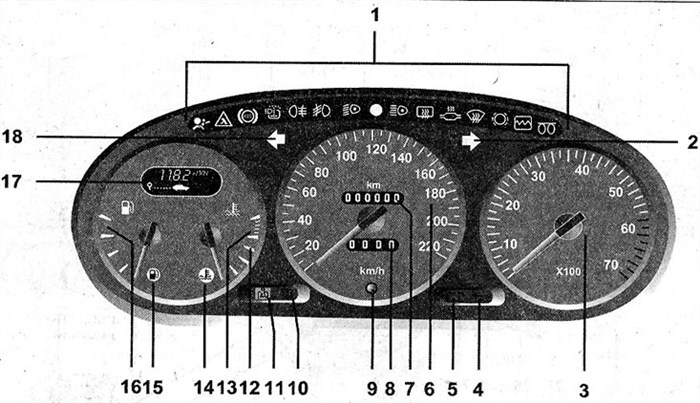

Приборная панель

При загорании следующих контрольных ламп следует немедленно остановиться как только позволят условия движения.

1. Контрольная лампа неисправности подушки безопасности

Не используется

Контрольная лампа неисправности АБС

Контрольная лампа низкого уровня жидкости в бачке стеклоомывателя

Контрольная лампа включения задних противотуманных фонарей

Контрольная лампа включения передних противотуманных фар

Контрольная лампа включения ближнего света фар

Контрольная лампа противоугонной системы (иммобилайзера)

Контрольная лампа включения дальнего света фар

Контрольная лампа включения электрообогревателя заднего стекла

Контрольная лампа перегрева каталитического нейтрализатора отработавших газов

Контрольная лампа включения электрообогревателя ветрового стекла

Контрольная лампа износа колодок передних тормозных механизмов

Контрольная лампа неисправности электронных систем автомобиля

Контрольная лампа включения свечей накаливания дизельного двигателя

2. Контрольная лампа включения правого указателя поворота

3. Тахометр (сотни оборотов в минуту)

4. Контрольная лампа падения давления масла в двигателе

Приборная панель (Рено Сценик 1, 1996-2003) — «Общая информация/Руководство по эксплуатации».

Как заменить блок?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Именно в основном блоке стоит предохранитель, отвечающий за работу стартера позиция 19, номинал 25 А. Для более подробного анализа существуют платные базовые приложения Renault CAN Clip V-80 и Clip V-93. Megane I По всем вопросам пишите мне, я обязательно объясню все нюансы!

Renault Megane: ошибки

Megane II Вторая фаза, часть 1 Вторая фаза, часть 2

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

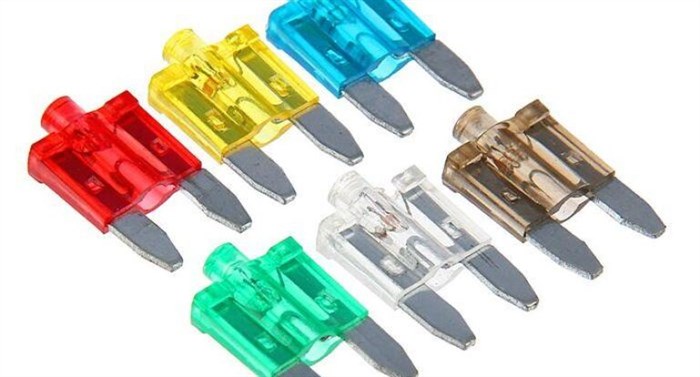

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

• ключи TORX T40, Т30;


• обычный ключ на 10 и 13 мм;


• отвертка с плоским и тонким жалом;


• запасные предохранители;


• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

При поиске неисправного предохранителя на Меган 3 необходимо тщательно изучать схему. Например, каждый стоп-сигнал машины получает питание по отдельной цепи и имеет отдельный предохранитель в салонном блоке.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.


2. Демонтировать два фиксатора красного цвета.


3. Снять заглушку проводки.


4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Megane III

Ошибки с начальной U/D Расположение органов управления соот­ветствует нормам и правилам по безопасно­сти ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, рас­положенные на панели приборов и других до­полнительных панелях управления, нанесены символы их функционального назначения.

Трансмиссия

• После 60 тыс. км может появиться свист выжимного подшипника на вторичном валу.


• Также, в большинства владельцев, на пробеге 60 000 км появляются пинки коробки через изношенный диск сцепления, его время жизни маловато. А замены нового сцепления на дольше чем 50 тыс. тоже не хватит. Намного лучше себя показал диск сцепления от Сценика.


• На автоматических коробках передач после 40 тысяч засоряются клапана в гидрораспределителе (в основном зависит т манеры езды).


• Поле 60 тыс. км большая вероятность скорого выхода из строя подушки автоматической коробки.

Кодов и сообщений бортового компьютера очень много, поэтому разделили их на группы.

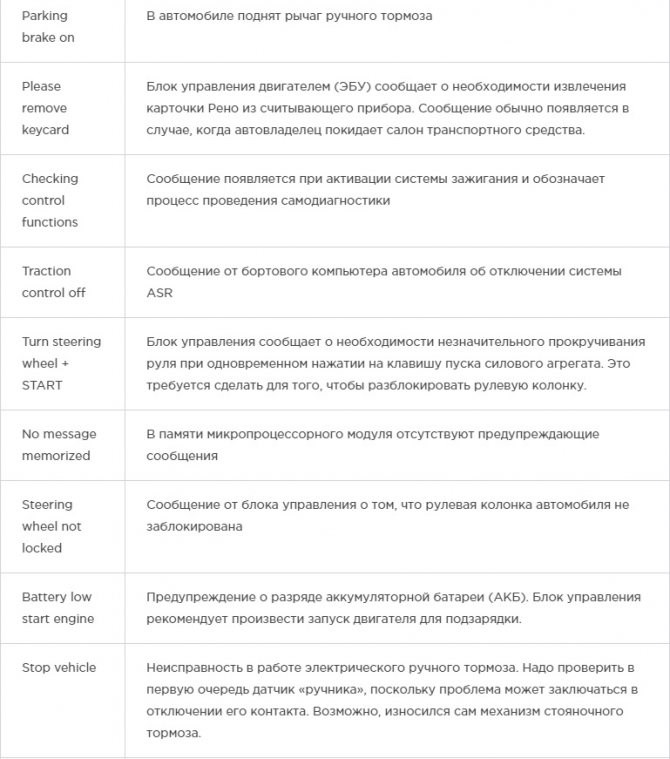

Сообщения борткомпьютера

Кликните, чтобы увеличить

Ошибки P0…

Кликните, чтобы увеличить

Ошибки с начальной U/D

Кликните, чтобы увеличить

Ситуация No1. Отопитель функционирует, включается, но при этом не греет

• Ставим новый регулятор, прикручиваем шпильки, болты, одеваем кожух до щелчка, так чтобы щетки вышли наружу и контактировали с кольцами на валу ротора Megane 2.

Блок под капотом Как только вы обнаружили, что на вашем Renault Megan Scenic 2 плохо греет печка, следует в самое ближайшее время вплотную заняться решением этого вопроса. Не ждите, пока отопитель откажет полностью.

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Можете ли вы самостоятельно заменить блок предохранителей?

Меган 2

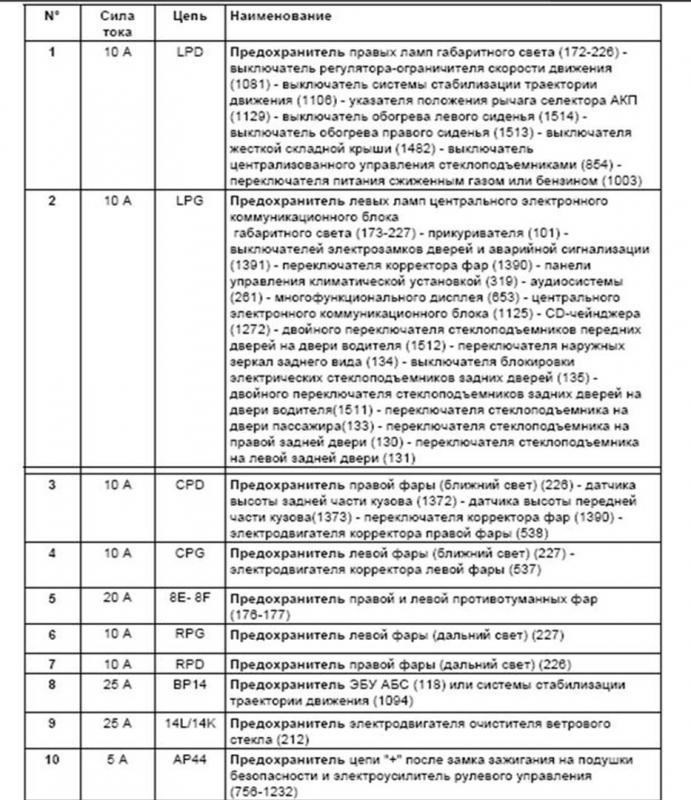

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Схема БП в автомобиле Рено Меган 2, установленного в салоне

• за работу аудиосистемы;


• устройство омывателя фар;


• устройство омывателя стекол;


• прикуривателя;


• обогрев сидений;


• сигнализацию.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.

БП в Рено, расположенный в моторном отсеке

Меган 3

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

Обозначения каждого компонента указаны ниже.

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Электрическая схема расположения элементов на БП, установленном под капотомНазначение компонентов БП, который находится в моторном отсеке

Трафик

• ключи TORX T40, Т30;


• обычный ключ на 10 и 13 мм;


• отвертка с плоским и тонким жалом;


• запасные предохранители;


• щипцы для снятия, они расположены под крышкой блока в салоне.

Причины неисправностей
(Ссылка на источник фото)
Ошибка df119 говорит о проблемах в работе датчика положения распределительного вала или обрыве его цепи. Для ее устранения снимаем датчик, находящийся возле правой катушки зажигания и проверяем сопротивление.

ПАНЕЛЬ ПРИБОРОВ

Расположение органов управления соот­ветствует нормам и правилам по безопасно­сти ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, рас­положенные на панели приборов и других до­полнительных панелях управления, нанесены символы их функционального назначения.

На панели приборов расположены сле­дующие органы управления и контрольно-измерительные приборы (рис. 1.10).

1,12- рычаги управления наружными зеркалами заднего вида (на автомо­билях, не оборудованных электроприводом наружных зеркал заднего вида).

2, 11 — боковые сопла системы ото­пления (кондиционирования) и венти­ляции салона. Предназначены для напра­вления потока воздуха из отопителя (кон­диционера) и системы вентиляции, см. «Отопление (кондиционирование) и венти­ляция салона», с. 20.

3 — переключатель наружного осве­щения и указателей поворота (левый под-

Рис. 1.10. Панель приборов и органы управления

— режим включения указателей пово­рота. Переведите рычаг вверх или вниз до включения указателей поворота. При пе­ремещении рычага вверх или вниз в ком­бинации приборов начинает мигать сигна­лизатор соответственно 10 или 4 (см. рис.

1.11) . При возврате рулевого колеса в по­ложение прямолинейного движения рычаг автоматически устанавливается в исход­ное положение. При смене полосы движе­ния для включения указателя поворота до­статочно нажать на рычаг в направлении вверх или вниз только до момента ощути­мого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исход­ное положение;

— режим переключения ближнего/даль- него света фар. Для того чтобы переклю­чить свет фар с ближнего на дальний.

. переместите рычаг на себя. При этом в комбинации приборов загорится сигнали­затор 27 (см. рис. 1.11);

— режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку Б рычага переключателя вокруг ее оси. В режиме включения света фар переключа­тель может занимать три положения:

— включены габаритные огни в передних фарах и задних фонарях, а также подсветка комбинации приборов;

DF119

Основные ошибки Рено Меган 2 Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.
