Не горит стоп сигнал ваз 2109

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

• Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.


• При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них. Важно также то, что фонари можно тюнинговать.

ВАЗ 2109 | Поиск и устранение неисправностей

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.


2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.


3. Теперь отвернуть фиксирующие винты на накладке и снять их.


4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.


5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.


6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Не работают фонари заднего хода ваз 2109 Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099.

Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099, причины

Неисправен датчик света заднего хода

Перегорел предохранитель

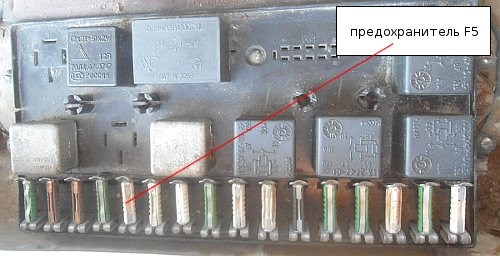

Предохранитель №5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

Не подается электрический ток от монтажного блока до задних фонарей

Неисправен токоподающий провод от монтажного блока к датчику

Неисправна электрическая цепь подающая напряжение на предохранитель №5 (F16)

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — «Схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 21019, 21099».

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы в задних фонарях на автомобилях ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 21099

Не горит стоп сигнал ваз 2109 — Все о Лада Гранта

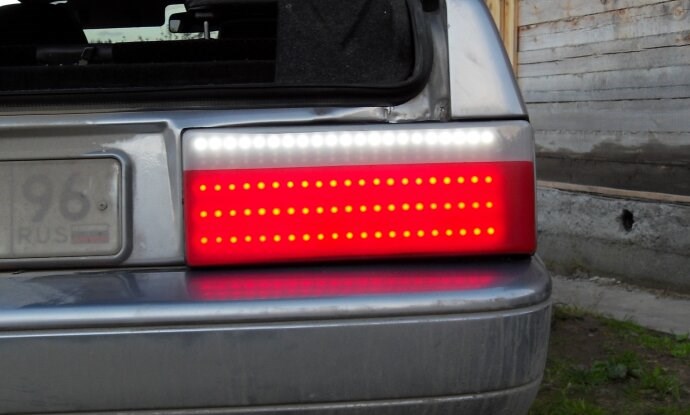

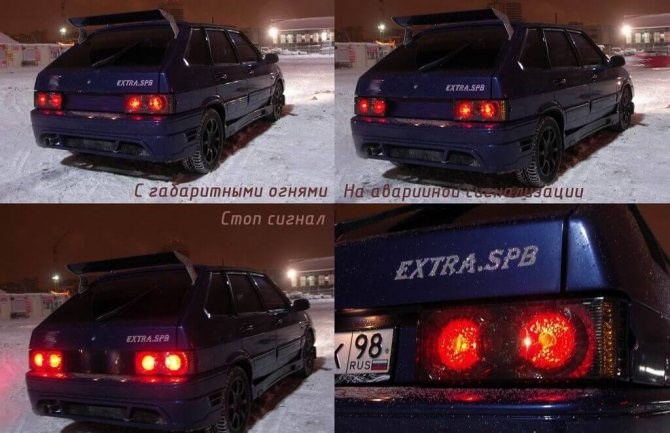

Идеи тюнинга задних фар

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Если вставка плавкая не повреждена, а контактные соединения не вызывают опасений, переходите к следующему этапу проверке исправности ламп. Не горят стоп сигналы на ваз 2111 причины По всем вопросам пишите мне, я обязательно объясню все нюансы!

Переделка задних фонарей ваз 2109 на патроны

1. Необходимо снять защиту двигателя, при наличии.


2. Произвести отключение электрического питания и отсоединить подходящие к датчику провода.


3. Приготовить емкость для масла, т. к. у всех переднеприводных автомобилей при замене датчиков заднего хода происходит утечка масла.


4. При помощи ключа на 22 желательно с длинной головкой типа «трещотка» пытаемся снять датчик. В этом случае может возникнуть проблема – старая резьба не дает его открутить. Тогда нужно вооружиться молотком и зубилом.


5. Как только он откручен, подставляем емкость для масла.


6. Очень быстро вставляем новый.


7. С помощью того же ключа закручиваем его.


8. Подключаем провода и проверяем работу фонарей заднего хода.


9. Если все работает, доливаем вытекшее масло и устанавливаем защиту.

Горит стоп на приборке ваз 2109 5.0 Двигатель 5.1. Двигатели ЗМЗ-4025, -4026 5.2. Двигатели УМЗ-4215С*, УМЗ-42150* 5.3. Двигатели ЗМЗ-4061, ЗМЗ-4063

Неисправность самих фонарей

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

1. Выход из строя предохранителя.


2. Обрыв проводов на одном из участков цепи.


3. Неисправность концевого выключателя.


4. Перегорание лампочек.


5. Окисление контактов в патронах ламп.


6. Повреждения на контактной плате.

Самой частой и одновременно — самой легко устранимой из указанных выше причин является перегорание предохранителя. Чтобы выявить подобную неисправность — нужно исследовать блок предохранителей. За стоп-сигналы отвечает 10 амперный предохранитель F3, защищающий, кроме того, замок зажигания, компьютер и подсветку салона.

Неполадки в работе последних также могут указывать на неисправность предохранителя стопов (и в этом случае поиск неисправностей следует начать именно с блока). Если оказалось, что предохранитель перегорел, то следует заменить его на новый, аналогичный.

Проблема может быть и в самом блоке предохранителей — порой перегорают дорожки на его печатных платах или окисляются контактные ножки. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя.

Читать далее: Как открыть капот на ВАЗ-2114 если слетел тросик: видео и фото

Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Срабатывает он автоматически при нажатии на педаль. Для того, чтобы проверить его исправность — достаточно посмотреть, подходит ли питание к его контактам (на одном из контактов наличие питания должно быть постоянным). Кроме этого, если нажать педаль и включить таким образом концевик, то на его разъемах можно будет измерить напряжение.

В случае, если на контактах выключателя ток отсутствует, то следует проверить провод, идущий к концевику от блока предохранителей. Если прозвонка показала, что провод неисправен (есть разрыв), то его следует заменить на новый и повторить проверку.

В противном случае (если с проводом все в порядке) следует отсоединить его (а также другой провод, подходящий ко второму разъему) от выключателя и соединить напрямую. Если после такой операции стоп-сигнал заработал, значит вышел из строя сам концевик, и его следует заменить.

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

Еще одной причиной того, почему не работают стоп сигналы ваз 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Ваз 2109 загорелась лампочка стоп

• лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;


• галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;


• светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.

ЛОКАЛИЗАЦИЯ НЕИСПРАВНОСТИ

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

1. перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;


2. плохой контакт в местах разъемов;


3. перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;


4. плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;


5. повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;


6. неисправность концевика стоп-сигналов, так называемой лягушки;


7. обрыв проводки, окисление контактов.

Что делать, если не работает фонарь заднего хода ВАЗ

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;


• часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

Похожие статьи Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

Зачем нужен фонарь заднего хода

Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

• Создание небольшого освещения дорожного полотна
  и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.


• Информативная функция
  . При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Заключение

ПРИНЦИП ПОИСКА

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Всем привет сегодня хочется рассмотреть основные причины, почему не работают стоп сигналы на автомобиле ВАЗ 2109 девятка. Проверка предохранителей По всем вопросам пишите мне, я обязательно объясню все нюансы!

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

• завести ВАЗ 21099 и переключить его на заднюю передачу;


• замкнуть контакты. Задние фонари должны при этом загореться;


• проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;


• удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1. Лампочки просмотрел – целы, я с самого начал догадался их протестировать, здесь всё чисто. Предохранители по вашему совету тоже проверил – с ними всё в порядке, ничего подозрительного. Какие ещё идеи?
