Датчики Toyota Corolla 120

Каждый современный автомобиль представляет собой сложное техническое устройство с большим количеством электромеханических узлов.

Пусть автомобиль Toyota Corolla E-120 хоть и великовозрастный (по нынешним меркам), но это не отнимает у него всех тех сложных технических деталей, которые, в свою очередь, требуют тщательного внимания и обслуживания.

Увы, но далеко не каждый автовладелец уделяет своей машине должное внимание, частенько забывая о регулярном ТО. Только вот при подобном обращении с автомобилем, первые проблемы не заставят себя долго ждать, скромно известив об этом водителя злополучной лампочкой Check Engine.

И надо признать, что такое положение дел само по себе не так уж и плохо для водителя, ведь с загоревшейся лампочкой можно спокойно доехать до сервиса. Впрочем, куда плачевнее обстоят дела, когда важные узлы и агрегаты ломаются внезапно, оставляя водителя «в поле» наедине с машиной.

B1821 ошибка тойота королла

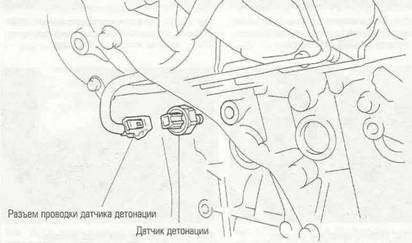

• датчик скорости, с помощью этого датчика блок управления получает информацию о скорости машины и воздействует на остальные системы управления путем подстройки определенных параметров систем зажигания и впрыска;


• датчик кислорода (он же лямбда-зонд), в современных автомобилях таких датчиков, как правило, два, с помощью данных датчиков блок управления выполняет подстройку работы топливной системы, воздействуя на время и количество впрыска топлива;


• датчик давления масла — отвечает за показания давления масла на определенных оборотах двигателя, является одним из важных индикаторов состояния мотора;

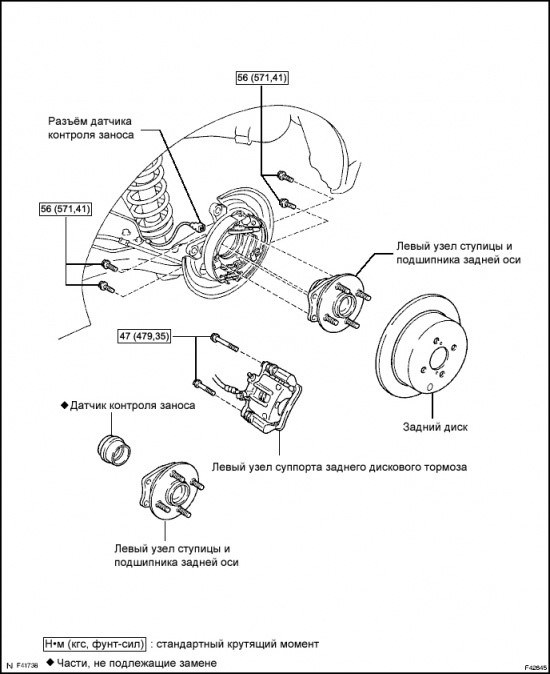

• датчики систем ABS, эти датчики расположены на ступицах автомобиля и отвечают за эффективное торможение в случае, если начинается скольжение колес при нажатии на педаль тормоза;


• датчик руля, т. к. в Corolla 120 применяется электроусилитель руля, то он оснащен сложной системой, включающей в себя и датчик положения руля.

Тойота»: коды ошибок и расшифровка неисправностей | Автофакты На начальном этапе это лечится простой заменой колец, а вот дальше понадобится замена крышки, а может, и барабана.

Разъемы для диагностики автомобилей Тойота Королла

Для самодиагностики автомобилей Тойота Королла предусмотрены специальные диагностические разъемы (DLS — DataLinkConnector), тип и местонахождение которых зависят от модели и года выпуска транспортного средства.

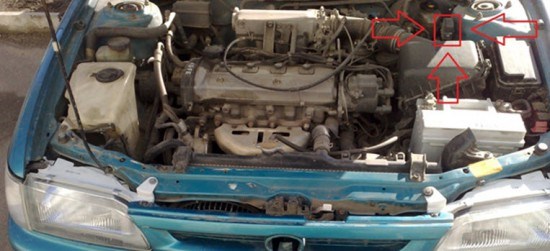

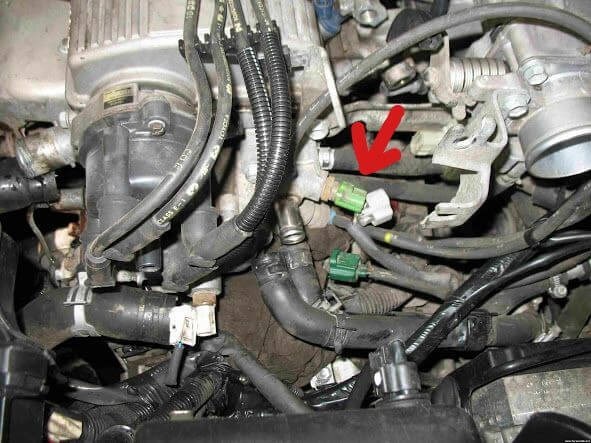

DLS 1 представляет собой прямоугольную пластмассовую коробку, расположенную под капотом автомобиля слева. Этот разъем имеет соответствующее обозначение на корпусе — «DIAGNOSTIC». Самодиагностика осуществляется с помощью лампочки «CHECK», расположенной на щитке приборов, соответствующие контрольные лампочки систем автомобиля или другие сигнализационные приспособления.

Разъем для диагностики DLS 2 расположен в салоне: под передней панелью со стороны водителя. Он имеет отличающуюся от DLS 1 конфигурацию, так как предполагает подключение специального диагностического оборудования. Этот разъем удобен тем, что позволяет проводить самодиагностику работающего автомобиля.

DLS 3 также расположен в салоне под передней панелью. Этим типом разъема для диагностики оснащены в основном автомобили с роботизированной коробкой.

Toyota Corolla E120 с пробегом: мотор сказал “прощай”, автомат долго смотрел ему вслед — – автомобильный журнал

1. При возникновении отклонения от нормального режима работы, датчик, фиксирующий его, отключается.


2. В ЭБУ включается обходная программа, позволяющая автомобилю продолжать работу. При включении этой программы на табло загорается аварийная или мигает лампочка работы системы, в которой обнаружена поломка.


3. При устранении неисправности (самопроизвольном или в результате ремонта) обходная программа отключается, и система продолжает работу в штатном режиме.


4. Информация о возникшей неисправности сохраняется в виде специального кода, который впоследствии можно считать.

Самодиагностика тойота королла 120 кузов — Авто Брянск 76 — Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса

B1821 ошибка тойота королла

Блок управления системы SRS обнаруживает короткое замыкание в цепи пиропатрона правой боковой подушки безопасности в ходе выполнения первичной проверки.

Неисправность правого бокового пиропатрона

Неисправность блока управления системы SRS

Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)

Блок управления системы SRS обнаруживает обрыв в цепи пиропатрона правой боковой подушки безопасности.

Неисправность правого бокового пиропатрона

Неисправность блока управления системы SRS

Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)

Блок управления системы SRS обнаруживает короткое замыкание на массу в цепи пиропатрона правой боковой подушки безопасности.

Неисправность правого бокового пиропатрона

Неисправность блока управления системы SRS

Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)

Блок управления системы SRS обнаруживает короткое замыкание на B+ в цепи пиропатрона правой боковой подушки безопасности.

Неисправность правого бокового пиропатрона

Неисправность блока управления системы SRS

Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)

После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

Выполните проверку с имитацией условий возникновения неисправности, выбрав на GTS режим проверки (Signal Check).

Выбрав режим проверки (Signal Check), выполните проверку с имитацией условий возникновения неисправности, пошевелив каждый разъем системы подушек безопасности или совершив поездку по городским дорогам или дорогам без покрытия

Коды ошибок неисправностей и их расшифровка на русском языке для Toyota Camry с 2006 года выпуска

Система подушек безопасности

Датчик лобового столкновения спереди справа

Датчик лобового столкновения спереди справа

Датчик лобового столкновения спереди справа

Датчик лобового столкновения спереди слева

Датчик лобового столкновения спереди слева

Датчик лобового столкновения спереди слева

Датчик лобового столкновения спереди справа

Датчик лобового столкновения спереди справа

Датчик лобового столкновения спереди справа

Датчик лобового столкновения спереди слева

Датчик лобового столкновения спереди слева

Датчик лобового столкновения спереди слева

Боковой датчик столкновения со стороны водителя

Датчики на Тойота Королла 120: где находятся, замена

Коды ошибок тойота королла 120 кузов Есть два основных способов считывания кодов возникающих ошибок: с помощью подручных средств или с применением специального оборудования для диагностики автомобилей.

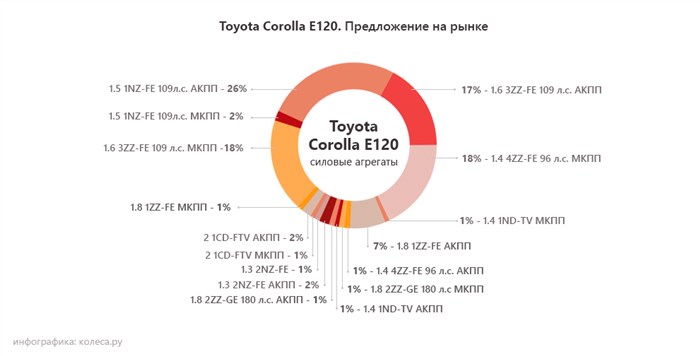

Моторы

Младшие серии двигателей 3ZZ-FE и 4ZZ-FE до пробега в 200-250 тысяч масляным аппетитом не страдали даже в ранних версиях. Если вовремя сменить катализатор, провести небольшой ремонт, заменить сальники клапанов, проверить систему вентиляции и почистить впуск, то они могут проехать заметно больше.

Мотор 1ZZ-FE, как самый проблемный, за время производства получил более шести вариантов поршневой группы и колец, две новые ревизии ГРМ, чуть измененный блок цилиндров, масляный щуп, размеченный на 11 мм выше для увеличения объема масла в картере, и прочие мелкие изменения.

Ну, а теперь перейдём к менее выраженным, но общим недостаткам моторов серии ZZ.

Шумный механизм ГРМ — это конструктивная особенность, но особенно ярко она проявляется при частичной замене ГРМ со старыми успокоителями и натяжителем.

Блоки цилиндров Toyota с open-deck – открытой рубашкой охлаждения — очень чувствительны к перегреву. Перегревы обычно заканчиваются или пробоями прокладок, или уходом геометрии цилиндров. А затем — и сильным износом поршневой группы. Так что заливать воду из лужи вместо хорошего антифриза сюда явно не стоит.

Ну и, конечно же, тонкостенные чугунные гильзы не поддаются ремонту на оборудовании для ремонта блоков цилиндров ЗМЗ и ЗиЛ. И потому в глубинке моторы ZZ часто считают неремонтируемыми, тем более что ремонтных размеров на них и правда нет.

К серьезным минусам можно еще отнести не очень удачную систему вентиляции картера и уплотнения блока. Моторы часто «потеют» маслом и текут по сальникам. Конечно, часть вины лежит на изношенной поршневой группе и увеличенном объеме картерных газов, но неудачная конструкция сказывается не меньше.

Toyota Corolla 120 Ремонт ЭУР/рулевой колонки

Считывание информации

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Есть два основных способов считывания кодов возникающих ошибок с помощью подручных средств или с применением специального оборудования для диагностики автомобилей. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного — вывода аккумуляторной батареи. Коды двузначной системы По всем вопросам пишите мне, я обязательно объясню все нюансы!

Ошибки системы ABS

Коды стандарта OBD Боковой датчик столкновения со стороны водителя

Способы считывания информации при самодиагностике автомобиля

Есть два основных способов считывания кодов возникающих ошибок: с помощью подручных средств или с применением специального оборудования для диагностики автомобилей.

Для самодиагностики автомобилей чащ всего используются два типа двузначных кодов: первый — этотип 09; второй — тип 10.

Определить какой тип поддерживает ваш автомобиль и есть ли зафиксированные ошибки его работы можно следующим образом:

Частое и непрерывное мигание сигнальной лампочки, когда вспышка и пауза длятся по 0,5 секунды, свидетельствуют, что в автомобиле используется код типа 09. Если при использовании этого кода лампочка мигает более 11 раз, то записей о неисправностях обнаружено не было.

При использовании кодов второго типа лампочка мигает с интервалами разной длительности. Об отсутствии неисправностей при самодиагностике свидетельствует непрерывное мигание с интервалом 4,5 секунды. Пример считывания кодов этого типа: вспышка — пауза — вспышка —длинная пауза — вспышка — это код 21.

Коды неисправностей и их типы

Коды неисправностей АКПП Toyota В1823 Контур восплам. боковой над. под безопасн. спереди справа В1823 Контур:боковая подушка безопасности впереди водителя

Ошибки в работе системы 4WS

Для считывания ошибок необходимо подсчитать количество вспышек лампы 4WS. При этом зажигание должно быть включено, а в контакты TC и E1 в разъеме DLC1 – замкнутыми.

• 11 – выход из строя ЭБУ 4WS;


• 12 – поломка основного электромотора заднего рулевого механизма;


• 13 – выход из строя привода управления рулевым механизмом;


• 21 – короткое замыкание в цепи основного электрического мотора;


• 22 – разрыв цепи в системе питания основного электромотора;


• 23 – неисправность блокировки основного электромотора;


• 24 – поломка основного электромотора;


• 31 – повреждение системы электромотора заднего хода;


• 32 – поломка в работе электромотора заднего хода;


• 41 – выход из строя датчика частоты вращения переднего левого колеса;


• 42 – поломка датчика системы 4WS;


• 43 – некорректный сигнал датчика системы 4WS.

Помощь наших специалистов

Разновидности двузначных кодов

Коды неисправностей силовой установки

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Датчик руля находится на рулевой колонке, с внутренней стороны, однако для его извлечения потребуется разобрать большую часть рулевой колонки, вплоть до рулевого карданчика идущего в моторный отсек. по очереди, 1 раз в секунду, замыкайте на массу контакты TC и AB с интервалом между замыканием не более 0,2 сек;. Коды ошибок дизельных двигателей «Тойота» По всем вопросам пишите мне, я обязательно объясню все нюансы!

Разъемы для диагностики автомобилей Тойота Королла

1. Открыть капот и найти разъем DLC1 с пластиковой крышкой (ищите надпись Diagnostic). Открыть или открутить крышку и найти маркировку контактов на обратной стороне. Замкнуть с помощью скрепки или куска проволоки выводы TE1 и E1.

Ошибки Toyota по протоколу OBDI. Самодиагностика. Неисправность блока управления системы SRS

С0278 Ошибка Тойота Королла 120 Кузов

так вот облазив кучу форумов были сделаны выводы насчет проблем ЭУР
1. Износ шлицевого соединения верхнего выходного вала ЭУРа и верхнего промвала
2. Износ подшипников редуктора ЭУРа
3. Износ/люфт в шлицах редуктора ЭУРа (червяк-колесо)

Перед тем как приступать к разбору и ремонту убедитесь что у вас есть в гараже или у друзей съемник стопорных колец, сподручней будет с прямыми кончиками…поверьте мною проверено

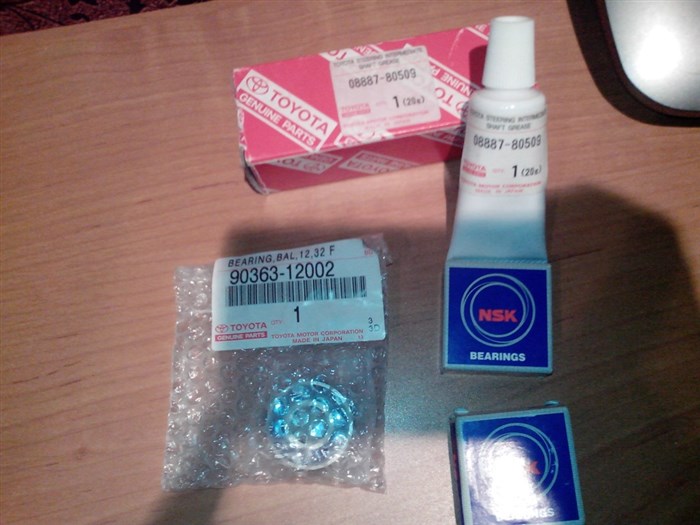

ну и немного запчастей которые понадобятся:
1. Подшипники в редуктор ЭУРа, номера подшипников 6301ZZ и 6201ZZ
2. Смазка для механизмов рулевого управления 90363-12002 ( человеческий совет, не брать ее, так как очень дорого за 20 грамм смазки

на фото три подшибоса, так как те что в синеньких коробочках не те, мне их подсказали на форуме, но они не подходят, я подозреваю что они с дорестайла или наоборот со 150-го кузова, а тот что в оригинальном пакетете то что надо, второй вам останется найти где нибудь у себя в магазинах, обязательно закрытого типа

ну а теперь пару нюансов при снятии самой колонки:
1. Провода питания ЭУРа и управляющий провод подключаются в блок управления, который установлен за щитком приборов!

На фото отмечена одна фишка, вам еще нужно снять самую дальнюю фишку от вас, которая входит тоже в этот блок, сфотать никак увы не удалось

2. Провод на замке зажигания нужно вытаскивать только с включенным зажигаем иначе у вас никак не выйдет, я так понимаю там магнитный замок помимо фишки и без питания фишка не выйдет, над этой головоломкой я лохорез просидел около часа) уже хотел ножом отколупывать фишку))

вот про эти маму и папу я написал чуть выше

в итоге после отсоединения всякой белеберды с проводами, руля и прочей ненужной гадости мы имеем вот такую картинку:

ну и дальше как я и говорил откручиваем три болта крепления самой колонки( 2 вкручиваются вертикально и 1 горизонтально- именно его я советую открутить первым для удобства демонтажа) Кстати карданы можно и вместе с колонкой демонтировать, но это крайне не удобно вытаскивать колонку с карданами так как мало места Выкладываем колонку и смотрим что мы имеем:

Транспондер иммобилайзера лучше снять чтобы не повредить его, на вото видно что снята колонка с карданом, но повторюсь это не удобно и я решил указать недочету и нюансы которые могут возникнуть

Системы безопасности (SRS)

Расположение датчиков 31 — Неисправность датчика частоты вращения переднего правого колеса
