Тойота Ленд Крузер Прадо Ошибки на Панели. Блок предохранителей
Информационные значки на панели приборов
Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
Предохранители Toyota Land Cruiser Prado 120 и реле с описанием и схемами блоков
Кнопки управления прадо 120 Страницы 672-683 документа (674-685 pdf-файла).

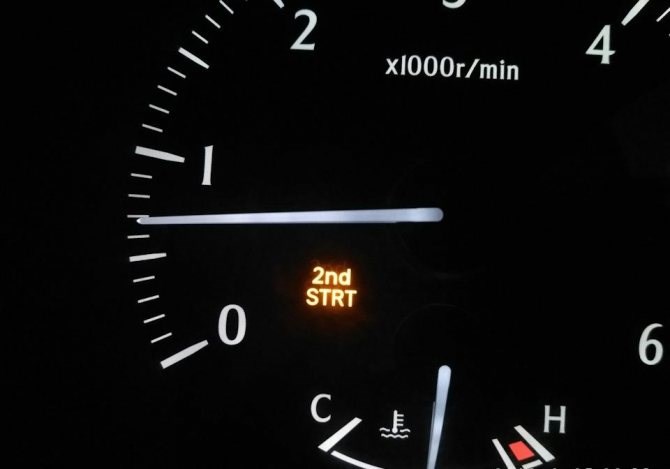

Для чего нужна кнопка 2nd strt на прадо
Производители Land Cruiser позаботились о том, чтобы функционал автомобиля максимально соответствовал ожиданиям владельца и дорожным условиям. Машина снабжена дополнительными функциями управления коробкой передач. Они включаются блоком кнопок, который расположен справа под рулем. Можно коротко охарактеризовать каждый код:
Что означает: 2nd strt на прадо упрощает движение по зимним дорогам. В этом режиме машина трогается со второй передачи, уменьшается вероятность холостого вращения колес — пробуксовки.
При запуске двигателя автоматическая коробка включает первую передачу, независимо от положения рычага. Значения D, 2 или L определяют максимальную скорость, до которой разгоняется машина. Пониженная передача имеет большую силу и увеличивает шанс на пробуксовку колес, что усложняет старт.
Одновременно специальные режимы не работают: если используется один, то другой отключается.
Читайте также: Технические операции на автомобиле Toyota Land Cruiser Prado 150 / Lexus GX 460 с 2009 года
Правильная эксплуатация автоматической коробки передач продлит срок работы трансмиссии.
| Пару месяцев назад, мой очень хороший друг приобрел себе новый автомобиль: Toyota Land Cruiser PRADO второго поколения. Машиной он доволен как слон, т.к. предыдущим средством его передвижения был Nissan Qashqai, пусть и полноприводный. Но, как оказалось, дилеры не предоставляют новым владельцам руководства по эксплуатации данных авто. Причем, как я позже выяснил, они продают их, да еще и по предзаказу! Чем-то подобным промышляет небезызвестная компания Cisco, распространяющая обновления своих сетевых устройств только “избранным”. |
Значки на панели приборов автомобиля
Бортовой компьютер прадо 120 инструкция
Обозначение кнопок прадо 150
- А – используются для контроля за сигналами поворота, дальним светом, состоянием аккумулятора и прочих механизмов, цоколь ламп Т5, – всего 21 шт.;
- В – главная подсветка, Т10 – 4 шт.;
- С – дополнительная подсветка, Т5 – 1 шт.;
- D – лампа для контроля количества топлива – 1 шт.;
- Е – показывает готовность подушки безопасности к работе – 1 шт.
Прадо 120 кнопки в салоне Значок желтого цвета в виде автомобиля со включенной оптикой связан с неполадками, зафиксированными в функционировании одной или нескольких лампочек стоповых огней или фар заднего света. Если лампы исправны, то появление индикатора предупреждает о повреждении проводки или поломке предохранителяреле.
Смотрите также
Комментарии 37
очень полезный пост, спасибо за информацию! Недавно поставил себе оптитрон 90L индикатор есть, а вот положения АКПП в положении 4 нет
Интересный щиток… Положения АКПП, как на праворульном, но при этом, спидометр на 200 км/ч, да ещё и значок 90L. Это с какого Прадика щиток?
На каком прадике стоял не знаю. Знакомый привез мне его с ОАЭ
Быть может, с Австралийца. Может ещё с Индийского или Пакистанского Прадика…
Выглядит шикарно!
У меня японец, индикация передних ПТФ не горит, задних — горит. Сначала думал лампа перегорела, потом только рассказали что там не хватает светодиода. Хочется замутить как на европейцах, чтобы было по красоте.
А что за индикация A/T P?
индикация A/T P загорается если есть неисправность в механизме парковки АКПП.
А по индикации передних туманок, там либо нет светодиода, резистора и транзистора на плате, либо нет провода в соответствующей фишке проводки, которая вставляется в щиток приборов, либо нет и того, и другого 🙂 Нужно смотреть по месту.
А как посмотреть и где найти нужный проводок?
yadi.sk/i/5yOZ85PMYtwK1A
Посмотреть по этой схеме, на какой пин приборки, приходит сигнал от передних туманок. Поверить его наличие/отсутствие на машине. Если он есть, то разбирать щиток приборов и смотреть на плате наличие/отсутствие светодиода и остальных деталей по линии его питания.
Спс за ссылку! А где там искать его среди 900 страниц?
Страницы 672-683 документа (674-685 pdf-файла).
Если вы не обладаете этими навыками и не хотите им обучаться, то лучше, имея на руках схему, которую я вам дал, обратиться к специалисту для решения этого вопроса.
Без обид, просто так будет лучше, быстрее и дешевле.
Лампочки на оптитроне светодиодные? У меня перестала гореть лампа топлива в баке. Так как поставил газ, то забил, но покоя не даёт.
Да, там нет обычных ламп. Только светодиоды в smd корпусах, припаянные на плате. При чём, что на оптитроне, что на обычном щитке.
Расположение
- В блоке управления зеркалами кнопки убираются легко их можно вытолкнуть рукой.
- Модуль регулировки подвески поддевается с двух сторон, во избежание повреждений.
- Блок климат-контроля снять, открутив два винта и отсоединив разъем.
- При демонтаже задней климатической установки нужно взяться руками за нижнюю кромку панели и потянуть, ничего не откручивая. Когда блок приподнят, нужно прижать ковролин. В образовавшемся зазоре произвести ремонт.
Лампы для подсветки панели приборов Замена лампочек в приборной панели Прадо 120 начинается с их приобретения. Купить их можно оригинальные в дилерских центрах, но их стоимость будет высокой для такой категории товаров. Второй вариант сходить в магазин радиотехники и по образцу выбрать подходящие.
Блок предохранителей
Он находится в нижней части панели приборов, за защитной крышкой.
Пример схемы с обратной стороны крышки
За прикуриватель и розетки отвечают предохранители под номерами 24 (CIG) и 12 (PWR OUTLET).
Toyota Land Cruiser PRADO 150 — Руководства для владельца
Выберете модификацию т/с для поиска панель приборов
Toyota Land Cruiser Prado 2005, двигатель бензиновый 4.0 л., 236 л. с., полный привод, автоматическая коробка передач — тюнинг
- Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
- Усилитель транспондера ключа
- Блок предохранителей
- Блок управления электронной регулируемой подвеской
- Блок управления контролем устойчивости (VSC A/T)
- Блок управления электрооборудованием кузова
- Блок управления противоугонной системой
- Распределительный блок №1
- Распределительный блок №2
- Усилитель вязкостного подогревателя
- Компьютер транспондера ключа
- Распределительный блок №3
- Блок управления контролем устойчивости (VSC M/T)
- Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией))
Блок управления кондиционером (механический кондиционер) - Блок управления двигателем (M/T)
Блок управления двигателем и автоматической коробкой передач (A/T) - Блок управления блокировкой центрального дифференциала
Блок управления блокировкой заднего дифференциала - Блок реле
- Блок сетевого шлюза
- Блок управления навигацией
- Усилитель холодильника
- Блок управления блокировкой селектора коробки передач
- Аудио усилитель
- Блок подушек безопасности
Техническое обслуживание и ремонт Своевременный плановый осмотр автомобиля обеспечит правильную работу и продлит срок службы. Сервисное обслуживание внедорожника производится через равные промежутки времени. Японская компания устанавливает периодичность не менее 1 раза в год. Агрегаты и системы проходят проверку через каждые 10 тыс. км.
Лампы для подсветки панели приборов
На панели приборов, где находится спидометр и тахометр, задействовано большое количество ламп, с помощью которых ведётся контроль за состоянием автомобиля. Весь комплект световых устройств, их количество, некоторые размеры цоколей представлены ниже, по типам:
- А – используются для контроля за сигналами поворота, дальним светом, состоянием аккумулятора и прочих механизмов, цоколь ламп Т5, – всего 21 шт.;
- В – главная подсветка, Т10 – 4 шт.;
- С – дополнительная подсветка, Т5 – 1 шт.;
- D – лампа для контроля количества топлива – 1 шт.;
- Е – показывает готовность подушки безопасности к работе – 1 шт.
В темное время суток в автомобиле должны подсвечиваться все имеющиеся клавиши, кроме джойстика управления поворотом зеркал. Для них используются лампы, не имеющие цоколя, с напряжением 12 вольт.
Работы по замене и изменение подсветки кнопок Прадо 120 нужно проводить осторожно, чтобы не сломать крепеж. В случае неуверенности в правильной замене ламп лучше обратиться к услугам мастеров ТО.
Toyota Land Cruiser Prado, 2008
- Н- нормальный режим
- L- пониженный, увеличивается момент передаваемый на колеса.
- HH — обычная езда
- HL — обычная с блокировкой межосевого дифференциала, момент распределяется между осями 50/50
- LL — пониженная с блокировкой межосевого дифференциала.
- машину остановить
- нажать педаль тормоза
- ручку АКПП в N
- ручку раздатки в L
- АКПП в D и можно ехать.
Предупреждающие значки на панели Двигатель: объем – 3 л., мощность – 133 л.с., код – KDJ120, тип – дизель, модель – 1KD-FTV. Привод: полный. Год выпуска: 2005-2010
Основные символы
| Значок | Обозначение |
| Лампочка с восклицательным знаком или надписью Brake обозначает, что на автомобиле включен ручной тормоз. Однако, если индикатор появился во время движения, то он может свидетельствовать о неполадках в работе тормозной системы. | |
| Если индикатор красный, то это говорит об очень высокой температуре двигателя. При его появлении необходимо остановиться и проверить, не кипит ли охлаждающая жидкость, при этом двигатель авто лучше не глушить. Если лампочка мигает, то проблемы могут быть в проводке. Если значок горит синим цветом, это свидетельствует о том, что силовой агрегат еще не прогрет. Такой индикатор всегда появляется при пуске холодного двигателя. Не рекомендуется эксплуатация мотора при повышенных нагрузках, на высоких оборотах, пока этот индикатор не пропадет. | |
| Обозначает снижение уровня давления моторной жидкости, также может говорить о ее недостатке. | |
| Красный значок аккумулятора сигнализирует о падении уровня напряжения в электроцепи авто. Кроме того, в некоторых случаях такие лампочки появляются в результате того, что некорректно стал работать генератор или в электрике есть другие проблемы. Низкий заряд аккумулятора. Иногда решение зарядить аккумулятор помогает. |
Сообщающие о неисправности
Машины в продаже
Видео про индикацию приборной панели
- Отключить клеммы от аккумулятора.
- Снять облицовку рулевой стойки, для этого нужно выщелкнуть пластиковые клеммы из зацепления и снять щитки.
- Демонтировать рулевое колесо. Здесь скручивается облицовка, и руль отсоединяется от стойки вместе с переключателями.
- Плоской отверткой подцепить облицовку панели и отщелкнуть ее.
- Выкрутить винты и аккуратно приподнять щиток.
- Запустить руку под панель и отключить контактные разъемы от нее.
Выберете модификацию т/с для поиска панель приборов Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
