Электроусилитель руля — ЭУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora), коды ошибок, электросхема подключения.

Автомобиль Лада Приора выпускается в электроусилителем с комплектации руля (ЭУР). В данном разделе мы подробно более расскажем о его технических характеристиках, эксплуатации особенностях и ремонта. О установке и снятии электромеханичсекого можно усилителя посмотреть в разделе «Снятие и установка усилителя электромеханического рулевого управления ВАЗ 2170 Приора Лада (Lada Priora)»

— напряжение номинальное питания. 13,5В;
— максималиный ток потребления. не 55А более;
— ток потребления при отсутствии входном на момента валу. не более 0,5А;

Электроусилитель руля — ЭУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora), коды ошибок, электросхема подключения.

Датчик момента эур калина где находится. Усилитель руля ВАЗ Приора — комфорт и безопасность превыше всего Контакт №1 — Общий провод 1 датчика момента
Контакт №2 — Общий провод 2 датчика момента
Контакт №3 — Питание датчика момента
Контакт №4 — Выход 1 датчика момента
Контакт №5 — Выход 2 датчика момента
Контакт №6 — Вход сигнала частоты 250кГц

ЭУР – что это?

Электро усилитель руля — это своего рода электрический двигатель, который помогает водителю вращать рулевое колесо с меньшим усилием. ЭУР устанавливается на валу рулевого колеса и при запущенном двигателе помогает вращать руль, запитываясь от электрического напряжения.

Основная задача ЭУР в автомобиле – это снижение усилия вращения рулевого колеса водителем автомобиля.

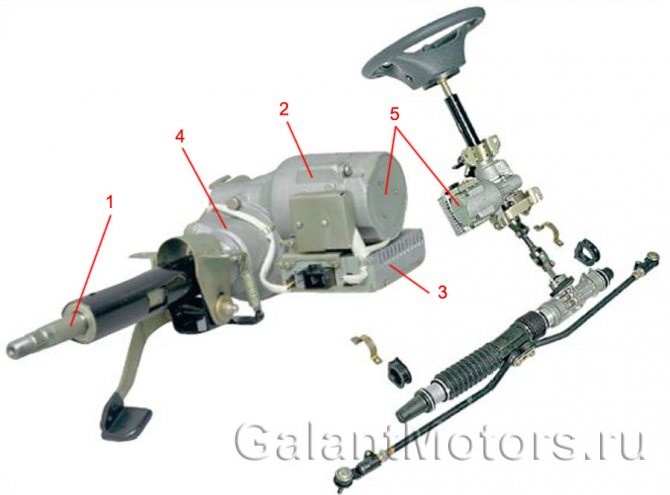

• Рулевой вал;


• Торсионный вал;


• Электрический двигатель;


• Блок управления ЭУР;


• Датчик ротора двигателя;


• Датчик вращающего момента;


• Предохранители;

К комплектующим ЭУР можно отнести следующие элементы:

Все эти детали напрямую влияют на работу электро усилителя руля Лады Приоры.

Электроусилитель руля — ЭУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora), коды ошибок, электросхема подключения.

Отличия ЭУР от ГУР

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Двигатель, превышение тока через обмотку фазную С — выключить, включить зажигание завести вращая и ДВС рулевое колесо проверить работоспособность произвести. Колодка Х5 электромеханического усилителя ЭМУР руля на автомобиле Лада Приора ВАЗ 2171 2170 2172 Lada Priora. Электроусилитель руля Приора, ремонт своими руками По всем вопросам пишите мне, я обязательно объясню все нюансы!

Электроусилитель руля, поломки и неисправности

• Перегорание силового предохранителя;


• Слетел разъем с двигателя ЭУР;


• Сломался датчик скорости автомобиля;


• Вышел из строя блок управления ЭУР;

Отсутствие сигнала оборотов двигателя эур калина способ решения превышение, Двигатель тока через фазную обмотку А — включить, выключить зажигание завести ДВС и вращая колесо рулевое проверить работоспособность ЭМУР

Местоположение блока предохранителей

Если у Вас подозрение, что сгорел предохранитель, и Вы хотите его проверить, то возникает вопрос: где находится предохранитель электроусилителя руля Приоры. Монтажный блок управления находиться слева от руля. Схема открытия его проста. Все что нужно, это повернуть на 90˚ три защелки и снять крышку, как показано на фото и Вы попали к мозговой начинке автомобиля.

Здесь можно проверить и поменять вышедший из строя предохранитель, после чего закрыть крышку, плотно прижав ее и обратно защелкнув на 90˚ в противоположную сторону три защелки.

Диагностику и небольшой ремонт электроусилителя руля Приоры можно провести своими руками. Для этого достаточно определить, что послужило причиной отказа и устранить проблему, следуя нашим советам. Полную же замену электроусилителя лучше доверить профессионалам.

Коды ошибок

• снять фартук под рулем, он держится на четырех саморезах;


• снять рулевой кожух, он держится на трех саморезах;


• протянуть и смазать гайку указанную на фотографии.

Блок предохранителей Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Назначение выводов колодок электромеханического усилителя руля ЭМУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora):

Колодка Х1 электромеханического усилителя руля ЭМУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora):

Контакт №1 — «+12В» от аккумуляторной батареи
Контакт №2 — «Минус» от аккумуляторной батареи

Колодка Х2 электромеханического усилителя руля ЭМУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora):

Контакт №1 — «+12В» с клеммы «15» выключателя зажигания
Контакт №2 — Вход сигнала от тахометра
Контакт №3 — Вход сигнала от датчика скорости
Контакт №4 — Выход на индикатор состояния ЭМУР
Контакт №5 — Выход «К-линия» на колодку диагностики
Контакт №6 — Выход «L-линия» (не задействован)
Контакт №7 — Общий(масса)
Контакт №8 — Технологический вывод (не задействован)

Колодка Х3 электромеханического усилителя руля ЭМУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora):

Контакт А1 — Фаза А электродвигателя
Контакт А2 — Фаза А электродвигателя
Контакт В1 — Фаза В электродвигателя
Контакт В2 — Фаза В электродвигателя
Контакт С1 — Фаза С электродвигателя
Контакт С2 — Фаза С электродвигателя

Колодка Х4 электромеханического усилителя руля ЭМУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora):

Контакт №1 — Общий провод 1 датчика момента
Контакт №2 — Общий провод 2 датчика момента
Контакт №3 — Питание датчика момента
Контакт №4 — Выход 1 датчика момента
Контакт №5 — Выход 2 датчика момента
Контакт №6 — Вход сигнала частоты 250кГц

Колодка Х5 электромеханического усилителя руля ЭМУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora):

Контакт №1 — Общий провод датчика положения ротора
Контакт №2 — Выход фаза А датчика положения ротора
Контакт №3 — Выход фазы В датчика положения ротора
Контакт №4 — Выход фазы С датчика положения ротора
Контакт №5 — Питание «+5В» датчика положения ротора

Демонтаж и разбор электроусилителя

Коды ошибок — неисправностей электроусилителя руля ЭУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora) Двигатель, замыкание фазных обмоток — выключить, включить зажигание завести ДВС и вращая рулевое колесо проверить работоспособность ЭМУР

В некоторых случаях неисправность может находится в самом ЭУР. При включении зажигания происходит сбой в системе диагностики ЭУР и поэтому он отключается. Если автомобиль находится на гарантии, лучше провести ремонт в автоцентре или в выбранном автоцентром сервисном центре, поскольку сам блок усилителя довольно дорог, его цена составляет порядка 11 – 13 тыс. рублей.

Если неисправность в работе ЭУР вызвана выходом из стоя датчика скорости, то ремонт будет намного проще, его можно легко заменить и самостоятельно, если есть время и желание.

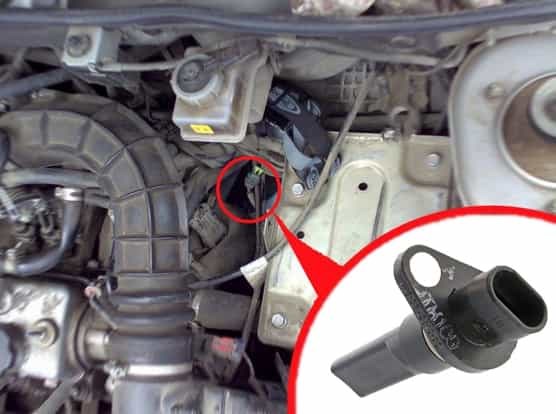

Датчик скорости передает на ЭУР информацию о скорости движения автомобиля, на основании которой и рассчитывается крутящее усилие на руль. Если автомобиль движется на малых скоростях, в этом случае усилие на руль будет максимальным, а с возрастанием скорости усилие будет уменьшаться.

Если датчик скорости вышел из стоя, то на блок управления ЭУР идет некорректная информация и поэтому электроусилитель выключается и включается индикация неисправности на панели автомобиля.

Стучит руль при езде

• контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;


• контакт красно-коричневого цвета — это кабель подключения к тахометру;


• серый контакт идет на контроллер скорости авто;


• бело-розовый провод — контрольный индикатор усилителя;


• черно-желтый контакт — это диагностическая линия;


• следующий контакт пустой, провод к нему не подключен;


• контакт коричневого цвета — это масса;


• пустой.

Проблемы аккумулятора
Расшифровка ошибок ЭУР Приора

Как можно смазать и отрегулировать ЭУР?

В качестве смазки может использоваться «Литол», процедура выполняется так:

1. Для начала необходимо снять пластиковый кожух, для этого выкрутите болты, которые его крепят. Для откручивания используйте отвертку с крестовым наконечником. Также желательно демонтировать и нижнюю поперечину приборной панели, расположенную под рулевым колесом.


2. Далее, выкрутите два болта, которые фиксируют сам усилитель, для этого вам потребуется гаечный ключ на 13. После этого колонку можно отпустить вниз.


3. Выкрутите еще один болт, после чего можно заняться непосредственно смазкой.


4. Сначала рулевое колесо проворачивается влево до упора. Смазочное вещество заливается в 10-кубовый шприц, которым нужно брызнуть в образовавшееся отверстие. Нужно выплеснуть все 10 кубов.


5. Затем рулевое колесо проворачивается вправо до упора — шприц опять направляется в отверстие, выпрыскивается вся смазка.


6. После этого руль следует провернуть в среднее положение и опять прыснуть смазкой в отверстие.


7. Далее, рулевое колесо необходимо покрутить в разные стороны до упора по несколько раз. Операция по смазки повторяется еще раз.


8. Затем производится сборка все составных элементов в обратной последовательности.


1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.


2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.


3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется. На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.


4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

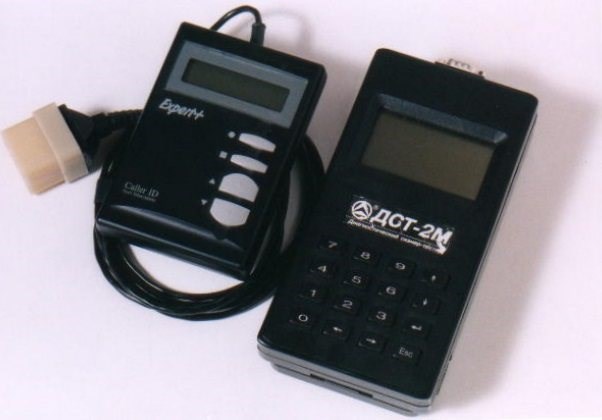

Расшифровка кодов, проверка приборов Контакт №1 — «+12В» с клеммы «15» выключателя зажигания
Контакт №2 — Вход сигнала от тахометра
Контакт №3 — Вход сигнала от датчика скорости
Контакт №4 — Выход на индикатор состояния ЭМУР
Контакт №5 — Выход «К-линия» на колодку диагностики
Контакт №6 — Выход «L-линия» (не задействован)
Контакт №7 — Общий(масса)
Контакт №8 — Технологический вывод (не задействован)

Причины отключения

• неисправность датчика скорости;


• неисправность датчика крутящего момента;


• скорость превышает 60 км/ч;


• частота оборотов двигателя меньше 400 в минуту;


• сбой в блоке управления;


• плохо припаянные контакты;


• недостаточное напряжение.

Программное отключение

1. Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.


2. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

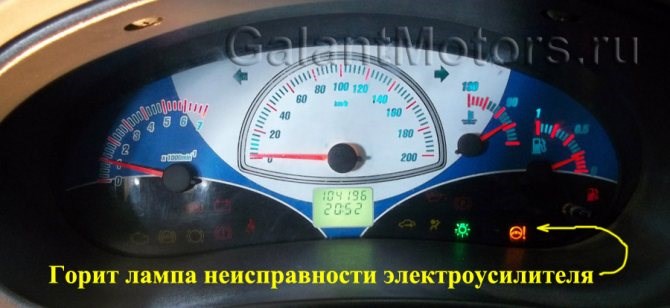

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.


1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.


2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.


3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется. На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.


4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

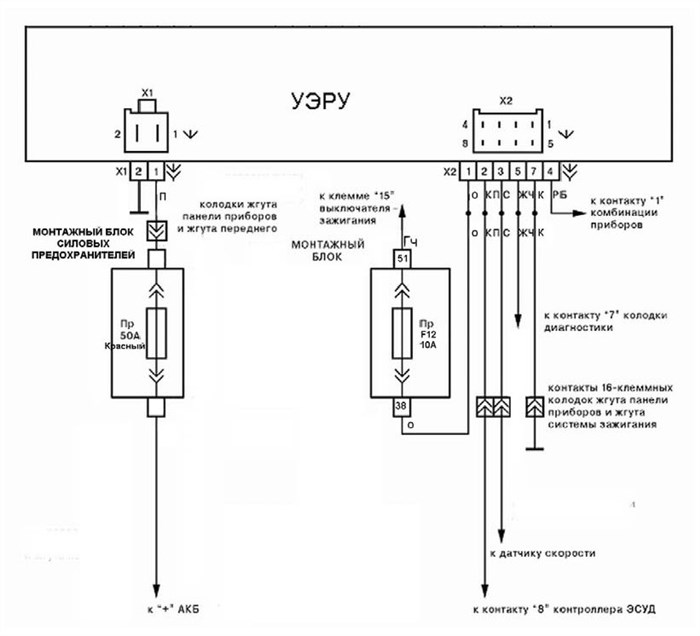

Электрическая схема подключения электромеханического усилителя руля ЭМУР на автомобиле Лада Приора ВАЗ 2170 2171 2172 (Lada Priora) Время заряда силовых конденсаторов — выключить, включить зажигание завести ДВС и вращая рулевое колесо проверить работоспособность ЭМУР,
