Описание предохранителей
В ходе систематической эксплуатации технического средства, силу погодных условий предохранители часто выходят из строя, перегреваются, деформируются.
Для восстановления работоспособности автомобиля, его элементов необходима замена предохранителей (далее — модулей) новыми. Процесс «обновления» не сложный, но требует внимательности со стороны ремонтника. Некорректная установка может навредить системе электрического питания автомобиля.
У ВАЗ 2109, равно как и у старших моделей, предустановлено 16 модулей, 12 реле – коммутаторов. Это в БП старого образца. В БП нового образца, после 1998 года выпуска, количество также осталось прежним, хотя умельцы сокращают количество на три модуля.
- БП старого типа: имеют маркировку 17.3722, конструкционно состоят из пластикового корпуса, инженерной платы, к которой припаяны провода моделей, реле;
- БП нового образца: 3722010-60, конструкция в виде пластикового корпуса с предустановленными плавкими предохранителями.
Водителю на заметку. Ошибочное мнение, что тип системы впрыска топлива влияет на модель БП. Монтажные блоки у карбюратора и инжектора одинаковые.
Место расположение: подкапотное пространство, с левой стороны, под лобовым стеклом.

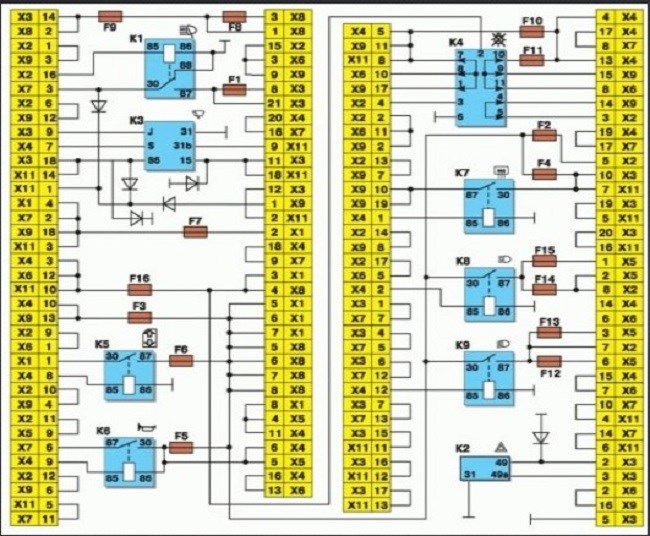

| F1 (10) | Резервация |
| F2 (10) | Указатели поворотников, аварийка, контрольная лампа аварийки |
| F3 (10) | На стоп сигнал, подсветка салона автомобиля ВАЗ 2109 |
| F4 (20) | Подогрев заднего стекла, штепсель, на прикуриватель |
| F5 (20) | Звуковой сигнал |
| F6 (30) | Зарезервировано |
| F7 (30) | Вентилятор на печку, омыватель лобового стекла, реле активации кулера радиатора, обогрев заднего стекла, контрольная лампа, освещение вещевого ящика |
| F8 (7,5) | Зарезервировано |
| F9 (7,5) | Зарезервировано |
| F10 (7,5) | Левые габариты |
| F11 (7,5) | Правые габариты |
| F12 (7,5) | Ближний свет (правая) |
| F13 (7,5) | Ближний свет (левая) |
| F14 (7,5) | Левая фара ДС |
| F15 (10) | Правая фара ДС |
| F16 (10) | Индикатор дальнего света, бензонасос |
Предохранители ВАЗ 2109: где находятся, замена
Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций
Причины поломки задних деталей системы освещения и действия водителя
Не горит стоп сигнал ваз 2109 — Все о Лада Гранта
- Помещаем автомобиль в периметр ремонтной зоны;
- Глушим двигатель, открываем капот;
- Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
- В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
- Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
- Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.
Предохранитель прикуривателя ваз 2109 инжектор где находится — Все о Лада Гранта Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:
Тюнинг Задних Фонарей Ваз 2109 Своими Руками ~ AUTOVIBER.RU
- Оцениваем общий внешний облик изделия. Ничего не должно болтаться, скрипеть и хлябать.
- Проверьте задние габариты на предмет наличия уплотнителей в местах соприкосновения корпуса фары с кузовом автомобиля. В случае отсутствия уплотнений придется воспользоваться герметиком, по другому в нише запасного колеса в багажнике скопится лужа воды, проникшей с улицы в зазор меж фарой и кузовом.
- Проверьте сам фонарь на плотность. О негерметичности гласит наличие щелей в соединениях меж деталями фонаря, часто меж стеклом и корпусом фары.
- Отлично, если в фаре предусмотрены отдельные патроны для каждой лампы, таковой фонарь будет лишен недочетов штатной фары.
- Не нужно использовать тонированные задние габариты. Свет таких фар слаборазличим при солнечном свете, если едущий принадлежит вам не увидит впору ваши стоп-сигналы, повинны в этом деле будете только вы сами. В очередной раз напомню: тюнинг не должен усугублять безопасность!
- Приготовьтесь для того, что стекла задних тюнингованных фонари еще более подвержены старению. Походившую неординарную заднюю оптику можно соотнести с потасканным оргстеклом. Меньше подвержены такому эффекту высококачественные фары российского производства.
Как избавится от шлейфа задней фары08 09 14
Если вы будите устанавливать патрончики с 3 контактами,для вас придется докупать лампочки с 3 контактами обыкновенны.
Как и из чего можно сделать любые узоры для тюнинга фар.
Смотрите как сделать материал для орнаментов для тюнинга фар
Собственно, операция по замене штатных задних фонарей на нестандартные очень проста. Надо из багажника снять пластиковые панели, ограничивающие доступ к начинке фары, отключить электрический разъем и отвернуть 4 гайки крепления фары к кузову автомобиля.
Затем ставим новую фару взамен старой, прикручиваем ее к кузову авто, подключаем разъем на место. По периметру соприкосновения с кузовом лучше нанести герметик для герметизации стыка.
Предохранитель освещения салона ваз 2109 — Все о Лада Гранта
- Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.
- Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.
- Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.
- Поломка датчика заднего хода или обрыв его проводки.
- Перегорание контактов на пленке фар.
- Отсутствие на плате «массы».
Не горят стопы ваз 21099 инжектор Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:
Демонтаж и замена фонарей сзади
- Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
- Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
- Теперь отвернуть фиксирующие винты на накладке и снять их.

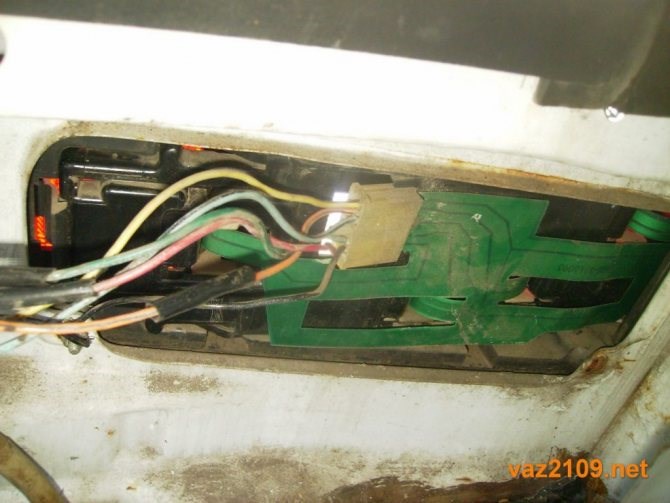

- Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.

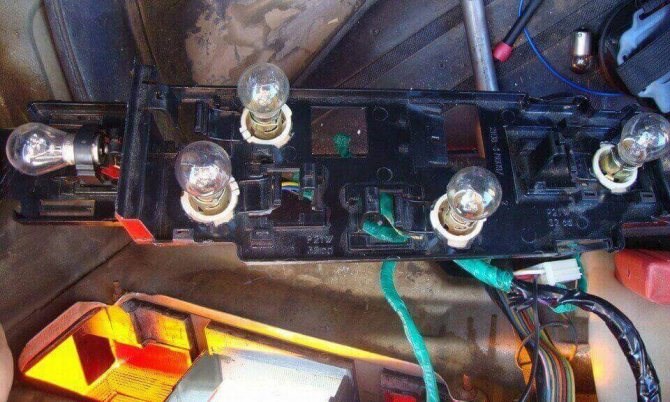

- Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
- Сбор совершается в обратном порядке (автор видео — Automaniac1994).
Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.
Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.
Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.
Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:
- Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
- Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.
Фотогалерея «Модернизация задних фонарей»
На фото ниже можно узнать, как модернизировать фонари.
Авто с «ангельскими глазками»
Рустем says:
У меня не работают задние фары на моей «девятке» — подскажите, в чём может быть проблема?
Возможные неисправности стоп-сигналов и их устранение
— Неисправна электрическая цепь стоп сигналов
- Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
- При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.
Советы для автомобилистов Для получения красивого сечения потребуются светодиоды. Кольцо изготавливают из пластиковых палочек, которые нагревают строительным феном. Полученный материал накручивают на банку. Ножки диодов соединяют друг с другом при помощи паяльника. Минус припаивают к минусу, а плюс — к плюсу. Затем ножки светодиодов припаивают к проводам.

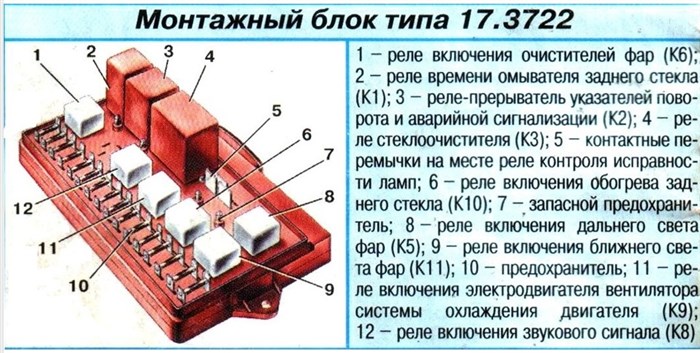

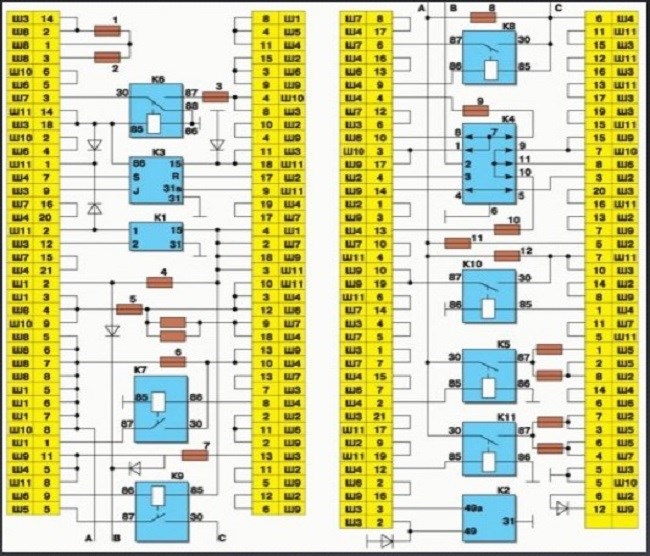

Монтажный блок старого образца 17.3722
