Расшифровка значков на приборной панели автомобиля

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Подсветка прикуривателя Тойота

Концевики двери, капота и багажника: где находятся, принцип работы
слабое место цоколя ламп прикуривателя множества моделей автомобилей тойота

Концевик багажника

Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

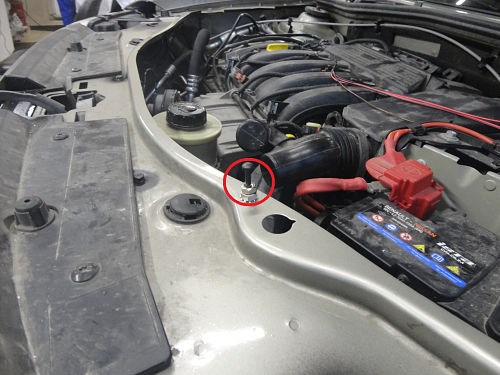

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

Распиновка разъема магнитолы по цветам проводов

Предохранители и реле Toyota Avensis (T25 / T250; 2003-2009) Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

лампа прикуривателя тойота

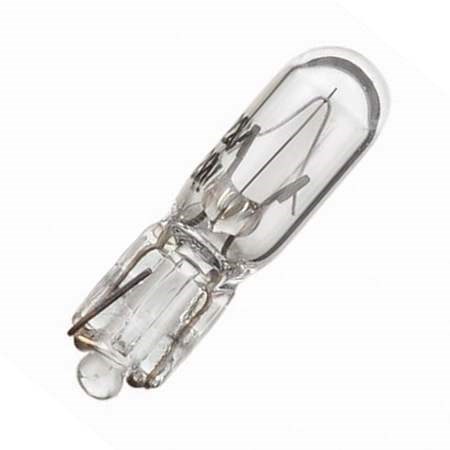

Используется самая распространенная цокольная миниатюрная лампа T5 (20х5 мм) 12V 1,2W. Нить накала иногда перегорает.

лампа T5 W1,2w (W2x4,6d) 12V 1,2W

Для замены необходимо отсоединить штекер патрона лампы прикуривателя — надавить в районе контактной ножки, отщелкнув от кольцевого световода. Гнездо лампы прикуривателя можно разобрать, освободив пару боковых защелок.

разборка цоколя лампы прикуривателя для ее замены

Лампу извлечь из цоколя valeo, заменить исправной. Патрон и гнездо прикуривателя Toyota собрать обратным порядком.

Разобранный цоколь системы подсветки прикуривателя Авенсис

Признаком ненадежного контакта цоколя ламп Toyota является моргание подсветки или ее периодическая работа.

Ремонт подсветки прикуривателя сводится к снятию цоколя, зашкуриванию контактной части корпуса прикуривателя, а также кончика контактной ножки цоколя.

медная контактная ножка питания лампы часто не обеспечивает надежный контакт

Медную контактную ножку необходимо незначительно отогнуть. Надежный контакт достигается пружинящей силой прижатия ножки к корпусу прикуривателя.

Расшифровка значков на приборной панели

Типы подключения

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Надежность у них крайне мала, а для крепления требуется использовать саморез это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Почему не горят стоп сигналы: как быстро найти и устранить причину По всем вопросам пишите мне, я обязательно объясню все нюансы!

Покупать ли новый стартер? Старый еще жив…

• Неисправности проводки / штекера к подсветке


• Перегоревшая лампа прикуривателя


• Ненадежный электрический контакт цоколя


• Разрушение пластиковых деталей патрона подсветки прикуривателя

Блок предохранителей в салоне Штекер легко отсоединяется рукой. Далее с помощью тестера (или обыкновенной лампочки) “прозванивается” проводка при включенных габаритах. Проблемы решаются заменой штекера, зачисткой контактов, восстановлением проводки (худший случай).
