Диагностика и устранение троения на Toyota Land Cruiser Prado

Если ваш авто выдает ошибку «Check Engine», тогда эта статья для вас.

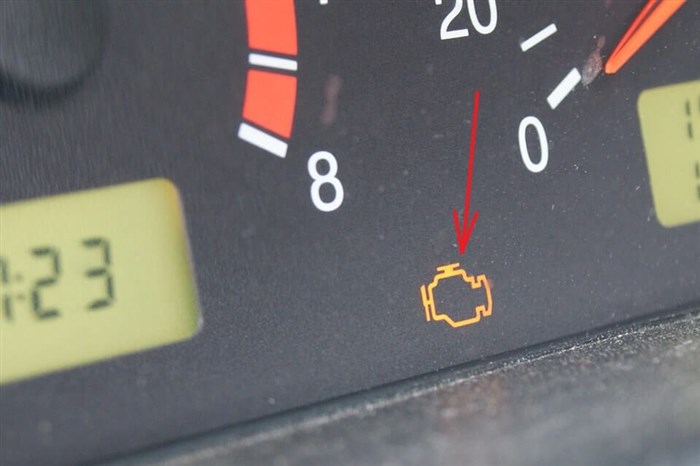

Перевод выражения «check engine» на русском языке дословно звучит как «проверьте двигатель». Значок «чек» есть на приборной панели большинства современных автомобилей, но его значение для многих остается непонятным. Поэтому, если эта иконка — желтый или оранжевый значок двигателя

— появляется и не исчезает (или попросту моргает), у неопытного водителя возникает закономерный вопрос: «что это значит?». Далее попробуем выяснить причины, почему засветился check engine на приборной панели вашего авто, а также как от него избавится.

Изначально эта лампочка давала знать о неполадках с карбюратором, но теперь, когда автомобили оборудованы полноценными бортовыми компьютерами, сообщение может свидетельствовать о разных неисправностях. Например, ошибка «чек энджин» может сообщать о проблемах с качеством топливовоздушной смеси

или неисправностях зажигания, а также о многом другом. Сообщения могут быть вызваны как несерьезными поломками, так и критическими.

Таким образом, когда горит «чек энджин», понятно лишь то, что ЭБУ зафиксировал неисправность в одной из систем автомобиля. Полную же картину может дать только диагностика. Далее разберем основные причины, по которым светится лампочка «чек энджин», и что с этим нужно делать.

Как сбросить ошибку чек

• Открыта крышка топливного бака
  . Проверьте, плотно ли она закрыта.


• Плохой бензин
  . Система может реагировать на качество топлива. Выходом будет слить бензин и залить более качественный.


• Уровень масла
  . В первую очередь проверьте щупом его уровень. Также посмотрите, нет ли трещин в блоке и подтеков масла.


• Проблемы с бензонасосом
  или сеточкой в баке. Проверьте, ровно ли работает насос, и не издает ли он посторонних звуков.


• Загрязненные форсунки
  . Устраняется очисткой форсунок.


• Неисправность высоковольтных проводов
  или катушек.


• Проблема со свечами зажигания
  . Значок загорается и при проблемах со свечами. Стоит проверить работоспособность свечей и в случае необходимости заменить их.


• Отсутствие искры в одном из цилиндров.


• Неисправен лямбда-зонд
  . Проблема устраняется только заменой этого узла.


• Поломка катализатора
  . Также решается заменой катализатора.

Причины, расшифровка и сброс ошибки на Toyota Corolla Шаг 2: Разрядить оставшееся электричество. Следующее, что вы должны сделать, это нажать и удерживать автомобильный сигнал около 30 секунд. Это действие поможет разрядить аккумулятор автомобиля.

От чего подобная ошибка возникает

Ошибка чек обычно говорит о возможной неполадке с мотором. В переводе с Английского Check Engine дословно значит «проверьте мотор». Когда она светится следует щупом измерить уровень масла в нем, прислушаться, нет ли сбоев в его работе (стук или нестабильность оборотов, троение). Причины бывают следующие:

• Недостаток масла.


• Перебои в работе, связанные с системой зажигания или дроссельной заслонкой.


• Стуки уже сообщают о более серьезных неприятностях, износе деталей.


• Плохой контакт одного из датчиков, сбой в работе датчика и даже его поломка.


• Сбой в бортовом компьютере автомобиля.

Прежде чем перейти к сбросу ошибки чек все же проверьте масло, контакты датчиков, свечи, если это возможно. Некачественный бензин, тоже бывает причиной такого сбоя. Определяется «плохой» бензин по красноватому, красному либо оранжевому налету (по цвету напоминает тертый кирпич) на свечах зажигания.

Я сам был свидетелем такого случая, когда все машины с электроникой в автомобильном гараже, заправленные на одной заправке, на следующий день не завелись. Плохое топливо дало оранжевый нагар на свечах и налет на всех датчиках. Пришлось каждую машину «промывать», подключая к топливной системе специальный аппарат, с промывочной смесью вместо бензина. Бензин сливали и заливали хороший, с другой заправки.

Бывает и такое, что после устранения причины, ошибка все равно светится, не нужно раздражаться. Чтобы компьютер забыл ошибку, её нужно сбросить.

Как сбросить ошибку двигателя тойота королла

1. Следующий метод заключается в том, чтобы дать компьютеру машины сбросить ошибку самому:

• То есть, убедившись, что как таковой причины мы не нашли, либо нашли и устранили, об этом я уже писал выше, вы помните?

• Компьютер тоже способен само диагностироваться и перепроверять действие систем и датчиков. Эта система может самостоятельно сбросить ошибку, через некоторое время.

• Вот если ошибка чек светится дня три и более, тогда стоит прибегнуть к предыдущим способам сброса. Если и они вам не помогли, тогда дело серьезное, и проблему могут решить только на СТО с диагностическим оборудованием.

• Оборудование слишком дорогое, чтобы приобретать его для разовой проверки машины, и для работы с ним нужно пройти обучение. Объяснить все и обучить вас в одной статье не выйдет никак, поэтому в таком случае все же СТО, где вам помогут специалисты.

• За то теперь вы полностью уверены, что ошибка не простой сбой системы и не элементарная доливка масла, за которую по не знанию можно было отвалить как за ремонт бортового компьютера. И ребята на станции свои деньги будут честно отрабатывать.

Причины, расшифровка и сброс ошибки на Toyota Corolla После проведения диагностики своими силами, ошибки при неполадке автоматической трансмиссии выводятся через лампы «AT Check», «Power» или «OD». Поломки в других системах, например, ТРС или СРС и АБС, выводятся на соответствующие им лампы.

Коды неисправностей SRS (Toyota)

Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
Стирание кодов должно происходить при выключении зажигание.

Если коды сохраняются, необходимо провести процедуру очистки:
— подсоединить два провода к выводам «TC» и «AB»
— включить зажигание и подождать не менее 6 секунд
— поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
— после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты.

Коды неисправностей системы 4WS (Toyota)

Коды самодиагностики считываются по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании.

Тойота»: коды ошибок и расшифровка неисправностей | Автофакты

1. Если чек моргает более 11 раз беспрерывно с интервалом в 0,5 с, то ваша Тойота Королла использует двузначный код, типа 09. Такой вариант означает, что в памяти компьютера нету зафиксированных ошибок и вы можете смело вынимать перемычки, заводить авто и ехать куда планировали.


2. Когда же лампа ошибки мерцает с интервалом 4,5 с, то ваше авто пользуется кодами типа 10, но серьезного ремонта транспортное средство не требует.


3. Если «сheck-еngine» моргает по-иному, к примеру: мерцание — пауза — мерцание — длинная пауза — мерцание, то код ошибки уже в памяти бортового компьютера и его значение – 21. Или такой пример моргания чека: мерцание — длинная пауза – мерцание – пауза — мерцание – это код ошибки под номером 12.

Коды ошибок Тойоты Авенсис: расшифровка неисправностей, как сбросить После того как Bluetooth включен запускаем программу на телефоне. Через несколько минут программа загрузится и начнет передавать данные с адаптера на телефон. Который в свою очередь будет выводить параметры двигателя на экран телефона. На фотографии расположенной ниже показа главный рабочий экран программы.

Ошибки системы ABS

Считывание неисправностей (разъем DLC1):

• включить зажигание;


• установить перемычку между контактами ТС и E1;


• снять перемычку с контактов WA и WB;


• через 4 секунды посчитать количество загораний сигнальной лампы;


• убрать перемычку с контактов ТС и E1;


• установить перемычку на контакты WA и WB.

Сброс ошибок (разъем DLC1):

• включить зажигание;


• установить перемычку между контактами ТС и E1;


• нажать на педаль тормоза минимум 8 раз в трехсекундном интервале;


• сигнальная лампа должна мигать два раза в секунду (подтверждение нормально работающей системы);


• выключить зажигание;


• убрать перемычку с контактов ТС и E1;


• убедиться в том, что на панели приборов не горит лампочка ABS.

Считывание неисправностей (разъем DLC3):

• установить перемычку между контактами ТС и CG;


• включить зажигание;


• через 4 секунды посчитать количество загораний сигнальной лампы;


• убрать перемычку с контактов ТС и CG.

Сброс ошибок (разъем DLC3):

• установить перемычку между контактами ТС и CG;


• включить зажигание;


• нажать на педаль тормоза минимум 8 раз в трехсекундном интервале;


• индикатор должен мигать два раза в секунду (подтверждение исправности системы);


• убрать перемычку с контактов ТС и CG.

• 11 – повреждение цепи реле электромагнитного клапана;


• 12 – короткое замыкание в цепи реле клапана;


• 13 – повреждение цепи реле электрического насоса;


• 14 – замыкание в цепи реле насоса;


• 21/22/23/24 – обрыв либо замыкание в электромагнитном клапане одного из колес;


• 31/32/33/34 – некорректный сигнал датчика частоты вращения колеса (ПП- переднее правое / ПЛ – переднее левое / ЗП – заднее правое / ЗЛ – заднее левое) ;


• 41 – недопустимое напряжение АКБ;


• 43/44 – повреждение цепи датчика замедления;


• 49 – повреждение цепи выключателя стоп-сигналов;


• 51 – повреждение либо замыкание цепи питания насоса;


• 71/72/73/74 – некорректный сигнал датчика вращения колеса (ПП/ПЛ/ЗП/ЗЛ, соответственно);


• 75/76/77/78 – ошибка в коррекции сигнала от датчика частоты вращения колеса (ПП/ПЛ/ЗП/ЗЛ, соответственно);


• 79 – выход из строя датчика замедления;


• 98 / C1200 – поломка датчика разрежения вакуумного усилителя тормозов.

Таблица с ошибками

Неисправности трансмиссии

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Снимите отрицательную клемму с аккумулятора, включите зажигание, удерживайте педаль тормоза в течение 30 секунд. Диагностический разъем DLC2 почти во всех автомобилях этого производителя расположен под торпедой с водительской стороны. Диагностические разъемы Королла 120, 150, 180 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как Обнулить Компьютер На Тойоте

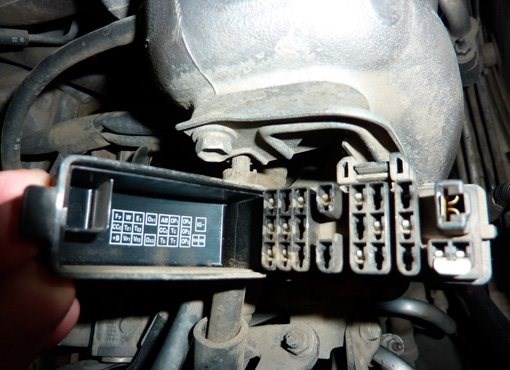

1. Открыть капот и найти разъем DLC1 с пластиковой крышкой (ищите надпись Diagnostic). Открыть или открутить крышку и найти маркировку контактов на обратной стороне. Замкнуть с помощью скрепки или куска проволоки выводы TE1 и E1.

Почему горит «check engine» и что делать? 7. Запускаем двигатель и разгоняемся до 50-60 км / ч с очередной полной остановкой.

Самостоятельная диагностика ошибки «Check engine» на Тойоте Королле

Итак, у нас есть неисправный автомобиль, мы купили ELM и у нас есть телефон. Что дальше? А дальше нам потребуется настроить нашу технику. Начать стоит с установки программного обеспечения на свой телефон. Мы будем использовать такую программу как «Torque. По названию вы с легкостью можете найти ее на Андроид-Маркете, там же ее скачать и установить в свое мобильное устройство.

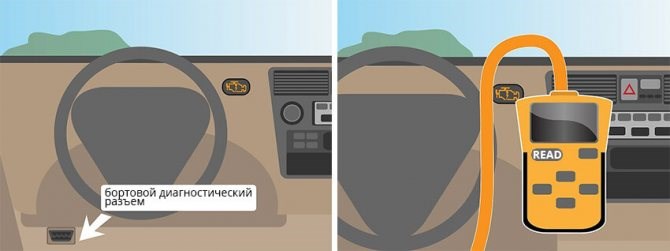

Давайте приступим непосредственно к самодиагностике. Мы установили программу, после этого нам необходимо вставить адаптер в специальный диагностический разъем. На фотографии показанной ниже имеется специальный разъем – он выделен красным кругом.

Телефон вставляем на подставку если такая конечно имеется. Далее нам необходимо завести автомобиль и включить Bluetooth на телефоне.

После того как Bluetooth включен запускаем программу на телефоне. Через несколько минут программа загрузится и начнет передавать данные с адаптера на телефон. Который в свою очередь будет выводить параметры двигателя на экран телефона. На фотографии расположенной ниже показа главный рабочий экран программы.

Стоит также знать, что сброс горящей лампочки не всегда возможен, так как возможно что у вас действительно имеется серьезная неисправность двигателя. Так программа сможет только показать неисправность, а сбросить ошибку она сможет только после ремонта, то есть после того, как причина ошибки будет действительно устранена.

На этом все. Вопрос достаточно нервозный, однако есть и свои плюсы. Например цена вопроса, а также возможность самостоятельно выяснить причину и устранить ее, если конечно же вы разбираетесь в своем авто. Всем удачи, и поменьше проблем с вашими любимцами.

Способы сброса

Code Р1049

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Второе и третье поколения Avensis, выпускавшиеся в 2003-2009 и 2009-2018 гг могут похвастать наличием хорошо разработанной системой самодиагностики. Если сheck-еngine моргает по-иному, к примеру мерцание пауза мерцание длинная пауза мерцание, то код ошибки уже в памяти бортового компьютера и его значение 21. Горит check engine — что мне делать дальше? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Код Р0200

1. Под капотом в коробке «Diagnostic» перемкните две фишки «Е1» и «ТЕ1».


2. Заведите Тойота Королла, включите кондиционер, печку и наблюдайте за показателями на табло.


3. Частое моргание (пауза меньше полсекунды) более десяти раз – свидетельство об отсутствии в памяти зафиксированной неисправности такого типа. Использование двигателя будет безопасным. Разомкните контакты в приборе проверки неисправностей и можете осуществлять запланированные поездки.


4. При мигании индикатора с большими паузами (четыре с половиной секунды) особо беспокоиться не надо: Вас ожидает несерьезный ремонт по типу технического обслуживания.


5. Следующие два типа сигнала: мигание – пауза – мигание – длинная пауза – мигание (код неисправности 21) или мигание – интервал – мигание – длинный интервал – мигание (код 12) обозначают наличие в памяти компьютера данных о таком роде и, скорее всего, Вас ожидает серьезный ремонт.

Ошибка 23

Возникает, когда влага попадает в разъем датчика воздуха в цепи подогревателя лямбда-зонда. Без замены не обойтись. Бывает, что причина ошибки — банальное короткое замыкание.
