Как делается замена лампы ближнего света на Ладе Калина

Читать дальше: Рендж ровер производство страна

Замена лампы дальнего света:

Замена лампы ближнего света:

Замена лампы габаритного света:

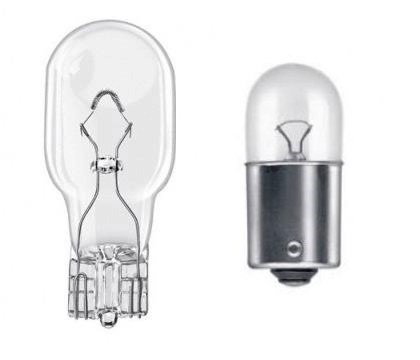

Тоже не мало перегорающая лампа, потому что при включении любых огней (Противотуманных фар, ближнего света например) данная лампа загорается, она идёт по типу «W5W» и заменяется быстро и без труда, а именно в начале патрон вместе с лампой извлекается из блока-фары (см. фото 1) и после чего лампа вынимается из патрона как это показано на фото 2 и заменяется она на новую.

Замена лампы поворота:

Дополнительный видео-ролик: Пример замены лампы ближнего света на калине, вы можете увидеть в видео-ролике который размещён чуть ниже, там как такового ролика нет, а просто в картинках всё показывается, в общём смотри и вникайте в процесс замены.

Читать дальше: Интервал замены масла камаз

Как поменять лампочку ближнего света на ладе калине: инструкция

• оборудование поможет найти неисправные места в электрической цепи;


• представляет собой комбинированное электрическое измерительное устройство.

Лада Калина — замена ламп блок-фары — журнал За рулем Устанавливаем новую лампу Н7 в обратной последовательности.

Возможные проблемы и методы их решения

Тому, что фары Лада Калина перестают работать, способствует множество факторов, на которые водитель не может повлиять. Это воздействие влаги, усталость металла, совокупность мелких деформаций, появившихся за годы эксплуатации. Наиболее распространенной проблемой, с которой сталкиваются владельцы данного автомобиля, считается поломка дальнего или ближнего света.

Подобная неприятность может возникнуть прямо во время движения. В темноте езда на таком автомобиле небезопасна и может угрожать здоровью водителя, пассажиров и пешеходов. Желательно устранить поломку сразу же, в полевых условиях. К счастью, в большинстве случаев проблема решается в течение 10 минут.

Фары Калины: особенности заводских, правила замены ламп

• снять защитный чехол с корпуса фары, потянув за один из его лепестков;


• отсоединить провода от лампы;


• вывести пружинный фиксатор из зацепления и отвести его от лампочки;


• извлечь лампу ближнего света из корпуса фары Лада Калина.

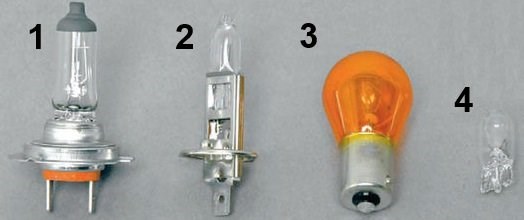

Лампочки на Лада Калина: как правильно подобрать и заменить Снимаем резиновую заглушку на корпусе фары

Как поменять лампы в Lada Kalina 1 самостоятельно

У многих автовладельцев возникают сложности в установке новых ламп и даже в снятии старых. Чтобы произвести замену источников света без проблем, необходимо придерживаться определенных инструкций.

Замена ламп передних фар

Сложнее всего поменять лампочку в левой блок-фаре. Для этого нужно снять воздушный фильтр. После этого доступ к фаре будет больше.

1. Снимите резиновую крышку большого диаметра.


2. Демонтируйте колодку жгута.


3. Отведите пружинный фиксатор.


4. Достаньте лампу из корпуса.


5. Установите новую лампу в обратной последовательности.

1. Снимите вторую резиновую крышку. Ее диаметр будет чуть меньше, чем у предыдущей, поэтому замена источника света будет не совсем удобной.


2. Вытащите клемму провода.


3. Нажмите на фиксатор и отведите его в сторону.


4. Достаньте старую лампочку.


5. Установите на ее место новую в обратной последовательности.

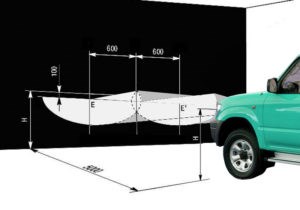

После замены ламп ближнего и дальнего света, рекомендуется произвести регулировку светового пучка фары.

1. Нажмите на патрон и поверните его влево.


2. Вытащите патрон с лампой из блок-фары.


3. Чтобы снять источник света, на него нужно нажать, а затем повернуть до ее освобождения против часовой стрелки.


4. Демонтируйте старую лампочку и установите новую в обратной последовательности.

1. Снимите крышку, которая защищает контакты и лампочку ближнего света.


2. При помощи тонких плоскогубцев поверните патрон и вытащите из зацепления с корпусом.


3. Достаньте старую лампу из патрона.


4. Установите новую лампочку в ее посадочное место. Чтобы избежать ее преждевременного выхода из строя, используйте резиновые перчатки.


5. Произведите сборку в обратной последовательности.

Противотуманные фары

Замену лампы ПТФ можно производить вне гаража, снимать бампер не нужно. Для этого необходимо выполнить следующее:

1. Выверните колесо в противоположную сторону или демонтируйте его.


2. Открутите крестовой отверткой и, используя ключи на 8, крепления передней части подкрылка. Демонтируйте его.


3. Снимите колодку жгута проводов с лампы. Для этого отстегните две защелки по бокам.


4. Поверните патрон с лампой против часовой лампы и снимите ее.


5. Новый источник света устанавливается аналогичным образом.

Замена лампы дальнего света на лада калина. Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф

1. Демонтируйте задний фонарь. Для этого головкой на 8 отверните крепления к кузову.


2. Чтобы снять патрон, нужно нажать на него и повернуть против часовой стрелки.


3. Для замены лампочки, ее нужно повернуть внутри патрона влево. Для этого на нее нужно слегка надавить.


4. Установка нового источника света производится аналогичным образом, но в обратной последовательности.

Замена ламп и фар на Лада Калина своими руками — замена свечей зажигания — журнал За рулем После установки фары нужно провести корректировку светового потока. Сделать это можно самостоятельно или обратившись к специалисту. При самостоятельной корректировке следует направить свет от фары на стену с нанесенной разметкой. Между автомобилем и стеной должно быть 5 метров.

Как производятся работы

Разберемся,как заменить лампочку ближнего света на Калине своими руками, процесс довольно прост и по большому счету не требует никаких специальных приспособлений, нужны лишь руки. Но все-таки инструмент может понадобиться на этапе подготовки.

Подготовка

Важно обеспечить комфортные и безопасные условия труда, поэтому помните следующее:

• Работы выполняются где угодно – хоть во дворе возле дома, но желательно все-таки заехать в гараж. Там можно не опасаться атмосферных осадков и при необходимости найти тот или иной инструмент.


• В первую очередь открывается капот и с аккумулятора снимается клемма. Мы напоминаем об этом в каждом обзоре. Поэтому возьмите в привычку при работах с электрикой обесточивать систему для предотвращения замыканий и поражения электрическим током.


• Дальнейшая подготовка зависит от того, какой двигатель установлен в вашей машине, необходимо обеспечить доступ в задней части корпуса фар, и для этого слева нужно отсоединить расширительный бачок, а справа варианты могут быть разными. Поэтому ориентируйтесь по ситуации и решайте сами. Что нужно снять, а что трогать не стоит.

Без удобного доступа работы проводить гораздо сложнее

Процесс замены

Замена лампочки ближнего света на Калине происходит следующим образом:

В первую очередь необходимо снять резиновую заглушку, которая защищает внутреннее пространство фары от попадания влаги и грязи, это также очень важно, поэтому не повредите данный элемент. Все очень просто: возьмитесь за один из трех выступов и потяните в направлении от корпуса, элемент сойдет довольно легко.

Заглушка расположена за фарой ближнего света с задней стороны

Далее необходимо снять два контакта и отодвинуть их в сторону, делать это проще, пока лампочка ближнего света на Калине еще зафиксирована

Защелка при определенной практике освобождается очень легко и очень быстро

Защелка откидывается, и лампочка ближнего света в Ладе Калина беспрепятственно вынимается, советуем осмотреть состояние контактов, если они оплавлены или почернели, значит, выход из строя ламп обусловлен неисправностями в системе.

Трогать стеклянную часть ни в коем случае нельзя, поэтому беритесь за патрон и контакты

Замена лампы дальнего света

Процесс установки

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Часто причиной отказа электрооборудования являются окисленные концы подушек, их выводы следует очищать. Куда проще зайти в магазин и рассказать о типе цоколя продавцу, чтобы он дал нужный источник света. Боковой указатель поворота По всем вопросам пишите мне, я обязательно объясню все нюансы!

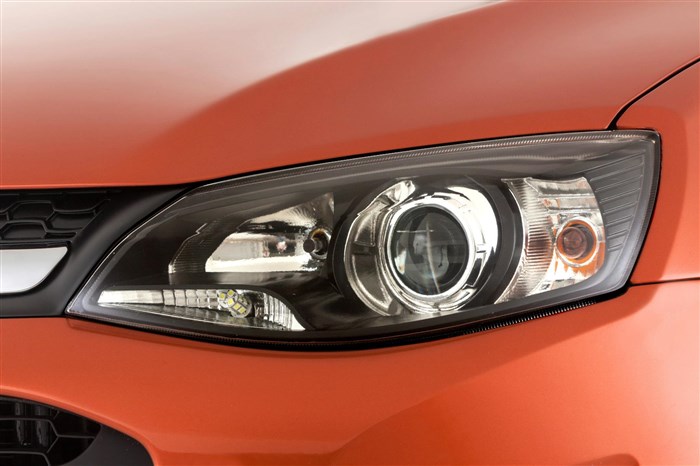

Характеристики штатных фар Калины разных комплектаций и моделей

• Устанавливаем лампу в посадочное место, выступ на цоколе при этом должен совпасть с пазом на фаре. Если выступ попал в паз, то лампочка не должна проворачиваться руками, а быть зафиксированной


• Аккуратно прижимаем фиксатор к лампе, при этом центральная часть цоколя должна остаться между усиками фиксатора.


• Нажимаем на фиксатор, пока он не защелкнется в креплениях.


• Проверяем надежность фиксации лампы, присоединяем на место оба провода и плотно закрываем крышку блок-фары.

Подведем итоги После снятия кожуха будет можно приступать к демонтажу старой лампы для света. Первоначально снимаются клеммы с лампы. На этом этапе важно запомнить их первоначальное расположение. Далее следует убрать специальные металлические зажимы, которые удерживали старую лампу света. Снять ее очень просто. Сделать это можно практически без подручных средств.

Снимок

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Замену ламп показываем на левой блок-фаре. Для лучшего доступа отводим в сторону воздушный фильтр. Для замены лампы в правой блок-фаре этого делать не нужно. Для наглядности работу показываем на снятой блок-фаре. В правой блок-фаре лампы меняем аналогично.

Для замены лампы ближнего света снимаем резиновую крышку большего диаметра с корпуса блок-фары.

2302-18-10-10 (Копировать)

2302-18-10-09 (Копировать) При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

Замена стекла фары Лада Калина

Если требуется заменить стекло фары, отверткой поддеваем.

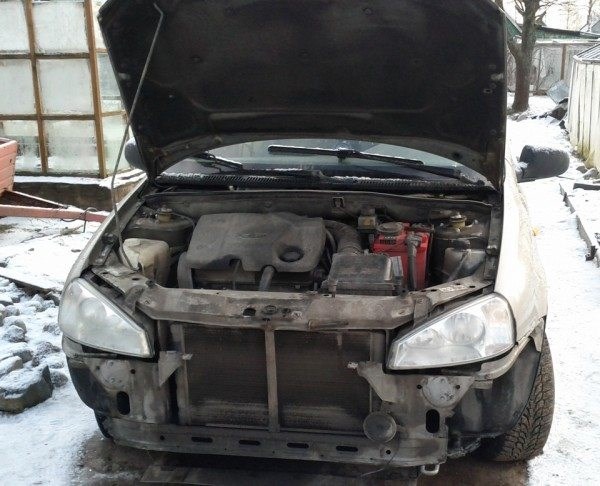

. аккуратно отсоединяем колодки проводов от разъема на корпусе блок-фары и патрона лампы указателя поворота. Снимаем передний бампер.

. аккуратно отсоединяем колодки проводов от разъема на корпусе блок-фары и патрона лампы указателя поворота. Снимаем передний бампер.

Крестообразной отверткой отворачиваем винт верхнего крепления блок-фары. . а ключом или головкой «на 8» — еще три болта крепления блок-фары (показаны стрелками) и снимаем ее.

Крестообразной отверткой отворачиваем винт верхнего крепления блок-фары. . а ключом или головкой «на 8» — еще три болта крепления блок-фары (показаны стрелками) и снимаем ее.

На корпусе правой блок-фары имеется маркировка «RE», на корпусе левой блок-фары — «LE». Устанавливаем фару в обратной последовательности.

На корпусе правой блок-фары имеется маркировка «RE», на корпусе левой блок-фары — «LE». Устанавливаем фару в обратной последовательности.

Замена ламп передних фар

Почему не горит лампа ближнего света фар на Калине?

Подбирать оригинальную лампочку по артикулу – дорого. Куда проще зайти в магазин и рассказать о типе цоколя продавцу, чтобы он дал нужный источник света.
