Разорвана Цепь Или Замыкание на Плюс – Третий вариант
Способы поиска обрыва провода
Проверку провода на обрыв производят тремя способами. Два первых из них требуют специальной аппаратуры, а третий доступен любому автолюбителю. Рассмотрим каждый из них. Это позволит быстро диагностировать неисправность и заменить поврежденный провод, восстановив нормальную работу запитанного от него оборудования.
Первый способ
Чтобы проверить обрыв цепи этим способом, потребуется кабель-трекер. Устройство имеет две основные части: генератор с контактными проводами и приемник электромагнитного сигнала. Работает прибор так:
- красный провод от генератора подключается к проводу, который будет тестироваться;
- черный провод от генератора нужно подключить к массе автомобиля, например, блоку двигателя или неокрашенной части кузова;
- генератор включается, на приемнике настраивается чувствительность, которую указывает интенсивность звукового сигнала, генерируемого электромагнитным излучением генератора;
- датчик приемника проводится вдоль провода или жгута, спрятанного в кембрик или гофру;
- в месте, где сигнал начинает затихать или пропадает, провод оборван.
Применяя этот способ, прибор последовательно подключается к проводам в жгуте и путем последовательного подключения каждого из них к кабель-трекеру. Это быстрый способ, позволяющий проверить обрыв проводки, не привлекая другого оборудования.
Второй способ
Следующий метод определения обрыва пробки похож на предыдущий, но он усовершенствован за счет применения другого генератора электромагнитного сигнала. Его можно собрать только самостоятельно, для чего требуются определенные знания и навыки, существуют старые советские модели подобных генераторов, отличающиеся повышенной надежностью.
При работе с данным устройством последовательность действий точно такая же. Зачем использовать приемник, изготовленный из старых советских радиодеталей? Объяснение очень простое – он генерирует более мощный и чистый сигнал, обеспечивающий быстрый и точный поиск обрыва проводки. Поэтому такое сочетание предпочтительно, чем использование стандартных кабель-трекеров.
Важный момент. Подключение красного провода нужно проводить со стороны потребителя – прибора, который питается от бортовой сети. При проведении проверки аккумулятор должен быть отключен, чтобы не создавать лишних помех при работе.
Третий вариант
Этот способ применяют при полном отсутствии специализированного оборудования, в том числе, кабель-трекера и даже обычного мультиметра. В этом случае из двух проводников и контрольной лампы, а также тонкой и острой иглы делается самодельное устройство.
Как найти и проверить обрыв провода и короткое замыкание в проводке машины
Симптомы

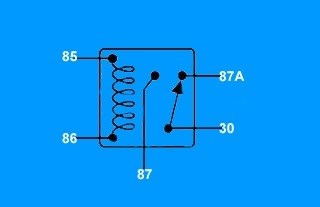

Реле на размыкание 12 вольт — АвтоТоп
- механический разрыв провода или места его крепления под нагрузкой, в результате вибрации или перетирания о твердые элементы;
- окисление и коррозионные процессы;
- некачественный материал проводника;
- искрение при плохом контакте;
- короткое замыкание при повреждении проводки, попадании влаги или в силу других причин.
Ошибка 01400 туарег что делать? Энциклопедия по решению автопроблем
Важный момент. Места проколов нужно изолировать, чтобы защитить токопроводящие жилы от негативных внешних воздействий. Если этого не сделать, может произойти замыкание проводки, которая выйдет их строя, кроме того, часто страдает подключенное к ней оборудование.

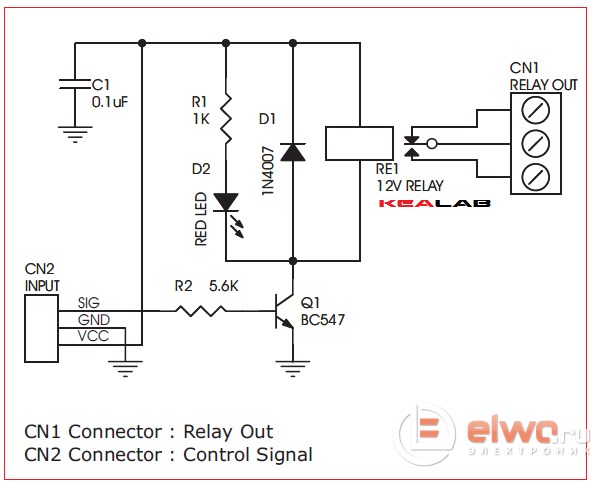

Схема драйвера управления для реле
Технические характеристики:
- Питание драйвера — 12 В на 40 мА
- Выход реле — 5 A на 230 В
- Управление входа — 2-15 В постоянного тока
- Светодиодный индикатор показывает состояние реле
- Габариты платы 27 x 70 мм
Это одноканальный релейный драйвер, подходящий для разнообразных проектов. Очень простой и удобный способ взаимодействия реле для переключения мощных потребителей, которое само управляется слабым током и напряжением.
