Предохранители и реле Toyota Corolla (Е120), 2000 — 2007

Если по простому — все электрооборудование FIELDER замкнуто на блоки реле и предохранителей, месторасположение которых нелишне будет знать даже блондинке за рулем .

Зачастую остановка дворников, не работающие стеклоподъемники, не горящие фары — это не катастрофа, а лишь перегоревший соответствующий предохранитель, который подлежит замене.

Для того, чтобы его поменять предохранитель, нужно купить новый, а в магазин желательно идти со сгоревшим старым, если не уверены, что бы взять именно то, т.к. цена ошибки может быть велика.

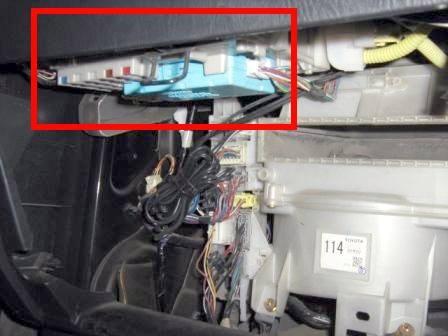

Монтажный блок под панелью приборов FIELDER — располагается за крышкой бардачка, сверху. Если хотя бы раз меняли фильтр салона, то вам все дальше ясно. Если неясно — действуем — крышку бардачка открываем, осторожно снаружи боковины крышки с двух сторон сжимаем руками и тянем на себя — крышка бардачка полностью вышла из пазов. Блок предохранителей сверху за крышкой.

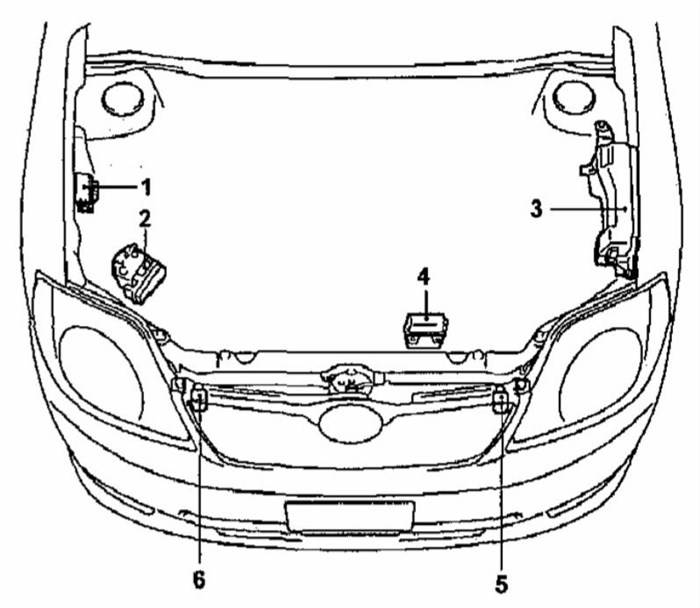

Монтажный блок в отсеке двигателя FIELDER распологается под крышкой капота, справа, рядом с внутренней консолью крыла, как показано на рисунке — позиция 3. Чтобы рис. увидеть в полный размер кликнете по нему .

при возникновении перегрузки в электрических цепях COROLLA FIELDER

— быть расплавленными раньше, чем будет повреждена электропроводка и электрооборудование .

Для снятия и установки предохранителей типа «А» пользуйтесь специальным съемником типа пинцет.

Порядок замены предохранителей:
— перед заменой выключить зажигание и все электроприборы.

— устанавливайте предохранители только нужного номинала силы тока.

— запрещается использовать др. предметы вместо предохранителей («жучки»)

— если после замены предохранитель снова перегорает, то необходимо проверить электроцепи на обрыв и короткое замыкание.

На крышке коробки с предохранителями TOYOTA указаны наименования электрических цепей TOYOTA COROLLA FIELDER и характеристики самих предохранителей — 10 А; 20 А. или др.

Если нет запасного предохранителя , то в крайнем случае производитель TOYOTA рекомендует вынуть плавкий предохранитель из позиции » CIG» (прикуриватель) и использовать его, если номиналы силы тока совпадают (15 А).

Если нет предохранителя с номинальным значением, то используйте предохранитель с более низким значением силы тока, как можно более близким к номинальному.

Предохранители тойота филдер 161 кузов

• a – электрический усилитель руля (50А);


• b – фары (40А);


• c – система регулирования работы мотора (50А);


• d – зарядная система и обогрев заднего стекла (100А);


• e – омыватель передних фар (30А);


• f – электровентиляторы охлаждения конденсатора, радиатора (30А);


• g, h – ABS (VSC) №1, 2 (соответственно 30 и 40А).

Что делать, если в салоне машины не горит свет Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители Тойота Королла 120 (Филдер) и реле с описанием и схемами блоков

• Фары (LED-тип).


• Дневные ходовые фонари/передние габаритные фонари.


• Передние указатели поворота (LED-тип).


• Передние противотуманные фары (при наличии).


• Боковые указатели поворота.


• Стоп-сигналы.


• Задние фонари (LED-тип).


• Фонарь заднего хода.


• Задний противотуманный фонарь (при наличии).


• Верхний стоп-сигнал.


• Задние указатели поворота (LED-тип).

Все секреты печки Toyota Corolla 120 при возникновении перегрузки в электрических цепях

Быстрый ремонт

Для замены лампы потребуется плоская и крестовая отвертка. На первоначальном этапе избавляемся от линзы, вставив плоскую отвертку в зазор между пластиковым стеклом и ободом корпуса светильника. Слегка поддеваем, чтобы элемент поддался.

Важно знать, что на большинстве плафонов производители предусматривают специальные вспомогательные пазы для работы отверткой.

После получения доступа к лампам, необходимо проконтролировать их работоспособность. Если они в норме, то проверяем состояние контактов, на которых не должно быть окислов или иных загрязнений. При выявлении оксидной пленки зачищаем ее абразивной шкуркой или надфилем.

В светильнике может быть неработающая кнопка. Во время ремонтных работ проверяем ее состояние и по потребности проводим замену или восстановление. Подходящие провода должны быть надежно закреплены.

Далее смотрим состояние предохранителя. Если он имеет явные признаки поломки, проводим его замену. В более сложных случаях обращаемся к специалистам автосервиса.

Toyota Corolla с 2019 года, замена ламп фонарей инструкция онлайн

• центральная точка на потолке или точки на боковых центральных стойках – свет распространяется по всему салону и является основным внутренним источником для пассажиров или водителя;


• область для ног – присутствует в автомобилях для переднего пассажира и водителя;


• бардачок – освещение помогает быстро обнаружить небольшие вещи или документы;


• зеркало под козырьком от солнца – актуально для макияжа или для проверки осмотра лица;


• зона дверной кучки или кнопки – подсветка помогает быстро закрыть/открыть дверь;


• багажный отсек – иллюминация здесь помогает найти нужные вещи или инструменты, которые здесь должны находиться;


• боковые дверные фонари – располагаются в дверях, загораются после открытия и горят до плотного закрытия дверей.

Блок предохранителей и реле Toyota corolla Fielder Runx Allex с 2000 года выпуска Углубляться в электрические схемы требуется не всегда. Иногда достаточно замены простой лампы в плафоне освещения автомобильного салона, чтобы вернуть все в исправное состояние. Для обычных лампочек можно поверить целостность нити накаливания на просвет, а для остальных источников допускается использование мультиметра или иного тестера.

Toyota Corolla Fielder. Замена предохранителей

Главная Автомобили — Тойота Toyota Corolla Fielder. Двигатели 1NZ — FE, 1NZ — FE, (4 WD), 2NZ — FE, 1 ZZ-FE, 1 ZZ-FE, (4 WD), 2 ZZ-GE, 3C-E — руководство
поиск по сайту правообладателям

Расположение компонентов электрооборудования

У всякого юзера (пользователя) , не ремонтника и не автоэлектрика в голове должен быть элементарный набор знаний по электрооборудованию своего авто.

Большинство граждан пользуется сложной японской аппаратурой на бытовом уровне не залазя внутрь и не зная как там все в телевизоре (DVD, видеокамере) все устроено, НО куда присоединить шнур ведущий к розетке, на какие нажимать кнопки и что все включить надо бы в идеале через сетевой фильтр, большинство догадывается.

Если по простому — все электрооборудование замкнуто на блоки реле и предохранителей, месторасположение которых нелишне будет знать даже блондинке за рулем .

Зачастую остановка дворников, не работающие стеклоподъемники, не горящие фары — это не катастрофа, а лишь перегоревший соответствующий предохранитель, который подлежит замене.

Для того, чтобы его поменять предохранитель, нужно купить новый, а в магазин желательно идти со сгоревшим старым, если не уверены, что бы взять именно то, т.к. цена ошибки может быть велика.

В два блока предохранителей и реле:

Монтажный блок под панелью приборов — располагается за крышкой бардачка, сверху. Если хотя бы раз меняли фильтр салона, то вам все дальше ясно. Если неясно — действуем — крышку бардачка открываем, осторожно снаружи боковины крышки с двух сторон сжимаем руками и тянем на себя — крышка бардачка полностью вышла из пазов. Блок предохранителей сверху за крышкой.

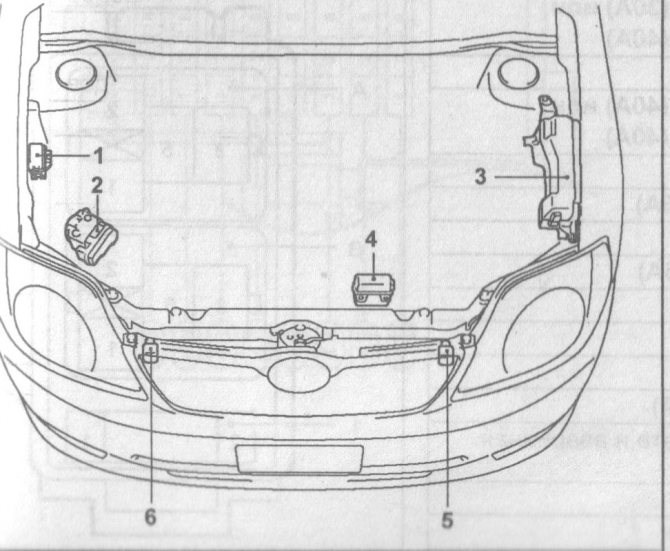

Монтажный блок в отсеке двигателя распологается под крышкой капота, справа, рядом с внутренней консолью крыла, как показано на рисунке — позиция 3. Чтобы рис. увидеть в полный размер кликнете по нему .
