Расшифровка значков на приборной панели автомобиля

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Расшифровка значков на приборной панели

Замена ламп ближнего света форд мондео 4: какие стоят Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

мондео 4 ремонт приборной панели — поиск по DRIVE2

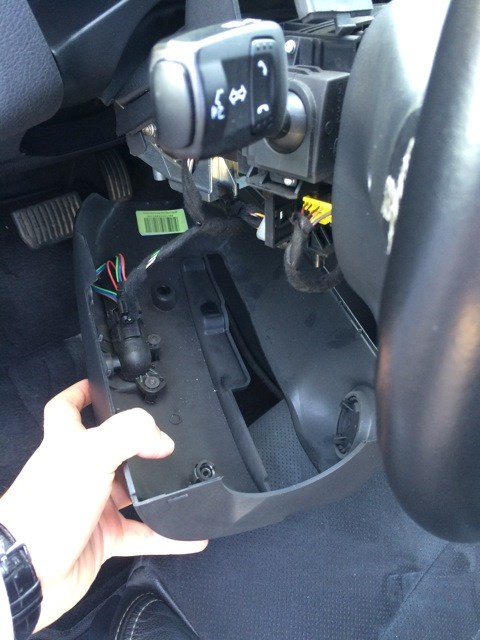

Лечим жужжание в рулевой колонке из-за датчика температуры.

Всем привет! Многие владельцы Мондео (и не только) сталкивались с появлением неприятного жужжания из рулевой колонки. Многим кажется что звук идёт из приборной панели , и похож на электрический. Это очень распространённая болячка у Мондео .

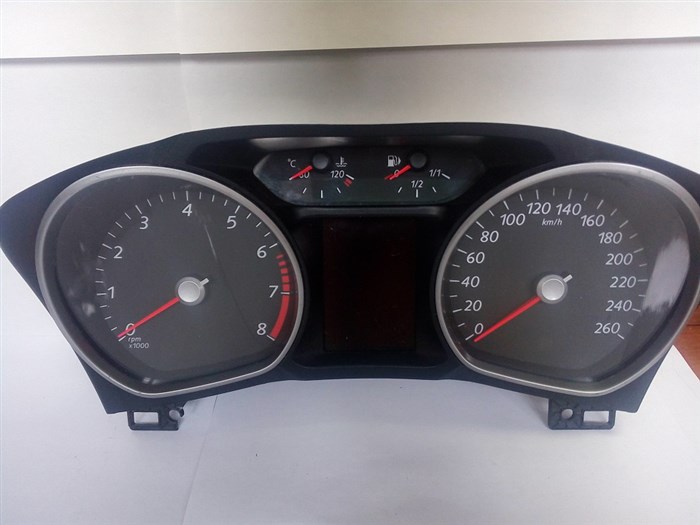

Замена лампочек в приборной панели — Ford Mondeo.

Лампочки перегорели достаточно давно (даже раздражать перестали), но так как данное сообщество действует очень позитивно в плане ремонта — решено было заменить лампочки. Так выглядела приборная панель до начала замены.

Лечим мерцание конверс+ — Ford Mondeo, 2.0 л., 2011 года на.

Итак, появилось странное мерцание на дисплее приборной панели ford mondeo IV, а в инете нет описания решения проблемы? Тогда читаем ниже)) Были разные варианты, говорили что наелась видеокарта или надо сменить термопасту.

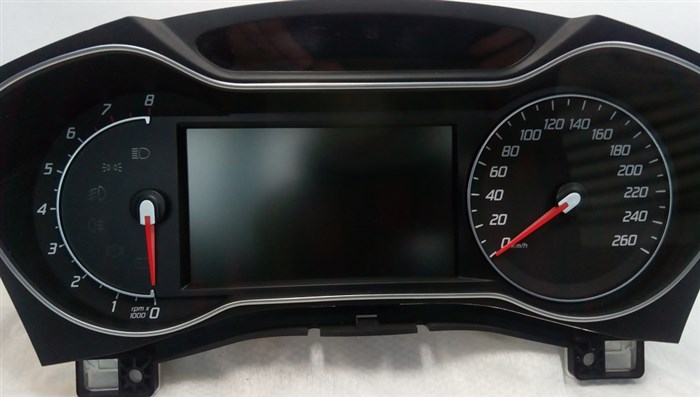

Панель приборов класса премиум) — Ford Mondeo, 1.6 л., 2011.

Наконец и у меня появился конверс+. Эту вкусняшку я просто обязан был установить себе. Очень красиво смотрится.Машина подорожала сразу) Кто собирается, советую, обязательно ставьте! По функционалу все тот же бортовой компьютер.Но появилась возможность лазить в папках на.

ремонт приборной панели или как я провел выходные ч.1

Доброго времени суток. Я уже писал что поменял приборную панель на оптитронную, все было хорошо, пока в ней не умер один светодиод. И ладно бы он просто перегорел и все, так нет он начал гадко помигивать

Приборная панель — Ford Mondeo, 2.0 л., 1994 года

Пока идут детали для замены грм и погода не особо шепчет чтоб с бампером позаниматься решил поменять лампочки чек и давления масла в панели поскольку они не проходили проверку при включении зажигания.

# 4 .Обновление приборной панели версией от Lincoln MKC 2017.

В прошлый раз я обновил себе приборку версией 2017 года от Мондео — ТУТ , но всегда хочется чего-то новенького, поэтому продолжаем развлекаться

Вот она — подсветка ног! — бортжурнал ford mondeo «mundus» — «мир» 2012 года на drive2 | Ремонт авто — заказ запчастей

Предохранители и реле Ford Mondeo (Mk4; 2007-2010) Ну раз так, то и на нишу под подлокотником тоже вывел свет.

Светодиодный пересвет потолочных плафонов в Ford Mondeo

Вырезали, продрали по линиям до текстолита, облудили плату. Теперь прилаживай светодиод и паяй, так же были припаяны и резисторы.

Получилось вот так. На всё про всё часа 2 вышло.

Плафоны под козырьками делаем аналогично, снимаем, вырезаем по размеру плату и паяем.

Плату проводками припаиваем к цоколю от старого светодиода.

Вот так, smd резисторов не было временно использовал другие. Потом переделаю.

А теперь посмотрим, как преображалось освещение в салоне. Как я уже писал, всё началось с ламп накала, а закончилось самодельной платой на светодиодах. И это ещё не конец, придумают ещё что-нибудь и опять будем модернизировать, и улучшать.

Ну, и напоследок, как всё это светит. Яркости, я бы даже сказал, в избытке.

Форд Мондео 4 Ошибка по Передним Фарам – Предохранитель противотуманных фар

Ремонт панели приборов форд мондео 4 — Авто Брянск После снятия фары необходимо снять защитный пластиковый колпак.

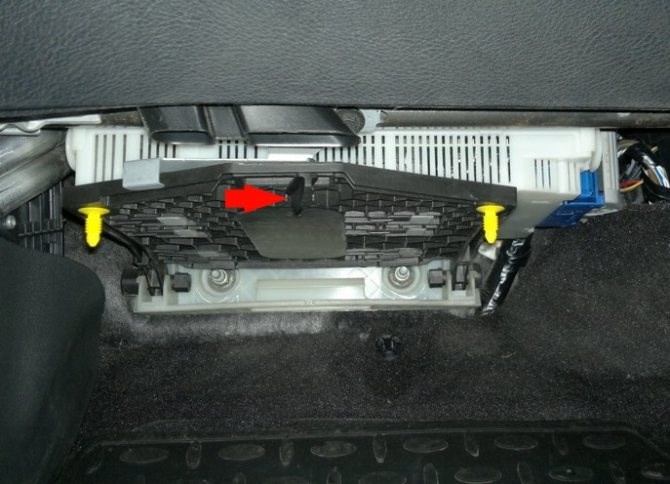

Блок в салоне

Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.

Вариант 1

В данном исполнении за прикуриватель отвечает предохранитель номер 19 на 15А.

Вариант 2

За прикуриватель отвечает предохранитель номер 20 на 7А.

Предохранители Форд Мондео 4: где находятся, замена

• Первый БП вмонтирован в моторный отсек. Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле.

Рекомендации Важно! Определить, какой ПП или реле вам необходимо менять, каков его номинал, маркировка и подобные нюансы, можно, если обратиться к специальной схеме БП, предназначенной конкретно для вашей модели. Как правило, она имеется в техпаспорте любой модели Форд Мондео и на крышке самого блока.

Длина дворников на Рено Меган 2

Замена фильтра салона Ford Mondeo 4 1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

На Форд Мондео четвертого поколения устанавливались в головной свет ксеноновые лампы, мы рассмотрим распространенные галогеновые лампы.

Для замены лампы ближнего либо дальнего света вам необходимо снять фару. Для этого вам необходимо выкрутить два самореза и снять одну клипсу.

Далее вам необходимо с небольшим усилием потянуть край фары на себя. Как только фара сдвинется с места необходимо потянуть за другой край.

После снятия фары необходимо снять защитный пластиковый колпак.

Далее после того как вы сняли защитный колпак, производите замену лампы ближнего либо дальнего света.

Лампа плотно фиксируется в электрическом патроне, для снятия старой лампы из фары, просто потяните патрон лампы на себя и лампа должна выйти вместе с разъемом. Установку новой лампы необходимо производить в последовательности, сначала установка лампы, после установка электрического разъема.

Замена лампы Форд Мондео 4 видео

Мы в VK и Fb

Установка плафона задним пассажирам Ford Mondeo

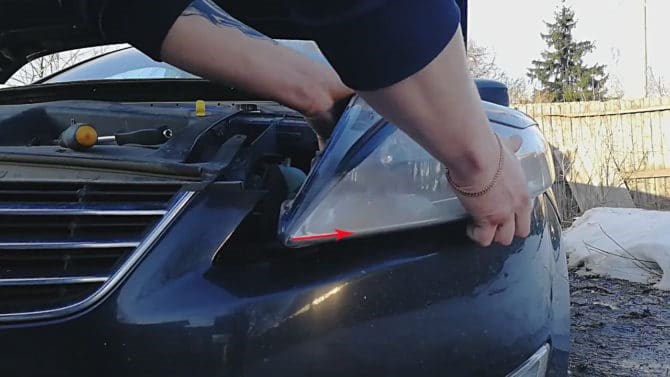

1. После того как винты откручены начинаем доставать фару. Для этого Слегка оттягиваем бампер на себя, затем выводим угол фары. После этого тянем аккуратно блок-фару на себя.

Вариант 2 Стал искать новую наклейку взамен старой — не нашел ничего.

Как поменять

Ну а теперь перейдем непосредственно к процессу. Чтобы произвести замену лампы ближнего света на Форд Мондео 4, придется демонтировать блок-фару. Для этого нам понадобятся:

Фара крепится при помощи двух винтов под ключ Т30.

Кроме этого, придется частично освободить обрешетку радиатора, вывернув один саморез крестовой отверткой.

Важно! На фото обрешетку радиатора держит саморез под крестовую отвертку. Но на большинстве модификаций Форд Мондео 4 стоит клипса с замком. Чтобы ее снять, нужно предварительно выдернуть центральную часть – замок, поддев его отверткой или шилом.

Конструкция клипсы с замком и схема ее снятия Для демонтажа фонарь вместе с обрешеткой радиатора сдвигаем вперед

Отворачиваем винты, выворачиваем саморез (снимаем клипсу) и сдвигаем фонарь вперед по ходу автомобиля. Он сдвинется вместе с обрешеткой на 1-2 сантиметра, чего вполне достаточно.

Теперь фиксаторы задней части фонаря вышли из зацепления с крылом, и его можно отодвинуть в сторону.

Сдвигаем блок-фару назад по ходу автомобиля, выводя из зацепления передние фиксаторы, и вынимаем блок.

Переворачиваем фонарь и видим пластмассовую крышку, закрывающую лампу ближнего света. Она крепится на двух защелках. Отжимаем защелки и снимаем крышку.

Перед нами три лампочки. За ближний свет, как видно на фото ниже, отвечает прибор H7, который расположен ближе к борту автомобиля: на правой фаре справа, на левой – слева.

Снимаем колодку питания с лампочки ближнего света, предварительно нажав на фиксатор.

Устанавливаем колодку питания на место, внимательно проследив за тем, чтобы защелкнулся фиксатор, в противном случае во время езды конструкция просто вывалится из отражателя. Устанавливаем защитную крышку, монтируем фару и закрепляем обрешетку радиатора клипсой.

Важно! Перед установкой крышки проверь состояние резинового уплотнителя. Если он в плохом состоянии или неправильно ляжет, то фара будет запотевать.

При плохом состоянии этой прокладки фара будет потеть к содержанию ↑

Ремонт электрики. Причина багов ППП — Ford Tourneo Custom.

# 4 .Обновление приборной панели версией от Lincoln MKC 2017.

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Лампочки перегорели достаточно давно даже раздражать перестали , но так как данное сообщество действует очень позитивно в плане ремонта решено было заменить лампочки. После выхода из строя или ПП или реле, электроцепь, в которую они вмонтированы, полностью обесточивается и работающий в ней электроприбор также перестаёт функционировать. Ford Mondeo 4 Расположение предохранителей, плавких вставок и реле и их замена По всем вопросам пишите мне, я обязательно объясню все нюансы!

Универсалы

1. Philips (Нидерланды) – 1319 баллов.


2. OSRAM (Германия) – 1203 балла.


3. Narva (Германия) – 1090 баллов.


4. Hella (Германия) – 834 балла.


5. Bosch (Германия) – 798 баллов.

Схема блока предохранителей Отзыв владельца Ford Mondeo IV — электроника. Загорелся идеей uplifting`а центральной консоли мондео из дорестайла в рестайл… Но столкнулся с проблемой, рестайлинговая панель климата-контроля не видится головой машины( Пробовал искать сервисные центры, гуру по.

Рекомендации

Если вы занимаетесь ремонтом автомобиля сами, и не обращаетесь в станции технического обслуживания, будет проще распечатать схемы расположения предохранителей и хранить в машине. Эти детали быстро выходят из строя, и менять их придется не 1 раз.

В этом случае радует то, что детали не дорогие, и их замена не составляет труда. Для тех, кто думает наперед, проще сразу закупить комплекты определенных предохранителей и хранить их до определенного случая. С ними ничего не случится и в случае поломки, не нужно будет искать деталь срочным образом. У вас все будет на руках.

Стоит правильно подбирать предохранители и пользоваться формулой для расчета силы тока. Если пусть в цепь наибольшую силу тока, которая не подходит для соединения, может запросто сгореть проводка, и проблем будет гораздо больше.

Трансмиссия

Чем опасно запотевание фар? На Форд Мондео 4 за ближний свет отвечает галогенная лампа с цоколем H7 мощностью 55 Вт, а за дальний – H1.
