Описание блока предохранителей ford mondeo 4: фото- и видеообзор

Где находится блок предохранителей.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле, расположенном в моторном отсеке с левой стороны, возле аккумуляторной батареи и воздушного фильтра.

Для доступа к монтажному блоку реле и предохранителей по капотом, необходимо отжать два фиксатора с одной и другой стороне крышки

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет Б для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда А для крепления запасных предохранителей.

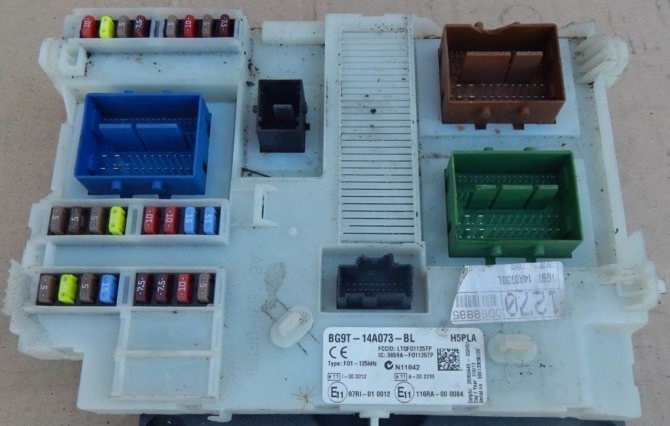

Блок реле и предохранителей Форд Мондео 4

Описание и назначения предохранителей в моторном отсеке

Управление свечами накаливания (для автомобилей с дизельным двигателем)

Вентилятор системы охлаждения двигателя (для автомобилей с двигателем Duratec-FIE 2,3 л)

Электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л)

Свечи накаливания (для автомобилей с дизельным двигателем)

Вентилятор системы охлаждения двигателя

Датчики FIEGO системы управления двигателем, система изменения фаз газораспределения

Ford Mondeo — предохранители и реле: где находятся

• короткое замыкание проводки;


• неисправность конкретного электроприбора;


• поломка генератора, вызывающая нестабильное течение тока в электросистеме автомобиля;


• производственный брак элементов электроцепи или их износ по истечении срока годности;


• неправильное проведение ремонта электроцепей.

Не горит лампочка ближнего света: основные причины и устранение неисправности Большинство цепей питания электрооборудования американского седана, универсала и гидроборта защищены предохранителями. Мощные потребители тока подключаются через реле. Элементы защиты установлены на монтажных блоках, которые расположены под капотом и в салоне.

Предохранители и реле Ford Mondeo 1, 1992 — 1996

Большинство цепей питания электрооборудования американского седана, универсала и гидроборта защищены предохранителями. Мощные потребители тока подключаются через реле. Элементы защиты установлены на монтажных блоках, которые расположены под капотом и в салоне.

Информация на схемах актуальна для автомобилей Ford Mondeo (BNP, GBP) первого поколения 1992, 1993, 1994, 1995, 1996 годов выпуска.

В моторном отсеке

Он расположен с левой стороны моторного отсека, рядом с аккумулятором, под пластиковой крышкой.

В салоне

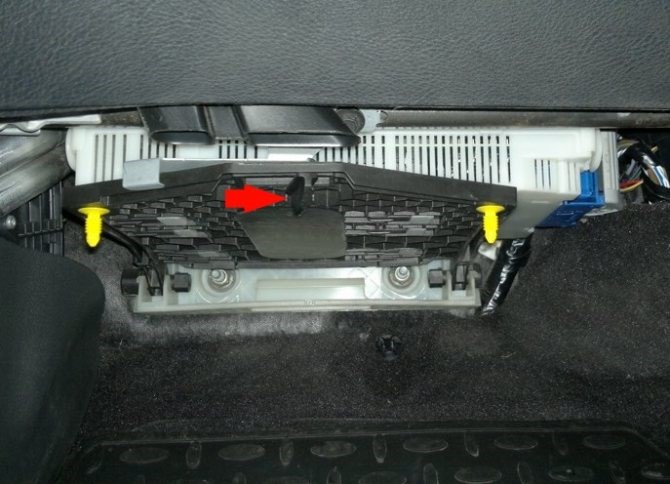

Блок расположен со стороны водителя под панелью приборов.

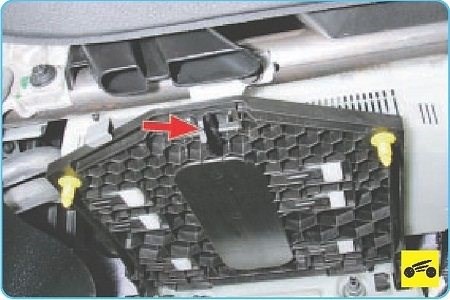

Чтобы получить доступ к предохранителям, потяните кнопку 1 и снимите крышку.

Ксенон светит, но ничего не видно. Причины тусклого света

Не горит дальний свет – ищем причины | Автопомощник На старой версии находился в салоне — это F13 и имел мощность 15 Ампер.

Перегорел предохранитель

Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.

Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.

Предохранители и реле Ford Mondeo (Mk4; 2007-2010)

Предохранители внутри салона

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если последние уже имеются, то, ознакомившись с представленным ниже материалом, замена предохранителей или других деталей станет для вас не проблемой. На нашей Самаре установлены допотопные галогеновые лампы с двумя нитями, каждая из которых отвечает либо за ближний, либо за дальний свет. Предохранители и реле Ford Mondeo 4: назначение По всем вопросам пишите мне, я обязательно объясню все нюансы!

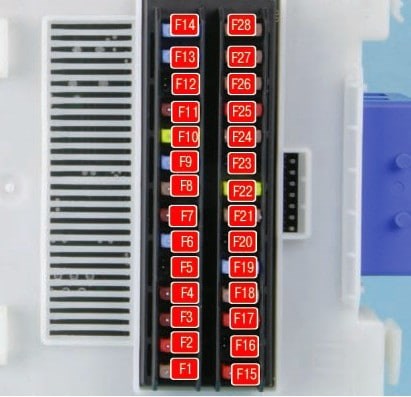

Схема блока предохранителей

• Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.


• Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте. Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.


• Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости. Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.


• Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Почему не горит лампочка ближнего света После выхода из строя или ПП или реле, электроцепь, в которую они вмонтированы, полностью обесточивается и работающий в ней электроприбор также перестаёт функционировать. Подобная организация работы электросистемы Форд Мондео и многих других современных машин позволяет снизить риски пожара в салоне при возникновении каких-либо проблем с электроникой.

Почему лампочка ближнего света горит тускло

Есть всего несколько причин, из-за которых лампочка ближнего света горит тускло. Рассмотрим их далее.

Проблему с электрикой нужно проверять в последнюю очередь, и, если вы ничего не понимаете в электричестве, самостоятельно разбираться с ремонтом не стоит, он может оказаться довольно сложным. Если лампочка ближнего света горит тускло сначала нужно исключить все другие причины такой неисправности.

Проверьте само стекло фары. Для этого ее нужно рассмотреть на просвет. Если солнечные лучи легко проникают через стекло, фара гладкая, без вкраплений, то и светить она будет ярко. Если же она затерлась или потускнела, нужно либо заменить стекло, либо отполировать его. Можно использовать любой абразив малой жесткости, но эффективнее будет применять специальные полировочные пасты.

Для светодиодных ламп или ламп, работающих на инертных газах, характерна проблема тусклого свечения после определенного срока эксплуатации. А вот галогенные и другие «газовые» лампы могут начать светить менее ярко из-за плохой герметичности. Если нарушена целостность таких осветительных приборов, то свои исходные качества они потеряют довольно быстро.

Срок службы светодиодных фар составляет около ста тысяч часов, а производители дают гарантию, что до 90% это срока лампа будет светить с исходной яркостью. Поэтому, если светодиодная лампочка ближнего света горит тускло, то, скорее всего, причина в заводском браке.

Перегорел предохранитель

• капот машины необходимо открыть и зафиксировать;


• защитный кожух нужно снять с двух сторон фары;


• контактную группу отключить;


• пружинные фиксаторы снять;


• извлечь перегоревшую лампочку;


• поставить на ее место новую;


• вернуть все снятые элементы на место.

Расположение блока предохранителей После этого рисуем три вертикальные линии: ось автомобиля и две по центру фар. Если оптика представлена раздельными элементами дальнего и ближнего света, нужно нарисовать вертикальные линии для каждой фары. Расстояние автомобиля от стены определяется моделью машины. Как правило, для отечественных автомобилей — 5 м; для зарубежных — 7 метров.

Не горит дальний свет – ищем причины

Неисправности освещения часто застают автовладельцев врасплох и заставляют поднимать в памяти все имеющиеся знания об электрической части. Так, если не горит дальний свет, приходится срочно принимать меры, ведь подобная неисправность может привести к ряду проблем, при движении в темное время суток, в том числе, и к ДТП.

Чтобы разобраться, почему не горит дальний свет, а впоследствии устранить проблему, важно знать все возможные причины поломки. Некоторые из них могут быть устранены своими руками, но, в ряде случаев, требуется помощь специалистов.

Причин, почему не горит дальний свет, несколько:

• Вышло из строя реле управления. Такая неисправность требует привлечения мастеров СТО. Самостоятельно поменять реле, без наличия необходимых знаний, вряд ли получится.


• Сгорел предохранитель. При обнаружении проблем с головным светом, стоит начинать диагностику с исправности вставки плавкой. В случае ее повреждения, замените предохранитель. Во избежание проблем, стоит иметь несколько запаных деталей различного номинала, в бардачке или багажнике.


• Перегорела лампочка. В современных автомобилях, устанавливаются различные лампы, стоимость и качество которых отличается. Есть достаточно дорогие лампы, и на их покупку решится не каждый автовладелец. Вне зависимости от цены, стоит держать в машине хотя бы одну запасную лампочку. Такая предусмотрительность может спасти, если не горит дальний свет, а нужно срочно куда-то ехать ночью.

Если запасная лампочка отсутствует, сделайте хотя бы минимальные манипуляции. Так, при повреждении источника света в левой фаре, стоит переставить в нее лампочку из правой фары. Это делается для того, чтобы обозначить габариты машины на трассе и повысить безопасность передвижения.

• Поломался выключатель ближнего и дальнего света. При наличии опыта и знаний в ремонте электрической части автомобиля, можно попробовать устранить проблему своими руками. При отсутствии навыков, стоит обратиться на СТО.

Если не горит дальний свет, нельзя отметать проблему с бортовой сетью автомобиля. Вариантов множество — окисление контактных соединений, ухудшение проводимости и даже замыкание в сети. О наличии короткого замыкания свидетельствует перегорание предохранителя (особенно, если оно происходит повторно).

Стоит учесть, что самостоятельный ремонт проводки — трудоемкая задача. Проблема в том, что при коротком замыкании, могут повредиться и близлежащие провода, что только усугубит неисправность. Чтобы быть уверенным в качестве и скорости ремонта, стоит обратиться к мастеру, который специализируется на электрике автомобиля.

Как найти и устранить неисправность

Если вы определили, почему не горит дальний свет, можно приступать к устранению неисправности. Рассмотрим основные рекомендации, применительно к возможным поломкам:

• ЛАМПОЧКИ. На практике, эта причина считается наиболее распространенной. Для оценки целостности некоторых видов ламп, в их демонтаже нет необходимости — достаточно выполнить проверку визуально. В крайнем случае, можно применить специальные устройства. Если диагностика показала неисправность лампы, ее стоит поменять. При выполнении работы, запрещено касаться пальцами стеклянной части лампы, ведь это приводит к снижению срока службы устройства.


• РЕЛЕ дальнего света. При определении причины, почему не горит дальний свет, автовладельцы часто выходят на неисправность реле, через которое подается питание на фару. При отсутствии знаний и опыта, лучше ничего не трогать. Если же определенная база имеется, стоит изучить инструкцию, после чего приступать к ремонту.

Рекомендуем

Минусы ксеноновых ламп: Проверьте само стекло фары. Для этого ее нужно рассмотреть на просвет. Если солнечные лучи легко проникают через стекло, фара гладкая, без вкраплений, то и светить она будет ярко. Если же она затерлась или потускнела, нужно либо заменить стекло, либо отполировать его. Можно использовать любой абразив малой жесткости, но эффективнее будет применять специальные полировочные пасты.

Что такое комплексная реставрация ксеноновых фар?

Гарантированный срок службы ксеноновой лампы на первый взгляд впечатляет — не менее 2 000 часов. Сколько это лет? Примерно около пяти, а то и более. Так, если бы вы ездили каждый день 365 дней в году, при этом по нескольку часов в темноте с работающими фарами, то гарантированный срок службы ксеноновых ламп составил бы около трех лет.

Это при том, что на стандартные галогенки дается гарантия не более 200-500 часов работы (все будет зависеть от производителя и качества изделия), то есть минимум в четыре раза меньше, или порядка от полугода до двух лет до отказа при активной эксплуатации.

Правда, в любом случае есть одна важная оговорка: эксплуатация должна быть правильной и с оригинальными блоками розжига, проводкой и другими элементами блока фары — например, линзами и их отражателями (о последних как раз и будем говорить сегодня).

Внимание! Если брать дешевые варианты ксенона (которые часто незаконно ставят на свои не предназначенные для этого автомобили их владельцы), то их срок службы будет гораздо ниже. В разы. Об этом стоит помнить!

И еще, обобщим основные плюсы и минусы ксеноновой фары

Из плюсов можно выделить основные:

• Срок службы. Ксеноновые лампы могут работать до 8-10 лет;


• Ксеноновые лампы ярче, чем галогенные аналоги;


• У них лучше освещенность дорожного полотна, чем у некоторых светодиодных ламп.

Минусы ксеноновых ламп:

• Стоимость. На старом автомобиле с оригинальными ксеноновыми фарами, с большой долей вероятности эти самые ксеноновые фары будут на последнем издыхании. Причем выйти из строя может любой из компонентов и каждый из них, если брать оригиналы, стоит больших денег*;


• Не так энергоэффективны, как светодиодные блоки фар;


• Лампы со временем тускнеют (дают менее яркое свечение из-за выгорания газа);


• Выгорают отражатели линз и мутнеют их стекла.

*Так, блок розжига фирмы Hella может обойтись от 10 до 25 тысяч рублей.

Линзы немецкого производителя деталей для фар также не дешевы — примерно, от 4-5 тысяч рублей, до 10, 12 и даже 30 тысяч рублей, в зависимости от модели, характеристик и совмещенности ближнего/дальнего света (так называемый биксенон).

Основные виды главных фар

Настройка света фар своими руками

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Проблему с электрикой нужно проверять в последнюю очередь, и, если вы ничего не понимаете в электричестве, самостоятельно разбираться с ремонтом не стоит, он может оказаться довольно сложным. Так восстанавливают только ксеноновые фары? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Перегорела лампа

• линзу разбирают и промывают;


• далее отражатели восстановят вакуумным напылением алюминия (с помощью устройств вакуумной металлизации). Восстановление отражателя путём вакуумного металлизированного напыления — процесс сложный и требующий специализированного оборудования, инструментов, а также умений:

Вариант 2 Он состоит из 2 частей: секции предохранителя и секции предохранителя большой мощности.
