Установка дневных ходовых огней на ваз 2107. ДХО (дневные ходовые огни) своими руками

Существует два варианта ответа на так часто задаваемый вопрос о том, как подключить ходовые огни. Первый ответ, наиболее быстрый, но не совсем экономичный – это приобрести фирменные ходовые огни автомобиля, схема подключения которых в полном объеме отражена в инструкции производителя.

В соответствие с требованиями данного ГОСТа, схема подключения ходовых огней должна обеспечивать автоматическое включение и выключение ходовых огней, а именно: «В случае установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя.

Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.

Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения»

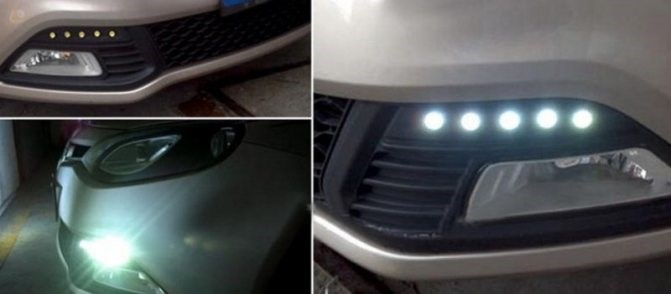

Схема установки дневных ходовых огней от штатных производителей, а на рынке сегодня доминируют ходовые огни Philips и ходовые огни Hella. достаточно проста, за счет универсальности.

В комплектах уже предусмотрены коннекторы серии АМР, которые устанавливаются по принципу simple-click – одним щелчком.

То есть, приобретая такие светодиодные дневные ходовые огни, схема установки сводится к монтажу блоков на кузове автомобиля.

Но, эта лёгкость установки применима к современным моделям автомобилей. А что делать отечественным авто или устаревшим модификациям? В этом случае оптимальная факультативная установочная схема ходовых огней, которая очень подробно описана в ГОСТ. Технология изготовления дневных ходовых огней своими руками, уже описана в соответствующей теме.

Здесь вы должны понять для себя, что индивидуально для каждого автомобиля схема включения дневных ходовых огней, отличается друг от друга. Поэтому в любом случае необходима консультация специалиста – автоэлектрика.

В случае, когда вы будете выполнять второй вариант подключения ходовых огней – своими руками, нужно помнить, что помимо регламента факультативной установки ходовых огней, существует и требование к переоборудованию. О чём речь?

Схема включения ходовых огней, выполненных самостоятельно, должна избежать попадания под требования того же ГОСТ Р 41.48-2004, где сказано: «7.

1 Любое изменение типа транспортного средства или установки его устройств освещения и световой сигнализации или любое изменение в описании, упомянутом в 2.2.

2, доводят до сведения Органа по сертификации, который предоставил сертификат соответствия типа данному типу транспортного средства. Этот орган может:

• 7.1.1 либо прийти к заключению, что внесенные изменения не будут иметь значительного отрицательного влияния и данное транспортное средство продолжает соответствовать требованиям настоящего стандарта;


• 7.1.2 либо потребовать дополнительный протокол испытательной лаборатории, уполномоченной проводить испытания.»

Ремонт, доработка или тюнинг задних фонарей Ваз 2107

• Отключить клемму масса от АКБ.

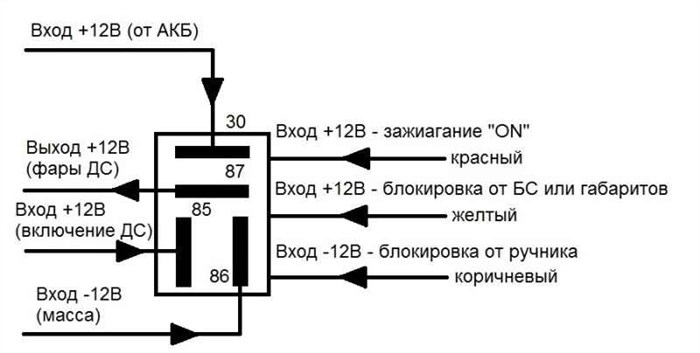

• Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.


• Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.


• Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.


• Подсоединить провода при помощи соединительных элементов согласно схеме.


• Подключить разъем и клемму массы АКБ.

Тюнинг задних фар ваз 2106 – Тюнинг задних фонарей ВАЗ 2106 — Лада 2106, 1.3 л, 1987 года на DRIVE2 Если свет появился, значит причиной поломки действительно были тормозные лампы, если же устранить неисправность не удалось, переходим к следующему этапу — проверка контактов.

Стоп сигналы вернулись — что было сделано?

Сначала проверяем «лягушку» (фонари (контакты плат) уже проверены, если нет, проверить)

Фото не очень качественное, но для наглядности в самый раз.

На нее приходит плюс. Для начала просто замыкаем эти два контакта. Если сигналы загорелись выключатель под замену. Если нет проверяем наличие «плюса». Если нет, идем к монтажному блоку.

В блоке есть предохранитель f11 — отвечает за стоп сигналы и салонный свет. Бытует мнение если свет не горит, «умер» предохранитель. Умирает в основном от замыкания проводов «на массу» в районе дверных стоек. У меня стоял исправный предохранитель, поэтому я решил проверить, приходит ли плюс на блок.

Не работают стоп сигналы, причины, как устранить поломку. Не работают стоп сигналы. Причины неполадок стоп-сигналов.

1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.


2. Вышел из строя предохранитель.


3. Вышла из строя лягушка тормоза.


4. Проблемы лампы стоп сигнала.

Не горят стоп сигналы на ваз 2107 — причины и способы решения Продуманная, но просто выполненная деталь автомобиля. Стрелочный индикатор показывает на расход топливной смеси в режиме реального времени. Опция помогает водителю экономить горючее.

Не горят фонари заднего хода причины

Если обнаруживается, что при движении задним ходом на семерке не горит фонарь, значит нужно немедленно выявить неполадку и устранить ее. Скорее всего причиной будет:

1. Перегорание предохранителя. При неисправности любого электроприбора или цепи нужно первым делом провести ревизию исправности предохранителей. По названию можно догадаться о том, что суть предохранителя в том, чтобы защищать электрическую цепь от большого тока и замыкания. Если сгорел предохранитель, то его нужно заменить и фонари будут работать исправно.


2. Перегорание лампочек. Одной из причин является перегорание ламп, но этот фактор легко исключить, так как если лампы перегорают, то не сразу обе.


3. Нарушена целостность проводки — часто повреждению проводов способствует механическое воздействие. Редко причиной их повреждения становится замыкание. Чтобы выявить исправность проводки, понадобится воспользоваться мультиметром, прозвонив каждую жилу или измеряя напряжение на фонарях.


4. Неисправность датчика — его еще называют выключатель заднего хода, так как он отвечает за включение световой сигнализации, и ее отключение. Причем он может либо сломаться, и в таком случае понадобится его замена, либо могут окислиться клеммы, нарушив качество контактного соединения.

Примерно так выглядит датчик на КПП

На 4-х и 5-ти ступенчатых коробках семерок датчики стоят разные. Нужно обратить внимание при покупке.

Как найти датчик заднего хода ВАЗ 2107

Рассматриваемый элемент, отвечающий за включение и отключение задних фонарей на ВАЗ 2107, располагается в основном механизме — это коробка передач. Чтобы найти расположение выключателя, нужно забраться под машину и посмотреть на коробку. Элемент крепится в нижней части коробки передач с правой стороны.

Его перепутать с другим датчиком невозможно, если вы знаете, где находится коробка и как она выглядит. На коробке установлен только один датчик, причем не только на карбюраторных, но и на инжекторных модификациях.

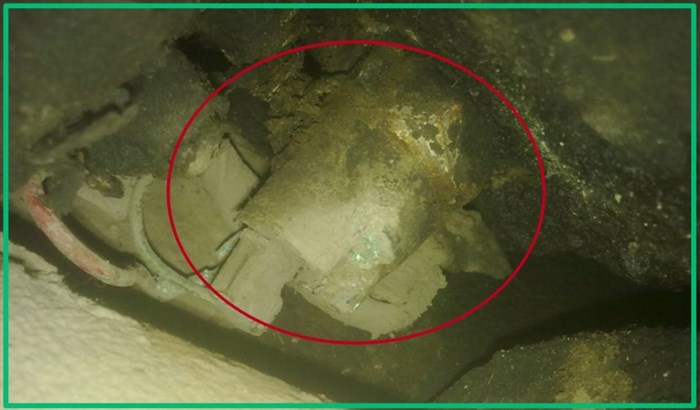

Расположение под днищем авто

Щиток приборов ВАЗ 2107 инжектор и карбюратор: описание, почему не работает

1. Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.


2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.


3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.


4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.

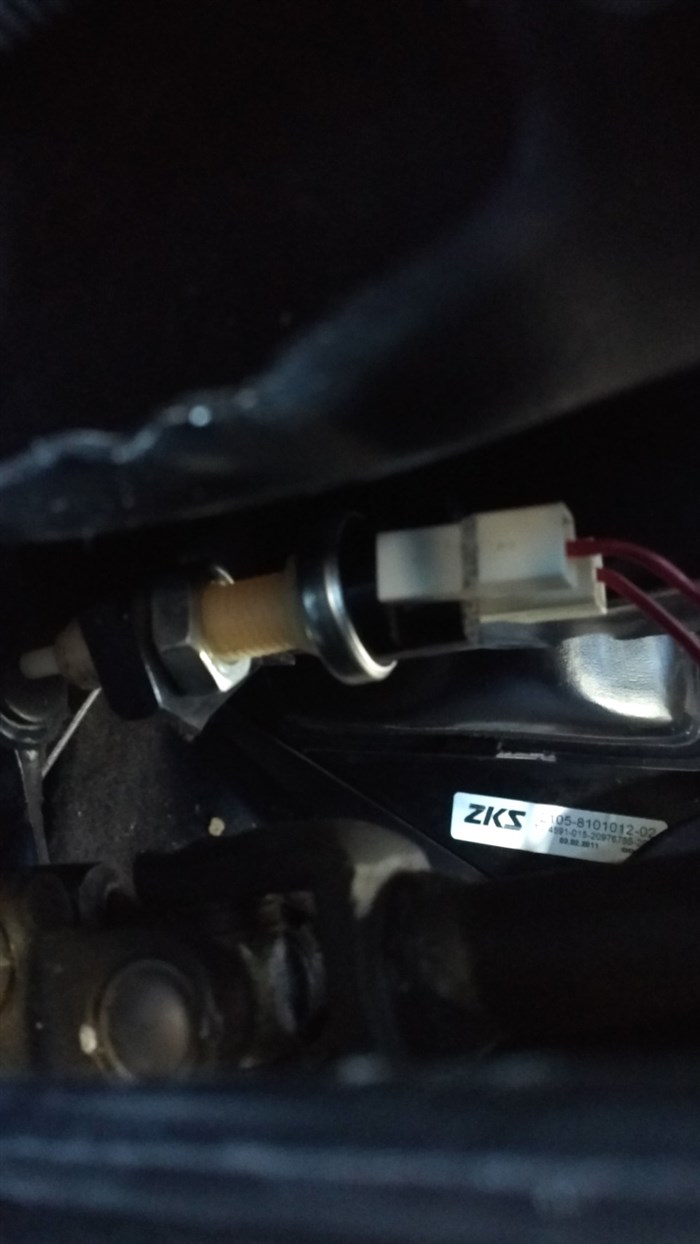

5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Как Подключить Ходовые Огни На Ваз 2107 ~ Владеть информацией о том, как выполняется установка дневных ходовых огней, должен каждый автомобилист. Выполнение данной процедуры на самом деле не такое сложное, как покажется изначально. Правильный подход и соблюдение инструкций поможет вам избежать распространенных ошибок и сэкономить много времени и нервов.

Основные причины неисправности стоп-сигналов

При нажатии на педаль тормоза могут быть следующие эффекты:

• Лампы стопа горят — неисправности нет, и автомобиль может продолжать эксплуатироваться.


• Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.


• Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

1. Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.


2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.


3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.


4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.


5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Читайте также: Редукторный стартер на ВАЗ 2107: ставить или нет?

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

Отсутствует масса

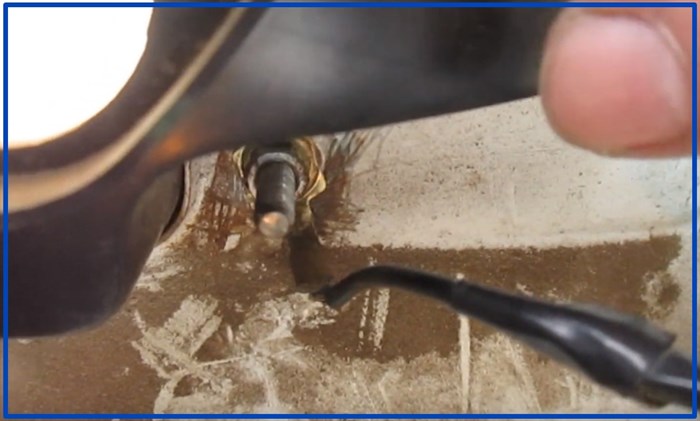

Это интересно! Минусовой провод в месте соединения с кузовом может окислиться, поэтому необходимо убедиться в отсутствие окислов и коррозии. При наличии таковых понадобится наждачной бумагой очистить место соединения, и обработать его густой смазкой.

Перегорание лампы

Это интересно! Чтобы продлить срок службы излучающего источника и при этом снизить потребление электроэнергии, можно вместо галогенки вставить светодиодные лампы. Они служат дольше обычных, и потребляют в несколько раз меньше мощности, однако их недостаток в высокой стоимости.

Тюнинг фары ВАЗ 2104, 2105, 2107 c дневными ходовыми огнями, H1/H1 (RS-09118)

1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.


2. Вышел из строя предохранитель.


3. Вышла из строя лягушка тормоза.


4. Проблемы лампы стоп сигнала.

Главное – начать Подводя итог, надо отметить, что на поиск поломок обычно уходит немного времени, а на их устранение еще меньше. Чтобы не создать аварийную ситуацию на дороге, следует проводить проверку исправности работы всех осветительных приборов на автомобиле регулярно 1 раз в месяц при ежедневной эксплуатации ТС.

Приборка 2107 — инжектор и карбюратор: отличие

Единственная разница заключается в выводах тахометра. Также различие в лампочке «проверьте двигатель», на карбюратора вместо нее монтируется указатель критического давления масла в картере.

Если на семерке перестала активироваться приборка — проверьте узлы.

1. Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.


2. Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

Не работает приборка 2107

Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания.

2107: не горит приборка, крутит стартер

Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

ВАЗ 2107: не работает датчик температуры на щитке

Элемент выходит из строя только в двух случаях.

Окислились контакты

[/i] Почему не горит стоп сигнал на ваз 2106

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.

Соединения наружного освещения
