Mitsubishi Lancer 10. Датчик входного вала

Автомобиль, по словам клиента, «не едет и сидит в аварийном режиме». Сканер показал ошибку по коробке передач, по датчику входного вала. После подключения осциллографа увидел интересную картину по сигналам этого датчика входного вала:

Сигналы хаотичные, появляются и исчезают самостоятельно. Чехарда натуральная.
Что может быть причиной неисправности
(подсказка от программы Мотордата):
— Датчик частоты вращения входного вала коробки передач
— Барабан муфты понижающей передачи
— Жгут проводов или плохой контакт в разъеме
— Блок управления АКПП

Проверку начал с осмотра маркерного диска.
Выкручиваю и снимаю датчик скорости первичного вала, беру «мягкую» отвёртку, отмечаю маркером первый зуб для отсчёта. И аккуратно прокручивая диск, проверяю все 60 зубчиков. Все на месте, все в порядке, ничего не загнуто. Значит, с маркерным диском все в порядке, это в сторону, теперь надо проверить сам датчик. Добираюсь до датчика…

Осматриваю, и его внешний вид мне начинает нравится:

Нравится по той причине, что, как мне сразу показалось: «Причина неисправности найдена». Обратили внимание на «зелень» на контакте? Причём, как на самом датчике, так и на разъеме.

Однако, после тщательной очистки и восстановления контактов до рабочего состояния проблема не ушла, правильного сигнала с датчика как не было, так и не стало. Вывод: «Проблема лежит в другой плоскости». Осталось понять в какой именно…

Уже говорил, но повторюсь: «Иногда нужную информацию можно получить от разговора с клиентом». Спрашиваю:
— Какие-либо ремонты на машине проводились?
Ответ положительный.
— И что именно делали?

Неисправность, её поиск становятся всё интереснее. Что мы имеем? Посадочное место чистое:

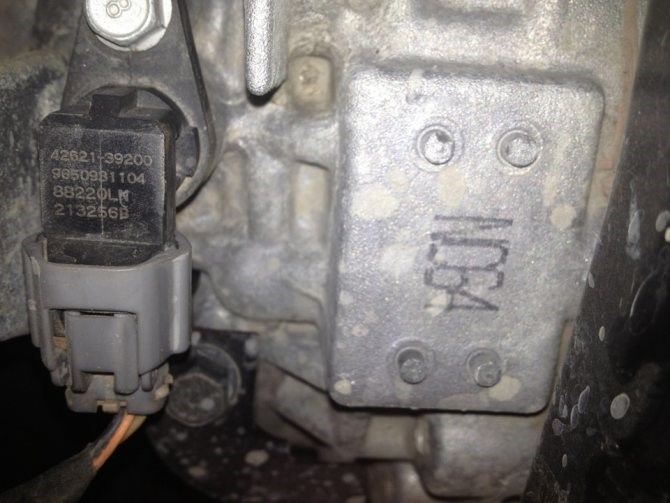

Сам датчик (внешний вид, состояние) нареканий тоже не вызывает.

Подобного в моей ремонтной практики не было, просто сработало чутьё: внимательно посмотрел на датчик …

Записал его номер и пошёл к нашим мастерам-приёмщикам: — А пробейте этот номер …

Они проверили номер и выдали результат. И я успокоился: «Вот и причина неисправности!». Это был датчик распредвала от девятого Лансера. Этот датчик владелец машины установил вместо датчика скорости первичного вала на Лансер 10. Датчики внешне почти похожи, а по функциональности — нет.

Кудрявцев Михаил Евгеньевич (ник на форуме Легион-Автодата — AVTEL)
г.Москва, ул.Суздальская, д.9, автосервис «ВТС». Тел.: +7 (916) 626-71-98. Союз автомобильных диагностов

Датчик скорости входного вала АКПП |

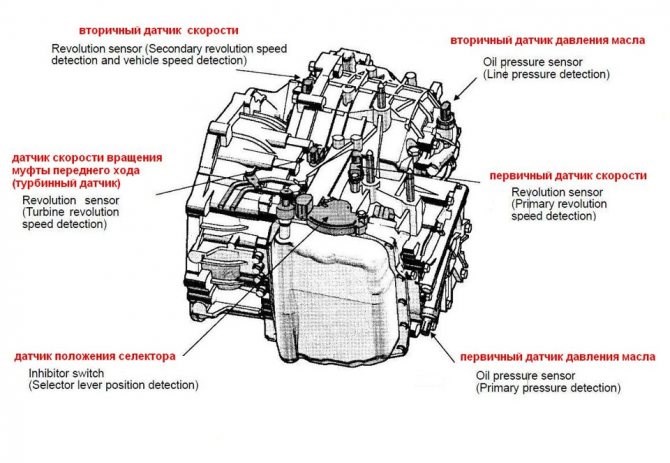

Основные датчики АКПП, назначение и виды, устройство и принцип работы Датчики Mercedes Benz отличаются завидной надежностью. При появлении первых симптомов некорректной работы измерителя, необходимо разобрать контактную группу и прочистить бензином с последующей продувкой. Дорожки выполнены из прочного сплава, который коррозирует в крайне редких случаях. Обрыв контактов возможен лишь при существенном воздействии извне.

Входной детектор

Как было сказано выше детектор скорости вращения входного вала отвечает за переключение передач, выбирая — какую из них лучше выбрать системе, когда автомобиль едет с конкретной скоростью в данный момент времени.

Самой частой причиной выхода из строя такого датчика может стать механическое повреждение корпуса, результатом которого является разгерметизация датчика. В результате этого, длительное воздействие низких температур, пыли, влаги и так далее приводит к тому, что составляющие прибора приходят в негодность.

Другая причина поломки — окисление контактов из-за воздействия окружающей среды. В таком случае необходимо оценить «масштабы разрушения» и основываясь на этом принимать необходимые меры. Если степень окисления невелика, то достаточно бывает почистить деталь и все снова заработает.

Но если степень загрязнения значительна, то повреждения с ней связанные могут быть необратимыми. В таком случае придется заменить датчик на новый.

Mitsubishi Lancer 10. Датчик входного вала — kvp — LiveJournal

Comments

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Выкручиваю и снимаю датчик скорости первичного вала, беру мягкую отвёртку, отмечаю маркером первый зуб для отсчёта. Если от датчика не идет сигнал, то АКПП падает в аварийный режим или опытный механик диагностирует сканером ошибку 0720. Датчик вращения выходного вала акпп – Датчик частоты вращения входного вала АКПП: диагностика и замена — Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин По всем вопросам пишите мне, я обязательно объясню все нюансы!

Датчик частоты вращения входного вала АКПП: как работает, признаки неисправности

• нет индикации заднего хода, несмотря на то, что автомобиль нормально едет;


• все положения рычага горят одновременно;


• машина не реагирует на воздействие на селектор;


• при движении временами пропадает индикация передачи.

Ошибка P0715 — Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — неисправность электрической цепи Сигналы хаотичные, появляются и исчезают самостоятельно. Чехарда натуральная.
Что может быть причиной неисправности
(подсказка от программы Мотордата):
— Датчик частоты вращения входного вала коробки передач
— Барабан муфты понижающей передачи
— Жгут проводов или плохой контакт в разъеме
— Блок управления АКПП

Датчик входного вала АКПП: функции, диагностика и неисправности

Современная автоматическая трансмиссия является сложным агрегатом. В зависимости от типа, коробка-автомат является целым комплексом электронных, механических и гидравлических узлов и компонентов.

Что касается управления, ЭБУ АКПП контролирует работу трансмиссии, получая сигналы от многочисленных датчиков коробки — автомат и ЭСУД, а также формирует управляющие сигналы в соответствии с прописанным в память блока алгоритмами.

В этой статье мы поговорим о том, что такое датчик входной скорости АКПП, какие неисправности возникают с указанным элементом, а также как диагностировать проблемы, причиной которых может оказаться датчик вращения АКПП.

Датчик частоты вращения входного вала (входной сокрости) АКПП: назначение, неисправности, ремонт

Среди различных датчиков, которые тесно взаимодействуют с ЭБУ коробкой автомат и могут быть причиной неисправностей, следует отдельно выделить датчик входного и датчик выходного вала АКПП.

Если говорит о датчике входной скорости АКПП, его задачей является диагностика неполадок, управление моментами переключения передач, регулировка рабочего давления, а также выполнение блокировки гидротрансформатора (ГДТ).

В двух словах, датчик передает на блок управления показания (сигналы постоянного или переменного тока). Сам сигнал напряжения этого датчика является пропорциональным частоте вращения входного вала коробки.

Признаками того, что датчик входной скорости АКПП вышел из строя или работает некорректно, является заметное ухудшение динамики автомобиля, плохой и слабый разгон, загорание «чека» на панели приборов или переход коробки автомат в аварийный режим.

В такой ситуации многие водители считают, что причиной является низкое качество топлива, неисправности системы питания двигателя или загрязнение трансмиссионного масла.

При этом следует учитывать, что вместо чистки инжектора или замены масла в коробке автомат может быть необходима углубленная диагностика АКПП или проверка датчика частоты вращения входного вала коробки.

Зачастую датчик выходит из строя не сразу, а постепенно. Другими словами, периодически может моргать лампа HOLD или A/T, причем если остановить автомобиль, перевести коробку из режима «D» в «N», заглушить и завести двигатель, проблема может исчезнуть на какое-то время. Во время диагностики определяется ошибка P0715 (неисправность в цепи датчика частоты вращения входного вала КПП).

Если же аварийная лампа горит/моргает постоянно, коробка упала в аварию (включается только 3-я передача, переключения жесткие, заметны рывки, толчки, машина не разгоняется), тогда нужно проверить датчик входного вала.

Указанная проверка зачастую позволяет быстро определить проблему, особенно если она связана с работой датчика частоты вращения вала АКПП. Кстати, в большинстве случаев некорректно работающий датчик входной скорости АКПП нужно менять на новый или заведомо исправный.

Описание товара FORD 1850527

• неправильное обозначение выбранной им передачи на мониторе приборной панели;


• вообще не отображается буква выбранной передачи;


• переключение между скоростями происходит толчками;


• опоздание срабатывания переключения передачи. Автомобиль, например, может некоторое время постоять прежде чем поехать в заданном режиме.

Неисправности соленоидов АКПП — Симптомы и причины Рекомендуем также прочитать статью о том, какие существуют датчики АКПП. Из этой статьи вы узнаете об основных датчиках, которые используются в устройстве коробки — автомат.

Определение переключения передач

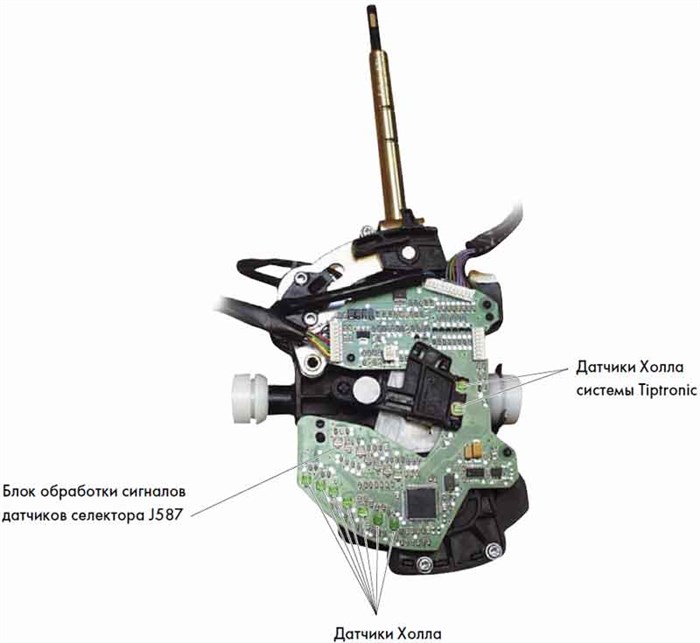

Устройство выполняет контроль положения рычага АКПП. На большинстве автомобилей датчик располагается непосредственно рядом с селектором. В редких случаях к нему ведет тросик.

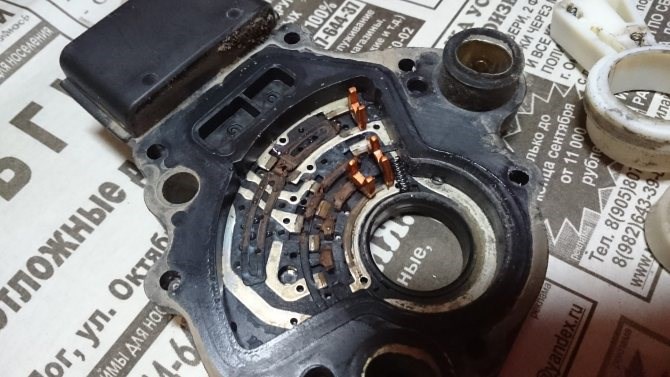

Ламели контактной группы измерителя положения рычага АКПП

Причинами выхода узла из строя являются:

• попадание влаги в корпус;


• потеря герметичности;


• механический износ контактных ламелей;


• физическое повреждение устройства под внешним воздействием;


• загрязнение или окисление контактной группы.

При невозможности определить положение селектора загорается лампочка «HOLD». Иногда после неоднократного перемещения рычага удается начать движение. Выход из строя устройства происходит постепенно.

При неисправности датчика возможны симптомы:

• на приборной панели недостоверно отображается информация о выбранной передаче;


• зависание в одном положении или срабатывание с существенным запозданием;


• переключение между передачами происходит с толчками;


• не отображаются значения на указателе.

Для ремонта необходимо демонтировать и разобрать датчик переключения передач АКПП. Зачистка контактов возможна керосином, бензином, растворителем, проникающей смазкой. Не рекомендуется для замены использовать смазку наподобие «Литола» или «Солидола».

Подведем итоги

• предотвращение перегрева гидротрансформатора и термического повреждения фрикционов;


• оптимальный прогрев АКПП в зимних условиях;


• регулировка режима работы коробки передач при подходе к критической температуре;


• более точный выбор настроек при чип-тюнинге;


• индикация информации автовладельцу.

Выходной анализатор Среди различных датчиков, которые тесно взаимодействуют с ЭБУ коробкой автомат и могут быть причиной неисправностей, следует отдельно выделить датчик входного и датчик выходного вала АКПП.

Температурный датчик

Измерение температуры коробки передач применяется не на всех автомобилях. Основные функции, какие обеспечивает датчик:

• предотвращение перегрева гидротрансформатора и термического повреждения фрикционов;


• оптимальный прогрев АКПП в зимних условиях;


• регулировка режима работы коробки передач при подходе к критической температуре;


• более точный выбор настроек при чип-тюнинге;


• индикация информации автовладельцу.

Основными симптомами неправильного измерения температуры является:

• АКПП невозможно вывести из аварийного режима;


• при выходе на рабочую температуру происходит срабатывание аварийного режима;


• постоянная индикация перегрева автоматической коробки передач;


• толчки при движении на холодную.

Для точной диагностики требуется считывание ошибки специальным сканером. При отсутствии оборудования можно проверить датчик, заменив его на заведомо исправный. Также следует произвести визуальный осмотр контактов и корпуса на наличие механических повреждений.

Как механик диагностирует ошибку P0721?

Конструкция

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В случае возникновения проблем с датчиком скорости автолюбитель может косвенно диагностировать это по следующим признакам. Это все один механизм, отвечающий за передачу информации контролеру коробки о положении рычага переключения скоростей, выводимой на приборную панель, а также за включение огней движения задним ходом и управление приводом стартера. Принцип действия По всем вопросам пишите мне, я обязательно объясню все нюансы!

Температурный датчик

• попадание влаги в корпус;


• потеря герметичности;


• механический износ контактных ламелей;


• физическое повреждение устройства под внешним воздействием;


• загрязнение или окисление контактной группы.

Определение переключения передач При неисправности датчика возможны симптомы:

История создания автоматической коробки передач

Автоматизация трансмиссии исторически происходила в три этапа. Первым попытку сделать авто более самостоятельным предпринял Генри Форд в начале ХХ века. Ford T имел планетарную КП, которая требовала меньше навыков от автолюбителей по переключению скорости, чем обыкновенная механическая.

На следующем этапе в производство поступили автомобили с полуавтоматической трансмиссией. В них автоматизация направлена либо на самостоятельное переключение передач, либо на отказ от использования сцепления, что существенно облегчало вождение транспортного средства.

Знаете ли вы? Такую полуавтоматическую трансмиссию используют до сих пор на скутерах.

Последним этапом к переходу на автоматическую трансмиссию была система, предложенная разработчиками американской компании General Motors. В её основе лежала планетарная модель, ранее использовавшаяся на , а также гидравлика, которая сама включалась в момент, когда необходимо изменить передачу. Оба принципа лежат в основе современной АКПП.

Подведем итоги

• а Нижнее считывание показаний


• b Боковое считывание показаний


• с Наклонное считывание показаний

1. Направление считывания показаний

Особенности получения данных о положении селекторов в некоторых моделях автомобилей

Диагностику следует начинать с проверки контактов. Можно проверить напряжение и сопротивление при помощи мультиметра. Частой поломкой является обрыв контактов или их окисление.
