Как проверить катушку зажигания ваз 2107 инжектор

На автомобиле ваз 2107 с бесконтактной системой зажигания применяются катушки зажигания типа 27.3705 (с разомкнутым магнитопроводом, маслонаполненная) или типа 3122.3705 (с замкнутым магнитопроводом, сухая).

Проверка катушки зажигания автомобиля ваз 2107

Для выполнения работ по проверке катушки зажигания на автомобиле ваз 2107 потребуется мультиметр.

Читайте также: Объем бака на гранте – Объём топливного бака Лада Гранта: вместимость и заправочные объёмы. Объем бензобака лада гранта лифтбек

Для наглядности проверку проводим на снятой катушке зажигания.

1. Отсоединяем провода от выводов катушки зажигания (см. «Снятие катушки зажигания»).

2. Очищаем катушку зажигания от грязи и промываем уайт-спиритом или керосином.

3. Подсоединяем к выводам первичной обмотки катушки зажигания щупы омметра и замеряем сопротивление. Сопротивление первичной обмотки катушки зажигания Б-117 А, при температуре 20″С должно составлять 3-3,5 Ом (для катушки зажигания типа 27.3705 — 0,45-0,5Ом).

4. Подсоединив к высоковольтному и выводу «+Б» катушки зажигания щупы омметра, замеряем сопротивление вторичной обмотки. Сопротивление вторичной обмотки катушки зажигания Б-117 А при температуре 20″С должно составлять 7,4-9,2 кОм (для катушки типа 27.3705 — 5-0,5кОм).

Пропуски зажигания причины ваз 2107 инжектор — Авто Брянск

1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).

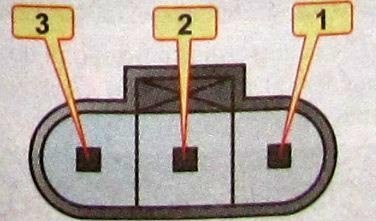

2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.


3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.


4. Сопротивление должно быть около 300-400 кОм.

Проверка модуля зажигания ваз 2107 инжектор У меня все, спасибо за внимание, буду признателен если дополните меня в комментариях, а также если поделитесь данной статьей с друзьями в соц. сетях, используя кнопки, расположенные ниже.

Естественный износ

Катушка зажигания рассчитана на долгий срок эксплуатации. Нередки случаи, когда элемент работал и после пробега в 150–200 тысяч километров без единой замены. Но с каждым километром ресурс катушки сокращается. Поспособствовать поломке может установка некачественных свечей или неаккуратная мойка подкапотного пространства. В один момент деталь может просто не выдержать нагрузок.

Четко определенного срока службы деталь не имеет. В теории она может работать неограниченное количество времени. На практике через несколько лет она выходит из строя. Это обусловлено тем, что во время преобразования низковольтного тока в высоковольтный обмотка нагревается. Это может вызвать одно из двух последствий:

• перегорание изоляции, которое приводит к уменьшению сопротивления обмотки;


• перегорание самой обмотки, результат которого полная поломка детали.

Как проверить катушку зажигания ваз 2107 инжектор – АвтоТоп

Срок службы

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство датчик положения дроссельной заслонки, уровень открытия дросселя не более 1 и проходящие провода. Конечный этап диагностики состоит из демонтажа крышки клапанов для осмотра состояния поршневых колец и самих цилиндров. Причины отсутствия искры на ВАЗ 2107 инжектор По всем вопросам пишите мне, я обязательно объясню все нюансы!

Проверка модуля зажигания ваз 2107 инжектор мультиметром – Защита имущества

1. Свечи.


2. Распределитель (датчик) зажигания.


3. Экран для защиты от помех.


4. Бесконтактный датчик положения бегунка.


5. Коммутатор, управляющий искрообразованием.


6. Катушка зажигания.


7. Блок монтажный.


8. Реле включения зажигания.


9. Выключатель зажигания на рулевой колонке.

Неисправность катушки зажигания симптомы ваз 2107 — Автомобильный портал AutoMotoGid Читайте также: Не работает вентилятор охлаждения на инжекторной ВАЗ-2114: не включается и не срабатывает, что делать?

Как обнаружить неисправность?

Для владельцев машин с «умной» начинкой задача обнаружения проблемы значительно упрощается. Электроника выдаёт коды ошибок, указывающие на неисправный цилиндр.

Автомобили с ЭБУ и без ЭБУ нужно проверять по-разному.

Авто с ЭБУ

Электронными блоками сейчас снабжены многие автомобили, даже российского производства. Если ЭБУ работает некорректно, его лучше заменить. Новый «интеллект» должен быть совместим с моделью автомобиля. Электронные блоки можно ставить и на старые ВАЗы.

Авто без ЭБУ

Проблема может быть в насосе для подачи топлива. Но если и с ним всё в порядке, придется снять крышку клапанов, чтобы определить, в каком состоянии цилиндры, поршневые кольца и сами клапаны. В некоторых моторах пружины клапанов «зарыты» глубоко. Чтобы их осмотреть, приходится демонтировать ГБЦ.

В машинах без ЭБУ проблему не всегда удается обнаружить самостоятельно. Неопытным водителям часто приходится обращаться в сервисные центры.

Падение мощности, нестабильная работа двигателя, а также отсутствие тяги, все эти неприятные явления могут возникать по разным причинам, от банальных до весьма серьезных. В некоторых случаях причина кроется в том, что в одном из цилиндров возникают пропуски зажигания. О том, что это и как с ним бороться мы как раз сегодня и поговорим.

В автомобилях без ЭБУ

• Свечи зажигания. После ВВ-проводов, во вторую очередь следует произвести проверку свечей, поскольку довольно часто именно они становятся причиной появления пропусков. В свечах может быть слишком большой зазор, они могут быть изношены или пробиты, в результате чего подача свечи осуществляется с перебоями или вовсе не осуществляется.

Назначение и принцип работы Непосредственно сам корпус прибора цилиндрической формы выполнен из прочной стали, что позволяет защитить его от повреждений. Вся конструкция закрывается сверху с помощью герметичной крышки, выполненной из специального изоляционного материала (автор видео о регулировке — канал За стальными воротами).

ПОРЯДОК ПРОВЕРКИ ПРИБОРОВ СИСТЕМЫ ЗАЖИГАНИЯ

Основная причина отказа данного устройства состоит в обрыве провода в первичной или вторичной обмотке. Проверка данного прибора системы зажигания осуществляется при помощи мультиметра, установленного в режим измерения сопротивления. Операция может производиться как непосредственно на автомобиле, так и после ее демонтажа.

Бесконтактная система зажигания предусматривает проверку на наличие замыкания. Сперва уделяют внимание обмотке катушки. Чтобы приступить к работе, подсоединяют мультиметр, которым определяется значение сопротивления. Существует рекомендация, которая касается смазки наконечника высоковольтного провода: здесь используется специальное средство для ВАЗ 2107 либо технический вазелин.

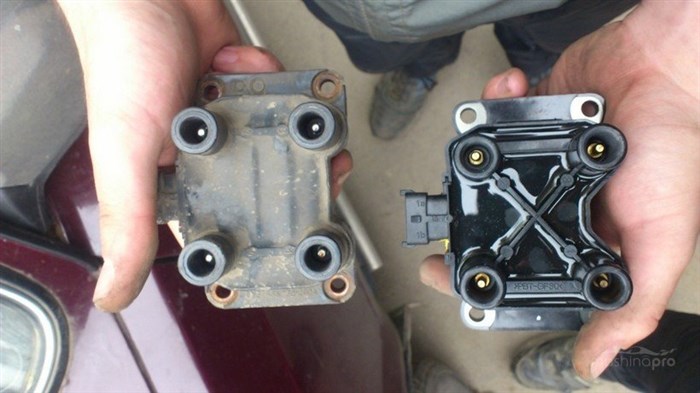

Сама катушка диагностируется следующим образом:

• модуль отсоединяется от наконечников;


• один вывод прибора подключается к центральному контакту, который имеет катушка;


• другой вывод прибора подключается к массе.

Если на дисплее прибора бесконечности подразумевается, что замыкания отсутствует, соответственно, катушка в порядке. Важно: неизмененные показатели дисплея при прозвоне цепи и будут свидетельствовать о бесконечности.

Проверка первичной цепи зажигания подразумевает установку мультиметра к её левому и правому контактам, которым отводится функция зажигания. Эта установка омметра должна спровоцировать изменение показаний. Если такое не наблюдается, можно готовиться не только к замене катушки, но и всего аппарата. Ориентируются здесь на показатель нормы, который составляет 3-3.5 Ом.

Процесс проверки вторичных обмоток модуля включает:

• Отсоединение от него проводных наконечников.


• Ровное расположение перед собой.


• Установку модуля к правым выходам верхнего и нижнего расположения. Сосредотачиваем внимание на показателях, которые выставляются прибором за секунды.


• Предыдущая манипуляция проводится аналогично с левыми выходами верхнего и нижнего расположения.

Ориентируются здесь на показатель, значение которого будет не менее, чем 7 Ом. Рекомендация: при несоответствии указанному показателю хотя бы одной катушки требуется замена модуля в целом иначе избежать неисправности системы с ВАЗ 2107, где используется инжектор, не получится.

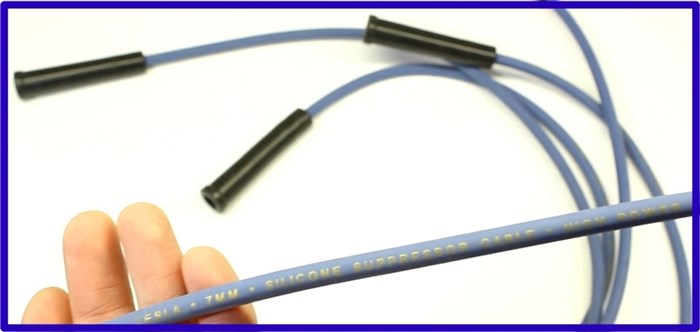

Бронепровода

1. Свечи.


2. Распределитель (датчик) зажигания.


3. Экран для защиты от помех.


4. Бесконтактный датчик положения бегунка.


5. Коммутатор, управляющий искрообразованием.


6. Катушка зажигания.


7. Блок монтажный.


8. Реле включения зажигания.


9. Выключатель зажигания на рулевой колонке.

Почему так случается? Свечи Причин пропуска очень много, поэтому необходимо тщательно проводить комплексную диагностику. Нередко случаются ситуации, при которых считаются несколько неисправностей (электроника и состояние цилиндров, качество топлива и состояние ГРМ, клапана и свечи).

Какие причины проблем с образованием искры

Выявить причины отсутствия искрообразования на карбюраторном двигателе проще, чем на инжекторе. Это связано с конструктивными особенностями и отличиями между этими системами. Есть перечень причин проблемного искрообразования на инжекторных автомобилях, в частности, на ВАЗ 2107. Некоторые из них схожи с карбюраторными системами. Этими причинами являются такие факторы:

1. Заливание свечей топливом. Выявить такую неисправность можно визуально после вывинчивания устройства из цилиндра. При этом контактная часть будет влажной.


2. Выход из строя свечи зажигания, что выявляется также с помощью визуального осмотра контактной части. Наличие черного или белого нагара говорит о некоторых неисправностях мотора. Если нагар на свече красный или розовый, это говорит о том, что используемое топливо содержит большое количество присадок.


3. Пробой высоковольтных проводов. Определить их неисправность можно визуально, однако не всегда отсутствие механических дефектов говорит об их непригодности. С течением времени ухудшается качество изоляции, а также увеличивается сопротивление в проводах, поэтому высоковольтные провода рекомендуется менять через каждые 5 лет.


4. Неисправность электроники, в частности ЭБУ. Причиной того что заливает свечи, может быть неисправный датчик лямбда-зонда.


5. Засорение форсунок инжектора. По этой причине инжектор также будет работать неправильно, так как в камере сгорания будет много топливной смеси, и она будет препятствовать нормальной работе мотора.


6. Неисправность таких элементов системы зажигания, как коммутатор, катушка зажигания, датчик коленвала. При выходе из строя этих деталей искра на свечах будет отсутствовать вовсе.

Это интересно! Чтобы выявить точную причину, почему отсутствует искра на инжекторном двигателе ВАЗ 2107, рекомендуется провести компьютерную диагностику. Если на бортовой компьютер выводится код ошибки Р03ХХ, то это говорит о наличие сбоев в системе зажигания.

Деформация цилиндров

• Самый простой способ проверки — от массы. Реализовать его можно посредством выполнения таких действий — отключается зажигание, вывинчивается каждая свеча поочередно, и подключив ее к насвечнику, располагается на металлической части двигателя. При этом один человек пытается завести мотор, а второй наблюдает на наличие искры.


• Есть и другой способ, который предусматривает использование специального тестера свечей. Его принцип основывается на том, что свечу необходимо выкрутить из цилиндра, и подключить к контактам тестера. Искра должна возникнуть от самого прибора.

Пробой изоляции Так же проблема может заключаться в модулях или неисправных катушках (читайте также, как проверить катушку зажигания).

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание.

Читать дальше: Схема подключения стеклоподъемников форвард

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

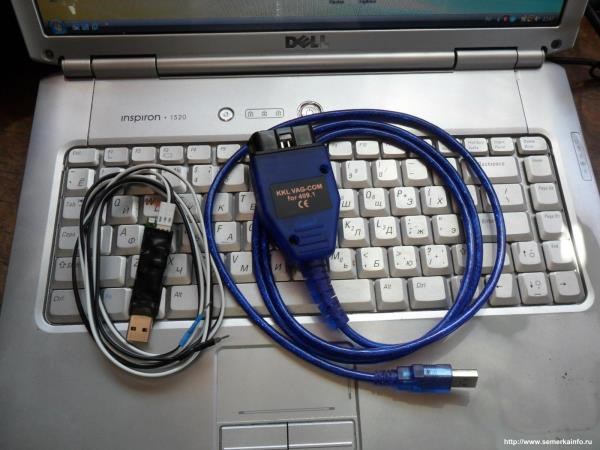

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

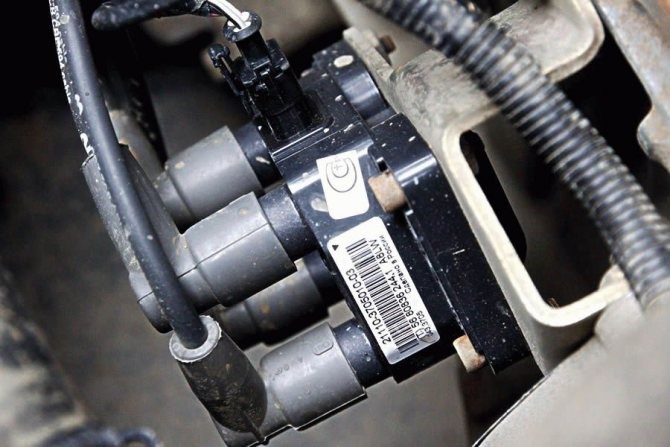

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.
