Горит Датчик из за Датчика Скорости Ваз Признаки неисправности
Как он работает
Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.
Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.
Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.
Расположение

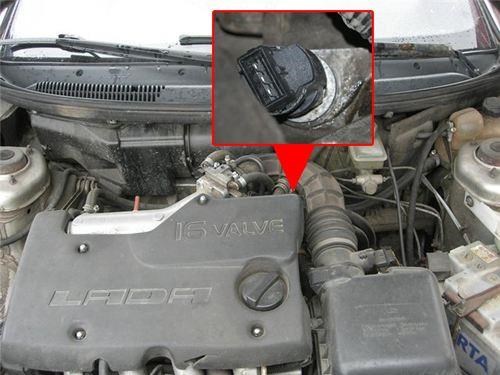

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.
Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.
Датчик скорости на ВАЗ 2109 (инжектор): замена своими руками, признаки неисправности | LuxVAZ
Способы проверки
Диагностика неисправностей и замена датчика скорости автомобиля лада калина
- Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
- Холостой ход ведет себя нестабильно;
- Растет расход бензина;
- Мотор не выдает полную мощность.
Как проверить датчик скорости: схема, разъем и признаки неисправности регулятора привода спидометра Есть несколько основных причин, из-за которых ДС может перестать работать:
Признаки неисправности датчика скорости
При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:
- спидометр не работает или дает неверные показания;
- нестабильный холостой ход;
- повышенный расход горючего;
- мотор перестает развивать полную мощность.
Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.
Диагностика и замена датчика скорости Ваз 2114
- при помощи домкрата вывешивается одно из передних колес машины;
- мультиметр соединяется с проводами датчика;
- необходимо вращать колесо и контролировать, появляются ли импульсы (если да — устройство нормально работает).
Почему не работает автомобильный спидометр: основные причины и проверка Если в процессе диагностики было выявлено, что датчик рабочий, следует искать неисправность в проводке. В некоторых случаях из строя выходит стрелочный указатель.
Инструкция по замене своими руками
Процедура самостоятельной замены выглядит следующим образом:
- Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
- Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
- Отсоедините разъем питания от датчика скорости.
- Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
- Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
- Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.
Фотогалерея «Меняем датчик скорости»
Способ 1 (проверка вольтметром)

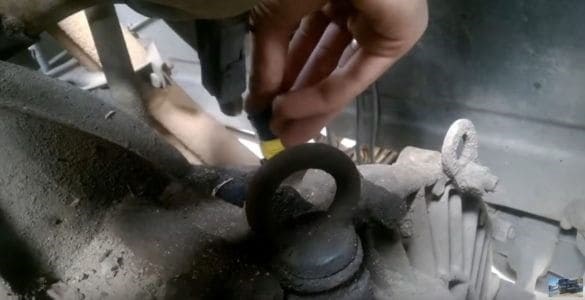

- Используя домкрат, вам необходимо будет приподнять переднее колесо авто. Какое именно — правое или левое — неважно.
- Затем тестер следует подключить к проводке ДС.
- После этого вы начинаете руками вращать колесо авто и следить за показаниями на дисплее тестера. Если импульсы есть, то это говорит о том, что ДС работает в нормальном режиме.
Принцип считывания скорости Первые три причины можно исправить без замены ДС, в последнем случае прибор нужно менять обязательно.
Как проверить датчик скорости?
Проверить работоспособность устройства, определяющего скорость, можно с помощью мультиметра или контрольной лампы. Проведение диагностических мероприятий осуществляется в следующем порядке:
- Определить местонахождение детали.
- Отключить электрический разъём.
- Установить переключатель мультиметра в режим измерения постоянного напряжения.
- Один щуп прибора подсоединить к контакту сигнального провода. Для более надежной фиксации можно использовать специализированный зажим.
- Второй щуп мультиметра закрепить на корпусе автомобиля. Электрооборудование ВАЗ 2114 выполнено по однопроводному принципу. Корпус автомобиля является минусовым контактом.
- Поддомкратить переднее колесо. Перед этим необходимо исключить риск самопроизвольного прокатывания автомобиля. Для этого следует установить под колеса противооткатные устройства.
- Включить зажигание.
- Вращать колесо с разной интенсивностью по ходу движения автомобиля. При ускорении напряжение должно расти, при замедлении, соответственно, падать.
Можно проверить устройство, демонтировав его с автомобиля. Для этого следует принудительно вращать его подвижную часть и аналогично проводить замеры. При отсутствии мультиметра можно использовать автомобильную лампу напряжением 12в.
Если в процессе диагностики было выявлено, что датчик рабочий, следует искать неисправность в проводке. В некоторых случаях из строя выходит стрелочный указатель.
Признаки неисправности датчика скорости
Как определить неисправность датчика скорости
Замена, проверка работоспособности
- Отключить электрический разъем. Штекер оснащен двумя защелками, препятствующими самопроизвольному отключению.
- Открутить устройство против часовой стрелки.
Проверка работоспособности Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.
Видео «Наглядное пособие по замене контроллера»
Чтобы произвести замену устройства, вам потребуются:
Также понадобится и новый датчик — на Калинах могут использовать разные контроллеры, поэтому перед покупкой точно узнайте, какой вам нужен.
Итак, как заменить датчик самостоятельно:
- Для начала необходимо отключить питание от устройства и поставить автомобиль на стояночный тормоз, подняв рычаг в салоне.
- Откройте капот. На данном этапе вам надо получить доступ к датчику, для этого, как мы уже сообщили, придется снимать воздуховод, идущий к воздушному фильтру. Как вариант, его можно попытаться сдвинуть в сторону. Для демонтажа отверткой с плоским лезвием открутите хомуты.
- Увидев контроллер в месте монтажа, надо будет отключить разъем с проводкой, подключенный к нему.

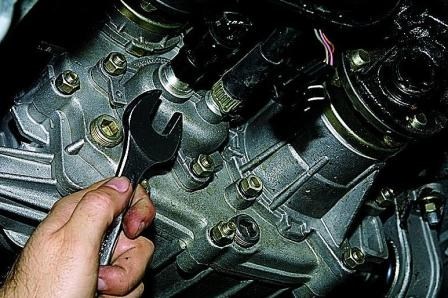

- Теперь возьмите гаечный ключ или головку и выкрутите гайку, с помощью которой фиксируется датчик в месте монтажа. Сама гайка расположена в неудобном месте, поэтому для ее откручивания может потребоваться время. Может быть такое, что гайка прикипела к установочному месту, хотя такое бывает редко. Для ее выкручивания обработайте место посадки жидкостью WD-40.
- Затем возьмите отвертку с плоским наконечником и отсоедините девайс от коробки передач, после чего демонтируйте его. Используя тряпку, произведите очистку места установки, это можно сделать и перед снятием датчика. Тщательно очистите поверхность, чтобы не допустить попадания грязи в саму коробку.
- Теперь можно приступить к установке нового контроллера. Установите девайс и подключите к нему разъем с проводом. Не забудьте установить обратно воздушный патрубок.
Для недопущения ошибок при замене датчика рекомендуем дополнительно ознакомиться с подробной инструкцией по самостоятельной замене (ролик опубликован каналом Alexandr V).

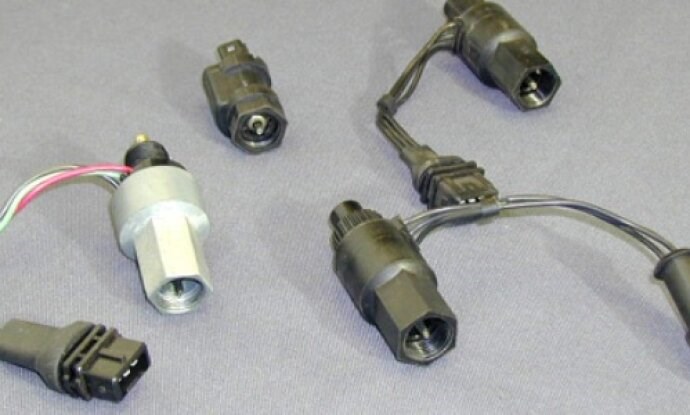

Датчик скорости Лада Калина состоит из пластикового корпуса, имеющего форму цилиндра, и электронного чувствительного элемента.

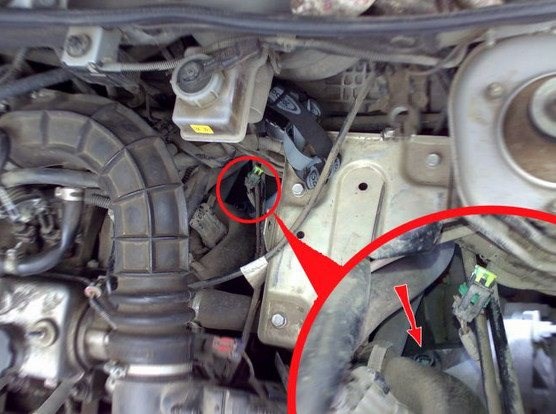

Место, где он расположен в моторном отсеке, найти не сложно. Для этого нужно поднять капот, чтобы был доступ в подкапотное пространство. Дроссель с фильтром соединяет воздушный патрубок. Открутив хомуты, нужно демонтировать воздушный патрубок. Сверху коробки передач находится ДС.
В этом видео демонстрируется, как заменить датчик скорости своими руками (автор ролика – Alexandr V).
Видео о ремонте
В каждом автомобиле должен быть установлен датчик скорости, Калина не является исключением. Этот датчик указывает на быстроту передвижения автомобиля. В некоторых ситуациях он может выйти из строя. Связано это непосредственно с самим элементом или с рядом прилегающими приборами.
Перед тем как приступать к замене, необходимо найти прибор. Где находится датчик? Поиски не займут много времени: достаточно просто открыть капот и открутить хомуты воздушного патрубка. Затем снять его и опустить взор вниз к двигателю: датчик скорости расположен на верхней части коробки передач.
Видео «Наглядная инструкция по замене ДС»
Признаки неисправности датчика спидометра
Фотогалерея «Меняем датчик скорости»
- плохой контакт в разъеме ДС или его полное отсутствие;
- нарушение целостности проводки, провода со временем окисляются, ржавеют;
- загрязнения на чувствительных элементах;
- неисправность чувствительного элемента.
Признаки неисправности Чтобы выполнить какие-либо работы с ДС, для начала необходимо определить, где он находится. Местом расположения датчика скорости является верхняя часть корпуса коробки переключения передач. Добраться до него можно через подкапотное пространство или снизу, если поставить автомобиль на яму.
Инструкция по демонтажу и замене датчика
Итак, чтобы добраться до ДС, необходимо снять либо адсорбер, либо корпус воздушного фильтра. Лучше пойти 1 путем, и снять адсорбер, крепящийся на 2 болтах.
Отсоединяем плюсовую клемму от аккумулятора и откручиваем две гайки крепления адсорбера, после чего поднимаем его вверх и убираем в сторону.
В верхней части кпп рядом со щупом будет располагаться датчик скорости. Отсоединяем клемму от датчика и откручиваем его от руки. Если сильно затянут потребуется ключ на 21.
Выкрутив старый датчик, проводим всю необходимую диагностику описанную ниже, и производим сборку в обратной последовательности.
Проверка обрыва проводки
- Ошибка Р0500 говорит о том, что ЭБУ не получает информацию о скорости от датчика
- Ошибка Р0503 сообщает о том, что сигнал с датчика поступает прерывистый или с перебоями
Признаки неисправности датчика спидометра При неправильно работающем или неисправном датчике, показали на спидометре будут отличаться от реальных. Если датчик совсем не функционирует на спидометре стрелка будет “лежать” на нуле. Помимо этого, холостой ход может работать нестабильно, из-за чего обороты могут “прыгать”.
