Органы управления и контрольные приборы

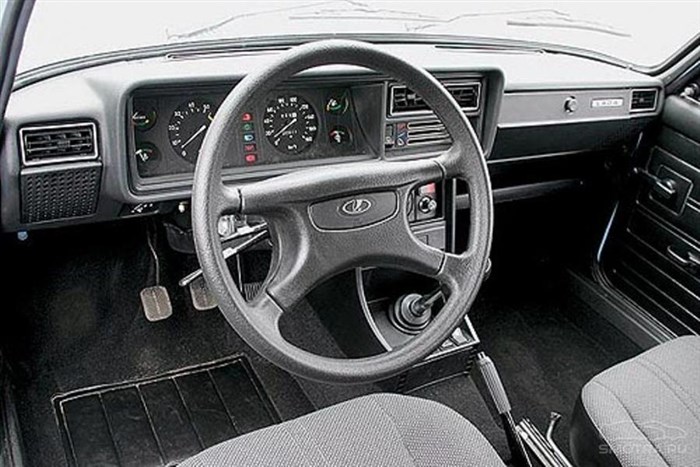

Расположение органов управления и приборов показано на рисунке 2-2.

1 — рычаг переключателя стеклоочистителей и омывателей ветрового стекла и блок-фар. Находится под напряжением, если ключ в выключателе зажигания занимает положение I или III. При положении рычага:

I — стеклоочиститель ветрового стекла выключен;

II — стеклоочиститель ветрового cтекла работает прерывисто;

III — стеклоочиститель ветрового стекла работает непрерывно.

Перемещением рычага на себя включается омыватель ветрового стекла, а если включен дальний свет фар, то одновременно включаются стеклоочистители и омыватели фар.

2 — выключатель звукового сигнала. Находится под напряжением постоянно.

4 — рычаг переключателя света фар. При нажатии на переключатель 17 наружного освещения до второго фиксированного положения и если ключ в выключателе зажигания находится при этом в положении I или III, а рычаг переключателя — в положении:

Дальний свет фар также можно включить и при выключенном наружном ос-вещении путем перемещения рычага на себя вдоль рулевой колонки. После снятия нагрузки рычаг возвращается в исходное положение.

В вариантном исполнении, если установлен выключатель наружного освещения, переключатель света фар имеет три положения:

5 — боковые сопла системы вентиляции и отопления салона.

6 — гидрокорректор фар. Вращением рукоятки в зависимости от загрузки автомобиля корректируется угол наклона пучка света фар таким образом, чтобы не ослеплялись водители встречного транспорта. Положения рукоятки означают:

«2» — все места заняты плюс груз в багажнике до допустимой нагрузки на заднюю ось.

«3» — один водитель плюс груз до допустимой нагрузки на заднюю ось.

7 — рычаг привода замка капота двигателя.

8 — патрон подключения переносной лампы.

9 — выключатель зажигания. Фиксированные положения ключа в выключателе зажигания означают:

II («стартер») — включен стартер (не фиксированное положение);

III («стоянка») — зажигание выключено, при вынутом ключе срабатывает механизм блокировки вала рулевого управления (противоугонное устройство). Для выключения противоугонного устройства необходимо вставить ключ в выключатель зажигания и, слегка повертывая рулевое колесо вправо-влево, перевести ключ в положение «0».

10 — выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в самой кнопке. Аварийная сигнализация выключается при повторном нажатии на кнопку.

14 — выключатель (реостат) освещения приборов. Находится под напряжением при включенном наружном освещении. Вращением рукоятки включается освещение приборов и регулируется их яркость.

17 — переключатель наружного освещения. При нажатии на верхнее плечо клавиши до первого фиксированного положения включаются габаритные огни и фонари освещения номерного знака, а до второго — дополнительно ставятся под напряжение цепи фар.

Приборная панель ВАЗ 2107: описание, ремонт, тюнинг

Тюнинг своими силами

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Лампа загорается оранжевым светом при вытянутой рукоятке управления воздушной заслонкой карбюратора. Компаний изготовителей изделий такого рода несколько и каждая из них предлагает собственный вариант. Регулировка яркости подсветки приборной панели ваз 2107 — Авто Сервис По всем вопросам пишите мне, я обязательно объясню все нюансы!

Щиток приборов ваз 2107 — устройство и обозначения значков

Органы управления и контрольные приборы | ВАЗ 2107 | Руководство ВАЗ 42 — суммирующий счетчик пройденного пути.

Аварийные ситуации, определяемые по показателем приборной панели

Щиток приборов ВАЗ 2107 позволяет обнаружить большинство неисправностей систем автомобиля, не покидая водительского кресла.

• Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора.

Также передняя панель ваз 2107 имеет тахометр, на показания которого следует обращать внимание при движении. Движение на повышенных оборотах (свыше 5000 об/мин) может привести к поломке мотора. Если же держать стрелку тахометра в зеленой зоне шкалы, можно продлить моторесурс и добиться минимального расхода топлива.

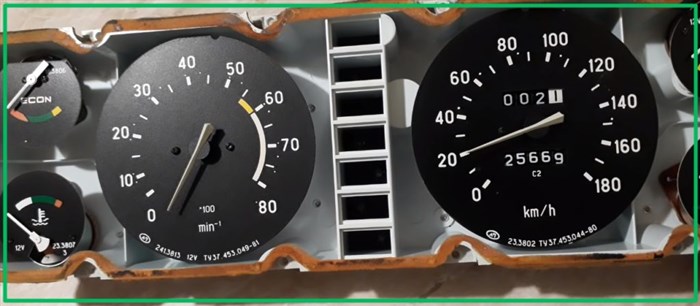

Обзор панели приборов ВАЗ 21074 инжектор

1. Вольтметр, демонстрирующий текущее напряжение бортовой сети.


2. Спидометр, сигнализирующий о скорости движения.


3. Одометр — счетчик расстояния, пройденного машиной.


4. Тахометр — прибор, показывающий частоту вращения коленвала. Желтая зона прибора обозначает высокие обороты,красная — недопустимые.


5. Индикатор температуры охлаждающей жидкости. Зеленая зона — нормальная температура, красная зона — перегрев двигателя.


6. Эконометр — прибор, показывающий, насколько оптимален режим работы мотора с точки зрения экономии топлива.


7. Предупредительные индикаторы


8. Указатель “суточного” пробега авто.


9. Сигнальная лампа уровня топлива


10. Указатель уровня бензина в баке.

Нет зарядки на Ваз 2107- ищем причину | Ваз 2107 классика Стоит отметить, что тюнинг панели приборов ВАЗ-2107 произвести достаточно несложно, поскольку данный элемент изначально выглядит очень по-спартански, и потому любая попытка облагородить его просто обречена на успех.

Блок контрольных ламп ВАЗ 2107

Теперь давайте подробнее рассмотрим блок предупредительных индикаторов.

Индикатор включения указателя поворотов (при включении мигает зеленым светом).

Лампа неисправности управления инжекторным двигателем (отсутствует на карбюраторных “семерках”). При включении зажигания лампа светится оранжевым светом и должна гаснуть после заводки. Горящая или мигающая лампа на работающем двигателе сигнализирует о неисправности.

Лампа заряда аккумуляторной батареи. Она горит красным при включении зажигания и должна гаснуть как только двигатель заработает. Если она продолжает гореть — заряд аккумулятора отсутствует. В таком случае необходимо определить источник проблемы и устранить поломку.

Индикатор включения “габаритов”. Горит зеленым, когда включены габаритные огни.

Лампа, сигнализирующая о включении дальнего света фар (горит синим светом).

Лампа уровня тормозной жидкости системе гидропривода тормозов.

Индикатор слабого давления масла. Загорается красным при включении зажигания. Он должен погаснуть после запуска мотора. Эксплуатировать машину, если горит лампа давления масла недопустимо.

Лампа стояночного тормоза, горящая красным, если поднят рычаг тормоза.

Желтая лампа резерва топлива. Горит если в баке остается меньше 5 литров бензина.

Замена лампы освещения гнезда прикуривателя

• отключить минусовую клемму с АКБ;


• убрать все имеющиеся на панели рукояти отопителя (действуйте осторожно – они легко ломаются);


• отвинтить гайку, удерживающую на месте рычажок, сбрасывающий показания;


• протолкнуть его внутрь;


• снять заглушки с шурупов фиксирующих демонтируемый элемент;


• выкрутить их отверткой;


• панель вытащить из слона.

Определяем что не работает Далее осуществляется снятие панели приборов по следующему алгоритму:

Снятие

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

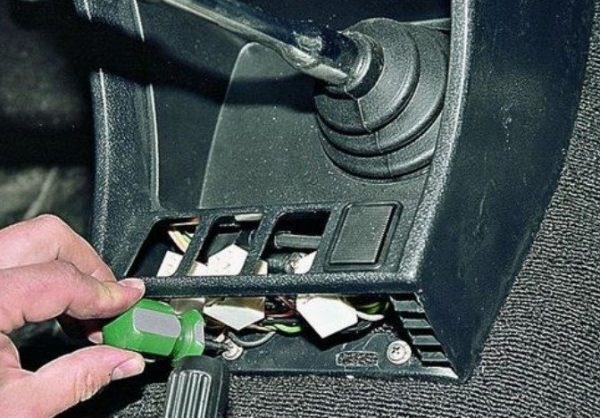

3. Поддев тонкой отверткой, снимаем две заглушки саморезов крепления щитка.

4. Крестовой отверткой отворачиваем два самореза.

5. Отсоединяем провода от выводов выключателя вентилятора. Верхний провод сине-черного цвета, средний провод — желто-синего, нижний провод — красного.

Совет. Во избежание получения травм от выступающих штекеров выключателя при отсоединении троса привода спидометра рекомендуем снять выключатель, сжав его фиксаторы.

6. Сдвинув максимально влево щиток приборов, рукой отворачиваем рифленую гайку крепления троса спидометра и отсоединяем трос.

Расширение функционала

Нет зарядки на Ваз 2107- ищем причину

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

открутить гайку крепления ручки сброса суточного пробега и протолкнуть последнюю за панель приборов;. Производим отключение аккумуляторной батареи путем отсоединения отрицательного провода от соответствующего вывода аккумулятора. Отсутствие или плохой контакт в месте подключения фишки с питающим проводом По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как сделать тюнинг панели приборов ВАЗ-2107 своими руками

1. Уровень топлива.


2. Подсветка приборов.


3. Указатели поворотов включены.


4. Неисправность контроллера управления двигателем.


5. Наружное освещение включено.


6. Аварийное давление масла.


7. Стояночный (ручной) тормоз включен.


8. Включены фары дальнего света.


9. Контрольная лампа заряда аккумуляторной батареи.

1) Включите зажигание не включая стартера [tip]Важно: нельзя открывать расширительный бачок или лезть к патрубкам, когда двигатель не остыл. Иначе можно получить ожоги.[/tip]

Приборы и индикаторы панели Ваз 2107

Приборная панель ВАЗ 2107 включает следующие множество элементов, обеспечивающих визуальное восприятие информации о работе автомобиля. Приборы панели ВАЗ:

1. Вольтметр, демонстрирующий текущее напряжение бортовой сети.


2. Спидометр, сигнализирующий о скорости движения.


3. Одометр — счетчик расстояния, пройденного машиной.


4. Тахометр — прибор, показывающий частоту вращения коленвала. Желтая зона прибора обозначает высокие обороты,красная — недопустимые.


5. Индикатор температуры охлаждающей жидкости. Зеленая зона — нормальная температура, красная зона — перегрев двигателя.


6. Эконометр — прибор, показывающий, насколько оптимален режим работы мотора с точки зрения экономии топлива.


7. Предупредительные индикаторы


8. Указатель “суточного” пробега авто.


9. Сигнальная лампа уровня топлива


10. Указатель уровня бензина в баке.

1. Индикатор включения указателя поворотов (при включении мигает зеленым светом).


2. Лампа неисправности управления инжекторным двигателем (отсутствует на карбюраторных “семерках”). При включении зажигания лампа светится оранжевым светом и должна гаснуть после заводки. Горящая или мигающая лампа на работающем двигателе сигнализирует о неисправности.


3. Лампа заряда аккумуляторной батареи. Она горит красным при включении зажигания и должна гаснуть как только двигатель заработает. Если она продолжает гореть — заряд аккумулятора отсутствует. В таком случае необходимо определить источник проблемы и устранить поломку.


4. Индикатор включения “габаритов”. Горит зеленым, когда включены габаритные огни.


5. Лампа, сигнализирующая о включении дальнего света фар (горит синим светом).


6. Лампа уровня тормозной жидкости системе гидропривода тормозов.


7. Индикатор слабого давления масла. Загорается красным при включении зажигания. Он должен погаснуть после запуска мотора. Эксплуатировать машину, если горит лампа давления масла недопустимо.


8. Лампа стояночного тормоза, горящая красным, если поднят рычаг тормоза.


9. Желтая лампа резерва топлива. Горит если в баке остается меньше 5 литров бензина.

Снятие панели с автомобиля

1. зарядка аккумулятора;


2. спидометр;


3. счетчик пробега;


4. тахометр;


5. датчик температуры мотора;


6. ECON– показатель мгновенного расхода топлива;


7. дополнительные сигнализирующие элементы;


8. сбрасываемый счетчик пробега;


9. и 10 – уровень топлива в бензобаке и сигнальная лампа.

Установка светодиодной подсветки приборов ВАЗ 2107 Собираюсь приобрести «бэушную» «семерку» (ВАЗ-2107). Как узнать пробег? На одометре 79000 км, но я сомневаюсь в его подлинности…

Как установить готовую тюнингованную приборку на семерку

Автовладельцы, которые не желают самостоятельно переделывать приборную панель на ВАЗ 2107, выбирают способ модернизации посредством приобретения готовых наборов. В комплектации такого набора имеется все самое необходимое, чтобы провести тюнинг панели приборов на ВАЗ 2107. Причем подходят такие наборы не только для приборок карбюраторных семерок, но и инжекторных.

Справится с установкой тюнингованной приборки на ВАЗ 2107 сможет даже новичок. В комплектацию набора входит инструкция, по которой можно провести работы без обращения к специалистам. Чтобы произвести работы по модернизации приборки на семерке, понадобится минимальный набор инструментов, в частности отвертка.

Принцип тюнинга приборки заключается в выполнении следующих манипуляций:

1. Демонтаж с отключением разъемов. При отсоединении разъемов рекомендуется делать соответствующие отметки, чтобы при подключении не ошибиться.


2. Произвести установку новых стрелок и шкал из приобретенного набора.


3. Установить приборку на место.

Этот вариант простой, но не всегда он пользуется популярностью. Связано это с тем, что устанавливается только наклейка, то есть меняется дизайн, и при этом подсветка остается прежней. Этот простой способ модернизации можно дополнить путем установки светодиодной подсветки. Как это сделать, подробно рассмотрим в материале.

Самостоятельное изготовление стрелок и наклеек приборов

Разработку оригинального дизайна приборной панели можно доверить дизайнеру, что позволит получить в итоге действительно уникальное оформление приборки. Стрелочки также можно приобрести от иномарок, однако для этого важно учитывать крепление, которое должно подходить по диаметру. Зная, как сделать накладки на панель ВАЗ 2107, следует приступать к делу.

Это важно! При снятии указательных стрелок с приборки необходимо предварительно сделать отметки на обратной стороне. Это исключит вероятность того, что после сборки они будут показывать неправильные значения.

Установка светодиодной подсветки приборов ВАЗ 2107

При желании также можно поставить в панель RGB диодную ленту с пультом ДУ, тогда появится возможность выбора цвета подсветки и его интенсивности. Но это немного сложнее осуществить.

Для того, чтобы отделить каждый стрелочный указатель, можно воспользоваться вспомогательными средствами. Для этого можно использовать ненужный коврик от компьютерной мышки. С коврика вырезаются полоски, и приклеиваются по окружности каждого стрелочного индикатора. Такие вставки из полосок позволят отделить каждый стрелочный показатель, и обеспечить ему индивидуальную подсветку.

Снятие панели приборов и подготовка к замене

Расположение ламп на панели приборов ваз 2107

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Владельцам семерки инжектор, у которых найдется определенная сумма денег, и при этом не хватает свободного времени стоит обратить внимание на готовые комплекты, содержащие все необходимое для тюнинга. Снимаем трубку со штуцера эконометра и производим отключение электрических разъемов в количестве трех штук. Как расшифровать пробег По всем вопросам пишите мне, я обязательно объясню все нюансы!

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

1. Сигнализация малого количества бензина в баке.


2. Подсветка приборов.


3. Контроль работы указателей поворотов.


4. Сигнал об отсутствии зарядки аккумулятора.


5. Указатель включенных габаритных огней.


6. Сигнализация низкого давления масла.


7. Указатель включенного ручного тормоза.


8. Указатель дальнего света.


9. Сигнализация о не исправности системы принудительного впрыска на двигатели.

Неисправность ламп накаливания Теперь давайте подробнее рассмотрим блок предупредительных индикаторов.
