Самодельный привод на коляску мотоцикла урал

Меня не первый раз спросили на эту тему, поэтому решил что проще один раз написать, чем каждый раз рассказывать.
Попробую коротко и понятно рассказать об основных видах главной передачи и «приводов» русско-советских мотоциклов с коляской.

Главная передача – механизм, служащий для передачи крутящего момента к ведущим колёсам (см. рис).
Он же «задний мост», он же «ведущий мост».

Дифференциал (дифференциальный механизм) – механизм вращающий два колеса таким образом, что угловые скорости вращения обоих колес могут быть разными относительно друг друга и их соотношение может быть непостоянным. Поясняющее видео:

Далее рассмотрим четыре основных вида главной передачи. (Переделки, редкие изделия и прочую экзотику не рассматриваем).
Варианты расположим во порядке возрастания «цены вопроса».
Итак.

Общие замечания ко всем вариантам:
– Проблемы с проходимостью и управляемостью могут ОЧЕНЬ значительно компенсироваться мастерством водителя.
– Разница в весе мостов при стандартной компоновке «колясычей», погоды не делает. В большинстве случаев этим можно пренебречь.

Остается напомнить, что существуют и другие варианты привода колеса коляски. Самоделки из автомобильных мостов, дифференциалы ирбитского завода, механизмы автоматической блокировки дифференциала посредством обгонной или вискомуфты, гидравлические приводы и т.д. Но это уже экзотика, т.к. встречаются они редко, а их преимущества зачастую сомнительны.

Да дифференциал и блокировка от К-750МВ, а остальное от Урала и Нивы.

Когда испытания?
Интересует езда по асфальту на скорости 100+

фОТО НЕ ОТКРЫВАЕТСЯ С нами Бог и вольный ветер.

И как его открыть. С нами Бог и вольный ветер.

Я вроде-бы на видеороликах все показал. Вытачиать надо только одну часть которая крепится к серпу, а все остальное от Днепра и Урала. Два дня ездил в лес . Мотоцикл ведет себя совершенно по другому. Двигатель разгрузился идет по бездорожью очень легко как-буд-то без привода на коляску ни в какое сравнение со старым не идет. Рекомендую всем приводникам не пожалеете.

Рассказываю два случая из собственной практики:

-перед поездкой в горы решил сменить приводной редуктор на обычный 8.103. Сменил. Установил обычный редуктор на серп через проставки. Выставил. Всё норм.
Разницы практически не почувствовал. При разгоне тянет вправо. С места резко трогается гораздо хуже. Мотор был 650.

А что такое РЕАКТИВНЫЙ МОМЕНТ при трогании?

Значит по асфальту не легче а в глине легче да?

Идея то хорошая. Я сам давно думал о подобном. Но если и буду делать то изящнее.

В 1949 году на ИМЗ построили опытную модель И7Д – в качестве развития М-73, до которого не дошли руки во время войны. Испытания выявили нехватку мощности 22-сильного мотора. Проблему попытались решить добавлением к КПП понижающего редуктора. Такой аппарат был изготовлен в 1951 году, и сегодня его можно увидеть в Ирбитском мотомузее.

Регулировка передней вилки днепра | Мир мотоциклов | Яндекс Дзен

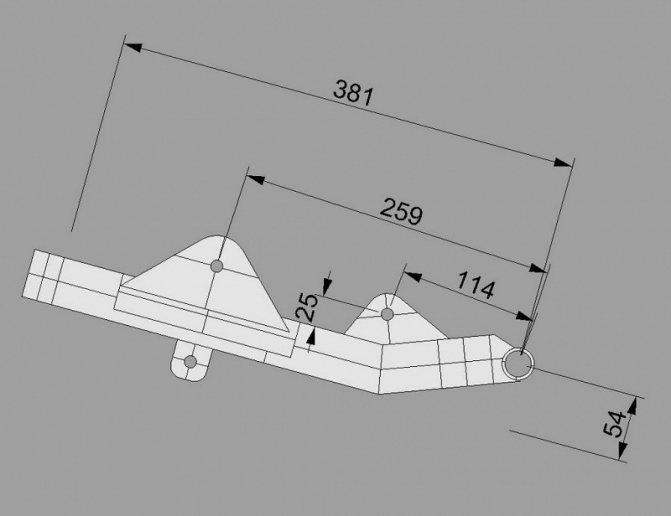

Самодельный привод на коляску мотоцикла урал – АвтоТоп В этой статье рассмотрим, как сделать переднюю вилку под более широкую шину низкого давления колеса вездехода. Вилку сделаем, чтобы легко и быстро можно было снять. Делается это для того, чтобы эксплуатировать пневмоход зимой.

Передняя вилка мотоцикла ИМЗ Урал.

Передняя вилка мотоцикла ИМЗ Урал служит для обеспечения управления мотоциклом и подрессоривания переднего колеса. Она состоит из:

— Шарнирного устройства.
— Направляющей части.
— Упругого элемента.
— Гасителя вертикальных колебаний колеса (амортизатора).
— Гасителя крутильных колебаний вилки (демпфера).

У мотоциклов-одиночек при наклонах мотоцикла на поворотах этот момент изменяется и поворачивает вилку в сторону наклона. У мотоцикла с коляской стабилизирующий момент сохраняется постоянным и наклон невозможен. Поэтому при прохождении поворотов к рулю требуется прикладывать определенное усилие.

Устройство, узлы и детали передней вилки мотоцикла ИМЗ Урал.

За счет жесткого крепления труб в мостике и траверсе, а также оси в наконечниках колесо совершает плоско-параллельное движение. При ослаблении крепления труб или оси, устойчивость и управляемость мотоцикла ИМЗ Урал ухудшаются.

Наконечник же с осевым зазором 0,2-0,5 мм установлен на штоке амортизатора и таким образом зафиксирован в осевом направлении относительно трубы пера вилки. Длины пружины и штока выбраны так, что в ненапряженном состоянии пружины поршень не доходит до гайки, находящейся на трубке амортизатора.

Если бы пружина не была закреплена по концам, то это движение происходило бы до тех пор, пока поршень не ударился бы о гайку, находящуюся на трубке амортизатора. В существующей же конструкции колесо с наконечниками будут двигаться вниз под действием собственной массы и силы пружины до тех пор, пока пружина не распрямится полностью. Поршень при этом еще не дойдет до гайки.

Наименование и каталожные номера деталей передней вилки и амортизатора мотоцикла ИМЗ Урал.

Шток проходит через гайку трубки амортизатора. На штоке расположен поршень. Имеющий четыре лыски, по которым масло может свободно перетекать из полости под поршнем в полость над поршнем. Над поршнем в шток устанавливают штифт. А между штифтом и поршнем свободно с осевым зазором расположена шайба.

Наружный диаметр шайбы соответствует внутреннему диаметру трубки корпуса амортизатора. А внутренний диаметр значительно больше диаметра штока. Внутренняя полость наконечника пера вилки и амортизатора заполнена маслом вплоть до гайки трубки амортизатора.

При наезде колеса на препятствие наконечник пера вилки вместе с амортизатором поднимается вверх. При этом поршень движется вниз относительно трубки амортизатора. Под действием напора жидкости снизу, шайба поднимается над поршнем до упора в штифт. Масло начинает перетекать из-под поршня вверх по лыскам поршня и радиальному зазору между шайбой и штоком, не испытывая сопротивления.

Разборка и сборка передней вилки на мотоцикле Урал.

Рама и передняя вилка мотоцикла ИМЗ Урал, устройство и номера Жесткие повторяющиеся удары (плохая амортизация во время движения) могут говорить об отсутствии масла в амортизаторах. Если масло вытекает из-под оси колеса, то нужно проверить затяжку болта крепления конуса амортизатора 36, целостность шайбы этого болта 37, плотность прилегания шайбы, не повреждены ли места сопряжения.
