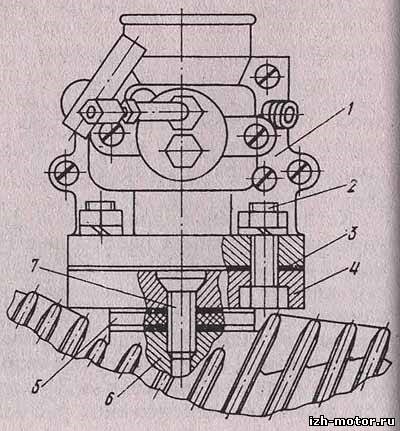

Карбюратор на мотоцикл Урал представляет собой горизонтальный прибор, предназначенный для подготовки воздушно-топливной смеси. Поплавковая камера расположена по центру узла. Механизм оснащен плоской дроссельной заслонкой с вертикальным ходом, двумя системами дозировки – главной, холостого хода. Они формируют объем, качество смеси.
Отдельно расположено устройство пуска, состоящее из трех главных блоков, рис. 2:

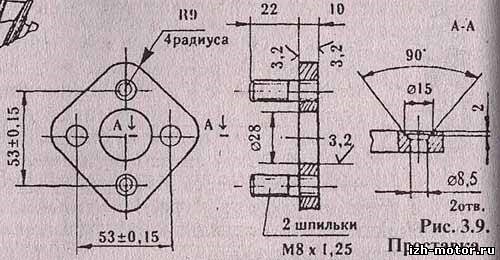

Карбюратор К-63Т с горизонтальным размещением смесительной камеры, центральным размещением поплавковой камеры и плоским дросселем вертикального хода включает в состав главную дозирующую систему, систему холостого хода, а также пусковое устройство. Его основными частями являются поплавковая камера и крышка корпуса 37 (рис. 3.4).

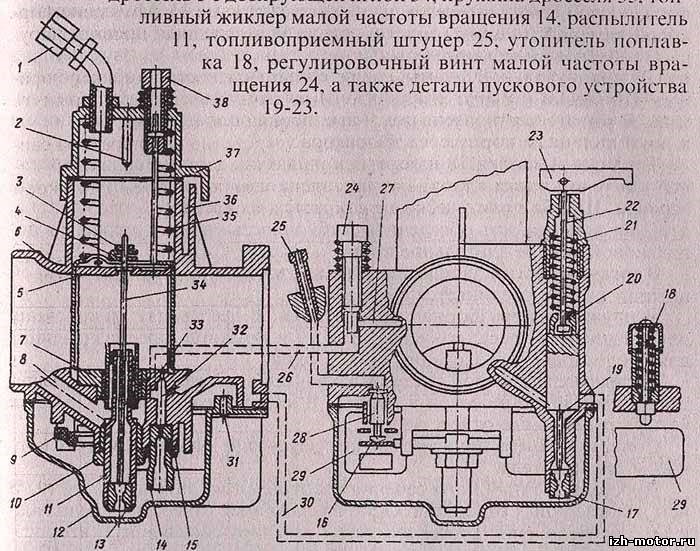

В корпусе карбюратора помещен главный топливный жиклер 13. воздушный канал главной дозирующей системы, сопловая камера 7. дроссель 5 с дозирующей иглой 34, пружина дросселя 35. топливный жиклер малой частоты вращения 14. распылитель 11, топливоприемный штуцер 25. утопитель поплавка 18, регулировочный винт малой частоты вращения 24. а также детали пускового устройства 19-23.
Корпус карбюратора, крышка корпуса, поплавковая и сопловая камеры, а также наконечник плунжера пускового устройства отлиты из цинкового сплава.
Поплавковый механизм рычажного типа состоит из двух поплавков 29 прямоугольной формы, соединенных между собой общим рычагом. Поплавки и рычаг изготовлены из капролактама как одна деталь. В рычаге установлена ось 9 крепления поплавкового механизма к двум колонкам корпуса карбюратора.
Топливный клапан 28 изготовлен из латуни в форме иглы. В верхней конусной части клапана установлена шайба из эластичного материала. Шайба практически не стирается во время работы клапана, что дает возможность обеспечить стабильность уровня горючего в поплавковой камере длительное время.
В нижней части клапана имеется проточка, при помощи которой нижний клапан соединяется с поплавком.
У плунжера неразборная конструкция. В нее входят: наконечник для соединения троса; конусная игла 19 и пружина, предназначенная для предотвращения заедания иглы в седле.
Распылитель главной системы включает в себя корпус и распылитель, который запрессован в корпус. В корпусе распылителя имеется четыре радиальные отверстия.
Сопловая камера прикреплена к корпусу карбюратора вместе с корпусом распылителя.
Дроссель Л-подобного сечения изготовлен из латунного листа. В нем два фасонных отверстия. Одно из фасонных отверстий предназначено для соединения дросселя с тягой регулирующего винта, второе -для закрепления троса управления дросселем.
Выступы фиксируют пружину дросселя в вертикальном положении. Радиальный вырез на стенке дросселя, повернутый к воздухоочистителю, создает заданное разряжение над распылителем на холостом ходу при малых нагрузках на двигатель.
Карбюратор К-63Т с горизонтальным размещением смесительной камеры, центральным размещением поплавковой камеры и плоским дросселем вертикального хода включает в состав главную дозирующую систему, систему холостого хода, а также пусковое устройство. Его основными частями являются поплавковая камера и крышка корпуса 37 (рис. 3.4).
Статья Карбюратор К63. Новый карбюратор для Днепров и Уралов Н. на БАЗАМОТО
Принцип действия карбюратора Vlad (Berhanu) у меня от ижака стоит и нече ездиет нормально
Принцип действия карбюратора
Горловина топливного бака закрывается пробкой, в центре которой имеется отверстие, сообщающее полость бака с внешней средой.
Это отверстие не должно быть закрытым. В противном случае в баке образуется вакуум, и подача топлива в карбюратор прекращается.

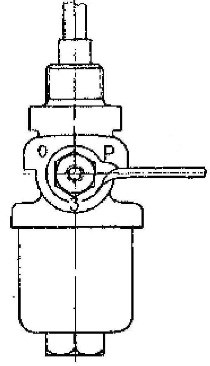

Топливный кран (рис. 3.2) объединен в одно целое с отстойником и сетчатым фильтром. Из бака топливо поступает в карбюратор через топливный краник, в корпус которого впрессованы две трубки одна трубка высокая 4, другая низкая 3. Ручка краника может занимать три положения 3, О, Р.
