Почему не горит стоп сигнал на ваз 2110 – Что делать, если не горят стоп-сигналы на ВАЗ 2110 и ремонт

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

None Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Не горит стоп-сигнал: возможные причины, решение проблемы и рекомендации

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;


• часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

Зависает лампочка заднего хода ВАЗ 2110: причины и устранение неисправности Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

Алгоритм поиска неисправности

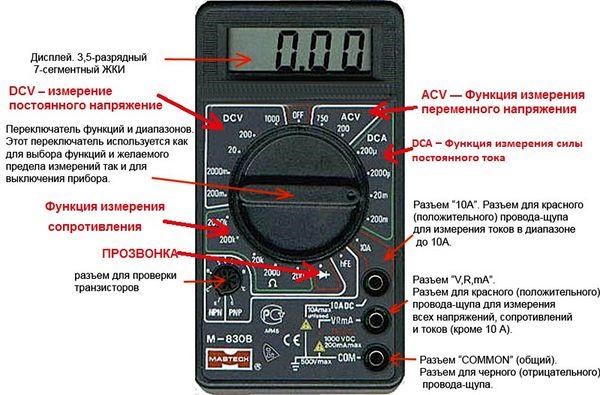

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Электродвигатели стеклоподъемников дверей

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Масса стоп сигналов ваз 2112 — АвтоТоп

• 6 – монтажный блок предохранителей;


• 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;


• 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему Снятие и установка бокового указателя поворота Ваз 2110, Ваз 2111, Ваз 2112

Неисправность включателя стоп-сигнала

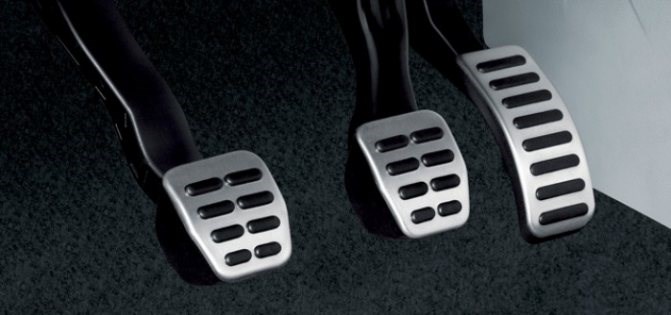

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.

Не горят стопы ваз 2112

Пара слов о «реле исправности»

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При их наличии необходимо отрезать поврежденный конец провода, заново зачистить его и подключить к патрону. Если сопротивление измерить не удается прибор показывает бесконечность , то проблема либо в лампах, либо в плохом контакте соединительных колодок, либо в обрыве провода питания. Почему не горят стоп сигналы: как быстро найти и устранить причину По всем вопросам пишите мне, я обязательно объясню все нюансы!

Причины неисправности

• Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;


• Неисправность лампы (ламп) установленной в стоп-сигнале;


• Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;


• Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;


• Повреждение электропроводки.

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ Осталось запустить двигатель ВАЗа и включить заднюю передачу, фонари заднего хода должны гореть.

Как заменить датчик заднего хода в ВАЗ – пошаговая инструкция

Если ты читаешь этот раздел, то, похоже, твой датчик, а точнее, выключатель заднего хода свое отработал. Если ты уже купил новый, то можно приступать к замене. Работа эта несложная и под силу любому, кто в состоянии держать гаечный ключ одной рукой. Для замены выключателя тебе понадобятся:

Загони ВАЗ на эстакаду или смотровую яму и поставь ее на ручной тормоз, переведя ручку переключения передач на нейтральную передачу. Сними закрывающий КПП защитный кожух, если он есть. Найди датчик заднего хода и отключи от него разъем с проводами.

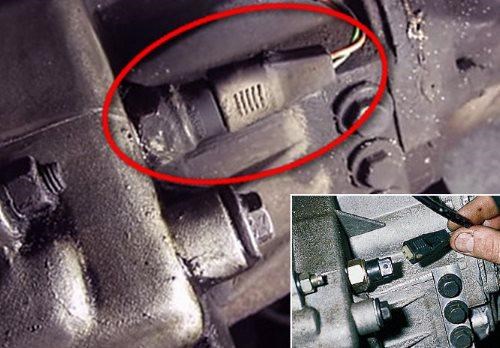

Отключение датчика заднего хода в ВАЗ 2110

Подставь под датчик пустую емкость – в нее будет стекать трансмиссионное масло во время замены датчика. Подготовь новый датчик и проверь, чтобы на нем стояло новое уплотнительное кольцо.

В комплекте с датчиком к ВАЗ 2110 должно идти уплотнительное кольцо

Важно! Уплотнительное кольцо одноразовое, повторно его использовать нельзя. Если в комплекте с датчиком кольца не оказалось, что при нашем уровне частной торговли и твоей возможной невнимательности вероятно, придется купить его отдельно.

Возьми гаечный ключ, выверни старый датчик и быстро от руки вкрути новый. Чем быстрее ты это проделаешь, тем меньше трансмиссионного масла успеет вытечь из коробки. Затяни новый датчик ключом с усилием, но без фанатизма.

Замена датчика заднего хода на ВАЗ 2110

Установи разъем с питающими проводами на новый датчик и поставь на место защитный кожух. Обязательно проверь уровень трансмиссионного масла в коробке (не путай с моторным в картере!) и при необходимости долей.

Важно! Не используй то масло, которое вытекло во время замены! Стекая по грязной наружной поверхности КПП, оно пришло в негодность!

Осталось запустить двигатель ВАЗа и включить заднюю передачу, фонари заднего хода должны гореть.

Если ты внимательно прочитал эту статью, то, я уверен, обязательно найдешь и устранишь причину «залипания» фонарей заднего хода на ВАЗ 2110 самостоятельно и без лишних расходов на услуги специалиста СТО.

ПРИНЦИП ПОИСКА

• перегорела лампочка фонаря заднего хода;


• оборвались провода питания фонарей;


• окислились контакты колодок;


• вышли из строя предохранители;


• отсутствует масса на плате фонарей.

Неисправность стоп-сигналов совместно с другими указателями Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Неисправность самих фонарей

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

Еще одной причиной того, почему не работают стоп сигналы ваз 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

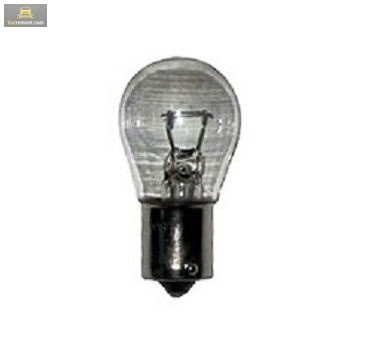

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

Поиск запчастей по vin коду автомобиля

• дефектная или перегоревшая лампочка;


• обрыв в электропроводке или разъемных соединениях;


• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;


• неисправность концевого выключателя;


• неполадки в электронных системах или блоках.

Как заменить датчик заднего хода в ВАЗ – пошаговая инструкция Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Неисправность стоп-сигналов совместно с другими указателями

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.

Неисправность светодиодных стоп-указателей

• дефектная или перегоревшая лампочка;


• обрыв в электропроводке или разъемных соединениях; вследствие короткого замыкания или перегрузки в бортовой сети;


• неисправность концевого выключателя;


• неполадки в электронных системах или блоках.

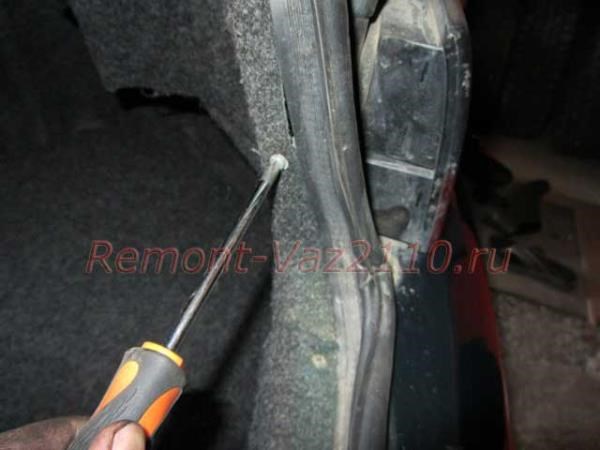

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? За «обшивкой», с права, где задняя правая фара с «поворотником» и «противотуманкой» проходит провод, по железу, можно нащупать не снимая ткань. На этом проводе есть разъем «папа-мама». Разъединяем его. «Папа» — идет на фонари, а «Мама» приходящий назад сигнал с монтажного блока.

Прицеп Спутник для легковых автомобилей: характеристики, отзывы

Есть 3 основные причины, почему лягушка или концевик может не работать:

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Спасибо всем за внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

Процедура замены ламп

Алгоритм поиска неисправности

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Обычно при обрыве массы задействуют ещё одну шпильку ту, которая подключается к спирали обогрева стекла. Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. ЭЛЕКТРИЧЕСКАЯ СХЕМА По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не горят фонари заднего хода на ВАЗ 08 -09 -99 -10 . Ищем причину.

• Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;


• Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;


• Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;


• В гнезде, куда устанавливается лампочка стопа, окислились контакты;


• Появились более серьезные проблемы, связанные с повреждением проводки.

Распространенные неполадки со стоп-огнями Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.
